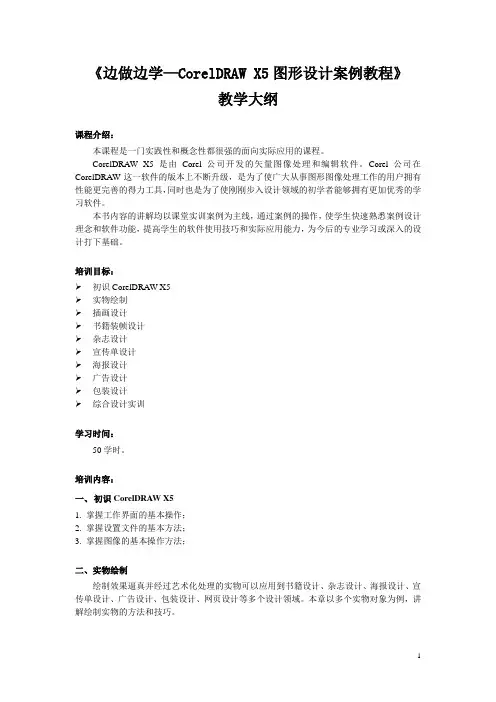

《边做边学—CorelDRAW X5图形设计案例教程》教学大纲课程介绍：本课程是一门实践性和概念性都很强的面向实际应用的课程。

CorelDRAW X5是由Corel公司开发的矢量图像处理和编辑软件。

Corel公司在CorelDRAW这一软件的版本上不断升级，是为了使广大从事图形图像处理工作的用户拥有性能更完善的得力工具，同时也是为了使刚刚步入设计领域的初学者能够拥有更加优秀的学习软件。

本书内容的讲解均以课堂实训案例为主线，通过案例的操作，使学生快速熟悉案例设计理念和软件功能，提高学生的软件使用技巧和实际应用能力，为今后的专业学习或深入的设计打下基础。

培训目标：初识CorelDRAW X5实物绘制插画设计书籍装帧设计杂志设计宣传单设计海报设计广告设计包装设计综合设计实训学习时间：50学时。

培训内容：一、初识CorelDRAW X51. 掌握工作界面的基本操作；2. 掌握设置文件的基本方法；3. 掌握图像的基本操作方法；二、实物绘制绘制效果逼真并经过艺术化处理的实物可以应用到书籍设计、杂志设计、海报设计、宣传单设计、广告设计、包装设计、网页设计等多个设计领域。

本章以多个实物对象为例，讲解绘制实物的方法和技巧。

2.1绘制卡通闹钟1. 通过对案例的分析和设计理念的讲解，使读者掌握卡通闹钟的绘制方法。

2. 通过具体的操作步骤，掌握卡通闹钟的制作技巧。

3. 通过对相关工具的讲解，熟练掌握软件中相关工具的使用方法。

2.2绘制儿童装饰画1. 通过对案例的分析和设计理念的讲解，使读者掌握儿童装饰画的绘制方法。

2. 通过具体的操作步骤，掌握儿童装饰画的制作技巧。

3. 通过对相关工具的讲解，熟练掌握软件中相关工具的使用方法。

2.3绘制校车图标1. 通过对案例的分析和设计理念的讲解，使读者掌握校车图标的绘制方法。

2. 通过具体的操作步骤，掌握校车图标的制作技巧。

3. 通过对相关工具的讲解，熟练掌握软件中相关工具的使用方法。

5.3.1 课堂案例——制作特价标牌
使用渐变填充工具制作背景图。使用交互式网格命令 制作椭圆形的渐变效果。
效果图
5.3.2
底纹填充
选择“填充”工具展开工具栏中的“底纹填充”工具，弹 出“底纹填充”对话框，CorelDRAW X5的底纹库提供了多个 样本组和几百种预设的底纹填充图案，选择需要的图案，单击 “确定”按钮即可。
课堂学习目标
编辑轮廓线和均匀填充 渐变填充和图样填充 其他填充
5.1
编辑轮廓线和均匀填充
课堂案例——绘制卡通车 使用轮廓工具 设置轮廓线的颜色 设置轮廓线的粗细及样式 设置轮廓线角的样式及端头样式 使用调色板填充颜色 标准填充对话框 使用“颜色”泊坞窗填充
5.1.1 课堂案例——绘制卡通车
使用矩形工具、椭圆工具、星形工具和贝塞尔工具绘制 车箱。使用填充工具和渐变工具填充绘制的图形。
5.4 课堂练习——绘制卡通书籍插画
使用矩形工具和图样填充工具制作插画背景。使用贝赛尔 工具、填充工具和渐变填充工具制作放射状图形。使用椭圆 形工具、焊接命令和阴影工具制作云图形。使用基本形状工 具、焊接命令、渐变填充工具和透明度工具制作树图形。
效果图
5.3.4 滴管工具
使用“属性滴管”工具可以在图形对象上提 取并复制对象的属性填充到其他图形对象中。使 用“颜色滴管”工具只能将从图形对象上提取的 颜色复制到其他图形对象中。
5.3.5 交互式网格填充工具
绘制一个要进行网状填充的图形。选择“交互式 填充”工具展开工具栏中的“网格填充”工具，在属 性栏中设置横竖网格的数值，可填充网格。单击选中 网格中需要填充的节点，在调色板中需要的颜色上单 击鼠标左键，可以为选中的节点填充颜色。
使用椭圆形工具、基本形状工具和渐变填充工具绘 制卡通按钮。

2020/10/3
图1-9 VI设计作品
图1-11 插画设计二
图1-10 插画设计一
2020/10/3
图1-12 包装设计
4.包装设计 包装设计中经常需要绘制一些平面图、三面视图或最终效果图。在这些 制作中当然少不了用到CorelDRAW绘图软件的帮助。利用CorelDRAW 软件 创作包装设计作品实物。对产品的宣传和销售都有很大的帮助。制作精美的 包装产品可以从众多的商品中脱颖而出，如图1-12所示。 5.书籍装帧设计 书籍装帧设计也常常用 CorelDRAW绘图软件制作。 由于其集成了ISBN生成组件， 因此可以轻松地完成条形码 的制作，再集合其方便快捷 的导线及精确的定位功能， 可以轻松地完成书籍装帧设 计，如图1-13所示。
2020/10/3
图1-13 书籍装帧设计
6.字体设计 在广告设计中，许多地方都会应用到字体设计，应用CorelDRAW绘图软 件设计中强大的曲线图形处理功能制作字体。可以创作出一些特殊字体效果 ，对广告宣传等都具有很强的视觉效果，如图1-14至1-16所示。 7.排版设计 排版设计在CorelDRAW绘图软件中最多的应用就是字体和图案的排版， 排版编辑最重要的就是可观性，如图1-17所示。CorelDRAW对文字的支持可 以在一万字以上，并且可以无限地缩放文字，所以广告公司大多都用 CorelDRAW绘图软件做最后的版式设计和文字处理。
1.2.10 导入或打开Adobe Illustrator文件
Corel DRAW X5中可以直接打开或导入使用Adobe Illustrator创建的矢量
1.2.11 支持HTML页面导出
支持html页面导出功能，可以讲CorelDRAW X5制作的网页中的字体在导出 后的网页中自动渲染为网页显示字体。

按钮：调整完底纹选项的参数 后，单击此按钮，即可看到修改后的底纹效果。 按钮：单击此按钮，将弹出【底纹选 项】对话框，在此对话框中可以设置纹理的分辨率。 该数值越大，纹理越精细，但文件尺寸也相应越大。 按钮：单击此按钮，将弹出【平铺】对 话框，此对话框中可设置纹理的大小、倾斜和旋转 角度等。
第5章 填充、轮廓和编辑工具
5.1 5.2 5.3 5.4 5.5 5.6
填充工具
【交互式填充】工具
轮廓工具
编辑工具 标注工具 综合案例——居室设计
5.1 填充工具
5.1.1 5.1.2 5.1.3 5.1.4 5.1.5 填充渐变色 利用【渐变填充】工具绘制卡通 填充图案 填充纹理 设置默认填充样式

除了【底纹填充对 话框】工具外，还有 一种特殊的底纹填充 工具——【PostScript 填充对话框】工具。 选中要进行填充的图 形后，选择 工具， 将弹出如图所示的 【PostScript底纹】对 话框。
【底纹样式列表】：拖曳右侧的滑块，可以选择需 要填充的底纹样式。 【预览窗口】：勾选右侧的【预览填充】复选项， 预览窗口中可以显示填充样式的效果。 【参数设置区】：设置各选项的参数，可以改变所 选底纹的样式。注意，不同的底纹样式，其参数设置区 中的选项也各不相同。 按钮：确认【预览填充】复选项被 勾选，单击此按钮，可以查看参数调整后的填充效果。
在【选项】的下面又包括3个选项，功能如下。 【角度】：用于改变渐变颜色的渐变角度。 【步长】：激活右侧的【锁定】按钮后，此选 项才可用。主要用于对当前渐变的发散强度进行调 节，数值越大，发散越大，渐变越平滑。 【边界】：决定渐变光源发散的远近度，数值 越小发散得越远（最小值为“0”）。
