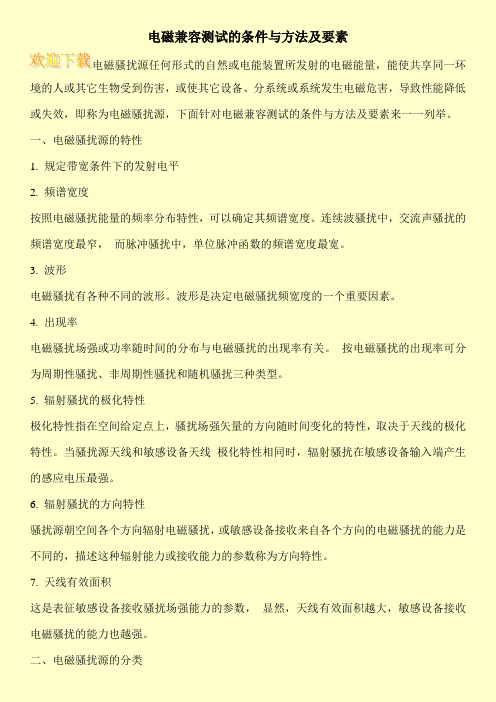

电磁兼容测试的条件与方法及要素电磁骚扰源任何形式的自然或电能装置所发射的电磁能量，能使共享同一环境的人或其它生物受到伤害，或使其它设备、分系统或系统发生电磁危害，导致性能降低或失效，即称为电磁骚扰源，下面针对电磁兼容测试的条件与方法及要素来一一列举。
一、电磁骚扰源的特性1. 规定带宽条件下的发射电平2. 频谱宽度按照电磁骚扰能量的频率分布特性，可以确定其频谱宽度。
连续波骚扰中，交流声骚扰的频谱宽度最窄，而脉冲骚扰中，单位脉冲函数的频谱宽度最宽。
3. 波形电磁骚扰有各种不同的波形。
波形是决定电磁骚扰频宽度的一个重要因素。
4. 出现率电磁骚扰场强或功率随时间的分布与电磁骚扰的出现率有关。
按电磁骚扰的出现率可分为周期性骚扰、非周期性骚扰和随机骚扰三种类型。
5. 辐射骚扰的极化特性极化特性指在空间给定点上，骚扰场强矢量的方向随时间变化的特性，取决于天线的极化特性。
当骚扰源天线和敏感设备天线极化特性相同时，辐射骚扰在敏感设备输入端产生的感应电压最强。
6. 辐射骚扰的方向特性骚扰源朝空间各个方向辐射电磁骚扰，或敏感设备接收来自各个方向的电磁骚扰的能力是不同的，描述这种辐射能力或接收能力的参数称为方向特性。
7. 天线有效面积这是表征敏感设备接收骚扰场强能力的参数，显然，天线有效面积越大，敏感设备接收电磁骚扰的能力也越强。
二、电磁骚扰源的分类按电磁骚扰源分类，可分为自然骚扰源人为骚扰源和瞬态骚扰源三类。
1.自然骚扰源自然骚扰源以其不可控制为特点，自然骚扰源根据其不同的起因和物理性质可分为电子噪声、天电噪声、地球外噪声以及沉积静电等其它自然噪声共四类。
它们所产生的电磁骚扰，其统计特性变化很大，有时呈频谱平坦的高斯分布，有时又呈现偶尔发生的脉冲骚扰。
这类骚扰是一种客观存在，只有掌握其分布及变化规律，才能提供电磁环境电平。
（1）。
电子噪声源电子噪声主要来自设备内部的元器件，是决定接收机噪声系数的重要因素，常见的电子噪声源包括热噪声、散弹噪声、分配噪声、1/f噪声和天线噪声等。
电磁兼容性测试的原理与方法随着现代电子技术的发展，电子产品的种类和数量不断增多。
与此同时，电磁污染的问题也日益突出。
因此，电磁兼容性测试成为电子产品研发和生产中必不可少的一环。
本文将介绍电磁兼容性测试的原理与方法。
一、电磁兼容性的概念及意义电磁兼容性（Electromagnetic Compatibility，简称 EMC）是指电子设备在电磁环境中，既能够正常工作，又不会产生电磁干扰，也不会对周围环境产生电磁污染。
电磁兼容性测试就是指对电子设备的电磁兼容性进行测试的过程。
电磁兼容性测试的意义在于保证电子设备能够正常工作并且不会对周围环境造成电磁干扰或污染。
电磁干扰可能会导致电子设备的异常工作或者失效，严重影响设备的可靠性和安全性。
在遇到电磁干扰时，电子设备可能会发生数据丢失、误码等问题，严重时还可能会引起事故。
而且电子设备在使用过程中会产生一定的电磁辐射，如果不能控制好，就会对周围环境造成干扰或污染，严重时可能会影响人体健康。
二、电磁兼容性测试的基本流程电磁兼容性测试是一个包含多个测试环节的复杂系统工程。
电磁兼容性测试的基本流程可以概括为：（1）确定测试标准和测试要求。
（2）确定测试设备和测试方法，设计测试方案。
（3）进行测试前的准备工作，包括设备校准、环境控制、试验间隔时间等。
（4）进行电磁兼容性测试，记录测试数据和结果。
（5）对测试数据和结果进行分析和评价，确保设备符合测试标准和测试要求。
（6）出具测试报告。
测试报告应该详尽记录测试方法、测试数据、测试结果及其评价等相关内容。
三、电磁兼容性测试的基本方法在电磁兼容性测试中，主要采用以下几种基本方法：（1）射频电场辐射（RE）这种测试方法是将射频电场辐射源放置在一定距离内，从而观测测试设备的电磁兼容性能。
这种测试方法能够有效地模拟实际环境中的电磁环境，因此在实际应用中比较常见。
但是，这种测试方法需要使用一些昂贵的测试设备和实验室，测试结果的准确性也取决于测试设备和实验室的性能。
电磁兼容试验和测量技术电磁兼容试验和测量技术是现代电子设备开发和应用中不可或缺的重要环节。
随着电子设备的广泛应用，电磁兼容性问题也日益突出，因此对电磁兼容性进行试验和测量显得尤为重要。
本文将对电磁兼容试验和测量技术进行详细介绍。
一、电磁兼容性概述电磁兼容性是指在特定的电磁环境下，各种电子设备能够在相互之间以及与环境中的其他电子设备之间正常工作，而不产生不可接受的电磁干扰。
在现代社会中，电子设备越来越多，各种设备之间相互干扰的问题也日益突出。
电磁兼容试验和测量技术的目的就是为了确保各种电子设备在不同的电磁环境下能够正常工作，而不会相互干扰。
二、电磁兼容试验技术1. 辐射发射试验：辐射发射试验是指对电子设备所产生的电磁辐射进行测试。
通过在特定的频率范围内对设备进行发射试验，可以评估设备对周围环境的电磁辐射程度。
常用的试验方法包括开路辐射试验和传导辐射试验。
2. 抗干扰能力试验：抗干扰能力试验是指对电子设备在外界电磁干扰下的抗干扰能力进行测试。
通过模拟外界电磁干扰，如电磁波、电磁脉冲等，对设备进行试验，评估设备的抗干扰能力。
常用的试验方法包括抗辐射干扰试验和抗传导干扰试验。
3. 静电放电试验：静电放电试验是指对设备在静电放电干扰下的抗干扰能力进行测试。
通过模拟人体静电放电，对设备进行试验，评估设备的抗静电放电能力。
常用的试验方法包括人体模拟静电放电试验和机器模拟静电放电试验。
三、电磁兼容测量技术1. 辐射发射测量：辐射发射测量是指对电子设备产生的电磁辐射进行测量。
通过使用频谱分析仪、天线等测量设备，对设备在特定频率范围内的辐射进行测量，并评估辐射的强度和频率分布。
2. 抗干扰能力测量：抗干扰能力测量是指对电子设备在外界电磁干扰下的抗干扰能力进行测量。
通过使用信号发生器、功率放大器等测量设备，模拟外界电磁干扰，对设备的工作状态和性能进行测量，并评估设备的抗干扰能力。
3. 静电放电测量：静电放电测量是指对设备在静电放电干扰下的抗干扰能力进行测量。
电磁兼容作业电磁兼容标准与测试班级：电气工程及其自动化0703班姓名：***学号：*********电磁兼容标准及测试一．概述随着科学技术的发展，特别是微电子、信息、通讯等高科技的迅速进步与发展，对电磁骚扰的控制与防护提出了繁多而又复杂的问题。
在世界各国，特别是欧洲的一些先进国家，经过几十年对电磁干扰和抗干扰等问题的研究和控制，已将这些技术研究形成了一门新兴的学科——电磁兼容（Electromagnetic Compatibility）。
电磁兼容就是研究在有限的空间、有限的时间、有限的频谱资源条件下，各种用电设备（分系统，系统、广义的还包括生物体），可以共存并不致引起降级的一门科学，国家标准GB/T 4365-1995《电磁兼容术语》对电磁兼容所下的定义为：“设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力”。
就是说在规定的电磁环境中，任何设备、系统都不因受电磁干扰而降低工作性能，并且其本身所发射的电磁能量也不大于规定的极限值，以免影响其它设备或系统的正常工作，从而达到互不干扰而共存的目地。
国际无线电干扰特别委员会（法文缩写是CISPR）是国际电工委员会（IEC）的一个特别委员会，它成立于1934年，是最早开始系统地对电磁兼容进行研究的国际性的标准化组织。
该委员会成立的初衷主要是保护广播、通讯不受电磁干扰的影响。
围绕这方面的问题，对车辆、家电、电动工具、工科医射频设备、高压架空线路等提出了一系列骚扰限值（包括射频辐射和传导两方面,工作频率多在9kHz～18GHz）和测试方法的标准。
近几年来随着它的业务范围不断扩大，也开展了一些抗扰度标准的研究。
它更主要的重点还是研究电磁骚扰限值及其测量方法。
二、电磁兼容标准早在一九三四年国际电工委员会就成立了无线电干扰特别委员会简称CISPR，专门研究无线电干扰问题，制定有关标准，旨在保护广播接收效果。
当初只有少数国家参加该委员会，如比利时、法国、荷兰和英国等。
