pcb结构堆叠技术摘要：1.Pcb结构堆叠技术简介2.Pcb结构堆叠技术的分类3.Pcb结构堆叠技术的优势4.Pcb结构堆叠技术在电子行业的应用5.我国在Pcb结构堆叠技术方面的研究和发展正文：PCB（Printed Circuit Board）结构堆叠技术是一种将电子元件固定在电路板上的技术。

这种技术可以通过将PCB堆叠在一起来增加电路板的复杂性和功能。

以下是有关PCB结构堆叠技术的详细信息。

PCB结构堆叠技术可以根据其堆叠方式和层数进行分类。

常见的分类包括：单面板、双面板、多层板、HDI板等。

单面板只有一层线路，元件直接焊接在铜层上；双面板有两层线路，元件焊接在顶层和底层；多层板有多层线路，每层都有不同的功能；HDI板则是一种高密度互连板，可以实现更复杂的电路连接。

PCB结构堆叠技术具有许多优势。

首先，它可以减少电路板的体积和重量，提高电子产品的便携性。

其次，堆叠技术可以增加电路板的层数，从而提高其集成度和性能。

此外，堆叠技术还有助于简化电子产品的制造过程，降低生产成本。

PCB结构堆叠技术在电子行业中得到了广泛应用，尤其是在通信、计算机、消费电子等领域。

例如，智能手机、平板电脑等便携式电子设备中都使用了堆叠技术，以实现更高的性能和更轻薄的设计。

我国在PCB结构堆叠技术方面取得了显著的研究成果和发展。

随着我国电子产业的快速发展，对PCB技术的需求不断增加。

为满足这一需求，我国加大了在PCB技术研究方面的投入，取得了一系列重要突破。

目前，我国在PCB 结构堆叠技术方面已具备国际竞争力，为国内外市场提供了大量高质量的PCB 产品。

总之，PCB结构堆叠技术在电子行业中具有广泛的应用前景。

PCB技术参数范文PCB（Printed Circuit Board）即印刷电路板，是一种用于连接和支持电子元件的非导电板。

它在电子设备中广泛应用，如计算机、手机、电视、汽车、医疗设备等。

PCB的技术参数对于电子设备的性能和功耗都有重要影响，下面将介绍一些常见的PCB技术参数。

第一个重要参数是PCB板材的基底材料，它决定了PCB的机械强度、热传导性以及电流传输特性。

常见的基底材料有FR4、CEM-1、CEM-3、高TG板材等。

FR4是最常用的基底材料，具有良好的机械强度和电气性能。

高TG板材则具有更高的玻璃化转变温度，适用于高温环境。

第二个参数是PCB板厚度，通常以单位为mil（1mil=0.0254mm）来衡量。

常见的PCB板厚度有1.6mm、1.2mm、1.0mm等。

较厚的PCB板可以提供更好的机械强度，但也会增加重量和成本。

较薄的PCB板可以节省空间，但可能对机械强度和散热造成一定的影响。

第四个参数是PCB板上导线的宽度和间距，通常以mil或um来衡量。

导线的宽度和间距对于PCB板的电流承载能力和信号传输性能至关重要。

较宽的导线可以承载更大的电流，而较窄的导线可以提供更高的线路密度。

间距的大小决定了导线之间的绝缘性能，较小的间距可以提高线路的抗干扰能力。

第五个参数是PCB板的阻焊和喷锡。

阻焊层可以保护PCB板上的铜线和焊盘免受环境的腐蚀，并降低线路之间的短路风险。

喷锡层可以提供良好的焊接性能，增加元件的连接可靠性和耐久性。

第六个参数是PCB板的孔径和孔壁容量。

PCB板上的孔可用于连接不同层之间的线路或安装元件。

孔直径对于PCB板的组装和钻孔工艺有很大影响，而孔壁容量则决定了孔内的焊锡量和焊盘可靠性。

总之，PCB技术参数直接影响了PCB板的性能和可靠性。

合理选择和控制这些参数对于电子设备的正常运行和性能优化至关重要。

不同表面处理PCB制作工艺流程
PCB 表面处理方式分类




PCB 随着客户使用要求的不同，其相应的表面处理方 式也较多，一般可分为如下几种： 1、热风整平（HAL ） 2、化学镍金（沉金） 3、图镀镍金 4、全板镀硬金（厚金） 5、无铅喷锡 6、OSP 处理（广州快捷） 7、沉锡（广州快捷） 8、沉银
沉银板制作工艺
银厚度标准：0.1-0.3um ； 生产能力： 最小生产尺寸：任意一边大于100MM（最小单 边尺寸不小于50MM）; 最大生产尺寸：22＂*22＂； 板厚度≤6.5MM 注意事项：

包装时用干净白纸或无硫纸隔开，然后真空包装，禁止放置防潮珠， 以避免因此造成银面发黄。（如果客户有特殊包装要求，请按客户要 求执行）
固化—字符→（二钻）→铣板→终检→沉银→电测试→终检→ 包装 如客户要求印刷黑色字符的，请按下述流程生产； 前工序→终检1→沉银→字符→电测试→（二钻、V-CUT）→铣板 →终检2→包装 对于有效交货尺寸有一边小于50MM板，改成PANEL沉银再铣 外形（生产用0.3-0.7mm FR4光板保护板面）
沉锡板制作工艺流程


工程设计---计划投料---开料---磨边---（钻LDI 孔）---内光 成像---内层蚀刻---AOI 检查（目检）---棕化（黑化）---层 压---钻孔（铣毛边）---去毛刺---沉铜---全板镀铜---外光成 像---QC 检查---图形电镀铜、锡---外层蚀刻（SES ）---外 AOI 检查---丝印阻焊（塞孔）---阻焊成像---QC 检查---阻焊 固化—---丝印字符（固化）---外形---终检1→沉锡→字符→ 电测试→（二钻、V-CUT）→铣板→终检2→包装 如客户要求印刷黑色字符的，请按下述流程生产； 前工序→终检1→沉锡→字符→电测试→（二钻、V-CUT）→铣 板→终检2→包装 对于有效交货尺寸有一边小于50MM板，改成PANEL沉锡 再铣外 形（生产用0.3-0.7mm FR4光板保护板面）

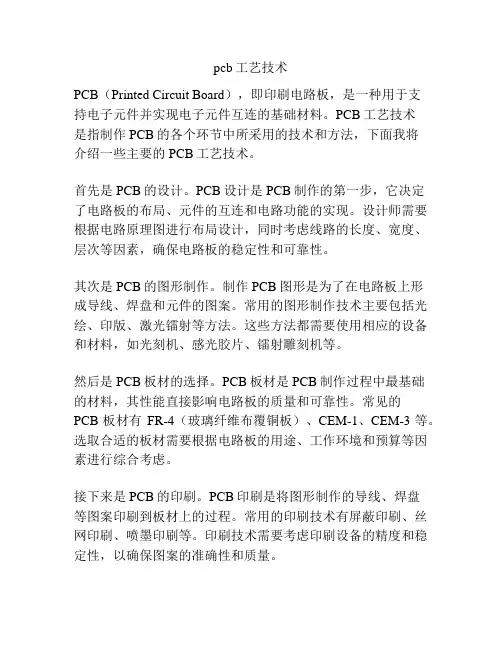

pcb工艺技术PCB（Printed Circuit Board），即印刷电路板，是一种用于支持电子元件并实现电子元件互连的基础材料。

PCB工艺技术是指制作PCB的各个环节中所采用的技术和方法，下面我将介绍一些主要的PCB工艺技术。

首先是PCB的设计。

PCB设计是PCB制作的第一步，它决定了电路板的布局、元件的互连和电路功能的实现。

设计师需要根据电路原理图进行布局设计，同时考虑线路的长度、宽度、层次等因素，确保电路板的稳定性和可靠性。

其次是PCB的图形制作。

制作PCB图形是为了在电路板上形成导线、焊盘和元件的图案。

常用的图形制作技术主要包括光绘、印版、激光镭射等方法。

这些方法都需要使用相应的设备和材料，如光刻机、感光胶片、镭射雕刻机等。

然后是PCB板材的选择。

PCB板材是PCB制作过程中最基础的材料，其性能直接影响电路板的质量和可靠性。

常见的PCB板材有FR-4（玻璃纤维布覆铜板）、CEM-1、CEM-3等。

选取合适的板材需要根据电路板的用途、工作环境和预算等因素进行综合考虑。

接下来是PCB的印刷。

PCB印刷是将图形制作的导线、焊盘等图案印刷到板材上的过程。

常用的印刷技术有屏蔽印刷、丝网印刷、喷墨印刷等。

印刷技术需要考虑印刷设备的精度和稳定性，以确保图案的准确性和质量。

最后是PCB的组装。

PCB组装是将电子元件安装到PCB上，通过焊接等方法实现元件与导线的连接。

常见的组装技术有SMT（表面贴装技术）和DIP（插装技术）。

组装技术需要注意元件的尺寸、引脚间距、焊接方法等因素，以确保元件的稳定性和安全性。

总的来说，PCB工艺技术是制作PCB的关键环节，它决定了电路板的质量、可靠性和成本。

随着电子技术的发展，PCB 工艺技术也在不断创新和进步，例如引入自动化设备、精密制造技术和新型材料等，以满足更高的电路性能要求和更复杂的电子元件安装需求。

总结起来，PCB工艺技术是PCB制作过程中的重要环节，设计、图形制作、板材选择、印刷和组装等都是PCB工艺技术中需要重点关注的方面。
