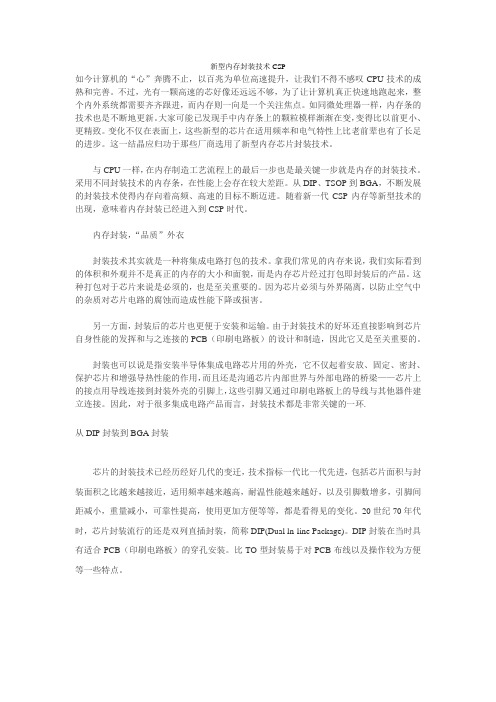

新型内存封装技术CSP如今计算机的“心”奔腾不止，以百兆为单位高速提升，让我们不得不感叹CPU技术的成熟和完善。

不过，光有一颗高速的芯好像还远远不够，为了让计算机真正快速地跑起来，整个内外系统都需要齐齐跟进，而内存则一向是一个关注焦点。

如同微处理器一样，内存条的技术也是不断地更新。

大家可能已发现手中内存条上的颗粒模样渐渐在变，变得比以前更小、更精致。

变化不仅在表面上，这些新型的芯片在适用频率和电气特性上比老前辈也有了长足的进步。

这一结晶应归功于那些厂商选用了新型内存芯片封装技术。

与CPU一样，在内存制造工艺流程上的最后一步也是最关键一步就是内存的封装技术。

采用不同封装技术的内存条，在性能上会存在较大差距。

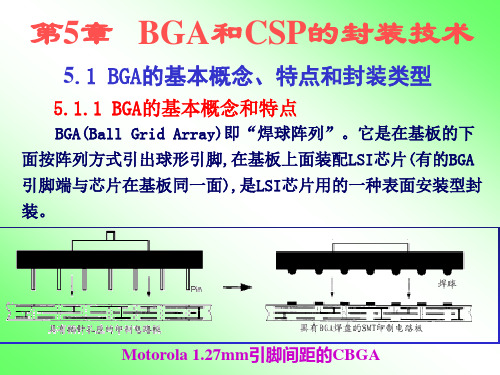

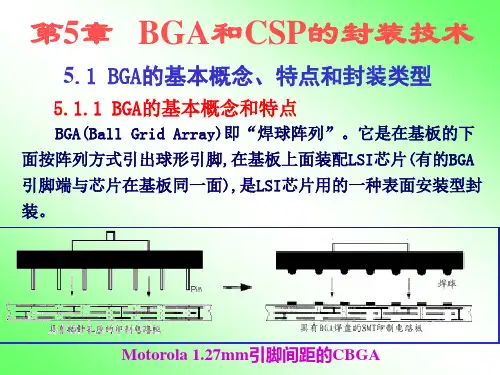

从DIP、TSOP到BGA，不断发展的封装技术使得内存向着高频、高速的目标不断迈进。

随着新一代CSP内存等新型技术的出现，意味着内存封装已经进入到CSP时代。

内存封装，“品质”外衣封装技术其实就是一种将集成电路打包的技术。

拿我们常见的内存来说，我们实际看到的体积和外观并不是真正的内存的大小和面貌，而是内存芯片经过打包即封装后的产品。

这种打包对于芯片来说是必须的，也是至关重要的。

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成性能下降或损害。

另一方面，封装后的芯片也更便于安装和运输。

由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印刷电路板）的设计和制造，因此它又是至关重要的。

封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。

因此，对于很多集成电路产品而言，封装技术都是非常关键的一环.从DIP封装到BGA封装芯片的封装技术已经历经好几代的变迁，技术指标一代比一代先进，包括芯片面积与封装面积之比越来越接近，适用频率越来越高，耐温性能越来越好，以及引脚数增多，引脚间距减小，重量减小，可靠性提高，使用更加方便等等，都是看得见的变化。

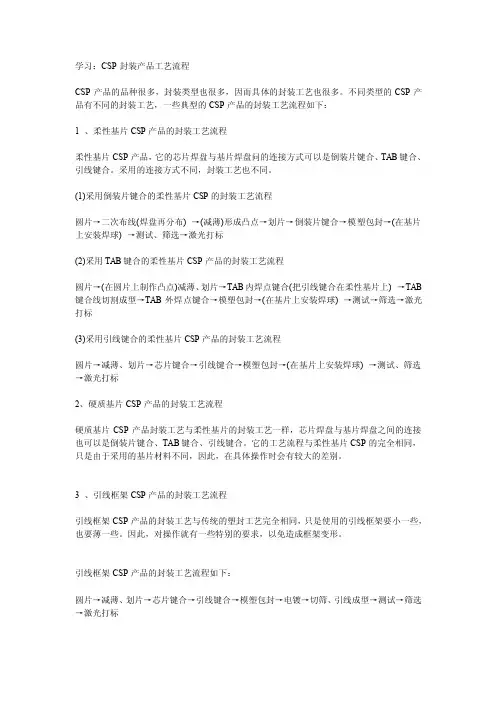

学习：CSP封装产品工艺流程CSP产品的品种很多，封装类型也很多，因而具体的封装工艺也很多。

不同类型的CSP产品有不同的封装工艺，一些典型的CSP产品的封装工艺流程如下：1 、柔性基片CSP产品的封装工艺流程柔性基片CSP产品，它的芯片焊盘与基片焊盘问的连接方式可以是倒装片键合、TAB键合、引线键合。

采用的连接方式不同，封装工艺也不同。

(1)采用倒装片键合的柔性基片CSP的封装工艺流程圆片→二次布线(焊盘再分布) →(减薄)形成凸点→划片→倒装片键合→模塑包封→(在基片上安装焊球) →测试、筛选→激光打标(2)采用TAB键合的柔性基片CSP产品的封装工艺流程圆片→(在圆片上制作凸点)减薄、划片→TAB内焊点键合(把引线键合在柔性基片上) →TAB 键合线切割成型→TAB外焊点键合→模塑包封→(在基片上安装焊球) →测试→筛选→激光打标(3)采用引线键合的柔性基片CSP产品的封装工艺流程圆片→减薄、划片→芯片键合→引线键合→模塑包封→(在基片上安装焊球) →测试、筛选→激光打标2、硬质基片CSP产品的封装工艺流程硬质基片CSP产品封装工艺与柔性基片的封装工艺一样，芯片焊盘与基片焊盘之间的连接也可以是倒装片键合、TAB键合、引线键合。

它的工艺流程与柔性基片CSP的完全相同，只是由于采用的基片材料不同，因此，在具体操作时会有较大的差别。

3 、引线框架CSP产品的封装工艺流程引线框架CSP产品的封装工艺与传统的塑封工艺完全相同，只是使用的引线框架要小一些，也要薄一些。

因此，对操作就有一些特别的要求，以免造成框架变形。

引线框架CSP产品的封装工艺流程如下：圆片→减薄、划片→芯片键合→引线键合→模塑包封→电镀→切筛、引线成型→测试→筛选→激光打标4、圆片级CSP产品的封装工艺流程(1)在圆片上制作接触器的圆片级CSP的封装工艺流程；圆片→二次布线→减薄→在圆片上制作接触器→接触器电镀→测试、筛选→划片→激光打标(2)在圆片上制作焊球的圆片级CSP的封装工艺流程圆片→二次布线→减薄→在圆片上制作焊球→模塑包封或表面涂敷→测试、筛选→划片→激光打标5 、叠层CSP产品的封装工艺流程叠层CSP产品使用的基片一般是硬质基片。
