消防（水系统)工程施工规范为强化消防工程施工管理，提高工程质量。
现将部分消防工程施工规范及有关要求转发各施工队，请遵照执行。
一. 管道:1.1 系统管道连接：系统管道连接应采用沟槽式连接件(卡箍）、丝扣、法兰连接或焊接。
公称直径小于或等于100毫米的管道，宜采用丝扣连接；公称直径大于100毫米的管道，宜采用沟槽式连接件（卡箍）、法兰连接和焊接.自动喷淋系统管道不得采用焊接.1。
2 管道安装采用焊接时：焊缝表面应光滑、均匀、过渡平缓。
不得有裂纹、气孔、焊渣和未焊满现象。
1。
3 管道采用丝扣连接时：切口应平整,丝扣不得有毛刺、乱丝、断丝，缺丝不得超过全长的10％，接口紧固后宜露出2～3扣螺纹，连接处麻丝、生料带不得露出配件。
1.4 管道采用沟槽式连接件（卡箍)连接时：连接前应检查胶垫、螺丝是否完整、配套，清除沟槽内毛刺，并做好胶垫的润滑；管道压槽前应检查管口是否变形，管口若有变形，应在校正或切除后进行压槽；连接时先校平、校直管道，检查胶垫位置是否合适，固定时拧紧力要均匀、对称，并留有余量,不得一次拧死。
1。
5 管道采用法兰连接时：其接口的平行度应为法兰外径的1。
5％，且不超过2毫米;螺孔中心偏差不超过孔径5％；法兰连接时应采用同一规格的螺栓,其安装方向应一致，紧固好的螺栓应露出螺母，水平管道上法兰间的管道长度不宜大于20米；立管上的法兰距离不得跨过3个及以上楼层，净空大于8米的场所内立管上应装法兰。
1。
6管道油漆:管道安装前应先油漆,油漆前应清除水管表面灰尘、油污，油漆面要平整、光滑、无堆结，管口和配件可在安装后进行补漆；管道安装完毕后进行第二次油漆，要求同上。
1.7埋地管道的防腐：一般采用沥青漆防腐，其涂刷面应均匀、光滑，厚度不小于1毫米；有特殊要求的按设计要求施工。
管道连接处在施工完毕后应及时进行防腐，管道隐蔽前应通知有关人员查验合格后方可进行,并作好隐蔽工程记录.1.8管道中心线与梁、柱、楼板的最小距离由以下表确定:1.9管道支架的最大间距由下表确定：1。

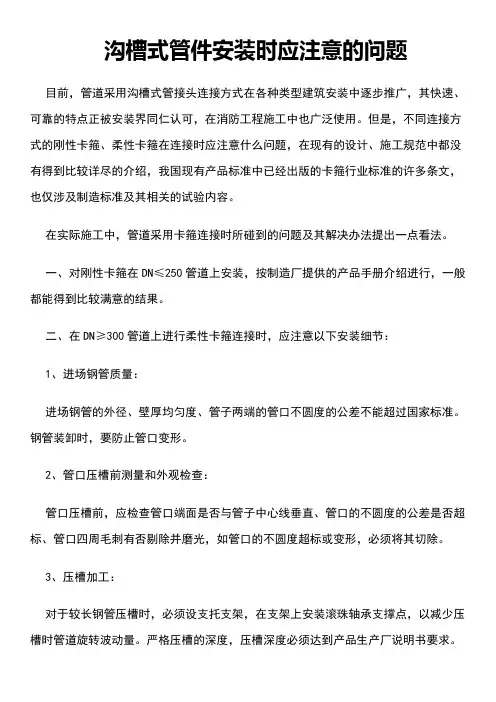

沟槽式管件安装时应注意的问题目前，管道采用沟槽式管接头连接方式在各种类型建筑安装中逐步推广，其快速、可靠的特点正被安装界同仁认可，在消防工程施工中也广泛使用。
但是，不同连接方式的刚性卡箍、柔性卡箍在连接时应注意什么问题，在现有的设计、施工规范中都没有得到比较详尽的介绍，我国现有产品标准中已经出版的卡箍行业标准的许多条文，也仅涉及制造标准及其相关的试验内容。
在实际施工中，管道采用卡箍连接时所碰到的问题及其解决办法提出一点看法。
一、对刚性卡箍在DN≤250管道上安装，按制造厂提供的产品手册介绍进行，一般都能得到比较满意的结果。
二、在DN≥300管道上进行柔性卡箍连接时，应注意以下安装细节：1、进场钢管质量：进场钢管的外径、壁厚均匀度、管子两端的管口不圆度的公差不能超过国家标准。
钢管装卸时，要防止管口变形。
2、管口压槽前测量和外观检查：管口压槽前，应检查管口端面是否与管子中心线垂直、管口的不圆度的公差是否超标、管口四周毛刺有否剔除并磨光，如管口的不圆度超标或变形，必须将其切除。
3、压槽加工：对于较长钢管压槽时，必须设支托支架，在支架上安装滚珠轴承支撑点，以减少压槽时管道旋转波动量。
严格压槽的深度，压槽深度必须达到产品生产厂说明书要求。
操作时应注意掌握压槽深度逐步达到的速率，超过使用期限的模具应及时更换。
压槽后应随手清除管口内已剥离的镀锌薄皮，并进行防腐处理。
压槽完毕的管道在搬运、吊装、装卸时要注意保护管口压槽，避免变形。
4、进场卡箍外观质量：由于大口径卡箍用球磨铸铁砂模制造，制造精度受各方因素影响。
因此应对外观进行抽样检查，检查内容包括以下项目：柔性卡箍平板上拼圆直径过大过小都不合格。
一般掌握两片卡箍内径与钢管外径配套时，两片卡箍之间间隙在2mm左右，不圆度绝对不能超标，否则应修整后再装。
各片卡箍卡入压槽内的突缘高度、厚度必须符合生产厂家企业标准要求。
各片卡箍本身的径向变形更不能超标。

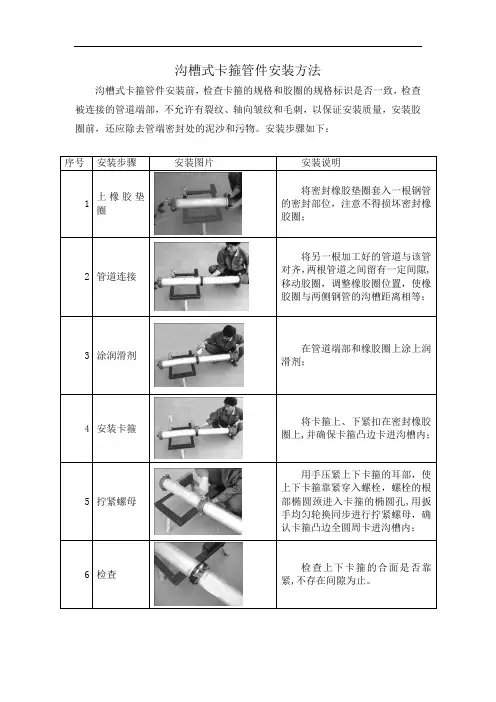

5、卡箍安装时应注意事项：卡箍安装，尤其是柔性卡箍安装质量好坏，除取决于上述几点要求：即管材材质、外形尺寸、管口变形大小、压槽质量和卡箍本身质量、尺寸超差大小，还必须保证每片卡箍全部入槽。

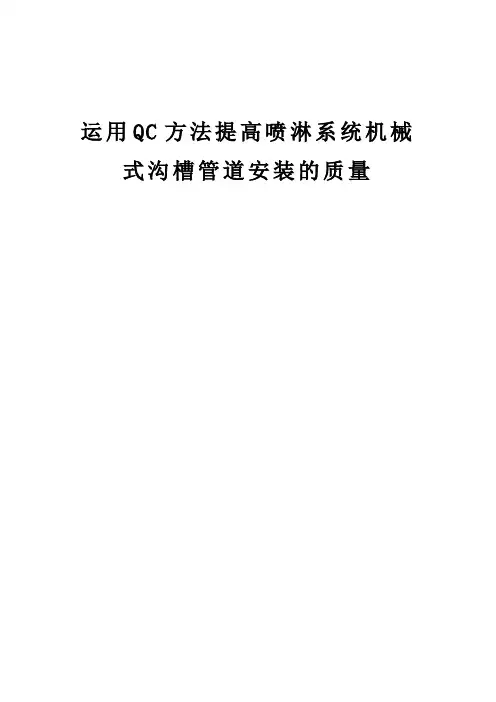

运用QC方法提高喷淋系统机械式沟槽管道安装的质量前言现代公共高层建筑中消防系统是其重要的组成部分，喷淋系统是消防系统中常用灭火的方式之一。
喷淋系统中的管道一般为镀锌钢管，镀锌钢管的连接有丝扣连接和机械式沟槽连接两种形式，根据工程实际情况钢管连接形式。
一、工程概况XX市第一人民医院门诊病房科教信息综合楼暖通消防安装工程，建筑总面积75250m2，地上22层，地下二层，建筑总高度88.67米。
其中自动喷淋系统为湿式系统，地上部分按中危险级Ⅰ级设计，地下停车库按中危险级Ⅱ级设计，灭火用水量为40L/s。
系统以设备层为界分为两个供水区。
高区平时管网压力由屋顶水箱及稳压设备维持，低区设减压阀减压。
管道采用热镀锌钢管，连接方式为丝扣（DN<65)或机械式沟槽（DN>=65），工作压力为1.6MPa。
二、小组概况小组名称XX项目部QC小组小组成立日期2009年XX课题登记时间2009年XX 注册编号XX小组类型现场攻关型课题活动时间：2009年X至2010年X 活动频次：随施工进度小组成员序号姓名性别文化程度职务职责分工1 X 男本科组长全面统筹，监督管理2 X 男大专副组长解决技术问题，制定技术方案，对整个过程进行控制管理和监督，负责改进措施3 X 男本科组员具体指导班组施工，做好技术交底数据收集及资料整理4 X 男高中组员材料入场验收、发放及回收5 X 男本科组员具体实施各项措施，提供反馈意见三、选题理由本工程的喷淋系统镀锌钢管（DN>=65）为机械式沟槽连接，工作压力为1.6MPa，并且本工程是扬子杯工程，所以喷淋系统管道的外观、功能质量要求高。
在现场机械式沟槽管道的安装过程中因各种原因导致管道的质量达不到要求，造成费工费料，增加成本。
为了提高机械式沟槽管道的安装质量，我们QC小组对现场进行了调查分析。
四、现状调查2009年XX小组全体成员根据现场实际情况，对现场施工的喷淋系统机械式沟槽管道安装过程中存在的质量问题展开了调查，检查点数为240个点，不良点数为40个点，不合格率为16.7%. 存在的问题统计如下：质量问题调查统计表序号检查内容项目频数累加频数累加频率%1 管道水压试验渗水40 16 16 402 管道的不顺直40 11 27 67.53 固定支架40 5 32 804 管道的套管40 3 35 87.55 信号阀、闸阀、水流指示器等40 3 38 956 其他40 2 40 1007 合计240 40从调查表中可以看出，影响喷淋系统机械式沟槽管道安装质量的主要问题是管道水压试验渗水，其不合格频率达40%，占据的比例较大，我们小组把这个问题作为本次活动的主攻方向。

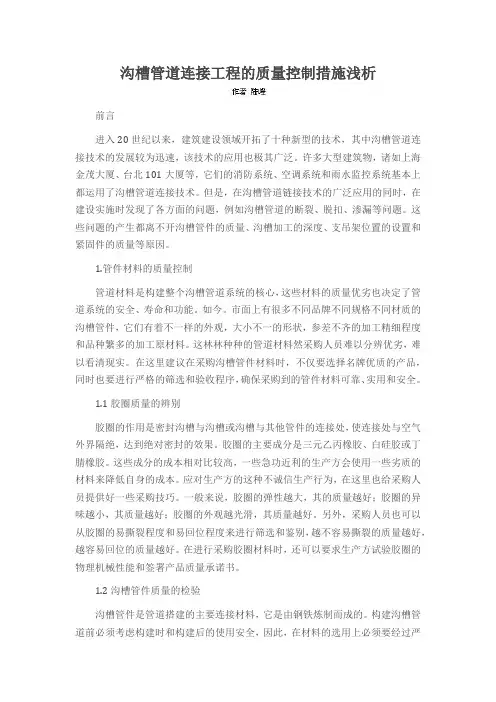

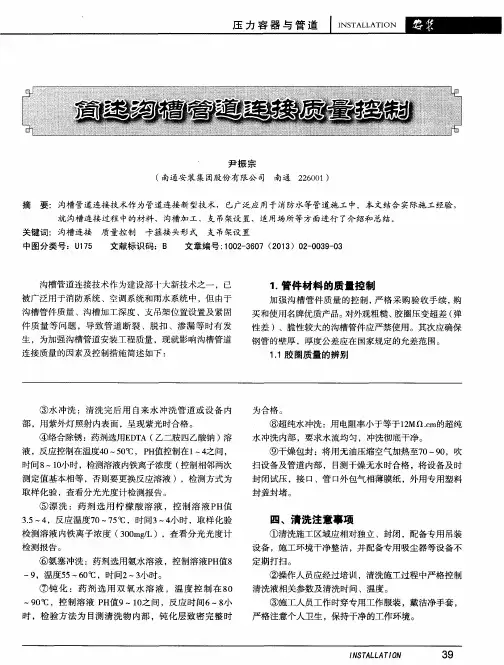

沟槽管道连接工程的质量控制措施浅析前言进入20世纪以来，建筑建设领域开拓了十种新型的技术，其中沟槽管道连接技术的发展较为迅速，该技术的应用也极其广泛。
许多大型建筑物，诸如上海金茂大厦、台北101大厦等，它们的消防系统、空调系统和雨水监控系统基本上都运用了沟槽管道连接技术。
但是，在沟槽管道链接技术的广泛应用的同时，在建设实施时发现了各方面的问题，例如沟槽管道的断裂、脱扣、渗漏等问题。
这些问题的产生都离不开沟槽管件的质量、沟槽加工的深度、支吊架位置的设置和紧固件的质量等原因。
1.管件材料的质量控制管道材料是构建整个沟槽管道系统的核心，这些材料的质量优劣也决定了管道系统的安全、寿命和功能。
如今。
市面上有很多不同品牌不同规格不同材质的沟槽管件，它们有着不一样的外观，大小不一的形状，参差不齐的加工精细程度和品种繁多的加工原材料。
这林林种种的管道材料然采购人员难以分辨优劣，难以看清现实。
在这里建议在采购沟槽管件材料时，不仅要选择名牌优质的产品，同时也要进行严格的筛选和验收程序，确保采购到的管件材料可靠、实用和安全。
1.1胶圈质量的辨别胶圈的作用是密封沟槽与沟槽或沟槽与其他管件的连接处，使连接处与空气外界隔绝，达到绝对密封的效果。
胶圈的主要成分是三元乙丙橡胶、白硅胶或丁腈橡胶。
这些成分的成本相对比较高，一些急功近利的生产方会使用一些劣质的材料来降低自身的成本。
应对生产方的这种不诚信生产行为，在这里也给采购人员提供好一些采购技巧。
一般来说，胶圈的弹性越大，其的质量越好；胶圈的异味越小，其质量越好；胶圈的外观越光滑，其质量越好。
另外，采购人员也可以从胶圈的易撕裂程度和易回位程度来进行筛选和鉴别，越不容易撕裂的质量越好，越容易回位的质量越好。
在进行采购胶圈材料时，还可以要求生产方试验胶圈的物理机械性能和签署产品质量承诺书。
1.2沟槽管件质量的检验沟槽管件是管道搭建的主要连接材料，它是由钢铁炼制而成的。
构建沟槽管道前必须考虑构建时和构建后的使用安全，因此，在材料的选用上必须要经过严格的筛选的。

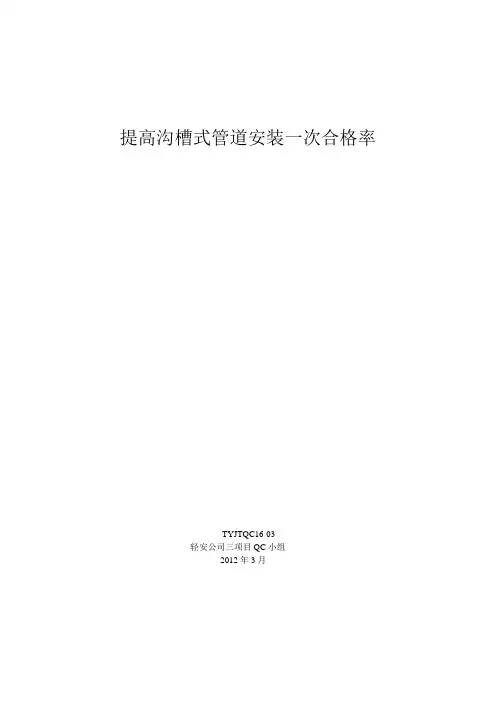

提高沟槽式管道安装一次合格率TYJTQC16-03轻安公司三项目QC小组2012年3月一小组概况山东天元安装工程有限公司轻工设备安装公司第三项目部QC小组成立于2007年2月，每年都有QC课题，编写施工工法，为施工质量的提高作出了重要的贡献。
二、选择课题1、沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接收。
从1998年开始研制开发到现在，经过短短几年的开发和应用，已逐渐取代了法兰和焊接的两种传统管道连接方式。
不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。
2、沟槽管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可3、以上为卡箍管道的介绍，但在实际的安装过程中卡箍管道的一次合格率存在很多的问题和难点，由于安装不规范也从不同的方面影响了施工的质量。
4、树企业形象，工程质量目标为“优质结构工程”，并争创“沂蒙杯”。
三现状调查1. 2011年12月，小组人员对同样为沟槽式管道安装的郯城县国税局消防工程2011年11月－2011年12月沟槽式管道的施工质量缺陷进行统计，汇总后得到如下数据：沟槽式管道安装质量缺陷统计表12月15 50 43 8612月31 50 44 88合计200 177 88.5结论：检查的200点中平均安装一次合格率为88.5%制表：薛瑞日期2011年12月31日施工现场图片管道在卡箍连接处存在明显的偏差（二）1、2011年12月，小组人员对沟槽式管道施工质量缺陷进行了现场调查，发现在施工中存在下列问题沟槽式管道安装问题调查表序号项目存在问题处理意见1 支架安装支架安装不规范规范支架安装2 套管安装管道套管安装不到位防止套管移位3 卡箍安装沟槽质量不符合要求提高沟槽质量4 管道安装管道安装直线度不符合要求，精确管道安装直线度5 管道安装管道安装标高不符合要求精确管道安装标高制表：薛瑞日期2011年12月31日四设定目标和可行性分析根据郯城国税局施工现场的实际情况，我们把目标值设定为：通过本次活动，使沟槽式管道安装一次合格率提高至95%以上。

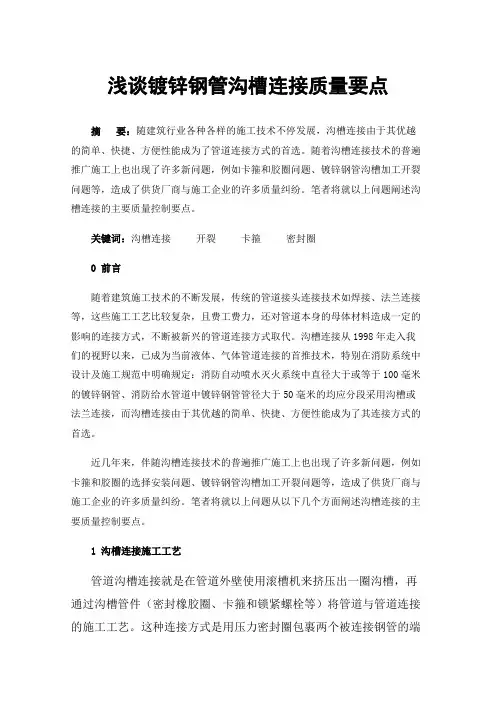

浅谈镀锌钢管沟槽连接质量要点摘要：随建筑行业各种各样的施工技术不停发展，沟槽连接由于其优越的简单、快捷、方便性能成为了管道连接方式的首选。
随着沟槽连接技术的普遍推广施工上也出现了许多新问题，例如卡箍和胶圈问题、镀锌钢管沟槽加工开裂问题等，造成了供货厂商与施工企业的许多质量纠纷。
笔者将就以上问题阐述沟槽连接的主要质量控制要点。
关键词：沟槽连接开裂卡箍密封圈0 前言随着建筑施工技术的不断发展，传统的管道接头连接技术如焊接、法兰连接等，这些施工工艺比较复杂，且费工费力，还对管道本身的母体材料造成一定的影响的连接方式，不断被新兴的管道连接方式取代。
沟槽连接从1998年走入我们的视野以来，已成为当前液体、气体管道连接的首推技术，特别在消防系统中设计及施工规范中明确规定：消防自动喷水灭火系统中直径大于或等于100毫米的镀锌钢管、消防给水管道中镀锌钢管管径大于50毫米的均应分段采用沟槽或法兰连接，而沟槽连接由于其优越的简单、快捷、方便性能成为了其连接方式的首选。
近几年来，伴随沟槽连接技术的普遍推广施工上也出现了许多新问题，例如卡箍和胶圈的选择安装问题、镀锌钢管沟槽加工开裂问题等，造成了供货厂商与施工企业的许多质量纠纷。
笔者将就以上问题从以下几个方面阐述沟槽连接的主要质量控制要点。
1 沟槽连接施工工艺管道沟槽连接就是在管道外壁使用滚槽机来挤压出一圈沟槽，再通过沟槽管件（密封橡胶圈、卡箍和锁紧螺栓等）将管道与管道连接的施工工艺。
这种连接方式是用压力密封圈包裹两个被连接钢管的端部，两个卡件包裹密封圈并卡入钢管槽内，拧紧两个圆头椭圆锥颈螺栓，从而实现钢管的密封连接。
工艺流程: 施工准备→依设计图纸下料→沟槽的加工→接支管处开孔→安装机械三通及四通→管道安装→试压、冲洗2沟槽连接质量控制要点2.1 沟槽加工钢管开裂整个工艺流程的关键部分为沟槽的加工，开裂问题常常也出现在此工序上，控制好此工序是整个施工流程的关键步骤。
下图为用于沟槽加工的滚槽机及加工完成的带管端沟槽的镀锌钢管。

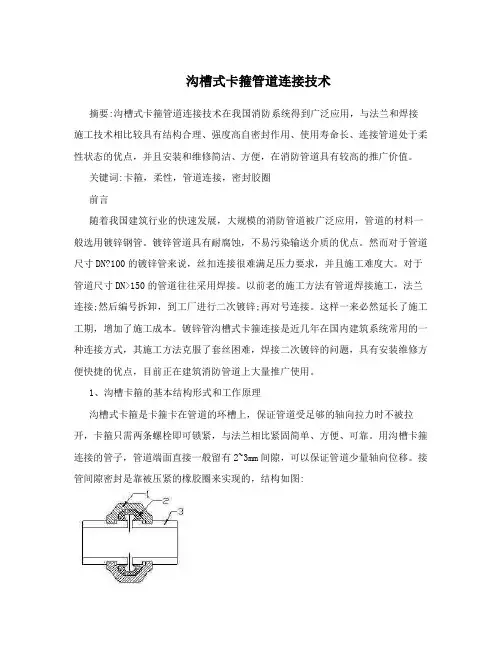

沟槽式卡箍管道连接技术摘要:沟槽式卡箍管道连接技术在我国消防系统得到广泛应用，与法兰和焊接施工技术相比较具有结构合理、强度高自密封作用、使用寿命长、连接管道处于柔性状态的优点，并且安装和维修简洁、方便，在消防管道具有较高的推广价值。
关键词:卡箍，柔性，管道连接，密封胶圈前言随着我国建筑行业的快速发展，大规模的消防管道被广泛应用，管道的材料一般选用镀锌钢管。
镀锌管道具有耐腐蚀，不易污染输送介质的优点。
然而对于管道尺寸DN?100的镀锌管来说，丝扣连接很难满足压力要求，并且施工难度大。
对于管道尺寸DN>150的管道往往采用焊接。
以前老的施工方法有管道焊接施工，法兰连接;然后编号拆卸，到工厂进行二次镀锌;再对号连接。
这样一来必然延长了施工工期，增加了施工成本。
镀锌管沟槽式卡箍连接是近几年在国内建筑系统常用的一种连接方式，其施工方法克服了套丝困难，焊接二次镀锌的问题，具有安装维修方便快捷的优点，目前正在建筑消防管道上大量推广使用。
1、沟槽卡箍的基本结构形式和工作原理沟槽式卡箍是卡箍卡在管道的环槽上，保证管道受足够的轴向拉力时不被拉开，卡箍只需两条螺栓即可锁紧，与法兰相比紧固简单、方便、可靠。
用沟槽卡箍连接的管子，管道端面直接一般留有2~3mm间隙，可以保证管道少量轴向位移。
接管间隙密封是靠被压紧的橡胶圈来实现的，结构如图:沟槽卡箍工作原理是管道内介质进入C型橡胶圈，利用介质自身的压力使橡胶圈压紧在管箍腔内，保证密封，另外橡胶圈的尺寸略大于管箍和管道形成的空腔，螺栓拧紧后，橡胶圈进一步被挤压，密封效果进一步加强。
2、沟槽卡箍管件连接特点:2.1结构合理，受力强度高沟槽卡箍的工作状态相当于受压容器，输送介质的轴向力由卡箍承担，螺栓承担径向力，由于卡箍的宽度有限径向力远小于轴向力。
法兰连接时，螺栓承担全部的轴向力和垫圈压紧力。
2.1良好的密封作用沟槽卡箍的密封主要通过C型密封圈实现，可形成三重密封。
不安装卡箍时靠密橡胶圈形成第一道密封;卡箍安装后，橡胶圈被卡箍进一步压紧形成第二道密封;当管道内介质进入橡胶圈的C型腔，反作用于橡胶圈的密封唇上，增加了密封唇上，形成自密封。
