基于PLC的自动送料装车控制系统的设计

自动送料装车系统PLC控制设计在设计自动送料装车系统的PLC控制时，需要考虑以下几个方面。

首先是系统的硬件设计。

自动送料装车系统的硬件设备包括传感器、执行器、电机控制器等。

传感器用于检测物料的位置和状态，如光电传感器可以检测物料的到位和离开状态，压力传感器可以检测物料的重量和压力等。

执行器用于控制物料的移动和装载，如气缸可以用于推动物料的移动，电机可以用于驱动输送带的运动。

电机控制器用于控制电机的启停和速度调节。

在PLC控制设计中，需要根据实际需求选取合适的硬件设备，并配置相应的输入输出端口。

其次是系统的逻辑控制。

自动送料装车系统的逻辑控制包括物料的检测、移动和装载的逻辑控制。

通过光电传感器等传感器检测物料的位置和状态，PLC可以根据这些信号对电机和执行器进行控制，实现物料的移动和装载。

例如，当光电传感器检测到物料到位时，PLC可以控制执行器将物料推动到指定位置；当光电传感器检测到物料离开时，PLC可以控制电机停止运动。

在逻辑控制设计中，需要根据实际流程和要求，编写PLC的逻辑程序，明确各个信号的处理方式和相应的控制动作。

最后是系统的安全设计。

在自动送料装车系统中，安全性是一个非常重要的考虑因素。

系统设计应该考虑到可能出现的故障和意外情况，并采取相应的安全措施。

例如，可以在输送带上设置紧急停止按钮，一旦发生紧急情况，可以立即停止输送带的运动；可以在执行器上设置限位开关，一旦执行器超过了安全范围，可以自动停止运动。

同时，还应考虑到保护设备的安全性设计，如安装防护罩，避免人员接触到危险部位。

在安全设计中，需要充分考虑系统的各个环节和可能的风险，并采取相应的措施保障工作人员的安全。

综上所述，自动送料装车系统的PLC控制设计主要包括硬件设计、逻辑控制和安全设计。

通过科学合理地设计PLC控制系统，可以提高自动送料装车系统的稳定性和效率，实现工业生产的自动化控制。

基于PLC自动送料装车系统设计1 绪论 (1)1.1 自动送料装车系统简介 (1)1.1.1自动送料装车系统的特点 (1)1.1.2 自动送料装车系统的应用 (1)1.2 自动送料装车系统与其他机械系统共同的特征 (1)1.3 基于PLC自动送料装置简介 (2)2PLC简介 (3)2.1 PLC简介 (3)2.1.1 PLC的特点 (3)2.1.2 PLC控制思路 (3)2.2 PLC的功能 (5)2.3 PLC电源 (5)3自动送料装车系统总体方案 (6)3.1概述 (6)3.2控制要求 (6)3.3系统组成 (7)3.4工作原理 (8)4 PLC控制系统设计 (9)4.1 PLC控制系统设计的步骤 (9)4.2 设计中PLC控制系统语言 (9)4.3 程序设计与调试 (10)4.3.1 程序设计 (10)4.3.2 程序调试模拟 (11)5 动力装置选择 (12)5.1 电动机的介绍 (12)5.1.1 普通异步电动机 (12)5.1.2 普通同步电动机 (13)5.1.3 变频电动机 (13)5.2 电动机选择 (14)5.3 减速器的装配与调整 (15)6 机械输送 (17)6.1 胶带输送机结构与工作过程 (17)6.1.1 输送带 (17)6.1.2 输送带的种类 (17)16.1.3 张紧设计 (18)6.2 进卸料装置 (18)6.3 支撑装置 (19)6.4 驱动滚筒 (19)6.5 联轴器 (20)6.6 基本的计算及选用 (20)6.6.1 输送量计算 (20)6.6.2 选用 (21)7 检测装置 (23)7.1 传感器 (23)7.1.1 传感器的定义 (23)7.1.2 传感器的分类 (24)7.2 选择温湿度传感器需要注意的问题 (25)7.3 定时器 (26)结论 (28)致谢 (29)参考文献 (30)附录 (31)附录A(程序流程图) (31)附录B(硬件接线图) (32)附录C(梯形图) (33)附录D(仿真图) (36)21绪论随着科学技术的进步和经济的发展，工业生产中广泛使用各种各样的自动线，尤其是我国加入WTO后，自动线得到了更广泛的应用。

基于PLC的自动送料小车的控制系统设计自动送料小车是一种常见的物流设备，可以用于在仓库中实现自动化的物料搬运和送料任务。

该系统的核心是PLC（可编程逻辑控制器），通过编程控制小车的运动和各种操作。

设计一个基于PLC的自动送料小车控制系统时，需要考虑以下几个方面：1.系统结构设计：首先，需要设计系统的硬件结构，包括小车的运动系统、送料装置、传感器和PLC控制器等。

根据实际需求，选择适当的电机和传动装置，确保小车能够平稳、高效地运动。

同时，安装传感器来检测货物位置、安全障碍等信息，并将其与PLC连接起来，实现数据的传输和交互。

2.控制逻辑设计：在PLC控制器中，需要编写程序实现小车的控制逻辑。

根据实际应用场景，编写适当的算法，控制小车的启动、停止、加速、减速以及转弯等动作。

同时，根据传感器的反馈信息，判断货物的位置，确保小车能准确地将货物送到目的地。

此外，还可以添加一些安全措施，如碰撞检测、急停装置等，保障人员和设备的安全。

3.用户界面设计：为了便于操作和监控，可以设计一个人机界面（HMI），通过触摸屏或键盘等设备，与PLC进行交互。

在界面上，显示小车的状态、当前任务、货物数量等信息，同时还可以设置一些操作按钮，如启动、停止、重置等，方便用户进行操作。

4.网络通信设计：为了进一步提高系统的自动化程度，可以将PLC与上位机或其他设备进行网络通信。

通过网络通信，可以实现远程监控、数据传输、故障诊断等功能，提高系统的可靠性和效率。

最后，为了保证系统的可靠性和稳定性，需要进行充分的测试和调试。

对小车的运动、控制逻辑、传感器等进行全面测试，并进行相应的优化和调整，直到系统能够正常工作。

总之，基于PLC的自动送料小车控制系统设计，需要考虑系统结构、控制逻辑、用户界面和网络通信等方面，确保系统能够稳定、高效地运行，提高物流作业的自动化水平。

PLC课程设计--自动送料装车控制系统※※大学实习（实训）报告实习（实训）名称：电气控制与PLC应用综合实践学院：专业、班级：指导教师：报告人：学号：时间：课程设计任务书一、设计题目：自动送料装车控制系统二、系统的工艺（工作）过程用PLC进行顺序控制十分方便，它可以采用多种编程方法，除了用基本逻辑指令和移位指令来编程以外，还可以用专用的顺序控制指令来编程。

按下系统启动按钮，红灯L1灭，绿灯L2亮，表示允许汽车开进装料，料斗K2，电机M1，M2，M3皆为旋转，当汽车到来时，如料斗中料不满（S1为打开），5s后K1开启进料；当料满（S1关闭）时，中止出料。

当汽车开到装车位置（SQ为关断），红灯L1亮，绿灯L2灭，同时M3运行经2S后M2启动，再经2S秒后，M1启动，M1接通2S后K2打开出料，当料满后（用SQ2断开表示），料斗K2关闭，电机M1延时2秒后关断M1停2S后M2停止。

同时红灯L1灭，绿灯L2亮，按下停止按钮BS2，整个系统停止运行。

三、设计要求：自动送料装车控制系统由三级传动送带、料斗、料位检测与送料、车位和吨位检测等环节组成1.初始状态按下系统启动按钮，红灯L1灭，绿灯L2亮，表示允许汽车开进装料，料斗K2，电机M1、M2、M3皆为OFF。

2.装车控制（1）送料如料斗中料不满（S1为打开），5s后K1开启送料；当料满（S1关闭）时，中止装料。

（2）装车当汽车开到装车位置（SQ1为关断），红灯L1亮，绿灯L2灭，同时M3运行，经2S后M2启动，再经2S后M1启动，M1接通2S后K2打开出料，当料满后（用SQ2断开表示），料斗K2关闭，电机M1延时2S后关断，M1停2S 后M2停止，同时红灯L1灭，绿灯L2亮。

3.停机控制按下停止按钮SB2，整个系统停止运行。

四、设计任务1.熟悉被控对象，制定控制方案，分析被控对象的工艺过程及工作特点。

2.选择PLC的机型，选择是主要包括PLC机型、容量、I/O模块、电源的选择。

毕业论文设计设计题目：基于PLC的自动送料小车系统设计目录摘要 (1)第一章绪论1.1 课题的背景意义 (2)1.2 设计内容及要求 (2)第二章系统硬件设计2.1 系统硬件选型原则................................... . (3)2.2 硬件的选型............................................. . (4)2.2.1 PLC的选型 (4)2.2.2 传感器的设计 (5)2.2.3 分捡器的设计 (8)2.2.4 步进电机的设计 (8)2.2.5 三相异步电机的设计 (10)2.2.6 机械臂的设计 (12)2.3 PLC输入输出地址分配 (13)第三章系统软件设计3.1 梯形图的概述 (15)3.2 送料系统PLC梯形图设计 (15)3.3 电气控制设计 (16)第四章PLC控制送料小车的设计4.1 自动送料小车的概述 (17)4.2 系统流程图的设计 (18)4.3 PLC控制系统的I/O接线图 (19)4.4 PLC输入/输出系统分配图 (19)第五章设计小节 (20)参考文献摘要随着科学技术的日新月异，自动化程度要求越来越高，原有的生产装料装置远远不能满足当前高度自动化的需要。

减轻劳动强度，保障生产的可靠性、安全性，降低生产成本，减少环境污染、提高产品的质量及经济效益是企业生成所必须面临的重大问题。

我们为各个装料生产领域所生产的可编程控制器装料系统。

它集成自动控制技术、计量技术、新传感器技术、计算机管理技术于一体的机电一体化产品；充分利用计算机技术对生产过程进行集中监视、控制管理和分散控制；充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。

关键词:plc可编程控制器自动送料第一章绪论1.1 课题的背景意义随着现代工业设备的自动化越来越多的工厂设备采用PLC，变频器，人机界面自动化器件来控制，因此自动化程度越来越高。

目录1绪论 (1)1.1题目来源及课题意义 (1)1.2系统的主要技术参数 (1)2器件选择 (2)2.1PLC的定义 (2)2.2PLC的分类 (2)2.2.1.按 I/O 点数分类 (2)2.2.2 按结构分类 (3)2.2.3按功能分类 (3)2.3物位传感器的选择 (4)2.3.1 电容式物位传感器 (5)2.3.2 阻力式料位传感器 (5)2.4LED显示电路选择 (7)2.4.1 LED静态显示方式 (7)2.4.2 LED动态显示方式 (8)2.5键盘输入电路 (8)2.5.1矩阵式键盘接口： (8)2.5.2独立式按键接口： (9)3 控制系统的实现 (10)3.1控制要求 (10)3.2流程图 (10)3.3系统的I/O连接图 (11)3.4控制系统的梯形图 (12)4 结语 (15)参考文献： (16)致谢................................................... 错误!未定义书签。

1 绪论1.1 题目来源及课题意义随着科学技术的日新月异，自动化程度要求越来越高，原有的生产装料装置远远不能满足当前高度自动化的需要。

减轻劳动强度，保障生产的可靠性、安全性，降低生产成本，减少环境污染、提高产品的质量及经济效益是企业生成所必须面临的重大问题。

基于PLC的自动送料装车控制系统可以解决上述问题，因此对它的设计具有了现实可能性。

自动运料车工作原理及技术要求该自动送料装车系统的操作过程是：在允许汽车开进后，汽车到达指定位置（由传感器进行相应的位置检测），此时可以起动控制系统。

首先送料皮带最上层的电动机动作，经过等时间间隔，下层送料皮带的各电动机依次动作。

当最后一台送料皮带的电动机动作一定的时间后，装满料的料斗打开进行自动装料。

当汽车装满料后，料斗关闭，各电动机由下至上经过等间隔依次停止，汽车开走，完成一次装车。

控制系统返回初始状态，等待下一次装料。

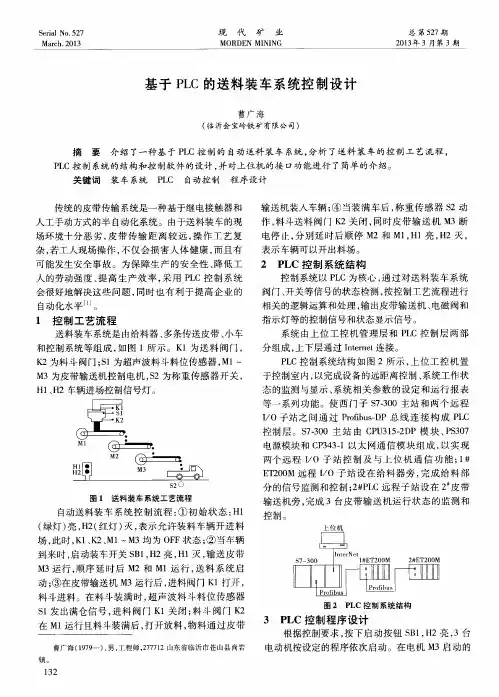

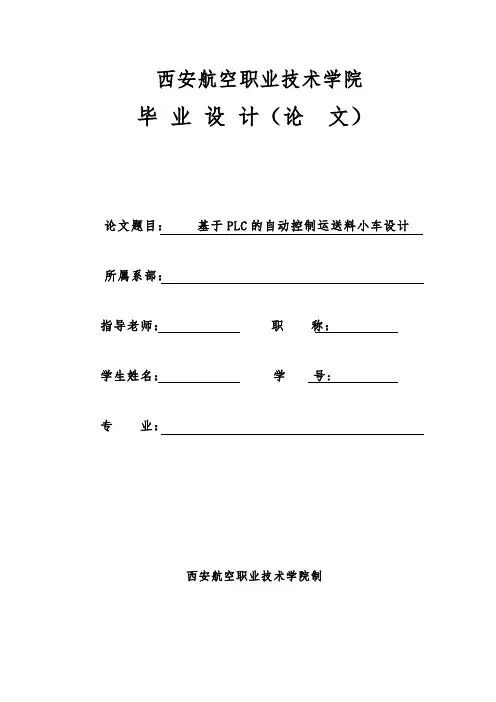

西安航空职业技术学院毕业设计（论文）论文题目：基于PLC的自动控制运送料小车设计所属系部：指导老师：职称：学生姓名：学号:专业：西安航空职业技术学院制西安航空职业技术学院毕业设计（论文）任务书题目：基于PLC的自动控制运送料小车设计任务与要求：1实现送料小车的手动和自动化的转化2根据控制要求进行了小车系统的具体设计3画端子接线图、梯形图(分段设计说明和系统总梯形图)和程序指令时间：20**年 8月 20 日至20** 年 10 月 20 日共 8 周所属系部：电子工程系学生姓名：学号：专业：应用电子指导单位或教研室：西安航空职业技术学院指导教师：职称：讲师西安航空职业技术学院制摘要可编程序控制器（Programmable controller）简称PLC，由于PLC的可靠性高、环境适应性强、灵活通用、使用方便、维护简单，所以PLC的应用领域在迅速扩大。

对早期的PLC，凡是有继电器的地方，都可采用。

而对当今的PLC几乎可以说凡是需要控制系统存在的地方就需要PLC。

尤其是近几年来，PLC的成本下降，功能又不段增强，所以，目前PLC在国内外已被广泛应用于各个行业。

本设计是为了实现送料小车的手动和自动化的转化，改变以往小车的单纯手动送料，减少了劳动力，提高了生产效率，实现了自动化生产！而且本送料小车的设计是由于工作环境恶劣，不允许人进入工作环境的情况下孕育而成的。

本文从第一章送料小车的系统方案的确定为切入点，介绍了为什么选用PLC控制小车；第二章介绍了送料小车的应达到的控制要求；第三章STEP7-Micro/WIN32编程软件介绍及功能；第四章根据控制要求进行了小车系统的具体设计，包括端子接线图、梯形图(分段设计说明和系统总梯形图)和程序指令设计；最后得出结论。

关键词：PLC；送料小车；控制；程序设计AbstractProgrammable logic controller referred to PLC ，because of the high reliability PLC adaptability，flexibility，environment，use convenient，simple maintenance，so the application of PLC in the rapidly expanding. In early PLC ，always have relays place，can use. But in today's PLC to control system that almost say there is need of place of PLC. Especially in recent years， the cost of PLC ，function and not increase， so，at the moment，PLC at home and abroad，has been widely used in various industries.In order to achieve the design of the car feed the transformation of manual and automated，simple to change the past，car manual feed，a reduction of the workforce，increased productivity，automated production! Feeding and the car is designed to be as a result of bad working conditions are not allowed to enter the working environment of the circumstances formed.This article from the first chapter of the feed system of the car identified as an entry point to introduce a car Why choose PLC control; Chapter II introduced the car feed the control requirements to be met; Chapter III under the control of the car system to carry out the specific design，including the terminal wiring diagram，ladder diagram (Sub-total system design descriptions and ladder) and procedures for instruction design; the final conclusion.Key words: PLC; Feeding Car; Control; Program Design目录前言 (1)1 控制系统介绍和控制过程要求 (2)1.1 控制系统在送料小车中的作用与地位 (2)1.2 控制系统介绍 (2)2送料小车系统方案的选择 (3)2.1 可编程控制器 PLC的优点 (3)2.2 小车送料系统方案的选择 (5)3 STEP7-Micro/WIN32编程软件介绍及功能 (5)3.1 STEP7-Micro/WIN32编程软件介绍 (5)3.2、基本功能 (6)3.3、其他功能 (6)4基于PLC的送料小车接线图及梯形图 (8)4.2 PLC端子接线图 (9)4.3 梯形图分段设计 (11)4.4 程序运行原理说明调试与完善 (15)4.5 系统总梯形图设计 (16)4.6 小车程序设计 (21)结论 (25)谢辞 (26)参考文献 (27)前言随着社会迅速的发展，各机械产品层出不穷。

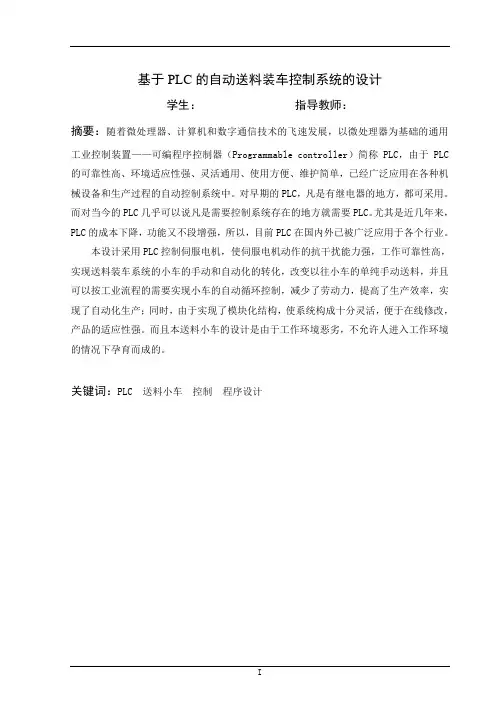

基于PLC的自动送料装车控制系统的设计学生：指导教师：摘要：随着微处理器、计算机和数字通信技术的飞速发展，以微处理器为基础的通用工业控制装置——可编程序控制器（Programmable controller）简称PLC，由于PLC 的可靠性高、环境适应性强、灵活通用、使用方便、维护简单，已经广泛应用在各种机械设备和生产过程的自动控制系统中。
