电气电缆敷设施工方案(标准版)

电缆敷设施工方案完整版范本1：电缆敷设施工方案完整版本为电缆敷设施工方案，旨在提供详细的施工计划和操作指南。

以下是本方案的内容细化：1. 引言1.1 项目背景1.2 目的和范围2. 工程概述2.1 工程地点2.2 工程规模2.3 工程材料和设备3. 施工准备3.1 施工前的准备工作3.2 施工团队组建3.3 施工期限和时间安排4. 施工技术4.1 敷设方式选择4.2 施工图纸和设计要求4.3 敷设工具和设备准备4.4 特殊施工技术指导5. 施工流程5.1 施工区域准备5.2 电缆敷设5.3 防水和绝缘处理5.4 接地处理5.5 施工质量监控6. 安全措施6.1 施工现场安全要求6.2 人员安全培训6.3 紧急情况处理7. 资源和成本控制7.1 施工人员和设备资源分配 7.2 施工期间的成本控制7.3 材料采购和管理8. 施工质量验收8.1 施工质量验收标准8.2 施工质量验收程序8.3 验收文件和记录本所涉及附件如下：附件1：工程图纸附件2：材料清单附件3：施工进度表附件4：安全培训资料本所涉及的法律名词及注释：1. 建设工程质量管理条例注释：该条例规定了建设工程施工质量的管理要求和标准。

2. 建筑工程质量验收规程注释：该规程规定了建筑工程质量验收的程序和标准。

3. 建设工程安全生产管理办法注释：该办法规定了建设工程施工过程中的安全生产管理要求。

范本2：电缆敷设施工方案详细版本旨在提供电缆敷设的详细施工方案，以下是本方案的内容细化：1. 引言1.1 项目背景1.2 目的和范围2. 工程概述2.1 工程地点和规模2.2 工程材料和设备3. 施工准备3.1 施工前的准备工作3.2 施工团队组建3.3 施工期限和时间安排4. 施工技术4.1 敷设方式选择和设计要求4.2 工程图纸和材料准备4.3 敷设工具和设备准备4.4 特殊施工技术指导5. 施工流程5.1 施工区域的清理和准备5.2 电缆敷设和固定5.3 防水和绝缘处理5.4 接地处理5.5 施工质量监控和总结6. 安全措施6.1 施工现场安全要求6.2 人员安全培训和防护措施6.3 紧急情况处理和应急预案7. 资源和成本控制7.1 施工人员和设备资源分配7.2 施工期间的成本控制和物资采购7.3 施工进度和质量的监控和评估8. 施工质量验收8.1 施工质量验收标准和程序8.2 施工质量验收文件和记录本所涉及附件如下：附件1：工程图纸附件2：材料清单附件3：施工进度安排表附件4：安全培训记录表本所涉及的法律名词及注释：1. 建筑工程施工管理条例注释：该条例规定了建筑工程施工过程中的管理要求和标准。

10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆，主要包括：地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区（2#营地对面）至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。

电缆的型规格号和数量：① 地下厂房安装间箱变至锦屏东110KV变电站967开关：ZR-YJV22-8.7/15KV-3*70mm2 /1450m （810m+640m）②金楠木施工区（2#营地对面）至10KV联楠一回输电线路：ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由：3.1地下厂房安装间至锦屏东110KV变电站：地下厂房安装间箱变一＞进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。

3.2金楠木施工区（2#营地对面）至10KV联楠一回输电线路：金楠木施工区（2#营地对面）——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。

4 电缆敷设方式4.1电缆敷设采取人工进行敷设，每3-4m一人（山坡地段的人员布置需根据具体的地形条件合理安排）。

4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆，在进厂交通洞洞口顶部平台设有一个断口，断口部位安装高压计量装置。

4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口，敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆，敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。

电缆敷设专项施工方案一、前言电缆敷设是建筑工程中至关重要的一环，它涉及到电力系统的稳定性和可靠性，对工程的质量影响巨大。

为了确保电缆敷设工作的顺利进行，需要制定详细的施工方案，合理安排施工流程，从而保证施工进度和质量。

本文将介绍电缆敷设专项施工方案的制定及实施流程。

二、施工准备工作1. 资料准备在施工开始前，必须准备齐全以下资料：•电缆敷设设计图纸；•施工方案和工程量清单；•相关材料的进场报批手续；•施工人员的培训和资质证明。

2. 施工人员分工明确施工队伍的分工及负责人，确保每个工人都清楚自己的任务和责任。

3. 施工设备准备检查并确保所有施工设备齐全并处于良好状态，包括机械设备、检测设备等。

三、施工方案1. 施工顺序根据设计图纸确定施工的先后顺序，确保电缆敷设的连贯性和完整性。

2. 施工工艺采用横向敷设电缆的方式，确保电缆的安全性和稳定性。

3. 施工质量要求严格按照设计要求进行施工，确保电缆的绝缘性能和导电性能符合标准。

4. 安全防护在施工过程中加强安全防护措施，确保施工人员和设备的安全。

四、施工实施1. 施工进度控制监控施工进度，确保按时完成各项工作。

2. 质量监督检查定期进行质量监督检查，确保施工质量符合标准。

3. 安全评估定期进行安全评估，排查隐患并及时整改。

五、竣工验收1. 施工验收完成施工后，进行电缆的验收，确认电缆敷设工作符合设计要求和标准。

2. 安全验收进行安全验收，确认施工过程中存在的安全隐患已经整改完毕。

六、总结电缆敷设专项施工方案的制定及实施流程十分重要，只有严格按照规定步骤执行，才能确保施工质量和工程进度。

在实际工作中，施工单位应根据具体情况制定细化的方案，加强与设计单位、监理单位的沟通协作，共同完成电缆敷设工程，为工程的顺利施工和可靠运行提供保障。

第1篇一、工程概况本项目为某地区电力工程，涉及电缆敷设、电缆沟开挖、电缆井施工、电缆保护管施工、电缆顶管施工等多个环节。

为保证施工质量和进度，特制定以下施工方案。

二、施工准备1. 人员准备：组织具备相关资质的施工队伍，包括施工管理人员、技术人员、施工人员等。

所有人员必须接受安全教育和技能培训，确保具备完成施工任务的能力。

2. 材料准备：根据设计图纸和施工要求，准备电缆、电缆附件、电缆保护管、电缆支架、电缆桥架、电缆井等材料和设备。

3. 工器具准备：准备电缆盘、电缆卷筒、电缆切割机、电缆剥皮机、电缆压接机、电缆敷设机、电缆牵引机、电缆井挖掘机、电缆沟挖掘机、电缆保护管安装工具等。

4. 施工现场准备：确定施工区域，搭建临时设施，如施工办公室、材料仓库、施工现场临时用电等。

三、施工流程1. 电缆敷设前，进行现场实地勘察，绘制电缆走向图，确定电缆敷设路径。

2. 电缆沟开挖：根据电缆走向图和设计要求，开挖电缆沟，沟底平整，深度大于电缆埋设深度。

3. 电缆敷设：按照电缆走向图，将电缆敷设到电缆沟内，注意电缆间距，保证散热和施工安全。

4. 电缆保护管施工：在电缆敷设完成后，对电缆进行保护管施工，防止电缆受到外力损伤。

5. 电缆井施工：根据设计要求，在电缆井内安装电缆支架，将电缆引入电缆井，并做好电缆井密封。

6. 电缆顶管施工：对于穿越道路、河流等障碍物的电缆，采用电缆顶管施工技术。

7. 电缆接头制作及附加安装：按照设计要求，制作电缆接头，并安装附加装置。

四、施工质量控制1. 电缆质量：选用符合国家标准和设计要求的电缆，确保电缆质量。

2. 施工质量：严格按照施工规范和工艺要求进行施工，确保施工质量。

3. 电缆敷设：电缆敷设过程中，注意电缆间距、电缆弯曲半径等，确保电缆敷设质量。

4. 电缆接头：电缆接头制作和安装过程中，确保接头质量，防止电缆接头故障。

五、施工安全1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

电缆敷设施工方案
1、施工工艺流程
放线定位→挖电缆沟槽→电缆敷设→调试运行
2、施工方法
(1)电缆敷设安装
安装中所使用的电缆、电缆附件应符合国家现行技术标准的规定。

应有合格证、生产许可证；电缆附件安装用的钢制紧固件除地脚螺栓外，应用热镀锌制品；电缆型号、规格、长度符合设计要求，附件材料齐全；
电缆两端封闭严格，内部不应受潮；放电缆不宜互相交叉重叠，电缆的最小弯曲半径为电缆外径的8倍，对电缆进行绝缘耐压实验，合格后并请建设单位及监理人员验收合格，然后进行铺沙放电缆盖板。

(2)接地装置
保护接地做到确保人身安全，防止间接点将电气设备向外部导电，重复接地要求做到PE线或PEN线与主体建筑的主地线重复连接，同一电路的所有电缆的金属外壳或铠装在线路两端应接地，从连到电缆井的接地街套或焊片一直接到主接地系统，接地导线应尽可能短、直，并做到地线接地电阻值达到技术标准。

3、施工技术准备
首先熟悉现场，其中包括电气系统图、电气接线图、线路配管图等电气图纸。

按图纸的每一项进行全面的技术交底。

(1)电气系统图，包括：动力配电系统图和照明配电系统图的电缆型号、规格、敷设方式及电缆编号。

(2)电气接线图，包括电气设备与电器设备之间的电线或电缆连接，设备之
间线路的型号、敷设方式和回路编号。

(3)电缆敷设完毕用1000V摇表进行测试，绝缘电阻值必须符合要求。

电线、电缆敷设施工方案一、前言电线、电缆敷设是电气工程中不可或缺的一部分，良好的敷设方案可以确保电气系统的正常运行和安全性。

本文将针对电线、电缆敷设的施工方案进行详细介绍，包括施工准备、敷设过程、验收标准等内容，旨在为相关从业人员提供参考和指导。

二、施工准备1. 现场勘察在进行电线、电缆敷设工程前，必须进行现场勘察，了解敷设地形、周围环境、地下管线情况等。

根据勘察结果确定敷设线路、设备、施工工艺等。

2. 施工图纸设计根据现场勘察结果，进行施工图纸设计，包括线路走向、敷设方式、配管方式等，确保施工方案合理有效。

3. 材料准备准备好所需的电线、电缆、配管、接头等材料，确保数量充足，质量符合标准要求。

4. 人员培训对参与敷设工程的人员进行培训，包括安全操作规程、施工注意事项、应急处理措施等，确保施工过程安全顺利。

三、敷设过程1. 进场施工按照施工图纸要求，组织人员进场施工，按照线路走向、要求进行铺设电线、电缆。

2. 敷设方式根据不同的场地情况和线路要求，采用不同的敷设方式，包括明敷、暗敷、埋地敷设等，确保敷设效果达到要求。

3. 接头处理在敷设过程中的接头处理非常重要，必须按照标准要求进行处理，保证接头牢固可靠。

4. 完工验收敷设完成后，进行完工验收，检查线路连接是否正常、绝缘情况是否合格、设备是否安装稳固等，确保敷设质量符合标准要求。

四、验收标准1. 线路连接线路连接必须牢固，接头应无松动现象，连接牢固可靠。

2. 绝缘情况线路绝缘电阻应符合相关标准要求，保证电气设备正常运行，避免漏电、短路等安全隐患。

3. 安装稳固电线、电缆应安装稳固，不得晃动、移位，确保设备长期稳定运行。

五、总结电线、电缆敷设施工方案是电气工程中的重要环节，本文从施工准备、敷设过程、验收标准等方面进行了详细介绍，希望能为相关从业人员提供参考和指导。

在实际工程中，务必严格按照标准要求进行施工，确保电气设备的安全运行和正常使用。

以上即为本文的完整内容，谢谢阅读！。

电缆敷设施工方案1、电缆敷设电缆敷设和接线施工工序流程图（1）、电缆敷设前，根据设计图，检查电缆敷设路由是否通畅，并检查电缆沟和电缆管是否符合质量要求。

才可进行电缆的敷设。

（2）、电缆敷设时，应根据设计图提供的单线系统图，对电缆进行分配。

并在电缆上贴上回路标鉴，并用宽的透明塑料粘胶带缠绕保护，电缆较长时应采用采用放缆辊敷设：直线段用直线辊，转角处用转向辊等措施，提高电缆敷设效率和保护电缆。

同一槽架内的交流三芯电力电缆不宜超过2层；控制电缆在槽架上不宜超过3层。

电缆在槽架上应排列整齐，绑扎牢固，如图如所示；电缆转弯处应保证其具有足够大的弯曲半径，如图所示。

（3）、电缆敷设后，电缆的两端应用自粘带将终端头部干包处理，防止电缆受潮。

2、电缆接线电缆在接线前，应按施工图核对其型号规格，确认正确无误后即可进行整理，并固定或绑扎整齐。

（1）、电缆敷设完毕应贴好正式电缆标鉴，标鉴文字清淅，书写规范，位置方向一致整齐。

（2）、电缆连接采用冷压压接端子连接时，冷压端子压接使用专用压接钳。

Ⅰ.电缆柜内排列Ⅱ.电缆芯线号箍的正确套法端子的压接及标识（相序、线号）方法如图6.2.7.3.3-1所示.若设备上接线柱为插接端子时，应将电缆芯线烫锡后接上。

对电缆在接线端，其芯线应按相别（包括零线和PE线等）作明呈标志，若接线连接用螺栓为M8及以上时，应用力矩搬手紧固，并作明显标记。

电气接线按规定留足余量和幅度，绝缘护套的削剥长度应符合接线方式的要求，接线必须紧固牢靠保证导电良好和足够的导电面积布线要整齐美观。

盘柜内接线如图所示。

3、二次接线变电站为了保证接线工艺，借鉴其它工程变电站二次施工的成功经验，制定了详细的施工工艺要求。

具体内容如下：（1）、电缆头与地面距离统一确定，主控楼屏柜内电缆头距离地面300mm；端子箱、机构箱内电缆头距离封堵面距50mm。

因特殊原因造成对地距离无法保证时，施工人员经安质员、技术员或二次队长的同意后，可以适当调整对地距离，但必须保证在同一屏、柜、端子箱、机构箱内，所有电缆头对地距离协调一致。

电缆等供电线路敷设施工方案（1）电缆要求1、所有电缆敷设均符合国内标准或相适应的IEC线路，特别是电缆转弯处，其电缆弯曲半径与电缆外径的比值，不小于国内标准或相应的IEC线路标准所规定的数值，地混凝土排管和钢管内敷设的电缆，不得在管内接头。

2、电缆敷设整齐，尽量避免交叉，固定不得损伤绝缘，电缆不敷设在边缘的凸出部分上，不得弯折和扭曲，以免损伤电缆。

3、在三相四线系统中，使用单芯电缆，三相四线应组成紧贴的排列，且至少每隔1.5m用绑带扎牢。

4、除敷设在管、沟内的电缆以外，本技术规范规定的所有电缆，可敷设水平和垂直的电缆槽内，并以规定的方式适当固定，使用批准的线夹和梯架，电缆槽上的电缆最多为两层，除非监理工程师另有批准。

5、根据敷设电缆地点的具体条件，所有电缆线路按规定在电缆终端和接头附近，应余留适当的电缆长度。

6、电缆通过承受压力的地段，如穿过道路时，应穿钢管保护。

（2）电缆中间头、终端头制作1、电缆中间接头采用高导电率的电镀锡铜套管与镀锡芯线端头压接的方法。

压接部分用绝缘自粘胶带缠绕，芯线采用同芯线规格截面的热缩套管绝缘。

2、用导电率高的镀锡铜网线与电缆两端的铠装护套帮扎并焊接在一起，保证原有铠装护套的截面及导电率不降低。

用自粘绝缘胶带将铠装护套缠绕，厚度同电缆外护套。

用与电缆外经同规格截面的热缩套管防护。

3、按规定使用电缆终端，制作电缆终端头时，选择与电缆型号、规格、截面一致的电缆密封套。

4、电缆线终端应采用压接连接的电缆接线端子，接线端子选用高导电率的铜端子。

压接前将电缆芯线按规定尺寸用剥线钳剥去绝缘层，用细砂纸将电缆芯端头的毛刺打磨平滑，将接线端子一端套管内的毛刺打磨平滑，将导物清理干净。

电缆芯线和接线端子镀锡处理，以防止导线发热氧化。

用专用液压压接钳及模具将接线端子和芯压接在一起，使电缆芯线与接线端子形成密实的整体。

5、铠装电缆在连接以前，所有的铠装、铠装夹具、接触铠装夹具的连接器的表面彻底清理，安装时铠装夹具应该扭紧，以确保良好的电接触。

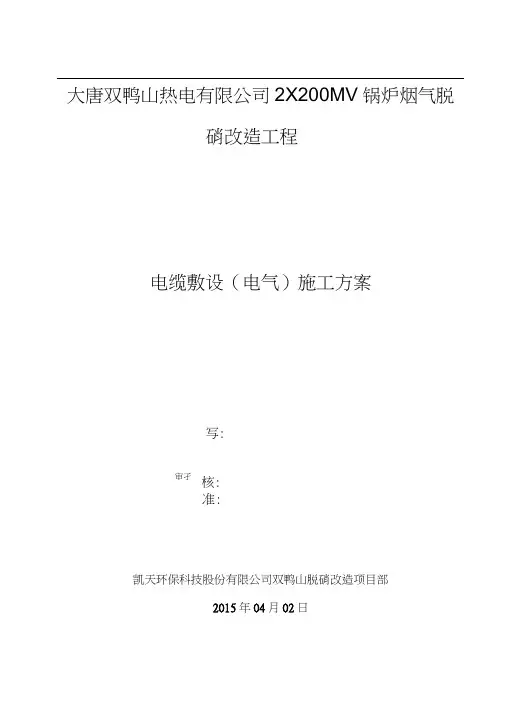

大唐双鸭山热电有限公司2X200MV锅炉烟气脱硝改造工程电缆敷设（电气）施工方案写:审孑核:准:凯天环保科技股份有限公司双鸭山脱硝改造项目部2015年04月02日1. 工程概况和工程量 1.1 工程概况 1.2 工程量和工期2. 编制依据3．作业前的条件和准备4. 作业程序、方法 4.1 施工方案 4.2 施工工艺流程 4.3 施工方法及要求5. 质量控制点的设置和质量通病预防※ 5.5 强制性条文6．作业的安全要求和环境条件3.1 技术准备 . 3.2 作业人员配置、资格 3.3 作业工机具及仪器仪表 . 3.4 材料和设备 3.5 宀人1=1^ 口i=r 安全器具 3.6 工序交接3.7 其他 6.1 作业的安全危害因素辨识和控制 22 6.2 环境条件 23 6.3 消防管理23 6.4 作业中应急处置预案23 6.5 作业的安全基本要求及措施 .2411 205.1 质量目标21 5.2 质量控制及通病预防 21 5.3 作业过程中控制点设置 21 5.4 质量标准及要求 .22 22 226.6 现场文明施工要求.247 附录24 7.1 电缆线路施工强制性条文执行情况检查表24 7.2 重大危险源辨识清单及预防措施.20 7.3 重要环境因素辨识评价及预防措施211. 工程概况和工程量1.1 工程概况大唐双鸭山热电厂位于黑龙江省双鸭山市，电厂已经投产发电。

在此环境下新增安装两台炉脱硝装置及配套设施。

本烟气脱硝工程采用以液氨为还原剂的催化还原法（SCR，总平面布置的格局基本上是由工艺流程确定，脱硝工程区域划分为脱硝区域和氨制备区域，脱硝区域设备布置在1#机、2#机锅炉后，电除尘器前。

主要建筑施工为反应区和氨区及道路平整及地面硬化，设备安装有脱硝钢结构、脱硝烟道、氨气空气混合器以及SCR反应器。

氨制备区域主要设备有氨储存罐、卸料压缩机、氨稀释罐、氨蒸发槽、缓冲槽、污水池及污水泵。

本工程电缆敷设应遵照《电力工程电缆设计规范》GB50217- 2007的要求，并应按照《电气装置安装工程施工及验收规范》中的有关规定敷设。

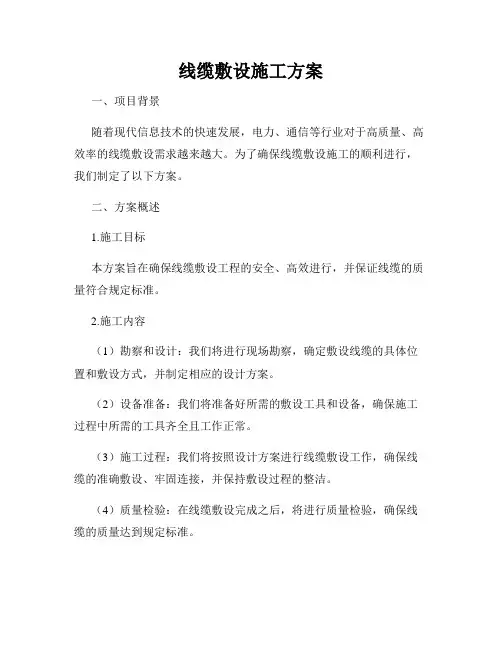

线缆敷设施工方案一、项目背景随着现代信息技术的快速发展，电力、通信等行业对于高质量、高效率的线缆敷设需求越来越大。

为了确保线缆敷设施工的顺利进行，我们制定了以下方案。

二、方案概述1.施工目标本方案旨在确保线缆敷设工程的安全、高效进行，并保证线缆的质量符合规定标准。

2.施工内容（1）勘察和设计：我们将进行现场勘察，确定敷设线缆的具体位置和敷设方式，并制定相应的设计方案。

（2）设备准备：我们将准备好所需的敷设工具和设备，确保施工过程中所需的工具齐全且工作正常。

（3）施工过程：我们将按照设计方案进行线缆敷设工作，确保线缆的准确敷设、牢固连接，并保持敷设过程的整洁。

（4）质量检验：在线缆敷设完成之后，将进行质量检验，确保线缆的质量达到规定标准。

（5）完工验收：经过验收合格后，我们将完成线缆敷设工程，并进行完工报告。

三、施工步骤1.勘察和设计我们将派遣相关的技术人员前往现场进行勘察和测量，确定线缆敷设的位置以及敷设方式。

根据勘察结果，我们将制定详细的设计方案。

2.设备准备根据设计方案的要求，我们将准备好所需的敷设工具和设备，包括电缆卷盘、拖拉机、线缆定位器等。

这些工具和设备将保证施工过程的高效进行。

3.施工过程根据设计方案，我们将按照敷设的位置和方式，进行线缆敷设工作。

在施工过程中，我们将严格按照规范要求进行操作，确保线缆的准确敷设和牢固连接。

4.质量检验线缆敷设完成后，我们将进行质量检验。

通过使用专业的检测设备，对线缆进行电气性能测试和物理性能测试，确保线缆的质量符合相关标准。

5.完工验收经过质量检验合格后，我们将进行完工验收。

验收过程中，我们将与业主代表一同检查线缆敷设的质量和工程的完整性，确保工程达到规定要求并满足客户的需求。

四、安全保障1.施工人员安全培训我们将对施工人员进行专业的安全培训，确保他们了解安全操作规范，并能够正确使用相关工具和设备。

2.施工现场管理在施工现场，我们将设置安全警示标志，确保施工过程中人员的安全。
