光纤布线方案设计(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章光纤布线方案设计1.1设计原则**网络规模和网络信息流量在未来会不断扩大，需要有一个完善的综合布线系统以提高办公效率，为确保智能化综合布线系统建设和应用的成功，在本方案的设计中要遵循以下原则：标准性：符合设计及安装的国内、国际标准。
实用性：满足当前的各种通讯要求和未来的应用。
先进性：采用成熟、先进的技术和设备。
安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。
维护性：便于维护和管理，有利于故障检查和排除。
兼容性：利于硬、软件的兼容，系统的升级和扩充。
可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。
经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。
1.2设计依据ISO / IEC 11801 国际建筑通用布线标准ANSI / TIA / EIA 568A/B 商用建筑电信布线标准ANSI / TIA / EIA 568B 六类线布线标准ANSI / EIA/TIA－569A 商用建筑电信通道及空间标准ANSI / EIA/TIA－606 商用建筑电信基础结构管理标准ANSI / EIA/TIA－607 商用建筑接地和接线规范IEEE 100 BASE-T 100兆以太网IEEE B 无线网络标准中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS 09:89）建筑与建筑群综合布线系统工程设计规范（CECS 72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）电气装置安装工程施工及验收规范（GBJ 23282）1.3安装与施工标准中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》中国建筑电气设计规范大楼通信综合布线系统（YD/）第1部分:总规范大楼通信综合布线系统（YD/）第2部分:综合布线用电缆、光缆技术要求大楼通信综合布线系统（YD/）第3部分:综合布线用连接硬件技术要求1.4方案设计在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base－FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD）,因而它和铜缆共同成为结构化布线中的主角。
光纤到户室内布线解决方案（图文）1、室内通信设施说明（适合已经安装综合信息箱的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，您的家庭已经安装了入户光纤和综合信息箱。
综合信息箱位于您家庭内的入户门附近，安装位置和外观如下图所示：图1－1信息箱安装位置及外观示意图注：图中红色线条表示五类线（网线）。
合信息箱是安装在您家庭内用于安装网络终端设备的箱体，请您装修时不要移改信息箱的安装位置，不要安装其他设备，也不要存放杂物，以免影响网络速率和质量。
网络设备需要电源，请确认箱体内市电已引入。
箱体内已安装有入户光纤，可提供超高速数据传输速率。
光纤不同于五类线和双绞线，易损坏且较难修复，请您务必注意不要弯曲折断。
图1－2入户光纤示意图注意：入户光纤接头内可能有不可见激光输出，您在平时使用过程中千万不要随意拆卸或用肉眼直视，以免损伤眼睛。
（以下部分适用于没有安装综合信息箱、但安装了光纤信息面板的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，中国电信已经为您的家庭提供了入户光纤和光纤信息面板。
示例：光纤信息面板位于您家庭的客厅电视墙，入户光纤预埋位置和光纤信息面板安装位置示例如下图所示：图1－3信息面板及入户光纤预埋位置示意图面板内已安装有入户光，提供超高速数据传输速率。
光纤不同于五类线和双绞线，易损坏且较难修复请您务必注意不要弯曲折断。
光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施，也属于易损坏物品。
请您在装修时不要移动光纤面板的安装位置。
图1－4入户光器及信息面板示意图二、家庭装修布线方法为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板，见图2－1：图2－1双口信息插座示意图图2－2家庭布线示意图图2－3家庭布线施工示意图从每一个信息面板到综合信息箱处都需要一条五类线（网线），请不要选择普通电话线。
图2－4线缆选择及接线方式示意图每条五类线均同时连接信息面板的电话口和上网口，连接方式如下：图2－5五类线在双口信息面板内的连接方式示意图各五类线应采用直联方式，相互之间不能串接。
家庭光纤布线施工方案1. 引言随着互联网的普及，越来越多的家庭开始使用宽带网络。
为了满足高速、稳定的网络需求，许多用户转向光纤网络。
光纤网络不仅具有传输速度快、带宽大的优势，还能提供更稳定的连接质量。
因此，在家庭网络建设中，布线光纤是一种理想的选择。
本文将介绍家庭光纤布线的施工方案，包括材料选择、布线路径规划和具体施工步骤。
2. 材料选择2.1 光纤选择合适的光纤是布线的重要一步。
常见的光纤类型有单模光纤（Single-mode）和多模光纤（Multi-mode），根据家庭网络需求和预算情况选择合适的光纤类型。
单模光纤适用于长距离传输，而多模光纤适用于短距离传输。
2.2 光纤接头在布线过程中，需要使用光纤接头进行连接。
常见的光纤接头有SC、LC和FC 等类型。
根据光纤的类型选择对应的接头，确保连接的稳定性。
2.3 光纤壁挂盒光纤壁挂盒用于将光纤接头固定在墙壁上，保护连接稳定性和安全性。
选择适合自己的光纤壁挂盒，可以根据需要的接头类型和数量进行选择。
2.4 其他材料除了上述主要材料，还需要准备一些辅助材料，包括光纤补偿器、光纤保护套管、光纤清洁工具等。
根据具体需求和预算情况，选择合适的辅助材料。
3. 布线路径规划在开始施工之前，需要对家庭进行布线路径规划。
以下是一些常见的布线路径：•从宽带接入点到光纤路由器：通常将光纤接入点放置在家庭互联网接入点附近，然后通过光纤布线连接到光纤路由器。
这样可以确保宽带信号的稳定传输。
•光纤路由器到不同房间：根据房间的需求和布线难度，将光纤从路由器引导到不同的房间。
布线路径可以通过墙壁或天花板，甚至可以穿过楼板。
•光纤终端设备：光纤布线可以直接与计算机、电视、音箱等终端设备相连，提供高速、稳定的网络连接。
在规划布线路径时，应该考虑以下因素：•路径长度：尽量缩短布线路径长度，减少信号衰减和传输延迟。
•布线隐蔽性：布线路径应尽可能隐蔽，不影响家庭装饰和美观。
•安全性：布线路径应考虑家庭成员的安全，避免布线经过易受损的区域。
室内光纤布线方案1. 引言室内光纤布线是一种高速、可靠的网络连接方案。
相比传统的铜缆布线，光纤布线具有更大的带宽、更低的损耗和更高的抗干扰能力，被广泛应用于企业、机房、数据中心等场所。
本文将介绍室内光纤布线的基本原理、技术要点以及具体实施方案。
2. 室内光纤布线的原理室内光纤布线基于光纤传输技术，使用光纤作为信息的传输介质。
它通过发送光脉冲来传输数据，光脉冲在光纤内部通过全反射的方式传播。
由于光纤内部的传播介质是光，而不是电，所以光纤可以同时传输大量的数据，并且具有更低的信号衰减和更高的传输速率。
3. 室内光纤布线的技术要点3.1 光纤种类室内光纤布线主要使用两种光纤：多模光纤和单模光纤。
多模光纤适用于短距离传输，具有较大的核心直径和较高的光信号传输速率。
单模光纤适用于长距离传输，具有较小的核心直径和较低的光信号传输速率，但衰减更小。
3.2 光纤接头光纤接头是连接两个光纤的元件。
常用的光纤接头有FC、SC、ST和LC等类型。
在室内光纤布线中，选择合适的光纤接头是确保信号传输质量的关键。
3.3 光纤收发器光纤收发器用于将光信号转换成电信号并传输到网络设备。
在室内光纤布线中，选择质量可靠、性能稳定的光纤收发器对于获得高质量的数据传输至关重要。
4. 室内光纤布线的实施方案4.1 工程规划与设计在进行室内光纤布线之前，需要进行工程规划与设计。
该设计应考虑以下几个方面：•布线区域：确定需要进行光纤布线的区域，如机房、会议室、办公区等。
•布线路径：确定光纤布线的路径，使其尽可能短且不受干扰。
•布线长度：根据实际需求确定光纤的长度，尽量减少连接点和光纤接头。
•布线容量：根据实际需求估计光纤布线的容量，确保网络传输能够满足需求。
4.2 光纤敷设与连接在规划与设计完成后，可以开始光纤敷设与连接的工作。
具体步骤如下：•敷设光缆：根据设计的布线路径，将光纤光缆敷设在墙壁、天花板或地板内，确保光缆的完整性和安全性。
•进行连接：使用合适的工具和技术将光纤接头连接起来，确保连接的可靠性和稳定性。
光纤布线方案集锦9篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、实施方案、应急预案、活动方案、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, implementation plans, emergency plans, activity plans, rules and regulations, document documents, teaching materials, essay compilations, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!光纤布线方案集锦9篇光纤布线方案篇1在现代社会中，网络已经成为了生活中不可或缺的一部分。
第1篇一、项目背景随着信息技术的快速发展，光纤通信以其高速、稳定、安全的特点，在各个领域得到了广泛应用。
光纤布线系统作为信息传输的核心，其施工质量直接影响到整个网络的性能和稳定性。
本方案旨在制定一套科学、合理的光纤布线施工方案，确保施工质量，满足客户需求。
二、施工原则1. 安全第一：严格遵守国家相关安全法规和标准，确保施工过程中人员和设备安全。
2. 质量至上：选用优质的光纤和布线设备，确保施工质量达到国家标准。
3. 经济合理：在保证质量的前提下，合理控制施工成本。
4. 高效便捷：合理安排施工进度，确保项目按时完成。
三、施工准备1. 施工图纸：熟悉施工图纸，了解工程布局、设备配置及光纤布线要求。
2. 材料设备：准备光纤、光纤跳线、光纤连接器、光纤配线架、线槽、桥架、支架、螺丝等施工材料。
3. 施工人员：组织具有丰富经验的光纤布线施工队伍，明确各岗位职责。
4. 施工工具：准备光纤熔接机、光纤测试仪、剥线钳、剪刀、螺丝刀等施工工具。
四、施工流程1. 工地勘查：对施工现场进行勘查，了解现场环境、设备布局及施工条件。
2. 光纤布线设计：根据现场勘查结果，制定光纤布线方案，包括光纤类型、布线方式、设备配置等。
3. 材料准备：根据设计方案，准备所需的光纤、跳线、连接器、配线架等材料。
4. 施工放线：按照设计方案，在地面或墙面预留线槽，将光纤线缆穿入线槽。
5. 光纤熔接：使用光纤熔接机将光纤连接器熔接至光纤线缆，确保连接质量。
6. 光纤跳线制作：根据设备配置，制作光纤跳线，确保跳线长度、类型及接头质量。
7. 光纤配线架安装：将光纤配线架安装在配线间，将光纤跳线连接至配线架。
8. 光纤测试：使用光纤测试仪对光纤连接进行测试，确保连接质量。
9. 工程验收：按照国家标准和客户要求，对施工项目进行验收。
五、施工要点1. 线槽布放：线槽布放应平直、整齐，避免弯曲和交叉。
2. 光纤熔接：熔接过程中，注意熔接机温度、熔接时间等参数，确保熔接质量。

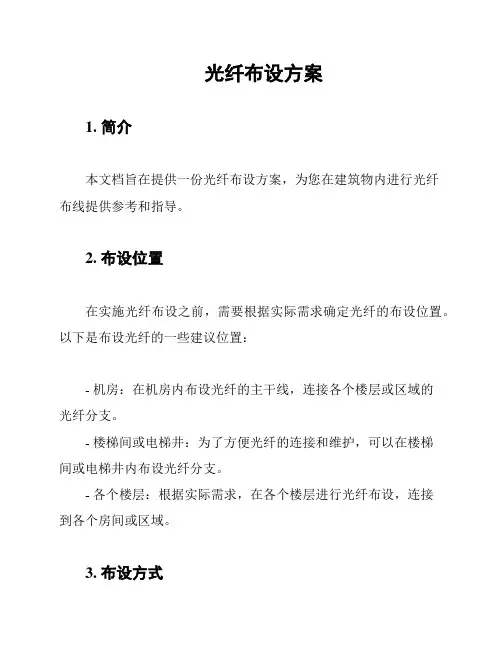

光纤布设方案1. 简介本文档旨在提供一份光纤布设方案，为您在建筑物内进行光纤布线提供参考和指导。
2. 布设位置在实施光纤布设之前，需要根据实际需求确定光纤的布设位置。
以下是布设光纤的一些建议位置：- 机房：在机房内布设光纤的主干线，连接各个楼层或区域的光纤分支。
- 楼梯间或电梯井：为了方便光纤的连接和维护，可以在楼梯间或电梯井内布设光纤分支。
- 各个楼层：根据实际需求，在各个楼层进行光纤布设，连接到各个房间或区域。
3. 布设方式光纤的布设方式可以根据建筑物的结构和需求来确定。
以下是一些建议的布设方式：3.1 直布直布方式通常适用于建筑物结构简单、布设距离较短的情况。
在直布方式下，光纤可以直接从机房或布设位置沿着墙面或天花板直接布设到各个楼层或区域。
3.2 环布环布方式适用于建筑物结构复杂、布设距离较长的情况。
在环布方式下，光纤可以从机房或布设位置分别沿着不同的路径布设到各个楼层或区域，形成一个环形的光纤布设结构。
3.3 点到点布设点到点布设方式适用于特定的需求，例如需要将光纤连接到特定的房间或设备。
在点到点布设方式下，光纤会从机房或布设位置直接布设到目标房间或设备。
4. 布设注意事项在进行光纤布设时，需要注意以下事项：- 避免与电源线、高压线等干扰源靠近，以防止光纤信号受到干扰。
- 使用合适的保护套管或护套，以保护光纤免受物理损坏。
- 布设时尽量避免弯曲或拉伸光纤，以避免光纤信号损失。
- 对于环形布设方式，需要确保光纤的环路长度不超过规定的限制。
5. 维护和保养光纤布设完成后，需要进行定期的维护和保养工作。
以下是一些建议的维护和保养措施：- 定期检查光纤连接是否松动，必要时进行重新连接。
- 定期检查光纤是否有损坏或腐蚀，必要时进行更换。
- 定期清洁光纤连接点和设备端口，以确保光纤信号的良好传输。
6. 总结本文档提供了一份光纤布设方案，主要包括布设位置、布设方式、布设注意事项以及维护和保养内容。
希望这份方案能够帮助您在建筑物内进行光纤布线，实现高效的通信和数据传输。

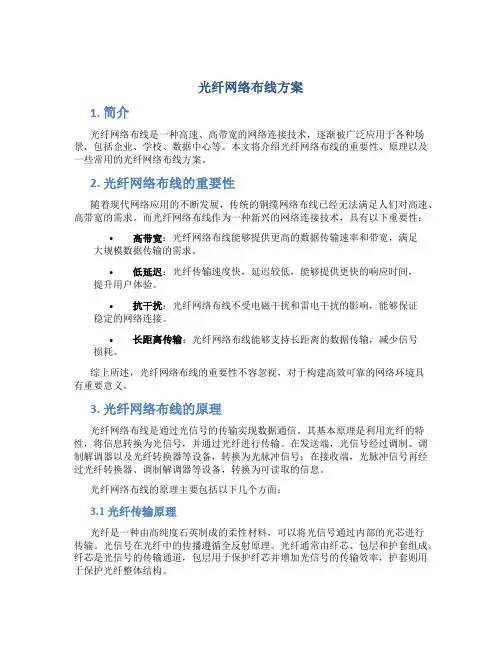

光纤网络布线方案1. 简介光纤网络布线是一种高速、高带宽的网络连接技术，逐渐被广泛应用于各种场景，包括企业、学校、数据中心等。
本文将介绍光纤网络布线的重要性、原理以及一些常用的光纤网络布线方案。
2. 光纤网络布线的重要性随着现代网络应用的不断发展，传统的铜缆网络布线已经无法满足人们对高速、高带宽的需求。
而光纤网络布线作为一种新兴的网络连接技术，具有以下重要性：•高带宽：光纤网络布线能够提供更高的数据传输速率和带宽，满足大规模数据传输的需求。
•低延迟：光纤传输速度快，延迟较低，能够提供更快的响应时间，提升用户体验。
•抗干扰：光纤网络布线不受电磁干扰和雷电干扰的影响，能够保证稳定的网络连接。
•长距离传输：光纤网络布线能够支持长距离的数据传输，减少信号损耗。
综上所述，光纤网络布线的重要性不容忽视，对于构建高效可靠的网络环境具有重要意义。
3. 光纤网络布线的原理光纤网络布线是通过光信号的传输实现数据通信。
其基本原理是利用光纤的特性，将信息转换为光信号，并通过光纤进行传输。
在发送端，光信号经过调制、调制解调器以及光纤转换器等设备，转换为光脉冲信号；在接收端，光脉冲信号再经过光纤转换器、调制解调器等设备，转换为可读取的信息。
光纤网络布线的原理主要包括以下几个方面：3.1 光纤传输原理光纤是一种由高纯度石英制成的柔性材料，可以将光信号通过内部的光芯进行传输。
光信号在光纤中的传播遵循全反射原理。
光纤通常由纤芯、包层和护套组成。
纤芯是光信号的传输通道，包层用于保护纤芯并增加光信号的传输效率，护套则用于保护光纤整体结构。
3.2 光模块原理光模块是光纤网络布线中的关键设备，用于光信号的发送和接收。
光模块通常包括激光器、光电二极管、调制解调器等组件。
激光器可将电信号转换为光信号并进行调制，光电二极管则将光信号转换为电信号，并通过调制解调器进行解调，实现光信号的发送和接收。
3.3 光纤连接器原理光纤连接器是将不同的光纤进行连接的设备，常用的连接器有FC、SC、LC等。
光纤布线方案设计随着科技的飞速发展，互联网已成为我们生活中不可或缺的一部分。
而在网络通信中，光纤布线方案设计的重要性不言而喻。
它不仅关乎到网络的速度和稳定性，也是确保信息安全的关键因素。
本文将探讨光纤布线方案设计的主要步骤和考虑因素。
进行需求分析是光纤布线方案设计的第一步。
我们需要明确网络拓扑结构和设备之间的连接关系。
同时，需要考虑未来网络扩展的可能性，以便于设计出更加灵活的布线方案。
还需要对数据中心的规模、建筑结构、设备位置等进行详细的了解。
在需求分析的基础上，我们需要选择合适的光纤产品和布线解决方案。
选择时需要考虑产品的性能、可靠性、成本等因素。
同时，还需要考虑产品的兼容性和可维护性。
对于光纤类型，单模光纤和多模光纤的选择应根据实际需求而定。
单模光纤适用于长距离传输，而多模光纤适用于短距离传输。
布线路由设计是光纤布线方案设计的核心部分。
它决定了网络设备的连接方式和数据传输的路径。
在设计时，我们需要考虑建筑物的结构、空间布局、电源分布等因素。
同时，还需要考虑未来网络扩展的需求，以便于设计出更加灵活的布线路由。
光纤端接方案设计是光纤布线方案设计的关键环节之一。
它决定了光纤连接器的类型、数量和位置。
在设计时，我们需要考虑连接器的机械性能、光学性能和环境适应性等因素。
同时，还需要考虑未来维护的需求，以便于设计出更加易于维护的端接方案。
在完成光纤布线方案设计后，我们需要进行施工和验收。
在施工过程中，我们需要严格遵守设计图纸的要求，确保光纤的正确安装和连接。
同时，还需要对施工过程进行全面的监控和管理，以确保施工质量和进度。
在验收时，我们需要对光纤布线系统进行全面的测试和验证，确保其性能和可靠性达到预期要求。
光纤布线方案设计是网络通信中的重要环节之一。
我们需要在充分了解需求的基础上，选择合适的产品和解决方案，并按照规范进行布线路由设计和光纤端接方案设计。
我们还需要在施工过程中严格遵守设计图纸的要求，并对施工过程进行全面的监控和管理。

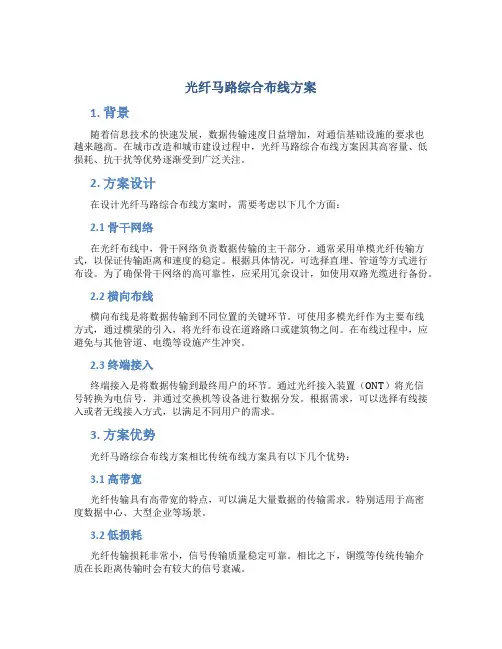

光纤马路综合布线方案1. 背景随着信息技术的快速发展，数据传输速度日益增加，对通信基础设施的要求也越来越高。
在城市改造和城市建设过程中，光纤马路综合布线方案因其高容量、低损耗、抗干扰等优势逐渐受到广泛关注。
2. 方案设计在设计光纤马路综合布线方案时，需要考虑以下几个方面：2.1 骨干网络在光纤布线中，骨干网络负责数据传输的主干部分。
通常采用单模光纤传输方式，以保证传输距离和速度的稳定。
根据具体情况，可选择直埋、管道等方式进行布设。
为了确保骨干网络的高可靠性，应采用冗余设计，如使用双路光缆进行备份。
2.2 横向布线横向布线是将数据传输到不同位置的关键环节。
可使用多模光纤作为主要布线方式，通过横梁的引入，将光纤布设在道路路口或建筑物之间。
在布线过程中，应避免与其他管道、电缆等设施产生冲突。
2.3 终端接入终端接入是将数据传输到最终用户的环节。
通过光纤接入装置（ONT）将光信号转换为电信号，并通过交换机等设备进行数据分发。
根据需求，可以选择有线接入或者无线接入方式，以满足不同用户的需求。
3. 方案优势光纤马路综合布线方案相比传统布线方案具有以下几个优势：3.1 高带宽光纤传输具有高带宽的特点，可以满足大量数据的传输需求。
特别适用于高密度数据中心、大型企业等场景。
3.2 低损耗光纤传输损耗非常小，信号传输质量稳定可靠。
相比之下，铜缆等传统传输介质在长距离传输时会有较大的信号衰减。
3.3 抗干扰光纤传输对于电磁干扰具有较高的抗性，可以有效减少信号受到干扰的可能性。
这在电力线路、工业区等环境恶劣的场景中尤为重要。
3.4 安全性光纤传输由于其特殊的物理性质，不会产生电磁辐射，难以被窃听。
这提供了更高的数据安全性，特别适用于金融、医疗等对数据安全要求较高的领域。
4. 实施步骤要实施光纤马路综合布线方案，需要按照以下步骤进行操作：4.1 需求分析根据具体场景和需求，进行布线设计前的需求分析，明确布线方案的目标和要求。
光纤综合布线方案光纤综合布线方案简介光纤综合布线是一种高速、高带宽的传输技术，逐渐取代了传统的铜缆布线，成为现代办公室和数据中心的首选方案。
本文将介绍光纤综合布线的基本原理、优势和实施步骤。
基本原理光纤综合布线是利用光纤作为传输媒介，将数据以光的形式传输。
光纤是由纤维材料制成的细长柔软的线缆，内部是一根或多根玻璃或塑料纤维。
光纤综合布线方案包括光缆、配线架、光分配器、连接器和终端设备。
光纤综合布线的基本原理是利用光的折射和反射特性完成信号的传输。
光信号在光纤中以光脉冲的形式传输，通过不同的光模式（单模和多模）和传输介质（玻璃和塑料）实现不同的传输距离和速度。
优势相比传统的铜缆布线，光纤综合布线具有以下几个明显的优势：1. 高带宽：光纤综合布线可以提供更高的带宽，满足大规模数据传输的需求，例如高清视频、云计算和大数据处理等。
2. 长传输距离：光纤综合布线可以实现更远的传输距离，而且传输信号损耗小，几乎没有电磁干扰和信号衰减。
3. 安全可靠：光纤综合布线的信号在传输过程中难以被窃听和干扰，提供了更高的数据安全性，特别适用于保密性要求较高的场所。
4. 灵活可扩展：光纤综合布线可以根据需求灵活调整和扩展网络结构，适应不同规模和需求的网络环境。
实施步骤实施光纤综合布线方案需要按照以下步骤进行：1. 规划设计：根据实际需求和场地情况，进行布线方案的规划和设计。
包括确定光缆路径、配线架位置和终端设备布局等。
2. 材料准备：根据设计方案，准备所需的光缆、配线架、光分配器、连接器和终端设备等。
3. 线路敷设：按照设计方案进行光缆的敷设和配线架的安装。
要注意光缆的护套和弯曲半径，以及与其他电缆的隔离。
4. 连接的制作：根据设计方案进行连接器的制作和连接器插入。
要保证连接器的质量和连接的稳定性。
5. 测试调试：安装完成后，对光纤综合布线进行测试和调试，确保光信号的传输质量和稳定性。
6. 维护管理：完成安装和调试后，定期对光纤综合布线进行维护和管理，防止损坏和故障的发生。
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：小区光纤布线方案# 小区光纤布线方案## 一、概述本文档提供了一个小区光纤布线方案的详细描述。
光纤布线是在小区内建立高速、可靠的网络连接的关键步骤。
通过光纤布线，小区居民可以享受到高速的互联网访问速度和优质的网络服务。
## 二、光纤布线方案### 2.1 布线设计在小区光纤布线方案中，首先需要进行布线设计。
布线设计包括确定光缆敷设的路径、光纤接入点的位置以及光缆的数量。
#### 2.1.1 光缆敷设路径光线布线的路径应尽可能减少光缆的长度，并避免与其他电力设备、铁路或大型机械设备的电磁干扰。
通常情况下，光缆可沿着小区内的道路或人行道敷设，保持与其他设备的距离。
#### 2.1.2 光纤接入点位置光纤接入点的位置应根据小区的网络需求进行合理布置。
一般来说，光纤接入点应设置在小区的核心位置，以确保信号传输的稳定和高效。
#### 2.1.3 光缆数量光缆的数量应根据小区的规模和需求进行合理配置。
一般来说，每户人家应至少分配一个光缆接入口。
### 2.2 光缆敷设在进行光缆敷设之前，需要先进行地面准备工作，包括清理敷设路径、修整地面以及标记光缆敷设的路径。
接下来，按照布线设计确定的路径敷设光缆，保证光缆的牢固和稳定。
### 2.3 光纤接入光纤接入主要包括光缆接头的插入与连接、光缆接入盒的安装和光纤分纤箱的连接。
#### 2.3.1 光缆接头的插入与连接光缆接头是将光缆与用户终端设备相连接的关键部分。
在插入光缆接头时，需确保光纤核心与接头的接触无损伤，接头之间的连接牢固可靠。
#### 2.3.2 光缆接入盒的安装光缆接入盒是将光纤接入点与室内布线相连的设备。
在安装光缆接入盒时，需确保其固定牢固、与光缆的连接良好，并保持接入盒内部的整洁。
#### 2.3.3 光纤分纤箱的连接光纤分纤箱用于连接各个用户终端设备。
在连接光纤分纤箱时，需确保光纤的连接准确无误，并保持分纤箱内部的整洁。
光纤布线施工方案光纤布线施工方案一、工程背景：随着互联网的快速发展，传统的铜线布线方式已经不能满足现代高速网络的需求，光纤布线作为一种更先进的布线方式，被广泛应用于各种场合。
光纤布线具有传输距离远、传输速度快、抗干扰性能好等优点，已经成为快速、稳定传输数据的首选方式。
二、工程目标：本次光纤布线施工旨在将光纤线路从机房延伸至各个办公室、会议室等场所，以满足高速、稳定的网络传输需求。
三、施工步骤：1. 网络规划：根据场所需求和布线网络结构，确定光纤布线的走向和连接方式，制定详细的布线方案，并与相关部门进行沟通和确认。
2. 准备工作：收集并准备好所需的光纤线材、配件、工具等物料，确保施工所需的资源齐备。
3. 线路铺设：根据网络规划，先确定光纤线路的走向，然后进行线槽或管道的打通和布设工作，确保线路的平整和整齐美观。
4. 光纤收尾：在线路末端进行光纤线的端面清理和熔接工作，确保光纤之间的连接质量。
5. 光纤接头盒安装：根据布线方案，在每个需要连接光纤线的位置安装光纤接头盒，然后将光纤线和光纤配线进行连接。
6. 设备调试：在全部线路安装完成后，进行相关光纤设备和网络设备的调试工作，确保网络正常运行和信号传输稳定。
四、施工技术要求：1. 光纤线槽或管道的布设应符合相关规范，确保线路走向直线、平整，并且线槽的连接紧密，无松动和错位现象。
2. 光纤线的端面清理和熔接工作应由具备相关证书和经验的人员进行，确保熔接的质量稳定。
3. 光纤接头盒的安装应牢固可靠，保证光纤线和光纤配线的连接稳定，并且接头盒的密封性好，防止灰尘和水分的侵入。
4. 设备调试需经过专业人员进行，确保网络设备正常运行和光纤信号的传输稳定。
五、施工安全措施：1. 施工过程中需要佩戴安全帽、防滑鞋等个人防护装备，严禁穿拖鞋和高跟鞋等不符合施工要求的鞋子。
2. 施工现场应进行充分的安全警示标识，并进行专人看管，防止他人误入施工区域。
3. 施工现场不得有明火，禁止抽烟，保证施工过程中的消防安全。
光纤布线施工方案1. 引言光纤布线是一种采用光纤作为传输介质的网络布线方式，通过光信号的传输，可以实现高速、稳定和远距离的数据传输。
本文档旨在提供一份光纤布线施工方案，包括施工流程、材料准备、施工注意事项等内容，以帮助施工人员顺利完成光纤布线工作。
2. 施工流程光纤布线的施工流程主要包括以下几个步骤：2.1 规划布线路径在进行光纤布线之前，需要先规划好布线路径，确定光纤的走向和连接点。
通常，光纤布线的路径应尽量避免弯曲和过长的情况，以减小信号损失和延迟。
2.2 准备施工材料在进行光纤布线之前，需要准备好以下施工材料：•光纤电缆：选择合适的光纤电缆材料，常见的有单模光纤和多模光纤两种。
•光纤接头：用于连接光纤电缆的接头，常见的有SC、LC、FC等类型。
•光纤配线架：安装光纤电缆和接头的固定装置。
•光纤跳线：连接光纤电缆与设备的连接线。
2.3 进行布线施工1.使用合适的工具，打开需要布线的墙壁或天花板，确保通路畅通。
2.固定光纤配线架，将光纤电缆安装在配线架上，并连接相应的光纤接头。
3.将光纤电缆沿着布线路径进行引线，并使用合适的固定装置固定光纤电缆。
4.根据需要，使用光纤跳线将光纤电缆连接至设备。
2.4 进行测试和调试在完成光纤布线施工后，需要进行测试和调试，以确保布线无误，并能正常传输数据。
可以使用光纤测试仪等设备进行相应的测试工作，测试光纤的损耗、连接质量等指标。
3. 施工注意事项在进行光纤布线施工时，需要注意以下几个方面：•安全施工：在进行打开墙壁或天花板等操作时，需要戴好防护眼镜和手套，以避免意外伤害。
•避免弯曲：光纤电缆较为脆弱，应避免过度弯曲，以减小信号损失。
•保持清洁：施工现场应保持干净整洁，避免灰尘和杂物进入光纤连接部分，影响传输质量。
•注意光纤接头：安装光纤接头时，应注意对接头进行清洁，避免灰尘和污染物进入影响连接质量。
4. 总结本文介绍了光纤布线施工方案，从施工流程、材料准备、施工注意事项等方面进行了详细说明。
光纤布线方案设计（住宅小区FTTH解决方案设计）介绍本文档旨在设计一个适用于住宅小区的光纤布线方案，以满足FTTH（Fiber to the Home）解决方案的需求。
目标1. 提供高速、稳定的宽带接入服务给住宅小区居民。
2. 实现光纤网络的覆盖，提供高品质的数据传输。
3. 构建可扩展和可靠的光纤布线方案。
设计方案步骤一：需求分析通过与住宅小区业主和相关利益相关者的讨论，了解并确定以下需求：1. 用户数量和带宽需求的评估。
2. 小区内主要建筑物和设施的布线要求。
3. 网络扩展和升级的可能性。
步骤二：物理布线设计基于需求分析和现有基础设施，设计光缆线路的物理布置，并考虑以下因素：1. 使用光缆连接住宅小区和网络中心。
2. 根据建筑物布局和用户需求，设计合理的光纤接入点。
3. 采用光纤交换机和光纤终端盒等设备，确保数据传输的稳定性和可靠性。
步骤三：网络拓扑设计创建一个高效的网络架构，以满足住宅小区的需求，并考虑以下因素：1. 使用层次化的拓扑结构，提高网络性能和可管理性。
2. 设置合理的子网划分和IP地址方案，支持各个楼宇和用户的网络连接。
3. 根据业务需求，设计合适的网络服务和安全策略。
步骤四：设备选择与部署根据网络设计和需求，选择合适的设备并进行部署，包括但不限于：1. 光纤交换机和路由器。
2. 光纤终端盒和用户终端设备。
3. 其他必要的网络设备和工具。
步骤五：测试和优化在布线完成后，进行测试和优化以确保网络的性能和可用性：1. 进行连通性测试和带宽测试，确保网络连接的可靠性和速度。
2. 优化网络参数和配置，以提高网络的效率和稳定性。
3. 监控网络运行情况，及时发现和解决问题。
总结本方案提供了一个设计光纤布线方案的步骤和考虑因素，以满足住宅小区的FTTH解决方案需求。
通过综合分析和优化，可以构建一个高速、稳定、可扩展和可靠的光纤网络，为居民提供优质的宽带接入服务。
光纤布线方案引言随着信息技术的快速发展和云计算、物联网等新兴技术的广泛应用，对于网络传输速度和带宽需求的提升是不可避免的。
相比于传统的铜缆布线方案，光纤布线方案由于其高速、高带宽、低延迟等优点而日益受到关注。
本文将介绍光纤布线方案的基本原理、应用场景以及布线设计要点。
光纤布线方案的基本原理光纤是由一种纤维材料制成的，能够将光信号通过内部的光波导进行传输。
相比于铜缆，光纤具有更高的传输速度和带宽。
光纤布线方案的基本原理可以概括为以下几点：1.光纤传输：光纤通过利用光的折射和反射原理，将光信号从发送端传输到接收端。
光信号在光纤内部的传输速度快，并且可以同时传输多个信号，实现多通道传输。
2.光纤设备：光纤布线方案需要使用光纤设备，包括发送端的光纤模块、接收端的光纤模块以及中间的光纤衰减器等。
这些设备能够将电信号转换为光信号，并进行光纤传输。
3.光纤接口：光纤设备通常使用SC、LC、FC等类型的光纤接口与其他设备进行连接，确保信号的稳定传输。
根据具体的应用场景和需求，可以选择不同类型的光纤接口。
光纤布线方案的应用场景光纤布线方案广泛应用于以下几个方面：1.数据中心：数据中心是现代企业的核心，需要大量的数据传输和处理。
光纤布线方案可以满足数据中心对于高速、高带宽的需求，实现快速数据传输和处理，提高数据中心的效率和稳定性。
2.企业局域网：随着企业规模的扩大和业务的增加，局域网内的数据流量也越来越大。
采用光纤布线方案可以提供高速的数据传输，支持企业内部各种应用的稳定运行。
3.医疗行业：医疗行业对于数据传输的要求非常高，例如医院的电子病历系统、影像传输等。
光纤布线方案能够满足医疗行业对于高速、高带宽、低延迟的需求，确保医疗数据的准确传输。
4.智能建筑：智能建筑需要对各种设备进行联网，实现集中管理和控制。
光纤布线方案可以提供快速、稳定的网络连接，支持智能建筑中的各种应用，如安防监控、自动化控制等。
光纤布线方案的布线设计要点在进行光纤布线方案的设计时，需要考虑以下几个重要要点：1.环境适应性：光纤布线方案需要根据具体的环境来选择适应性强的光纤设备和光纤接口类型。
1、光纤到桌面布线方案设计1.1设计原则颍上县检察院规模和网络信息流量在未来会不断扩大，需要有一个完善的综合布线系统以提高办公效率，为确保智能化综合布线系统建设和应用的成功，在本方案的设计中要遵循以下原则：标准性：符合设计及安装的国内、国际标准。
实用性：满足当前的各种通讯要求和未来的应用。
先进性：采用成熟、先进的技术和设备。
安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。
维护性：便于维护和管理，有利于故障检查和排除。
兼容性：利于硬、软件的兼容，系统的升级和扩充。
可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。
经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。
1.2设计依据ISO / IEC 11801 国际建筑通用布线标准ANSI / TIA / EIA 568A/B 商用建筑电信布线标准ANSI / TIA / EIA 568B 2.1 六类线布线标准ANSI / EIA/TIA－569A 商用建筑电信通道及空间标准ANSI / EIA/TIA－606 商用建筑电信基础结构管理标准ANSI / EIA/TIA－607 商用建筑接地和接线规范IEEE 100 BASE-T 100兆以太网IEEE 802.11A/B 无线网络标准中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS 09:89）建筑与建筑群综合布线系统工程设计规范（CECS 72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）电气装置安装工程施工及验收规范（GBJ 232-82）1.3安装与施工标准中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》中国建筑电气设计规范大楼通信综合布线系统（YD/T926.1.1997）第1部分:总规范大楼通信综合布线系统（YD/T926.2.1997）第2部分:综合布线用电缆、光缆技术要求大楼通信综合布线系统（YD/T926.3.1998）第3部分:综合布线用连接硬件技术要求1.4方案设计在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base －FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD）,因而它和铜缆共同成为结构化布线中的主角。
当今，国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA－568A；一个是国际标准ISO/IECIS 11801。
EIA/TIA－568A和ISO/IECIS 11801推荐使用62.5/125um多模光缆、50/125um多模光缆和8.3/125um多模光缆，本项目使用62.5/125um室外轻铠多模光缆。
单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。
单模光纤的纤芯很小，约4～10um,只传输主模态。
这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。
这种光纤适用于大容量、长距离的光纤通信。
它是未来光纤通信与光波技术发展的必然趋势，因此，在颍上县检察院的光纤网络中，距离超过1000米建议使用单模光缆。
多模光纤又分为多模突变型光纤和多模渐变型光纤。
前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。
光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm 长波波段和1500nm～1600nm长波波段。
在这些波段中，光纤传输性能表现最佳，尤其是运行于波段的中心波长之中。
所以，多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。
各波长下光纤的最大光衰减（介入损耗）如下：布线链路长度（m）衷减 (dB)单模光缆多模光缆1310nm 1550nm 850nm 1300nm水平100 2.2 2.2 2.5 2.2建筑物主干500 2.7 2.7 3.9 2.6建筑物主干1500 3.6 3.6 7.4 3.6 由以上图表可以看出，两种规定差别不大，都是非常严格的。
因而光纤作为主干布线的最长距离也有了规定。
光缆应用于主干时，每个楼层配线间至少要用6芯光缆，高级应用最好能使用12芯光缆。
这是从应用、备份和扩容三个方面去考虑的。
至于光纤的组网方式也很灵活。
可以实现：（1）点对点。
在两台计算机之间建立起高速通道。
传输速率为几个Mbps至几百个Mbps，距离可达2公里，（多模）至5-100公里（单模）。
（2）星型网络。
通过光纤网络设备，建立起星型的网络拓扑结构。
（3）环形网络。
由光纤把信号再生器连接，形成环路。
本项目此次由于是光纤网拓展项目，因此大部分结构为点到点结构。
1.5设备选型在本系统中我们采用国产的多模光纤。
(a)局域网（LAN）光缆室内外并用光缆系列-采用紧密填充的设计，可以安装在托盘上、管道里或悬装于架空缆上，完全适用于室外或室内的干线电缆安装。
而且该系列电缆采用防火、防紫外线（UV）护套，其结构坚固而柔软，便于机房安装。
我们的室内外并用光缆能够采用多模结构，并且有1根至144根光纤芯数以备用户选择。
室外光缆系列一此系列光缆为室外光缆设计的最高水平，配备防水设计的缆芯和缆管以及防紫外线套。
这种结构设计使光缆直径最小，光纤芯数可由1芯到144芯。
此光缆系列实为应用于建筑物间的干线或广域网的连接线的最佳选择。
(b)光纤传输介质的产品品牌选取所选用的传输介质产品品牌应能满足以下要求标准化 - 严格遵循设计标准：IEEE 802标准EIA/TIA 568工业标准及国际商务建筑布线标准ISO11801标准根据以上对传输介质的选用要求，在众多的国际、国内产品品牌中，本次网络工程的光传输介质系统推荐选用国产的光缆产品。
国产产品具有最大的可靠性，较低的安装成本。
光传输介质选用国产室外型光缆，是一种性价比较高的光传输介质。
(3) 信号传输部件选国产信号传输部件。
传输介质系统附件，选用国产光纤布线系统及系统附件。
1.6施工组织方案光缆的种类较多，其施工的方法就更多。
按敷设方式可分为：架空光缆、管道光缆、埋式光缆和水底光缆。
光缆线路施工工序复杂，工序之间必须衔接恰当，因按科学管理方法进行作业程序，计划实施工程日期，确定具体路由位置、距离、保护地段等。
对优质能按期完成工程的施工任务起到保证作用。
1.6.1光缆敷设方案（一）光缆线路的路由复测1、按设计要求核定光缆路由走向选择敷设方式。
（主要经现场勘察分为市区、郊区和开阔区。
一般市区、郊区的工程施工较为复杂，开阔区相对容易一些。
因此根据相关的地理环境来制定出工程价格的不等。
）2、核定中继段至另一终端的距离提供必要的数据资料。
3、核定各路障、河道等障碍物的技术措施，并制定出具体实施的可能性。
4、认真仔细观察地形地貌、初步确定线路接头位置的环境条件。
（二）敷设光缆敷设线路必须按路由复测进行，若遇特殊情况必须改动时，应及时征得主管部门的同意。
根据选择的敷设方式，工程难度，正确分配施工人员岗位，责任到人。
1、架空光缆⑴光缆架空的要求：◆架空光缆主要有钢绞线支承式和自承式两种。
我国基本都是采用钢绞线支承式，这种结构是通过杆路吊线托挂或捆绑架设。
◆架空线路的杆间距离，市区为25~40米，郊区为40~50米，其他地段最大不超过67米。
◆架空光缆的吊线应采用规格为7/2.2mm的镀锌钢绞线，对于采用轻铠式光缆挂设时可采用7/2.0mm或/1.8mm的钢绞线。
◆架空光缆的垂度要考虑架设过程中和架设后受到最大负载时产生的伸长率。
◆架空光缆可适当的在杆上作伸缩余留。
◆按设计要求进行立杆，放吊线或利用原有杆路进行整治达到规定要求。
◆光缆挂钩的卡挂间距要求为50厘米允许偏差不大于±3厘米。
光缆卡挂应均匀，挂钩托板齐全，对各种光缆的外径选用不同大小的挂钩型号。
附各种挂钩型号一缆表：塑料挂钩规格 25 35 45 55⑵光缆吊线架设方法：◆采用导向滑轮、即在一终端结束沿线将吊线放入已预先装好的吊线线槽内，在另一端电杆部位安装一个大号滑轮，经过变向后在利用收线机或葫垆进行吊线收紧。
◆布放光缆时应每隔20~30米安装1个导引小滑轮，将牵绳通过滑轮按顺序，直至达到光缆所要牵引端头。
施工中一般光缆分几次牵引。
◆光缆牵引完毕后，由一端或几端同时用挂钩将光缆托挂于吊线上，通常采用（工程人员坐滑板车操作较快较好）。
也可以采用其他方法。
挂线时如果是长途干线因考虑其一定的距离，留有适当的余线圈扎好吊于杆路上，以被特殊情况时，线路较易回复。
（3）墙壁光缆◆墙壁光缆在没有杆路的情况时选用厂房或住宅楼进行光缆敷设。
◆墙壁光缆大部分在厂矿、企业内部和生活小区中使用的通信线路的施工。
◆其架设基本于杆路的架空。
2、管道光缆对于城市ф90MM标准管孔，可容纳3～4寸塑料子管3根。
1寸子管适合于直径小于20MM的光缆，对于其他种类光缆应选用合适的子管。
◆子管布放过程中容易产生扭曲，当扭纹节距在10米以内时，光缆与子管内壁的摩擦力增大这样将给光缆的敷设带来一定的困难，因此敷设塑料子管应避免扭曲。
◆管道光缆敷设要通过人孔的入口、出口路由上出现拐弯，曲线以及管道人孔高差等情况适时配置导引装置减少光缆的摩擦力，降低光缆的牵引张力。
◆光缆牵引子管内应选用专用工具"尼龙棒"，按排适当的工程技术人员即可牵引，待光缆牵引完毕后由人工将每个人孔中的余缆放至规定的托架上。
为了以后的安全一般采用软管或PE软管保护，并用扎带轧之固定。
光缆的端头应留余适当长度盘圈后挂在人孔壁上。
不要浸泡于水中。
3、埋式光缆◆敷设直埋光缆必须首先进行挖沟，根据不同的环境达到足够的深度沿线统一标准十分重要。
挖沟标准一般普通土 1.2米、半石质1.0米、流沙0.8米穿越铁、公路时 1.2米上述沟底应加垫10CM细土或沙土，沟底宽度一般为30CM。
如同沟敷设两条或两条以上光缆时，光缆间应保持5CM的间距。
在路面表层经常受压的路段应预埋钢管或预放硬质塑料管。
布放光缆在遇有坡度、穿越铁、公路等特殊地段时应作"S"形敷设。
◆直埋光缆必须做"两防"措施⑴防雷：采用直埋光缆多数选用加强件、防潮层和铠装层这些金属件，容易遭受雷电冲击，损坏光缆严重时通信中断。
处理措施：A、局内接地方式 B、系统接地方式 C、光缆上方敷设屏蔽线。
⑵防腐、防鼠等。
1.6.2完工测试很多用户在选布线系统时，通常都只着眼于该产品是否符合认可标准，质量及价钱等；虽然以上各点的确是重要的一环，但又可有想过在施工过程中，施工队伍没有足够的知识，作出了不符合标准的施工程序，但用户又不是一个专业布线人员，往往就会出现一种付出与收获不相等而用户本身却不知情的情况。
