斜拉桥施工监控实施方案浅析为了使斜拉桥安全、优质和高速地建成，保证成桥后主梁线形符合设计要求，结构恒载受力状态接近设计期望值，在施工过程中必须对主桥进行严格的施工监测和控制。
本文结合芜湖市某斜拉桥的施工，探讨了该桥的施工控制方案，可供广大工程技术人员参考。
标签：斜拉桥；施工控制；应力；变形.1.施工控制（监控）目的与意义芜湖市某大桥是芜湖市一座在长江运输、旅游黄金交通线上独具特色的标志性建筑，其主桥结构为独塔单索面连续钢箱梁斜拉桥，标准跨径31+97.5+45m，主跨97.5m，桥宽36.5m，横向布置为：3.75m（人行道）+11.5m（机动车道）+6.0m（中央分隔带）+11.5m（机动车道）+3.75m（人行道）。
主塔采用型钢混凝土；主梁采用钢箱梁，梁高2.5m。
主跨设置8根斜拉索，为单索面斜拉索结构，采用锚拉板锚固于主梁中心腹板处，后锚索采用单根双索面结构，锚固于45m边跨梁端两侧。
主桥主要施工阶段如下：1）施工基础、墩台和索塔；2）搭设临时设施、吊装钢箱梁和钢梁连接；3）挂斜拉索和初张拉；4）拆除临时支架；5）第一次调整斜拉索索力，实现一期恒载结构线形；6）桥面系等二期恒载施工；7）第二次调整斜拉索索力，实现成桥线形为了使主桥安全、优质和高速地建成，保证成桥后主梁线形符合设计要求，结构恒载受力状态接近设计期望值，在施工过程中必须对主桥进行严格的施工监测和控制。
大跨度斜拉桥的设计与施工相关性很强，很多因素如所采用的施工方法、材料性能、浇筑程序、环境温度场、立模标高以及斜拉索的安装索力等都直接影响成桥的理论设计线形与受力，而施工的实际参数与设计参数的理想取值间存在客观上的差异，为此必须在施工现场采集必要的数据，通过参数辩识后，对理论值进行修正计算，最后斜拉索的安装索力予以适当的调整与控制，以满足设计的要求。
通过施工过程的监测、数据采集和优化控制，在施工中依据上一施工阶段的指标，预测下一施工阶段的指标，避免施工差错，定期标定索力等，尽可能减少施工方的索力调整工作量，缩短工期，节省投资。
斜拉桥施工监控方案一﹑概述1.1工程概况全桥跨径组成：2x（4x30）+2x（5x30）m组合箱梁+（125+220+125）m矮塔斜拉桥+（2x30）m组合箱梁+（42+70+42）m连续刚构+3x（5x30）m组合箱梁，桥梁全长1681.2m。
大桥主桥采用220m预应力混凝土矮塔斜拉桥，预应力混凝土单箱三室斜腹板截面，按整体式截面设计。
在斜拉索锚固点，设置横桥向贯通的横梁。
跨径布置为125+220+125m，主桥桥长470m。
主桥主梁全宽为26.5m。
桥面设2%的双向横坡，桥面横向布置为：0.5m(防撞护栏)+11.0m(机动车道)+0.50m(防撞护栏)+2.5m(索塔)+0.50m(防撞护栏)+11.0m(机动车道)+0.5m(防撞护栏)。
主梁边中跨比为0.568，支点处高8.0m，跨中高 3.5m。
箱高度和底板厚度均按 1.6次抛物线变化。
箱梁顶宽为26.5m，腹板斜率为1：3.142，底板宽度为变值，零号块顶、底板厚度分别为65cm和150cm，腹板厚110cm，其它块件顶板厚度为30cm，底板厚度从根部的110cm按 1.6次抛物线变化至跨中的28cm。
全桥在梁端、0号块和斜拉索主梁锚固点处均设置横隔梁，其余位置不设置横隔板。
其中0号块横隔板厚150cm，端横梁厚250cm，斜拉索主梁锚固点处横隔板厚30cm。
主梁采用预应力混凝土结构，设有纵、横、竖三向预应力，纵、横向预应力采用高强低松弛钢绞线，锚具采用群锚；竖向预应力采用精轧螺纹粗钢筋，布置在腹板及横隔板内。
索塔下塔柱采用双薄壁实体墩，桥墩横向宽13.5m，薄壁纵向厚 1.7m，间距为 2.6m，从美观上考虑，桥墩横向设置花瓶型凹槽。
承台尺寸为23.0x18.2m，承台厚 4.5m，基础采用钻孔灌注桩基础，每个索塔基础采用20根φ2.2m的钻孔灌注桩。
斜拉索为双索面，双排布置在中央分隔带上，每个索塔设有2×12对48根斜拉索，全桥共96根。
陈村特大斜拉索桥施工监测控制摘要：该文详细叙述了斜拉桥监控目的、调控原则、误差分析、监控重点和监控方法，可供类似工程借鉴、参考。
关键词：斜拉桥、斜拉索、施工监控1. 工程概况陈村特大桥为广州至高明高速公路广州段内的一座塔梁墩固结体系矮塔斜拉桥，主桥为(120+218+120)m，位于广州市番禺区钟村镇至佛山市顺德区陈村镇一带，上跨陈村水道。
斜拉索在塔顶处采用分丝管鞍座抗滑锚固体系，在主梁处采用拉索群锚锚固体系。
索面设置为单索面（双排索），布置在主梁的中央分隔带处,全桥共有68对斜拉索。
图1-1陈村特大桥结构布置（单位：cm）2. 监控目的通过现场的结构测试，跟踪计算分析及成桥状态预测得出合理的反馈控制措施，给施工过程提供决策技术依据，也为结构行为控制提供理论数据，从而正确地指导施工。
3. 控制精度和调控原则3.1 控制精度陈村特大桥各参数控制精度如表所示。
3.2调控原则标高与索力双控。
由于主塔不高，塔的刚度较大，拉索与主梁的夹角较小，因此主梁的线形控制以调整挂篮立模高程为主，斜拉索张拉时以索力控制为主。
4. 施工监控计算4.1 施工前期监控计算（1）设计复核计算为了保证施工监控计算的准确性，起到设计复核的作用，需对主要设计参数进行复核。
（2）合理成桥目标状态复核在确定最优成桥索力时，应考虑：①索力分布要尽量均匀。
②恒载状态。
③在恒载作用下，主塔的弯矩不能太大，并适当考虑活载的影响。
④荷载组合作用下，最大、最小应力均需在规范允许地范围内且有一定的安全储备。
⑤成桥状态桥面线形满足设计要求。
（3）施工监控预测计算，提供控制目标理论值在确定合理的成桥目标状态后，划分详细的施工阶段，进行施工监控预测计算。
通过施工监控预测计算可以得到理论施工过程各工况结构应力、内力、变形，将其与设计、规范值对比。
（4）结构参数敏感性分析结构的关键参数对于结构力学行为的影响进行系统的研究，进而确定合理的施工控制方案，指导制造和安装节段关键制造参数的选取，以及施工过程中的参数识别及误差评定均是有重要意义的。

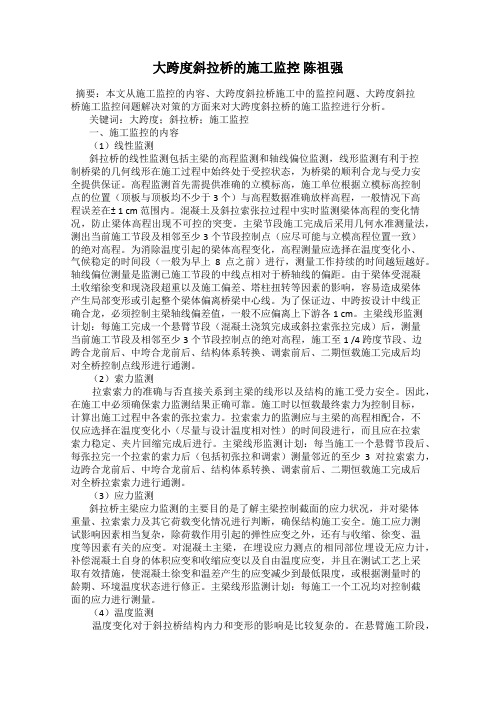

大跨度斜拉桥的施工监控陈祖强摘要：本文从施工监控的内容、大跨度斜拉桥施工中的监控问题、大跨度斜拉桥施工监控问题解决对策的方面来对大跨度斜拉桥的施工监控进行分析。
关键词：大跨度；斜拉桥；施工监控一、施工监控的内容（1）线性监测斜拉桥的线性监测包括主梁的高程监测和轴线偏位监测，线形监测有利于控制桥梁的几何线形在施工过程中始终处于受控状态，为桥梁的顺利合龙与受力安全提供保证。
高程监测首先需提供准确的立模标高，施工单位根据立模标高控制点的位置（顶板与顶板均不少于3 个）与高程数据准确放样高程，一般情况下高程误差在± 1 cm 范围内。
混凝土及斜拉索张拉过程中实时监测梁体高程的变化情况，防止梁体高程出现不可控的突变。
主梁节段施工完成后采用几何水准测量法，测出当前施工节段及相邻至少3个节段控制点（应尽可能与立模高程位置一致）的绝对高程。
为消除温度引起的梁体高程变化，高程测量应选择在温度变化小、气候稳定的时间段（一般为早上8点之前）进行，测量工作持续的时间越短越好。
轴线偏位测量是监测已施工节段的中线点相对于桥轴线的偏距。
由于梁体受混凝土收缩徐变和现浇段超重以及施工偏差、塔柱扭转等因素的影响，容易造成梁体产生局部变形或引起整个梁体偏离桥梁中心线。
为了保证边、中跨按设计中线正确合龙，必须控制主梁轴线偏差值，一般不应偏离上下游各1 cm。
主梁线形监测计划：每施工完成一个悬臂节段（混凝土浇筑完成或斜拉索张拉完成）后，测量当前施工节段及相邻至少3个节段控制点的绝对高程，施工至1 /4 跨度节段、边跨合龙前后、中垮合龙前后、结构体系转换、调索前后、二期恒载施工完成后均对全桥控制点线形进行通测。
（2）索力监测拉索索力的准确与否直接关系到主梁的线形以及结构的施工受力安全。
因此，在施工中必须确保索力监测结果正确可靠。
施工时以恒载最终索力为控制目标，计算出施工过程中各索的张拉索力。
拉索索力的监测应与主梁的高程相配合，不仅应选择在温度变化小（尽量与设计温度相对性）的时间段进行，而且应在拉索索力稳定、夹片回缩完成后进行。
斜拉桥施工监控实施方案一、背景介绍斜拉桥是一种采用钢索或钢带支撑的悬索桥，由于其结构独特，既具有大跨度、高刚度和抗震能力强等优点，因而成为现代桥梁中常见的一种类型。
斜拉桥的施工是一项复杂的过程，需要对各个施工节点进行监控和管理，以确保施工质量和安全。
本文将提出一种斜拉桥施工监控实施方案，以确保施工的顺利进行。
二、施工监控目标1.监控施工过程中的关键节点，例如吊装、焊接等环节，确保工艺规范执行。
2.监控施工现场的安全状况，确保工人和设备的安全。
3.监控材料的使用和质量，确保施工质量的达标。
4.监控施工进度和效率，及时发现并解决问题，降低施工风险。
三、施工监控方案1.安装监控摄像头：在施工现场关键位置安装监控摄像头，并确保其视野覆盖到施工的关键节点。
摄像头应具备高清晰度、远程控制和云端存储功能，以便监控人员随时查看施工情况。
2.实施视频监控：建立统一的视频监控系统，将各个摄像头的视频信号集中传输到监控中心。
监控中心配备专业的监控人员，对施工现场进行实时监控和录像存档，以备后期查阅和分析。
3.引入无人机：无人机可以通过航拍方式获取较大范围内的施工情况，能够提供更全面、更直观的信息。
同时，无人机还可以进行高空抛洒、巡查等任务，以增加施工现场的安全性和效率。
4.使用传感器：在施工桥梁上安装各种传感器，如温度传感器、位移传感器、应变传感器等，通过传感器可以实时监测桥梁的各项参数，以确保桥梁的结构安全和施工质量。
5.建立施工监控平台：通过互联网技术搭建施工监控平台，将各个监测数据集中管理，并提供实时监控和数据分析功能。
监控平台还可以与各个监测设备进行互联，实现数据共享和远程控制。
6.实施人员培训：对参与施工监控的人员进行专业培训，使他们熟悉监控设备的操作和维护，并了解施工监控的流程和要求。
培训还要强调施工监控的重要性和必要性，以提高监控人员的工作积极性和责任心。
四、风险和措施施工监控过程中可能会遇到各种风险，例如监控设备故障、数据传输中断、监控人员失误等。
南京长江二桥628m跨钢箱梁斜拉桥的关键施工工艺(一)南京长江二桥是一座跨越长江的斜拉桥，全长6840米，主跨628米，是世界上少数几座跨越长江的大型斜拉桥之一。
其中，628米的主跨是南京市市区内长江上第一座跨径超过600米的桥梁，也是全球少有的跨径超过600米、并且采用钢箱梁斜拉桥结构的桥梁。
在南京长江二桥建设期间，该桥的建设团队采用了一系列关键的工艺施工方案，保证了桥梁的高质量建设。
1. 钢箱梁制段施工工艺作为斜拉桥结构中的重要组成部分，南京长江二桥主跨采用的钢箱梁施工工艺非常关键。
在工程建设初期，团队采用了将吊装机械以及材料、区段装配、焊接设备集中在两侧桥台同时施工的方法，保证了整个施工期的进度与质量。
在该工艺的施工模式下，整个桥梁的各个构件可以分批次完成生产、运输、现场拼装和吊装，最终组装成主跨结构。
2. 钢箱梁吊装工艺钢箱梁的吊装作业是整个工程的一大难点。
在南京长江二桥的施工过程中，工作人员采用了吊装计算机辅助控制系统以及自动制模、自动调模、自动翻模等全套智能化技术。
这些先进技术可以准确地测量各个构件的位置，根据模拟算法，计算出整个工序中的每一个方案，并实时监测吊装过程中可能发生的问题，保证了吊装的安全性和准确度。
3. 斜拉索锚固工艺南京长江二桥斜拉索锚固处于高空和窄缝状态，加上斜拉索的高度和重量巨大，给斜拉索锚固工艺施工带来了极大的难度。
在施工过程中，工程建设团队采用了先制作再吊装的方法，先将斜拉索预制好的桩座吊放到构架上，然后调整斜拉索预应力，最后在现场进行锚固施工。
这种方式不仅保证了施工的安全性，还保证了斜拉索锚固的精度。
4. 桥墩环框制作工艺南京长江二桥的桥墩环框结构相对比较特殊，特别是在自锚式钢筋收敛桩的基础上，设置了变截面的拐角形车架，其施工难度极大。
为此，工程建设团队在施工过程中采取了利用旋转支座，对传统的桥墩模板进行改良，并使用特殊材料进行制作和安装的方法。
这种工艺可以迅速准确及时地实现环境的转换，降低施工难度，并给整个工程的高效进展保驾护航。
斜拉桥施工阶段监测监控的内容和方法文武松1,王邦楣2(1.铁道部大桥局芜湖桥指挥部,安徽芜湖241001;2.铁道部大桥局桥科院,湖北武汉430034)摘 要:基于铁道部大桥工程局桥梁科学研究院对近年来一些大型斜拉桥施工监测监控工作的总结,介绍了监测监控机构及其监控管理,斜拉桥在施工阶段监测监控的内容和方法,阐述了监测监控的实施原则及其重要性,并对监测结果提出了具体要求。
关键词:斜拉桥;桥梁观测;施工监控;监控系统中图分类号:U 445.1 文献标识码:A 文章编号:1003-4722(1999)04-0063-08收稿日期:1999-08-02作者简介:文武松(1964-),男,高级工程师,1986年毕业于河海大学工程力学专业,工学学士,1989年毕业于西南交通大学桥梁工程专业,工学硕士,现为西南交通大学桥梁专业博士研究生。
1 引 言在桥梁工程中,随着技术水平的提高,跨度不断增大,结构型式也愈趋复杂,工艺越来越先进。
为确保桥梁施工安全顺利,施工过程中的监测监控受到了工程师的高度重视。
近几年,桥梁科学研究院相继承担了一些大型桥梁在施工阶段的监测监控工作[1][2][3],获得了丰富的实践经验。
基于前段工作的总结,下面介绍一些斜拉桥在施工阶段监测监控的内容和方法、监测监控的实施原则及其重要性,并且对监测结果提出一些具体要求。
2 桥梁施工阶段的监测监控桥梁施工阶段的控制是一个系统工程,主要包括二部分。
一部分是数据采集系统,即监测;另一部分是数据分析处理系统,即监控。
前者是利用事先在塔、梁和拉索等主要部位埋设数种性能各异的传感器和相关的测试仪器获得大量的数据,包括几何参量和力学参量。
监控则是利用高效计算机程序,对数据进行分析处理,并确定下一个阶段的施工参数。
通过二者的有机结合,调整控制桥梁的内力和线形,实现桥跨结构的内力和线形同时达到设计预期值,确保桥梁施工安全和正常运营,并保证具有优美的外观形状[4][5][6]。
