开关电源工作原理超详细解析开关电源（Switching Power Supply）是一种先将输入交流电转换为直流电，再通过变换器和开关元件进行调制和控制，最终输出所需电压和电流的电源装置。
它可以高效地进行能量转换，减少功耗，适用于各种电子设备。
下面将详细解析开关电源的工作原理。
1.开关电源的基本组成开关电源由输入滤波器、整流器、脉宽调制器、变压器、输出滤波器和反馈电路组成。
-输入滤波器：用于滤除输入电源中的干扰信号，并平滑输送到整流器。
-整流器：将交流电转换为直流电，常用的整流方式有全波整流和半波整流。
-脉宽调制器：根据反馈信号调整开关管的导通时间，控制开关元件的开关频率和占空比。
-变压器：将输入电压转换为所需的输出电压，并通过与脉宽调制器协调工作来控制输出电压的稳定性。
-输出滤波器：用于平滑输出电压，减少纹波幅度，并滤波输出电流。
-反馈电路：通过采样输出电压并与目标电压进行比较，产生反馈信号控制脉宽调制器的输出。
2.工作原理-输入滤波：交流电经过输入滤波器后，去除干扰信号，并保持电压稳定。
输入滤波器通常由电容和电感组成，它们通过电压和电流的交替变化，将输入电源趋于稳定。
-变压：通过变压器将输入电压进行转换，以获得需要的输出电压。
变压器一般由磁性材料、绕线、磁心等组成，通过众多的绕线匝数比实现输入电压于输出电压的变化。
-输出滤波：经过变压器的输出信号包含较多的纹波幅度，通过输出滤波器将纹波幅度减小到可以忽略不计的程度。
输出滤波器通常包括电感和电容，通过滤除高频杂波和平滑输出电流。
3.脉宽调制脉宽调制器是开关电源中至关重要的一个部件，负责控制开关元件（如晶体管或MOSFET）的开关频率和占空比，以调节输出电压的稳定性。
- 控制开关频率：脉宽调制器根据输出电压的需求，采用不同的控制方式，例如固定频率PWM（Pulse-Width Modulation）、可变频率PWM和电流模式控制。
通过调整开关频率，可以实现对输出电压的精确控制。
开关电源工作原理详解析开关电源是一种常见的电源供应器件，具有高效率、稳定性和可靠性等优点。
本文将详细解析开关电源的工作原理，包括其基本构成、工作过程以及相关应用。
一、基本构成开关电源主要由输入端、输出端、开关管、变压器、整流电路、滤波电路和稳压电路等组成。
输入端：负责接收交流电源输入，并通过变压器进行电压变换。
输入滤波电路：用于滤除交流电源输入时的干扰信号，保证后续电路正常工作。
整流电路：将输入的交流电转换为直流电，一般采用整流桥或者整流二极管进行整流。
滤波电路：通过滤波电容和滤波电感对整流电路输出的脉动电流进行滤波，使其变为更为纯净的直流电。
开关管：起到开关的作用，通过开关管的导通和关断，将高频信号传送到变压器。
变压器：将输入的电压进行变换，可以降压或升压，以满足输出端的要求。
稳压电路：控制输出电压的稳定性，通过反馈电路控制开关管的导通和关断，保持输出电压恒定。
二、工作过程1. 导通状态：开关管导通，电流从输入端经过变压器进入输出端。
在导通状态下，开关管内部电阻很小，电流能够顺利通过。
通过变压器的转换作用，电压可以降低或升高，然后通过整流电路和滤波电路处理，输出为直流电。
2. 关断状态：开关管关断，电流中断。
在关断状态下，开关管内部电阻很大，电流无法通过。
由于开关管的关断，变压器产生磁场的能量无处释放，因此会产生反向电压，反向电压的存在使得电流继续流动，这一能量会被储存在电感中。
通过不断交替地在导通状态和关断状态之间进行切换，开关电源可以实现高效率的电能转换，进而向输出端提供稳定的直流电。
三、应用领域开关电源由于其高效性和可靠性，广泛应用于各个领域。
以下是一些常见的应用：1. 电子产品领域：如电脑、手机、电视等消费电子产品，它们都需要稳定的直流电供应。
2. 工业自动化：在工业生产中，很多设备需要稳定可靠的电源，开关电源可以满足这些需求。
3. 通信设备：无论是固定电话、移动通信基站还是网络交换设备，都需要开关电源来提供稳定的电能。
开关电源工作原理及维修技巧开关电源是一种将交流电转换为稳定直流电的电子设备，广泛应用于各种电子设备和系统中。
了解开关电源的工作原理，对于工程技术人员和维修人员来说至关重要。
本文将介绍开关电源的工作原理，并提供一些常见问题的维修技巧。
一、开关电源的工作原理开关电源通过使用电子器件（如开关管、二极管和电感等）将交流电转换为高频脉冲电流，再通过滤波和稳压电路得到稳定的直流电。
下面将详细介绍开关电源的主要工作原理。
1. 输入滤波：开关电源的输入端会接入交流电源，而交流电源会带有各种干扰信号。
为了保证开关电源的正常工作，需要通过输入滤波电路来滤除这些干扰信号。
输入滤波电路一般由电容器和电感器组成，能够有效地滤除高频和低频的干扰信号。
2. 整流和滤波：经过输入滤波后，交流电会被整流电路转换为直流电。
整流电路通常使用二极管桥整流器来实现。
然后，通过输出滤波电路对整流后的直流电进行滤波处理，以去除直流电中的纹波电压，得到相对稳定的直流电。
3. 高频开关转换：直流电经过滤波后，会进入开关电源的核心部件——开关电路。
开关电路由开关管（如MOSFET、IGBT等）组成，通过快速开关操作将直流电转换为高频脉冲电流。
4. 变压器：高频脉冲电流进一步经过变压器的转换，得到所需的电压大小。
通过变压器的变换比例，可以实现升压、降压或保持电压稳定的功能。
5. 输出调节和稳压：经过变压器转换后的电流会进入稳压电路，稳压电路通常由反馈电路、误差放大器和控制开关管等组成。
利用反馈电路监测输出电压的变化情况，并与设定的参考电压进行比较，在误差放大器和控制开关管的调节下，保持输出电压稳定在设定值。
二、开关电源的常见故障和维修技巧1. 电源无输出或输出电压波动大：可能原因：- 输入端电源线异常，如插头松动或电源线破损。
- 滤波电容故障，需要检查滤波电容是否损坏或漏电。
- 开关管故障，开关管可能损坏或短路，需要更换。
- 控制电路故障，检查反馈电路和误差放大器是否正常工作。

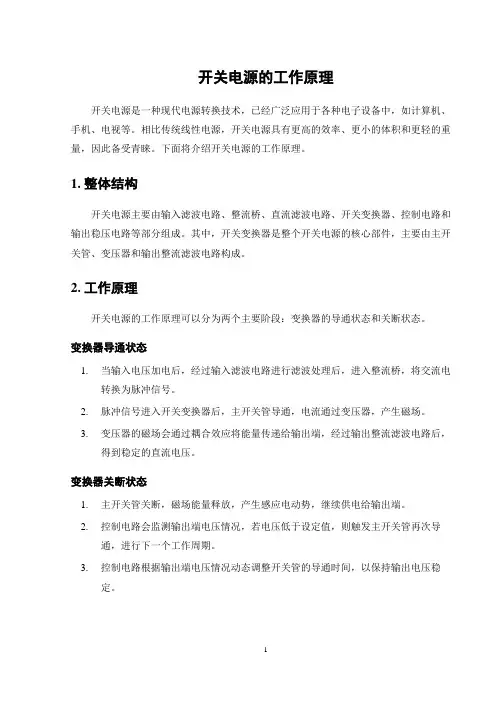

开关电源的工作原理开关电源是一种现代电源转换技术，已经广泛应用于各种电子设备中，如计算机、手机、电视等。
相比传统线性电源，开关电源具有更高的效率、更小的体积和更轻的重量，因此备受青睐。
下面将介绍开关电源的工作原理。
1. 整体结构开关电源主要由输入滤波电路、整流桥、直流滤波电路、开关变换器、控制电路和输出稳压电路等部分组成。
其中，开关变换器是整个开关电源的核心部件，主要由主开关管、变压器和输出整流滤波电路构成。
2. 工作原理开关电源的工作原理可以分为两个主要阶段：变换器的导通状态和关断状态。
变换器导通状态1.当输入电压加电后，经过输入滤波电路进行滤波处理后，进入整流桥，将交流电转换为脉冲信号。
2.脉冲信号进入开关变换器后，主开关管导通，电流通过变压器，产生磁场。
3.变压器的磁场会通过耦合效应将能量传递给输出端，经过输出整流滤波电路后，得到稳定的直流电压。
变换器关断状态1.主开关管关断，磁场能量释放，产生感应电动势，继续供电给输出端。
2.控制电路会监测输出端电压情况，若电压低于设定值，则触发主开关管再次导通，进行下一个工作周期。
3.控制电路根据输出端电压情况动态调整开关管的导通时间，以保持输出电压稳定。
3. 特点与优势开关电源相比线性电源具有以下特点和优势：1.高效率：开关电源利用高频开关原理，能够降低能量损耗，提高整体效率。
2.体积小巧：采用高频开关技术，使得开关电源可以更小型化，更适用于各种小型电子设备。
3.稳定输出：通过控制电路的精确调节，开关电源能够稳定输出所需的电压和电流。
4.节能环保：由于高效率的特点，开关电源的节能效果显著，有助于减少电能消耗和环境污染。
4. 结语开关电源作为一种先进的电源转换技术，具有高效、稳定、小型化等优势，广泛应用于各种电子设备中。
了解开关电源的工作原理有助于我们更好地理解其工作过程，也有助于我们在实际应用中更好地设计和维护电子设备。
希望本文对您有所帮助。
