铁物相分析方法

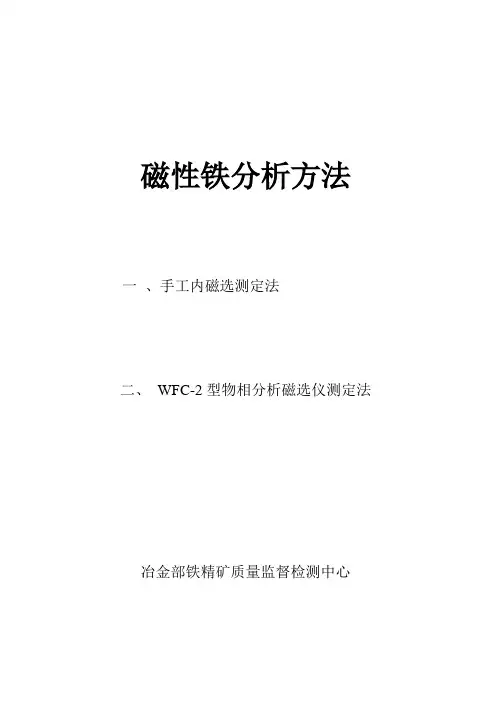

磁性铁分析方法一、手工内磁选测定法二、WFC-2型物相分析磁选仪测定法冶金部铁精矿质量监督检测中心一、手工内磁选法测定磁性铁（mFe）1、方法提要：根据含铁物的磁性强弱，从磁化系数≥3000*10-6cm3/g为磁性铁界限，在规定矿样粒度为-200目，磁块有效磁感应强度（套外测量）为90±10毫特斯拉（900±100高斯）时，用人工反复磁选分离，获得磁性铁矿物，用重铬酸钾容量法测定其中的铁即为磁性铁。

2、试剂：2.1盐酸（ρ=1.19g/ml）2.2氯化亚锡溶液（10%）：称取10g氯化亚锡溶于20ml热盐酸（ρ=1.19g/ml）中，用水稀释至100ml混匀。

2.3氯化汞饱和溶液2.4 二苯胺磺酸钠溶液（0.2%）2.5硫磷混酸：将150ml硫酸（ρ=1.84g/ml）在搅拌下缓慢注入700ml水中，再加150ml磷酸（ρ=1.70g/ml）2.6硫酸亚铁铵溶液C[(NH4)2Fe(SO4)26H2O]≌0.04mol/L:称取15.7g硫酸亚铁铵[(NH4)2Fe(SO4)26H2O]溶于硫酸（5+95）中，移入1000ml容量瓶中，用硫酸（5+95）稀释到剂度，混匀。

2.7重铬酸钾标准液C[K2Cr2O7]=0.005968mol/L:称取1.7558g预先在150℃烘干1小时的重铬酸钾（基准试剂）溶于水中，移入1000ml容量瓶中，用水稀释至刻度，混匀。

3、仪器与工作参数：3.1永久磁铁（圆柱形）：规格Ф2*1.5（cm）～Ф2*2.5（cm），外面套上一个平底试管（永久磁铁用一块塑料薄膜包起来，便于从试管中取出、放进）3.2 工作参数：套外底部测量磁感应强度为90±10毫特斯拉（900±100高斯）4、分析方法：称取0.2000g试样于培养皿（Ф7～9cm）中加20～30ml水，轻轻将样中摇散，用带有玻璃外套的永久磁铁贴近培养皿底部，循回进行磁选，将外套连同永久磁铁一起取出，用水小心冲洗被吸在外套底部的磁性矿物并转移至另一培养皿中，，经过多次磁选直至原培养皿中没有磁性矿物为止，将得到的磁性部分再反复进行2～3次磁选，以除掉夹带的非磁性矿物。

铁矿石物相分析与研究摘要：铁是地壳中分布最为广泛的元素之一。

但具有工业价值的铁矿石则为数不多。

铁矿石的物相分析工作，对我们采矿、选矿有着重要意义。

铁矿物存在状态不同、晶体结构不同、风化程度不同。

评价铁矿床的经济价值和矿床储量的计算不取决于铁的绝对含量，而与铁在矿石中的存在状态及其含量有关，铁矿物中有好多矿物还没有被我们开发利用。

因为由同一元素组成的不同矿物，在工业处理上的难易程序和方法是不同的，所付出的经济代价也不相同，所以由该元素所组成的不同矿物是否能够全部被提取和利用率的大小也不相同，这就要求我们必须准确地确定由同一元素组成的不同矿物的百分含量。

因此，按照我们测定菱铁矿、磁铁矿、磁黄铁矿、赤褐铁矿、黄铁矿、铁的硅酸盐的物相分析，研究其分离测定流程，是必不可少的，便于生产单位更好完成生产任务。

关键词：铁矿石物相分析磁铁矿菱铁矿赤褐铁矿黄铁矿硅酸铁铁是地壳中分布最广泛元素之一，平均含量均为5.63%，仅次于氧、硅和铝，在地壳中名列第四。

含铁的矿物种类很多，其中有工业价值可作为炼铁原料的铁矿石主要有磁铁矿（Fe3O4）、赤铁矿（Fe2O3）、镜铁矿（Fe2O3）、针铁矿（Fe2O3·H2O）、褐铁矿（Fe2O3·nH2O）和菱铁矿（FeCO3）等。

黄铁矿（FeS2）、白铁矿（FeS2）、磁黄铁矿（FenSn+1）、毒砂（FeAsS）和臭虫石（FeAsS4·2H2O）等含铁矿物因含有大量的硫和砷，尽管含铁量也很高，但不能作为炼铁的原料，不能列入铁矿石的范围。

此外含铁的硅酸盐或磷酸盐也不是铁矿石。

评价铁矿床的经济价值和计算的矿床储量并不取决于铁的绝对含量，而与铁在矿石中的存在状态及其含量有关。

由于各种铁矿石化学成分和物理性质的差异，对不同矿物成份铁矿石进行评选和冶炼时，就要采用不同工艺流程，因此，对铁矿石进行地质评价和工业利用时，铁矿石的物相分析，就成为一项必不可少工作。

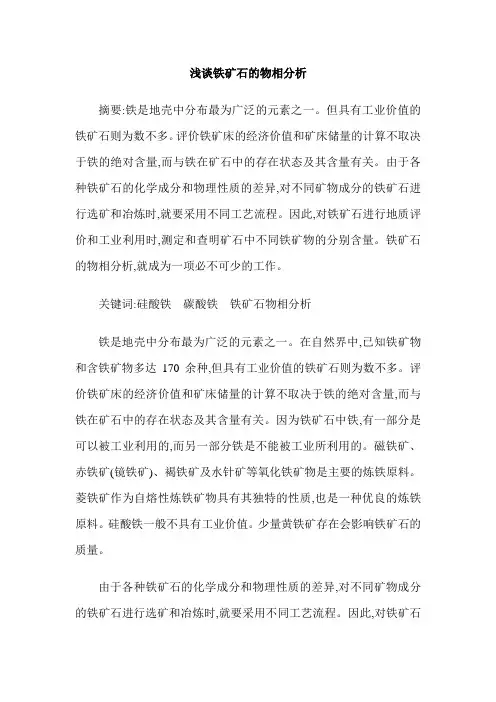

浅谈铁矿石的物相分析摘要:铁是地壳中分布最为广泛的元素之一。

但具有工业价值的铁矿石则为数不多。

评价铁矿床的经济价值和矿床储量的计算不取决于铁的绝对含量,而与铁在矿石中的存在状态及其含量有关。

由于各种铁矿石的化学成分和物理性质的差异,对不同矿物成分的铁矿石进行选矿和冶炼时,就要采用不同工艺流程。

因此,对铁矿石进行地质评价和工业利用时,测定和查明矿石中不同铁矿物的分别含量。

铁矿石的物相分析,就成为一项必不可少的工作。

关键词:硅酸铁碳酸铁铁矿石物相分析铁是地壳中分布最为广泛的元素之一。

在自然界中,已知铁矿物和含铁矿物多达170余种,但具有工业价值的铁矿石则为数不多。

评价铁矿床的经济价值和矿床储量的计算不取决于铁的绝对含量,而与铁在矿石中的存在状态及其含量有关。

因为铁矿石中铁,有一部分是可以被工业利用的,而另一部分铁是不能被工业所利用的。

磁铁矿、赤铁矿(镜铁矿)、褐铁矿及水针矿等氧化铁矿物是主要的炼铁原料。

菱铁矿作为自熔性炼铁矿物具有其独特的性质,也是一种优良的炼铁原料。

硅酸铁一般不具有工业价值。

少量黄铁矿存在会影响铁矿石的质量。

由于各种铁矿石的化学成分和物理性质的差异,对不同矿物成分的铁矿石进行选矿和冶炼时,就要采用不同工艺流程。

因此,对铁矿石进行地质评价和工业利用时,测定和查明矿石中不同铁矿物的分别含量,就成为一项必不可少的工作。

确定各种铁化合物的存在形式及其含量,对于地质评价,综合利用及选矿,冶金都有着重要的意义。

在旧的地质规范中,规定测定“三铁”,即全铁、二价铁和可溶铁。

认为以二价铁的含量判断磁铁矿的含量或矿石的可选性,并以为磁铁矿、赤铁矿、褐铁矿、菱铁矿易溶于稀盐酸属于可溶铁,可溶铁的矿物易于选别还原,作为评价铁矿重量的一项主要指标和计算储量的主要数据。

实践证明,在进行可溶铁分析时,某些硅酸铁矿物,特别是易溶硅盐酸铁矿物,如铁橄榄石、绿泥石等也不同程度地溶于稀盐酸,因而在可溶铁的含量中也包括了部分难以选冶利用的硅酸盐成分。

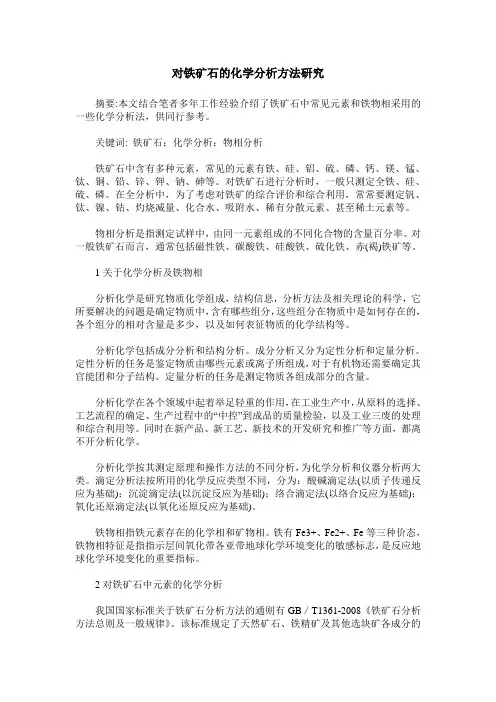

对铁矿石的化学分析方法研究摘要:本文结合笔者多年工作经验介绍了铁矿石中常见元素和铁物相采用的一些化学分析法，供同行参考。

关键词: 铁矿石；化学分析；物相分析铁矿石中含有多种元素，常见的元素有铁、硅、铝、硫、磷、钙、镁、锰、钛、铜、铅、锌、钾、钠、砷等。

对铁矿石进行分析时，一般只测定全铁、硅、硫、磷。

在全分析中，为了考虑对铁矿的综合评价和综合利用，常常要测定钒、钛、镍、钴、灼烧减量、化合水、吸附水、稀有分散元素、甚至稀土元素等。

物相分析是指测定试样中，由同一元素组成的不同化合物的含量百分率。

对一般铁矿石而言，通常包括磁性铁、碳酸铁、硅酸铁、硫化铁、赤(褐)铁矿等。

1关于化学分析及铁物相分析化学是研究物质化学组成，结构信息，分析方法及相关理论的科学，它所要解决的问题是确定物质中，含有哪些组分，这些组分在物质中是如何存在的，各个组分的相对含量是多少，以及如何表征物质的化学结构等。

分析化学包括成分分析和结构分析。

成分分析又分为定性分析和定量分析。

定性分析的任务是鉴定物质由哪些元素或离子所组成，对于有机物还需要确定其官能团和分子结构。

定量分析的任务是测定物质各组成部分的含量。

分析化学在各个领域中起着举足轻重的作用，在工业生产中，从原料的选择、工艺流程的确定、生产过程中的“中控”到成品的质量检验，以及工业三废的处理和综合利用等。

同时在新产品、新工艺、新技术的开发研究和推广等方面，都离不开分析化学。

分析化学按其测定原理和操作方法的不同分析，为化学分析和仪器分析两大类。

滴定分析法按所用的化学反应类型不同，分为：酸碱滴定法(以质子传递反应为基础)；沉淀滴定法(以沉淀反应为基础)；络合滴定法(以络合反应为基础)；氧化还原滴定法(以氧化还原反应为基础)。

铁物相指铁元素存在的化学相和矿物相。

铁有Fe3+、Fe2+、Fe等三种价态，铁物相特征是指指示层间氧化带各亚带地球化学环境变化的敏感标志，是反应地球化学环境变化的重要指标。

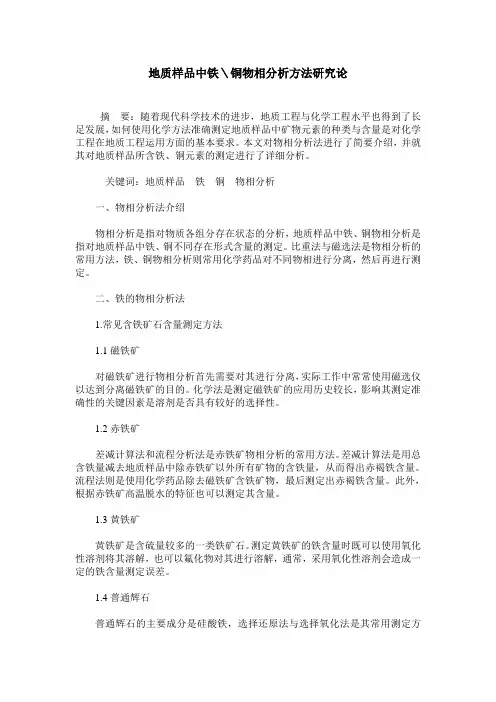

地质样品中铁＼铜物相分析方法研究论摘要：随着现代科学技术的进步，地质工程与化学工程水平也得到了长足发展，如何使用化学方法准确测定地质样品中矿物元素的种类与含量是对化学工程在地质工程运用方面的基本要求。

本文对物相分析法进行了简要介绍，并就其对地质样品所含铁、铜元素的测定进行了详细分析。

关键词：地质样品铁铜物相分析一、物相分析法介绍物相分析是指对物质各组分存在状态的分析，地质样品中铁、铜物相分析是指对地质样品中铁、铜不同存在形式含量的测定。

比重法与磁选法是物相分析的常用方法，铁、铜物相分析则常用化学药品对不同物相进行分离，然后再进行测定。

二、铁的物相分析法1.常见含铁矿石含量测定方法1.1磁铁矿对磁铁矿进行物相分析首先需要对其进行分离，实际工作中常常使用磁选仪以达到分离磁铁矿的目的。

化学法是测定磁铁矿的应用历史较长，影响其测定准确性的关键因素是溶剂是否具有较好的选择性。

1.2赤铁矿差减计算法和流程分析法是赤铁矿物相分析的常用方法。

差减计算法是用总含铁量减去地质样品中除赤铁矿以外所有矿物的含铁量，从而得出赤褐铁含量。

流程法则是使用化学药品除去磁铁矿含铁矿物，最后测定出赤褐铁含量。

此外，根据赤铁矿高温脱水的特征也可以测定其含量。

1.3黄铁矿黄铁矿是含硫量较多的一类铁矿石。

测定黄铁矿的铁含量时既可以使用氧化性溶剂将其溶解，也可以氟化物对其进行溶解，通常，采用氧化性溶剂会造成一定的铁含量测定误差。

1.4普通辉石普通辉石的主要成分是硅酸铁，选择还原法与选择氧化法是其常用测定方法。

氢气还原法是具有代表性的选择还原法，然而，其却存在测定误差较大的缺陷，在大批量测定工作中使用较为合适。

1.5菱铁矿测定菱铁矿铁含量的关键是对其所含碳酸铁的溶解，既要保证碳酸铁的完全溶解，又要避免铁的硫化物溶解。

碳酸铁含量的测定主要依靠光度法对Fe2+的测定。

2.铁的物相分析法方法介绍2.1分析测量所需药品与仪器为了对含有磁铁矿、赤铁矿、黄铁矿、菱铁矿、普通辉石等矿石的地质样品进行准确的物相分析，可选用浓HCl、浓HNO3、浓H2SO4、NH4F及NaCl 等化学试剂,并将浓硫酸与磷酸进行混合，此外还需配制浓度合适的重铬酸钾溶液与邻菲罗啉溶液，为准确测定光度值应使用分光光度计与吸光光度计。

一、全铁的测定——氯化亚锡还原滴定法1.试剂配制重铬酸钾标准溶液，称取1.7559g预先在150℃烘干1h的重铬酸钾（基准试剂）于250 mL烧杯中，以少量水溶解后，移入1L容量瓶中，用水定容。

硫磷混合酸（1），15+15+70，将150mL浓硫酸缓缓倒入700mL水中，冷却后加入150mL磷酸，搅匀。

氯化亚锡溶液，100g/L，称取10g氯化亚锡（SnCl2）溶于10 mL盐酸中，用水稀释至100 mL。

氯化高汞（HgCl2）饱和溶液。

硫磷混合酸（2）：硫酸+磷酸= 2+3。

二苯胺磺酸钠（C6H5NHC6H4SO3Na）溶液，5g/L。

3.分析步骤硫磷混酸（2）分解试样：称取0.2000g试样于250mL锥形瓶中，加0.5g氟化钠，用少许水润湿后，加入10mL硫磷混合酸（2+3），摇匀。

在高温电炉上溶解完全，直至冒出三氧化硫白烟，取下冷却，加入20mL盐酸，低温加热至近沸，取下趁热滴加氯化亚锡溶液至铁（Ⅲ）离子的黄色消失，用水冲洗杯壁。

流水冷却至室温后，加入10mL氯化高汞饱和溶液（过量），摇动后放置2~3 min，加水至120mL左右，加5滴5g/L二苯胺磺酸钠指示剂，用重铬酸钾标准溶液滴定至紫色。

与试样分析的同时进行空白试验。

过氧化钠分解试样：称取0.2000 g试样置于刚玉坩埚或者银坩埚中，加2~3g氢氧化钠，混匀，再覆盖1g过氧化钠。

置于马弗炉中于680℃熔融10 min，取出，冷却。

将坩埚放入250mL烧杯中，盖上表皿，加水20mL、盐酸20mL，浸取熔块。

待熔块溶解后，用5%盐酸洗净坩埚，在电炉上加热溶解至近沸，并维持数分钟。

取下趁热滴加氯化亚锡溶液至铁（Ⅲ）离子的黄色消失，并过量2滴。

用水冲洗杯壁。

流水冷却至室温后，加入10mL氯化高汞饱和溶液，摇动后放置2~3min，加15mL硫磷混合酸（15+15+70），加水至120mL左右，加5滴5g/L二苯胺磺酸钠指示剂，用重铬酸钾标准溶液滴定至紫色。

铁矿石物相分析标准物质的研制Ο郭茂生Π　唐肖玫　王　峰　王加恩冶金部中南冶金地质研究所　宜昌　443003 摘要　介绍了研制铁矿石物相分析标准物质的研制工艺及技术关键,列出了磁性铁中铁、碳酸铁中铁、赤(褐)铁矿中铁、硫化铁中铁、硅酸铁中铁和全铁的原始数据和定值数据。

所研制的6个标准物质已于1995年被国家技术监督局批准为一级标准物质,编号为G BW07271～07276。

关键词　标准物质　物相分析　铁矿石 近十几年来,铁矿石物相分析提供的大量数据在铁矿地质勘探、矿床评价以及资源利用等方面起到了重要作用。

1981年由地矿部和冶金部共同颁发的《铁矿地质勘探规范(试行)》中规定:①铁矿基本分析项目主要做全铁(T Fe)分析,取消过去分析可溶铁(S Fe)的要求;②采用物相分析确定的磁性铁(M Fe)对全铁(T Fe)的占有率作为划分矿石类型的依据;③针对不同矿床、不同矿石类型的含铁矿物的共生组合特征,选用合理的物相分析方法,测定铁矿石中铁的各种物相。

为适应“规范”要求,由冶金部地质总局组织,国内十多个单位的共同努力,建立了一套铁矿石物相分析方法[1],这套方法可以分别测定铁矿试样中磁性铁、碳酸铁、硫化铁、赤(褐)铁矿及硅酸铁中铁的含量。

随后,冶金部地质总局又于1983年组织制订了铁矿物相分析允许偶然误差。

但是目前国内外还没有可供用作铁矿石物相分析质量监控的标准物质。

作者历经两年多的试验研究,在8个单位参与协作下,研制成功了6种铁矿石物相分析标准物质,并于1994年通过了冶金部组织的专家鉴定。

1995年被国家技术监督局批准为国家一级标准物质,编号分别为G BW 07271～07276。

参加研制的9个单位、代号及负责人分别是:01冶金部武汉钢铁研究所谌文华02冶金部东北地勘局测试中心刘连汉03有色总公司西北有色地质研究所龚美菱04地矿部安徽地质实验研究所孙乃坤05冶金部中南冶金地质研究所郭茂生06冶金部天津地质研究院邹金生07冶金部首钢地质勘查院苏锡泉08地矿部成都综合岩矿测试中心杨乐山09广州有色金属研究院林善良1　研制工艺111　样品采集原则基于我国铁矿资源丰富、矿石类型多和分布范围广的特点,采样时主要考虑:①采集的样品应是我国主要铁矿床类型;②采集地区和矿石形成时代在我国具有代表性;③样品中铁的各物相相数要齐,代表性要强,以磁性铁为主,次为碳酸铁和赤(褐)铁,同时亦兼顾到硫化铁和硅酸铁;④不同样品中同一种铁的物相中铁含量要有较大的变化,构成—113—第15卷第4期1996年12月 岩　矿　测　试ROCK AND MIN ERAL ANAL YSISVol.15,No.4December,1996ΟΠ郭茂生　男,高级工程师;唐肖玫　女,教授级高工;均从事化学物相分析研究。

岩矿样品中铁物相分析摘要：铁是地壳中分布最为广泛的一种元素，但富含工业价值的铁矿石并不多，计算矿床储量，评价岩矿的经济价值具有极为重要的经济价值。

各类铁矿石的物理性质与化学成分存在一定的差异，在对其进行评选与冶炼的过程中，做好岩矿样品中铁的物相分析，可为工艺流程的选择等提供重要的信息支持。

当前铁物相分析研究逐渐受到了重视，但仍然存在不够完善、不够系统的问题，多数在特定的矿区内制定分析流程。

在实践用过的过程中，铁物相分析开始根据矿区特点、岩矿鉴定工作、地质工程需求等，进行了具体的分析与应用，而铁物相分析的方法也得到了发展。

本文就岩矿样品中铁矿石一般的物相分析方法的研究现状、方法等进行探究，以供参考。

关键词：岩矿样品；铁物相分析；现状；分析方法在当前时代背景下，我国的化学工程水平与地质工程水平得到了长足发展，而工业利用对岩矿样品中的物相分析提出了更高的要求。

在地壳中广泛分布的元素中，铁是最具代表性的一种元素，其平均含量仅次于氧、硅、铝。

就具有工业价值、可作为炼铁原料的铁矿石来看，赤铁矿（Fe2O3）、磁铁矿（Fe3O4）、褐铁矿（Fe2O3•nH2O）等具有广泛的应用，而白铁矿（FeS2）、黄铁矿（FeS2）等虽然也具有较高的含铁量，但由于含有大量的硫等杂质，并不能作为炼铁的原料。

在对岩矿进行地质评价与工业利用的过程中，铁物相分析是必不可少的一项工作。

一、岩矿样品中铁物相研究现状由于物相分析是通过选择溶解(或保留)的手段测量某一相态元素或化学物的含量,因此, 试样的粒度、磨样方式、浸取条件的选择等问题都值得重视。

清楚了解矿区的矿物组合特征是建立选择浸取条件的重要前提。

不同矿区铁矿石的铁矿物种类差别很大,矿物组合不同,再加上铁矿物与某些含铁但不是铁矿物的化学性质很近似因此,制定一个通用的铁矿石物相分析方法是非常困难的。

在岩矿中，铁主要以氧化物（磁铁矿、赤铁矿）、氢氧化物（针铁矿、褐铁矿）、碳酸盐（菱铁矿）等状态存在，有时也伴生硫化矿物（磁黄铁矿、黄铁矿）。

第五部分选矿学设计型综合实验指导实验一某铁矿磁选试验研究一、试验目的：1 使学生巩固课堂所学的专业知识，提高动手能力。

2 培养学生使用参考书，文献等其它资料的查阅能力。

3 使学生掌握处理一种矿石所需的一整套方法，做一次综合训练。

4 通过选矿试验，确定某铁矿中有价铁的选别方法和工艺流程，查明影响选别过程的工艺因素和最佳条件，提出最终选别指标。

委托方对精矿质量的要求是：铁精矿品位TFe>65%，铁精矿中含S<0.5% 。

本实验课，要求学生掌握以下环节：（1）根据矿石性质，拟定选矿试验方案。

（2）研究前试样的制备方法。

（3）磁选条件试验、阶段选别的做法、目的以及最终指标的计算方法。

（4）磁性分析的目的和作法。

（5）选矿产品的考察：产品筛、水析及粒径回收率的确定方法。

（6）试验结果的处理，试验报告的编写。

二、实验内容1 采样与矿样制备1.1采样由委托方负责采样，并对矿样进行化验。

通过肉眼和显微镜对其矿石的颜色、形状、发光性、晶体的结晶粒度、结构构造等进行观察，对矿石的密度，硬度，含泥含水量以及矿石的氧化程度有初步的认识。

1.2矿样制备将原始矿石破碎至—2mm。

其制备过程包括破碎、筛分、混匀、缩分等。

其制备流程如图1所示。

2原矿性质研究2.1 多元素分析多元素分析是对矿石中所含的多个重要或较重要的元素进行定量的化学分析，将制备好的试验样取40g进行多元素分析，在此试验中对可对Fe，SiO2，Al2O3，S，P，CaO，MgO，TiO2等元素进行分析。

2.2铁物相分析将制备好的最终矿样取若干克进行铁物相分析，确定矿石中磁性铁、赤褐铁、碳酸铁、硫化铁，硅酸铁的含量，从而确定选别方案和流程。

2.3原矿-2mm粒度筛析为了确定原矿-2mm粒级组成及各粒级的品位，现取试验样50g，进行套筛筛析试验。

筛子规格从上到下依次为80目、160目和200目，记录筛细产物中各粒级含量及品位分布，做出粒度正负累计曲线。

世上无难事，只要肯攀登铁矿石物相分析铁矿石中，铁主要以氧化物（赤铁矿、磁铁矿和镜铁矿）、氢氧化物（褐铁矿和针铁矿）和碳酸盐（菱铁矿）等状态存在。

有时伴生有硫化矿物（黄铁矿和磁黄铁矿）。

其脉石矿物以硅酸盐为多见。

铁矿的物相分析虽有研究，但还不够系统和完善，多半在特定的矿区内制定分析流程。

因此本节所述方法还应根据矿区特点，结合岩矿鉴定工作和地质的需要，进行具体分析和应用。

一般所采用的分析流程为：一、磁性铁（磁铁矿、磁黄铁矿）的测定：称取0.5～1 克试样，置于400 毫升烧杯中，加50～60 毫升水，用包有铜套的条形磁铁在烧杯中来回移动。

将磁铁上吸附的磁性矿物移入另一烧杯中，取下铜套，用水冲洗铜套上的磁性矿物于烧杯中。

重复操作直至试样中的磁性矿物全部选净为止。

继而在盛有磁性矿物的第二个烧杯中进行磁选，将磁性矿物移入第三个烧杯中，直至第二个烧杯中的磁性矿物全部选净。

合并第一、二个烧杯中的非磁性矿物。

将第三个烧杯中的磁性矿物，加热浓缩至小体积，加15 毫升盐酸在低温下分解试样，用氯化亚锡还原后，以重铬酸钾容量法测定铁。

二、菱铁矿的测定：将非磁性部分试样移入250 毫升烧杯中，加2N 乙酸100 毫升。

在水浴上浸取1～2 小时，用玻棒时加搅动，取下，过滤。

用水洗6～7 次，滤液中加1∶1 硫酸5 毫升，在电热板上蒸发至硫酸冒烟。

滴加几滴过氧化氢除去有机物，加入盐酸10 毫升，低温加热至盐类溶解。

用氯化亚锡还原，以重铬酸钾容量法测定铁。

三、赤铁矿、褐铁矿的测定：将浸取菱铁矿的残渣移入原烧杯中，加入含3 克氯化亚锡的4N 盐酸100 毫升。

在水浴上浸取1～2 小时，用玻棒经常搅动，取下，过滤。

用5%盐酸溶液洗涤6～7 次，滤液浓缩至50 毫升左右，用10%高锰酸钾溶液氧化至出现粉红色。

煮沸破坏过量的高锰酸根，氧化后的铁再用氯化亚锡还原，以重铬酸钾容量法测定铁。

钛铁矿中铁物相的化学分析摘要：根据我国铁矿生育的主要类型，铁矿床主要有三类；然后对铁矿床中铁的化学物相进行分析，并简述了化学分析方法及其步骤。

关键词：铁矿；铁物相；化学分析方法一、铁矿床的类型1、沉积变质铁矿床这类铁矿床是最重要的类型，约占世界铁矿产量的60%。

主要分存于我国的东北、华北地区。

其主要矿物有磁铁矿、赤铁矿、假象或半假象赤铁矿、褐铁矿、菱铁矿、镁铁白云石、白云石、石英、透闪石、铁镁闪石、绿泥石、阳起石、黑云母以及少量黄铁矿磁黄铁矿。

推荐的分可执行流程如图1。

黄铁矿单独取样测定。

在磁性矿已严重氧化的情况下，此流程的第一步可改为：称0.2000g试样，注意控制用水量，进行湿法内磁选，于磁性部分测定磁性铁，非磁性部分按流程图分析碳酸铁等。

当这类铁矿石中绿泥石较多时，浸取碳酸铁的溶剂可改为NH4Cl-邻菲罗啉。

易溶硅酸铁含量较少量，可用HCl-SnCl2室温浸取赤铁矿、褐铁矿，于浸取后的残渣中测定硅酸铁和黄铁矿。

若要测定磁黄铁矿,则将磁性部分置于水浴上烘干，用30mL溴甲醇（5+95）浸取30min，用磁块吸住倾洗分离,于溶液中测定磁黄铁矿,磁性部分测定磁性铁。

2、岩浆晚期铁矿床这类铁矿在我国以四川攀枝花和河北大庙怕钒钛磁铁矿为代表。

金属矿物主要有钛磁铁放、钛铁矿、黄铁矿、磁黄铁矿、镍黄铁矿、黄铜矿、硫镍钴矿等。

脉石矿物有辉石、橄榄石、角闪石斜长石、绿泥石、阳起石、尖晶石、高岭土、磷灰石和方解石等。

流程中用HBr-SnCl2浸取磁铁矿时，钛铁矿的浸取率为1%-3%。

由于易溶硅酸盐较多，所以非磁性部分选择溶解硅酸盐，此时钛铁矿的浸取率约1%。

此类铁矿石中，多种矿物中有Fe、Ni、Co、Mn等元素呈类质同象状态存在，可在各相中测定有关元素，并查明它们的赋存状态。

3、沉积铁矿床世界铁矿石产量的30%属于此类铁矿床,我国河北的宣龙铁矿和湖南宁乡铁矿是这类铁矿订的代表。

其组成较简单，赤铁矿和褐铁矿为主要的矿物，磁铁矿、菱铁矿较少，脉石矿物有石英、绿泥石、海绿石、绢云母、蛇纹石等，硫化物有黄铁矿和磁黄铁矿，有的矿石含高价锰可达百分之几。
