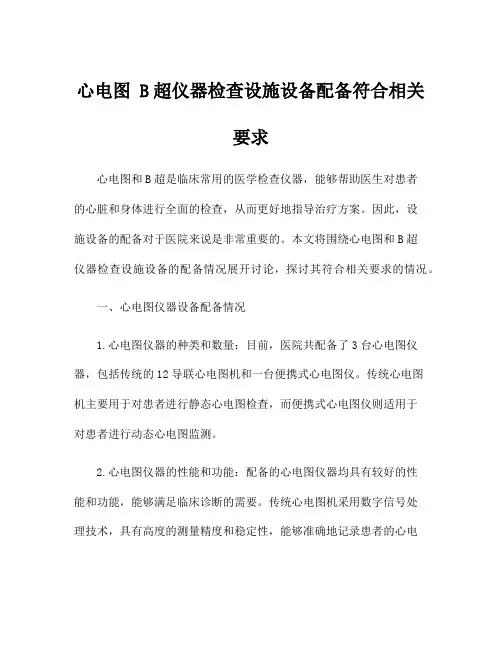

心电图 B超仪器检查设施设备配备符合相关要求心电图和B超是临床常用的医学检查仪器，能够帮助医生对患者的心脏和身体进行全面的检查，从而更好地指导治疗方案。
因此，设施设备的配备对于医院来说是非常重要的。
本文将围绕心电图和B超仪器检查设施设备的配备情况展开讨论，探讨其符合相关要求的情况。
一、心电图仪器设备配备情况1.心电图仪器的种类和数量：目前，医院共配备了3台心电图仪器，包括传统的12导联心电图机和一台便携式心电图仪。
传统心电图机主要用于对患者进行静态心电图检查，而便携式心电图仪则适用于对患者进行动态心电图监测。
2.心电图仪器的性能和功能：配备的心电图仪器均具有较好的性能和功能，能够满足临床诊断的需要。
传统心电图机采用数字信号处理技术，具有高度的测量精度和稳定性，能够准确地记录患者的心电图波形。
便携式心电图仪具有小巧轻便的特点，能够方便地进行24小时动态心电图监测，为医生提供更全面的诊断信息。
3.心电图仪器的维护和保养：医院建立了完善的心电图仪器维护体系，定期对心电图仪器进行检修和保养，确保其性能稳定和正常使用。
4.心电图检查室的环境和设施：心电图检查室的环境整洁、明亮，配备了舒适的检查床和便于操作的工作台，为医生和患者提供了良好的工作和就诊条件。
同时，检查室内还配备了多功能监护仪、急救设备等必要设施，以确保患者在检查过程中的安全。
二、B超仪器设备配备情况1. B超仪器的种类和数量：医院目前配备了2台B超仪器，包括常规的超声诊断仪和便携式B超仪。
常规超声诊断仪主要用于进行常规的B超检查，如腹部B超、妇科B超等，而便携式B超仪则适用于临床宣教、急救、卫生防疫等移动医疗服务。
2. B超仪器的性能和功能：配备的B超仪器具有先进的超声成像技术，能够清晰地显示患者的组织结构和病变部位，为医生提供准确的诊断依据。
同时，B超仪器还配备了各种专业的探头和成像模式，能够适用于不同部位和不同病情的检查需求。
3. B超仪器的维护和保养：医院建立了专门的B超仪器维护保养团队，定期对B超仪器进行检修和保养，以确保其性能和稳定性。
心电图机原理
心电图机是一种用于记录心脏电活动的仪器，它能够将心脏的电信号转化为可视化的图形，帮助医生诊断心脏疾病。
心电图机的原理主要包括信号采集、信号放大和图像显示三个部分。
首先，心电图机通过电极来采集心脏的电信号。
一般来说，心电图机有12个电极，它们分别贴在患者的胸部、手臂和腿部，以获取不同位置的心脏电信号。
这些电信号是由心脏肌肉的电活动产生的，通过电极采集到的信号将被传输给心电图机的信号放大器。
其次，信号放大是心电图机的关键部分。
心脏电信号的幅度非常微弱，一般只有几毫伏，因此需要经过放大才能够被准确地记录下来。
信号放大器会将采集到的心脏电信号放大数百倍甚至数千倍，以便后续的处理和显示。
这样一来，即使微弱的心脏电信号也能够清晰地显示在心电图上。
最后，经过信号放大之后，心电图机会将放大后的心脏电信号转化为图像进行显示。
这些图像通常是由一系列的波形组成，这些波形代表了心脏在不同阶段的电活动。
通过分析这些波形的形状、振幅和间距，医生可以判断心脏的功能状态，诊断心脏病变，甚至预测心脏疾病的发展趋势。
总的来说，心电图机的原理是通过采集、放大和显示心脏的电信号，将其转化为可视化的图像，帮助医生诊断心脏疾病。
通过对心电图的分析，医生可以了解患者的心脏健康状况，制定相应的治疗方案，提高治疗的准确性和效果。
因此，心电图机在临床诊断中发挥着重要的作用，成为了不可或缺的医疗设备之一。

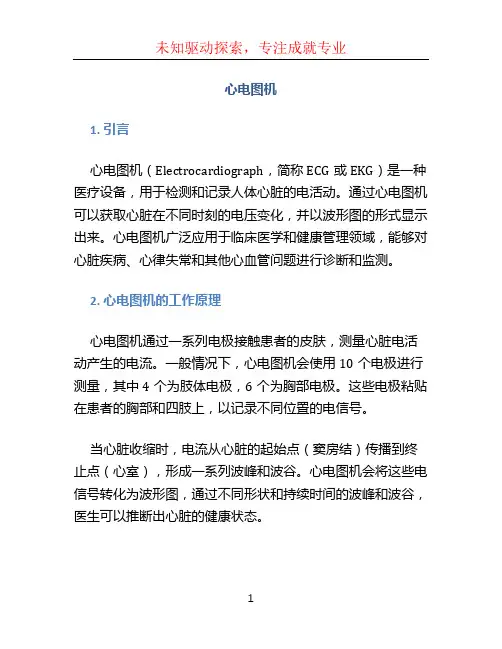

心电图机1. 引言心电图机（Electrocardiograph，简称ECG或EKG）是一种医疗设备，用于检测和记录人体心脏的电活动。
通过心电图机可以获取心脏在不同时刻的电压变化，并以波形图的形式显示出来。
心电图机广泛应用于临床医学和健康管理领域，能够对心脏疾病、心律失常和其他心血管问题进行诊断和监测。
2. 心电图机的工作原理心电图机通过一系列电极接触患者的皮肤，测量心脏电活动产生的电流。
一般情况下，心电图机会使用10个电极进行测量，其中4个为肢体电极，6个为胸部电极。
这些电极粘贴在患者的胸部和四肢上，以记录不同位置的电信号。
当心脏收缩时，电流从心脏的起始点（窦房结）传播到终止点（心室），形成一系列波峰和波谷。
心电图机会将这些电信号转化为波形图，通过不同形状和持续时间的波峰和波谷，医生可以推断出心脏的健康状态。
3. 心电图机的主要组成部分心电图机主要由以下几个组成部分构成：3.1 电极电极是心电图机的重要组成部分，负责将电信号传递到心电图仪器。
电极通常由导电材料制成，能够与患者的皮肤良好接触。
一般情况下，电极分为肢体电极和胸部电极两种类型。
肢体电极包括右臂、左臂和左腿电极，而胸部电极则包括V1至V6共6个电极。
3.2 放大器放大器是心电图仪器中负责放大电信号的部件。
由于心脏电信号较小，放大器能够增加电信号的强度，从而能够更清晰和准确地显示波形图。
放大器通常具有不同的增益选项，以便医生根据需要调整信号的大小。
3.3 数据处理系统心电图机还配备了数据处理系统，能够对测量的电信号进行分析和处理。
数据处理系统能够检测是否存在心律失常、心率过快或过慢以及其他心脏问题。
一些高级的心电图机还具备自动诊断功能，能够根据测量结果自动生成诊断报告。
3.4 显示器心电图机一般配备有显示器，用于显示测量结果。
显示器能够以波形图的形式实时显示心脏电信号，并通过不同波峰和波谷来反映心脏的电活动。
有些心电图机还具备触摸屏功能，能够方便医生和患者进行操作。

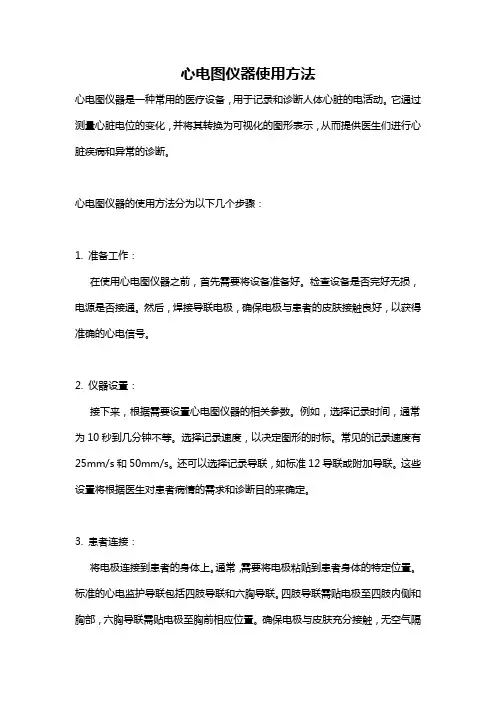

心电图仪器使用方法心电图仪器是一种常用的医疗设备，用于记录和诊断人体心脏的电活动。
它通过测量心脏电位的变化，并将其转换为可视化的图形表示，从而提供医生们进行心脏疾病和异常的诊断。
心电图仪器的使用方法分为以下几个步骤：1. 准备工作：在使用心电图仪器之前，首先需要将设备准备好。
检查设备是否完好无损，电源是否接通。
然后，焊接导联电极，确保电极与患者的皮肤接触良好，以获得准确的心电信号。
2. 仪器设置：接下来，根据需要设置心电图仪器的相关参数。
例如，选择记录时间，通常为10秒到几分钟不等。
选择记录速度，以决定图形的时标。
常见的记录速度有25mm/s和50mm/s。
还可以选择记录导联，如标准12导联或附加导联。
这些设置将根据医生对患者病情的需求和诊断目的来确定。
3. 患者连接：将电极连接到患者的身体上。
通常，需要将电极粘贴到患者身体的特定位置。
标准的心电监护导联包括四肢导联和六胸导联。
四肢导联需贴电极至四肢内侧和胸部，六胸导联需贴电极至胸前相应位置。
确保电极与皮肤充分接触，无空气隔开，并且电极粘贴牢固。
4. 开始记录：确保仪器设置正确后，可以按下“开始记录”按钮，开始记录心电图。
在记录过程中，要让患者保持放松，尽量减少身体运动，以确保记录的信号质量。
5. 结束记录：记录时间结束后，可以按下“停止记录”按钮。
有些心电图仪器还会自动停止记录，一旦记录时间达到设定值，仪器就会自动停止。
6. 数据分析：完成记录后，可以将心电图数据导出到计算机或打印机中，以进行进一步的分析。
医生需要仔细观察心电图上的波形变化，检查是否存在异常。
例如，心律失常、缺血性变化和传导阻滞等心脏问题都可以通过心电图进行诊断。
心电图仪器的保养和维护同样重要。
在使用完毕后，需要彻底清理导联电极，以确保下次使用时的良好接触。
定期检查仪器的电池或电源，确保其正常工作。
根据设备的说明书，进行必要的定期维护，并定期进行校准。
总结来说，心电图仪器的使用方法包括准备工作、仪器设置、患者连接、开始记录、结束记录和数据分析。

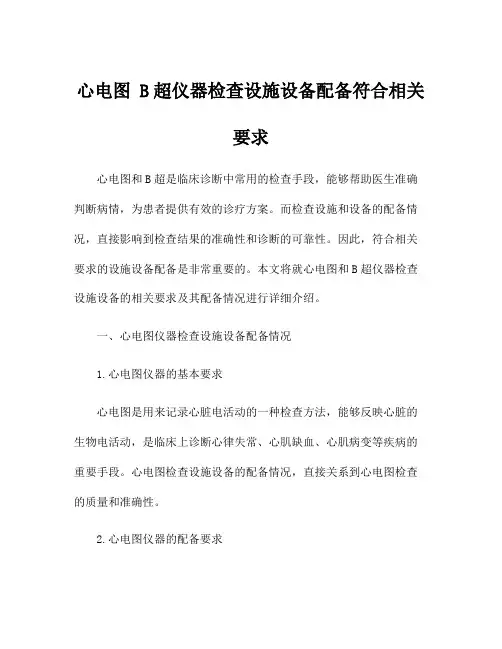

心电图 B超仪器检查设施设备配备符合相关要求心电图和B超是临床诊断中常用的检查手段，能够帮助医生准确判断病情，为患者提供有效的诊疗方案。
而检查设施和设备的配备情况，直接影响到检查结果的准确性和诊断的可靠性。
因此，符合相关要求的设施设备配备是非常重要的。
本文将就心电图和B超仪器检查设施设备的相关要求及其配备情况进行详细介绍。
一、心电图仪器检查设施设备配备情况1.心电图仪器的基本要求心电图是用来记录心脏电活动的一种检查方法，能够反映心脏的生物电活动，是临床上诊断心律失常、心肌缺血、心肌病变等疾病的重要手段。
心电图检查设施设备的配备情况，直接关系到心电图检查的质量和准确性。
2.心电图仪器的配备要求首先，心电图检查室应该具备安静、无干扰的环境，以保证心电图的准确性。
其次，心电图仪器应该具备记录、分析和存储心电图信号的功能，并能够提供多种心电图检查模式，如静息心电图、动态心电图及心脏负荷试验心电图等。
此外，心电图仪器还应该具备数据输出和打印的功能，以便医生进行诊断和患者进行保存。
另外，心电图检查设施设备还应该具备紧急情况处理的能力，如心脏监护设备和紧急心脏除颤器等。
3.心电图仪器的检查设施设备配备情况目前，大部分医疗机构都配备了先进的心电图仪器，满足了以上所述的基本要求。
一般而言，心电图检查设施设备均能提供全面的心电图检查服务，并且还能够实现心电图信号的远程传输和存储，以便医生进行远程诊断和回顾。
二、B超仪器检查设施设备配备情况1. B超仪器的基本要求B超是通过超声波技术来检查腹部、盆腔、心脏、甲状腺等器官和组织的一种检查方法，是临床上诊断肿瘤、囊肿、结石等疾病的重要手段。
B超检查设施设备的配备情况，对于B超检查的结果和诊断的准确性至关重要。
2. B超仪器的配备要求首先，B超检查室应该具备安静、整洁的环境，以及充足的光线和通风条件。
其次，B超仪器应该具备多种探头和检查模式的功能，并能够完成常规的器官检查、血流检查以及组织活检等。
心电仪器说明书尊敬的用户：感谢您选择使用我们的心电仪器。
本说明书将为您提供相关的操作指南和技术要求，以确保您正确、安全地使用心电仪器。
一、产品概述我们的心电仪器是一款用于记录和分析心电信号的医疗设备。
它采用先进的技术，具备高度的准确性和可靠性，广泛应用于医疗机构、急救中心和家庭医疗等领域。
二、产品特点1. 高精度测量：心电仪器采用先进的测量技术，可以准确捕捉和分析心电信号，提供可靠的数据结果。
2. 多功能操作：心电仪器具备多种功能，包括测量、分析、保存和打印心电图等，满足不同用户的需求。
3. 简便易用：心电仪器的操作界面简洁明了，具备用户友好的设计，即使对于初学者也能轻松上手。
4. 数据传输：心电仪器支持数据传输功能，可以将测量结果通过USB接口或无线连接传输至计算机或移动设备。
三、使用准备1. 检查设备：在使用心电仪器之前，请确保设备表面无损伤，并检查电源线和测量电极的连接是否牢固。
2. 电源连接：将心电仪器的电源线插入适配器，并将适配器插入交流电源插座。
3. 电极准备：连接心电仪器的测量电极，并将电极粘贴在患者胸部相应位置。
确保电极与肌肤充分接触，并保持清洁干燥。
4. 数据传输：如果需要将测量结果传输至其他设备，请确保相应的数据线或无线连接已准备就绪。
四、操作步骤1. 开机准备：按下心电仪器的开机按钮，设备将开始进行自检程序。
在屏幕上出现提示后，确认设备正常工作后方可进行下一步操作。
2. 患者信息输入：根据屏幕提示，输入患者的基本信息，包括姓名、性别和年龄等。
确保输入的信息准确无误。
3. 心电图测量：请患者静坐或卧床，并确保处于放松状态。
点击测量按钮，心电仪器将开始自动记录心电信号。
在测量过程中，请确保患者保持静止，避免移动和谈话等干扰。
4. 数据分析：心电仪器将自动对测量的心电图进行分析，并显示测量结果。
患者的心电图结果将根据不同的参数进行评估，如心率、心律、ST段等。
5. 结果保存：心电仪器支持将测量结果保存至内部存储器或外部存储设备。
心电图机使用操作流程（）
［操作常规］
1.按电源开关键开机，与病人连接导联线。
2.按“患者”键，设置患者信息。
3.观察屏幕波形，确认波形稳定。
4.按“开始/停止”键，自动打印波形及分析结果。
［临床保养常规］
1.每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。
2.使用前检查记录纸及导线。
［使用注意事项］
1.严格按照设备的操作常规及操作手册使用该设备。
2.应保持设备良好的使用环境，环境温度18-30C＞湿度30-85%o
3.保持仪器工作环境良好的通风条件。
4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。
5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。
［应急措施］
L出现导联异常时，请检查电极与患者的接触状态。
着重处理患者皮肤表面。
6.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。
7.院内报修电话：**。
心电图机使用说明1.电源开关置于“ON”。
2.电源开关置于“AC(交流),’,此时“LINE”“TBST”“PA PER SPEED(25mm／s)”“SENSITIVITY(l)”“STOP”,晶体灯发出亮光。
3.调节基线控制旅钮应能改变描笔的位置,使之停在纪录纸中央附近。
4.按动“CHECK”键,此时“STOp”灯灭,“CHECK”灯亮。
5.按动定标键“ lmV”,使描笔随着定标键的按动而作相应的摆动。
6.按“START”,此时“CHECK”灯灭,“START”灯亮,记录纸按25mm/sec速度走动。
7.继续按动定标键,在走动的纪录纸上可瞧到一清晰的定标方波,其振幅应就是10mm。
8.按动“LEADSELECTOR”键,使之由“TEST”向“I”导“Ⅱ”联转换。
9.在心电图纸上得到一段清晰的纪录后,可继续按动“LEAD SELECTOR”键,使之由“I”导联向“Ⅱ”导联转换,以此类推,可重复上述操作,完成12个导联的心电图纪录。
10.仪器使用完毕,切断电源,做好清洁工作。
并做好仪器使用登记。
电图机就是记录人体心电图的专用仪器,心电图机的有严格的国际标准,心电图机由专业厂家设计、制造。
人体心电图机种类繁多,从记录笔数分有单道心电图机与多道心电图机;从用途分有普通心电图机、心电监护仪与动态心电图机。
有些心电图机带有示波屏,也称心电示波器。
人体心电图机也可用来记录动物的心电图,其记录的心电图质量一般优于普通记录仪。
(一)心电图机基本结构心电图机基本结构包括:1.记录纸盒装记录纸卷。
2.笔位置控制旋调节记录笔基线。
3.导联选择按钮或开关选择记录导联。
4.50Hz滤波按钮或开关滤去50Hz干扰5.灵敏度按钮或开关选择记录灵敏度,灵敏度有1/2、1与2三档。
6.走纸速度按钮或开关走纸速度选择,走纸速度有25mm/min与50mm/min二档。
7.1mV定标按钮或开关用于灵敏度校正,按下1mV定标电压,记录幅度为10mm。
简易心电图仪指导教师： 操长茂、吴幼芬队员及年级：易淑华、 胡苗苗、 曹鹏 (专科组，2006级)学校与院系：江汉大学高等职业技术学院摘要: 本系统以TI公司的高精度仪表放大器INA2331和低功耗MSP430单片机为核心，实现了两路心电信号的采集、存储和显示。
设计采用右腿驱动电路和高通负反馈滤波器等抑制干扰措施，提高了放大器的共模抑制比；选用内部资源丰富的MSP430单片机和液晶显示器LCD实现了心电信号的存储和回放。
结果表明系统各项技术指标达到了设计要求，具有低功耗低成本的特点。
Abstract：The system which takes the high-precision instrumentation amplifier INA2331 and low-power MSP430 MCU as the core has realized two_channel ECG’s detection, storage and display。
It adopts a right-leg -driven circuit、a high-pass filter with reverse feedback and so on，which makes the CMRR of the preamplifier higher。
By adopted the inner resourceful MSP430F449 single chip and LCD the ECG can be recorded and playbacking demonstrated。
The results indicate that the major technical specifications of the system meet the design requirements, The system has the following features, such as low-power、and low-cost。
1、方案设计方案设计及芯片选用依据理论分析及芯片选用依据1.1理论分析人体心脏工作产生的生物电流在身体表面不同部位产生不同电势，并且随心跳的节律呈现规律性的升降变化，通过电极将变化着的电位差检测并记录下来就是心电图（ECG）。
心电信号是一种带宽为 0.05Hz 至 100Hz（有时高达 1kHz），幅度在10µV~5mv的微弱交流信号，并且混杂有人体生物电干扰以及各种外部电磁干扰。
如何从环境噪声中提取微弱的心电信号是设计的难点和要点。
低成本低功耗便携式简易心电图仪是本设计的最大考量。
它顺应了保健电子产品设计的发展趋势。
系统采用常见电池供电，能采集标准导联方式I或II心电信号，通过放大、滤波得到模拟心电信号（ECG），并能利用液晶实时显示或存储回放ECG波形。
本系统主要需要以下几种功能的芯片：仪用放大器、通用运算放大器，微型单片机，以及A/D，D/A转换器。
为此，在选择用于本系统的集成芯片（IC）时，低功耗、小尺寸、高精度、性能稳定的芯片就是选用的目标。
TI公司的相关芯片可满足对系统的要求。
其中INA331仪用放大器系列是轨对轨输入与输出的高性能、低成本、高精度仪表放大器。
它们是真正的单电源仪表放大器，具有极低 DC 误差和超出正轨与负轨之外的输入共模范围。
这些特性使其适用于从通用到高精度的各种应用范围。
其出色的长期稳定性与极低的 1/f 噪声可确保产品在整个使用寿命期内都具有较低的失调电压与漂移。
主要参数如下：低失调电压：100 µV（最大值）、 低失调漂移：0.4 µV/°C（最大值）真正的轨至轨 I/O ，电源范围：单个 +2.7V 至 +5.5V 的电源。
OP A335 系列 C MOS 运算放大器采用自动归零技术，同时可提供极低的失调电压（最大值为 5µV），而且随着时间和温度的变化，漂移接近于零。
这些微型的高精度、低静态电流放大器具有较高的输入阻抗及轨至轨输出摆幅。
可使用单电源或双电源，电压可低至 +2.7V (±1.35V)，高至 +5.5V (±2.75V)。
该系列运算放大器针对低电压、单电源操作进行了专门优化。
MSP430F149是TI公司推出的一款低电源电压范围（1.8V～3.6V）的低功耗16位单片机。
该芯片内含60Kbyte的Flash E PROM以及2KByte的R A M。
有一个性能齐全的基础时钟模块，包括一个数据控振荡器（DC O）和两个晶体振荡器。
另外还包括硬件看门狗、三个捕获/比较寄存器的16位定时器T imer_A3、七个捕获/比较寄存器的16位定时器T imer_B7、8通道12位A/D转换器ADC12和两个串行通信接口等。
特别值得一提的是其低功耗应用。
采用外接低速晶振32768Hz产生准确的定时信号和设置异步握手通信波特率，而A/D 转换及运行使用内部数控振荡器产生的速度较快的400kHz 时钟信号，其功耗小于3m A ×3.3V。
本系统设计使用常见的五号两节镍氢、碱性或普通干电池供电，选用上述几款芯片设计。
1.2 1.2 设计方案论证设计方案论证设计方案论证分析可知，简易心电图仪系统主要包括输入回路、前置放大模块、后级放大模块、滤波网络模块以及存储回放等模块。
设计重点在于前置放大模块，和滤波网络模块和数字化存储回放部分。
方案论证主要围绕这三部分展开。
1.2.11.2.1 输入回路噪声抑制设计输入回路噪声抑制设计来自导联电极的心电信号混有主要包括人体肌电呼吸等生物噪声、电极接触噪声、工频50Hz 信号及其谐波等干扰；以及其它电子设备机器噪声及外界高频电磁干扰等噪声，其中工频50Hz 干扰信号较强，主要是共模噪声。
按照设计要求，皮肤接触电极到分别通过1.5m 长的屏蔽导联线与前置放大器相连接。
由于信号线对屏蔽线的输入电容不完全对称，造成共模电压的不等量衰减，使得包括导联在内的放大器共模抑制比降低，从而使系统抑制干扰的能力下降。
其中工频干扰引起的共模信号可能远大于心电信号，其影响尤为严重。
而由于工频干扰频谱与正常心电信号混杂，又不宜采用工频陷波器滤除。
为有效地消除输入电路不对称而引起的电压分配效应所产生的共模干扰，采用屏蔽驱动和右腿驱动电路。
从输入导联取出的共模电压送入屏蔽层（屏蔽层不接地）；同时送到右腿放大器反向放大，经一个限流电阻接到右腿电极，即等效为以人体为相加点的电压并联负反馈电路。
抑制了共模干扰进入后续电路。
为更好的抑制工频干扰，可以在右腿驱动电路加入低通滤波电路。
满足将心电放大器（含屏蔽导联线）的共模抑制比提高到80dB 的指标要求。
该电路采用OP A335实现。
1.2.21.2.2 前置放大模块前置放大模块前置放大模块在整机中处于非常重要的地位，其性能决定了整机的主要技术指标。
前置放大模块应满足高输入阻抗、高共模抑制比、低噪声、低漂移的要求。
采用单电源工作的仪表放大芯片INA 2331。
其内部集成有两个共模抑制比可达94dB 的仪用放大电路，可以同时满足两路微弱信号的采集要求，而且只需外接两个电阻可调节增益，增益从5~1000倍可调。
同时该芯片对电源的要求低，2.7V 的电源电压就可表现出良好的功能特性，静态电流只有400u A ,功耗极低。
输入阻抗达到1013Ω，特别是芯片的各项指标在低频段表现优异，适用于10K Hz 以内信号的放大。
考虑到电极接触噪声产生的直流极化电压（尤其使用普通铜皮作为接触电极时），电极的极化电压是个差模信号，可能会造成运放的饱和。
可以利用INA 2331的R E F 端进行输出偏移调零。
虽然提高放大器的第一级增益有利于降低输出噪声，但考虑到极化电势的影响，仪表放大电路增益不应太大。
1.2.1.2.3 3 3 滤波网络模块滤波网络模块滤波网络模块由于心电信号易受噪声干扰，且主要能量成分集中在0.05Hz~100Hz 频带内，所以本系统采用滤波的方法对心电信号作进一步的降噪处理，抑制外界干扰，从而得到较为平滑的心电图波形。
滤波电路的设计主要是满足心电信号特定的频率响应特性。
(1) 高通滤波心电信号的最低可能频率成分只达到0.5Hz （相应于心脏搏动30次/分），但为降低信号因相移产生线性失真，心电信号放大电路的低频截止频率必须达到心电信号的低频截止频率的1/10，即0.05Hz 。
实际上，在前置放大模块采用了高通负反馈滤波器进行隔直和低通滤波，0.05 Hz 信号包括直流极化信号已基本被滤掉。
为进一步满足高通滤波特性，可以采用效果不错且易于实现RC 一阶无源滤波。
（2） 低通滤波电路滤除混入的各种高频干扰噪声。
按照心电图信号的频谱范围，高频截止频率选择100Hz 和500Hz 两种。
对滤波特性的要求主要是信号的时域失真要小，心电信号具有脉冲波形的特征，为保证不失真放大，滤波器应具有较好的线性相位特性。
方案一：采用已有算法进行离散数字滤波。
其优点是参数调节性好，滤波特性比较精确。
但为达到较好的滤波效果要求滤波器取较高的阶数，对处理器的要求比较高，利用单片机现有资源难以实现。
方案二：通常采用模拟有源滤波器实现。
模拟滤波器主要有巴特沃斯滤波器、切比雪夫滤波器和贝赛尔滤波器三种，其中贝赛尔滤波器具有线性相移特性，最适用于心电信号的滤波处理。
本设计主要考虑到满足并尽量完善设计指标，采用二阶贝塞尔滤波电路的方案。
1.2.1.2.44 数字化存储与回数字化存储与回放电路放电路放电路MSP430 F 149作为系统的控制核心，具有丰富的片内资源，是一款性价比极高的单片机。
利用它作心电信号的采集与处理，不仅极大地简化了系统硬件电路，还大大提高了系统的性价比。
液晶显示模块采用LCD 12864H 点阵式LCD 实现，作为菜单和心电波形的显示。
它以MSP430作为液晶的微处理器，通过单片机采集和处理心电数据，输出给液晶显示。
它与单片机采用串行方式连接。
2、系统系统实现实现根据以上要求，系统总体设计框图如图1所示：图1 简易心电图仪简易心电图仪系统系统系统框图框图2.2.11、主要单元电路设计主要单元电路设计2.2.11.1、 前置放大模块前置放大模块及右腿驱动电路及右腿驱动电路及右腿驱动电路该模块以TI 公司的INA2331仪用放大电路为核心，外围由OPA335构成的反馈积分调零电路和右腿驱动电路三个部分组成。
详细电路连接图如附录图1 所示。
INA2331内部原理图如图2所示。
INA2331的主要特点是低漂移电压，高共模抑制比。
由于采用激光调阻，使其具有低失调电压、高共模抑制比和低温漂。
图2 INA 2331内部原理图 图3 INA331引脚图 INA 2331放大倍数1255R R A V +=。
