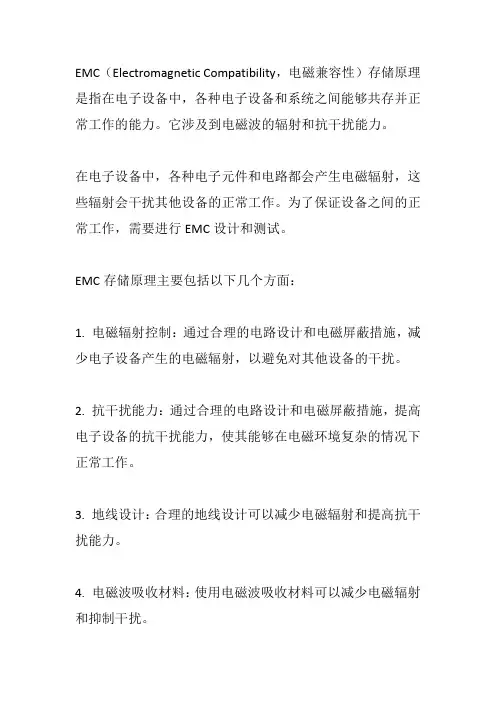

EMC（Electromagnetic Compatibility，电磁兼容性）存储原理是指在电子设备中，各种电子设备和系统之间能够共存并正常工作的能力。
它涉及到电磁波的辐射和抗干扰能力。
在电子设备中，各种电子元件和电路都会产生电磁辐射，这些辐射会干扰其他设备的正常工作。
为了保证设备之间的正常工作，需要进行EMC设计和测试。
EMC存储原理主要包括以下几个方面：
1. 电磁辐射控制：通过合理的电路设计和电磁屏蔽措施，减少电子设备产生的电磁辐射，以避免对其他设备的干扰。
2. 抗干扰能力：通过合理的电路设计和电磁屏蔽措施，提高电子设备的抗干扰能力，使其能够在电磁环境复杂的情况下正常工作。
3. 地线设计：合理的地线设计可以减少电磁辐射和提高抗干扰能力。
4. 电磁波吸收材料：使用电磁波吸收材料可以减少电磁辐射和抑制干扰。
5. 电磁屏蔽：通过使用金属屏蔽罩、屏蔽盒等措施，将电子设备与外界隔离，减少电磁辐射和抑制干扰。
EMC存储原理的目标是保证电子设备之间的相互兼容性，使其能够在同一电磁环境下正常工作，同时减少对其他设备的干扰。
这对于保证电子设备的可靠性和稳定性非常重要。

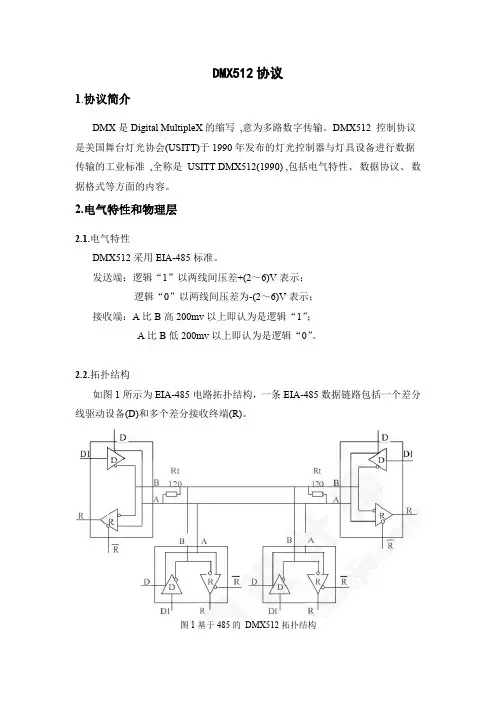

DMX512协议1.协议简介DMX是Digital MultipleX的缩写,意为多路数字传输。
DMX512 控制协议是美国舞台灯光协会(USITT)于1990年发布的灯光控制器与灯具设备进行数据传输的工业标准,全称是USITT DMX512(1990) ,包括电气特性、数据协议、数据格式等方面的内容。
2.电气特性和物理层2.1.电气特性DMX512采用EIA-485标准。
发送端：逻辑“1”以两线间压差+(2～6)V表示；逻辑“0”以两线间压差为-(2～6)V表示；接收端：A比B高200mv以上即认为是逻辑“1”；A比B低200mv以上即认为是逻辑“0”。
2.2.拓扑结构如图1所示为EIA-485电路拓扑结构，一条EIA-485数据链路包括一个差分线驱动设备(D)和多个差分接收终端(R)。
图1基于485的DMX512拓扑结构2.3.DMX512 端口及数据链路因为是采用485差分信号传输，因此DMX512端口一般采用3针或5针接口，相对应的导线则为1对或2对双绞线，导线同时应采用箔片或编织筛包裹。
XLR 针口分配如下表1所示，其中辅助数据链路可以不用。
表1 DMX512端口信号分配基于EIA-485传输距离理论上可以达到1200m，建议控制在800m以内，若要加长传输距离，则需考虑中继器。
DMX512数据链路的终接方式应消除信号环路和信号反射，否则可能导致正确设计的系统出现误操作。
采用结终端电阻的方式可以消除信号反射，DMX512标准要求，终端电阻应放置在数据+和数据-信号针之间，阻抗范围120Ω+5%~120Ω-10%。
3.数据协议格式及传输DMX512 协议规定数据以数据包的形式通过异步通讯的方式进行传输。
每个数据包由若干数据帧组成, 每帧数据包括1 位低电平起始位、8 位数据位和2 位高电平停止位。
DMX512协议要求数据传输的波特率为250kbps, 亦即每位的传输时间为4us, 每帧数据的传输时间为44us, 它支持多达512 帧数据传输, 每帧数据与相应的控制支路相对应。
EMC/HDS/IBM三款高端存储之结构对比作者：piner (转载请注明本文出处：)永久链接：/html/y2007/m05/98-storage-contrast.html我在前面介绍了现在比较流行的三款高端存储的基本体系结构，包括IBM 的ds8000系列，hds的usp系列以及EMC的dmx3系列。
我在这里将三款高端存储再做一个简单的对比。
1、体系结构hds与emc都采用了多点冗余的复合式体系结构，有多个专用的存储控制器，如专用的前端控制器，专用的后端控制器，并且以以专用的cache 控制器为核心，CPU集成在前/后端控制器中，操作系统以微码方式集成在硬件中，并可以方便的升级维护。
在这种结构中，前端，cache，后端均可实现系统均衡，并多点冗余。
所以，失败一个点的时候，影响量比较小。
不过，还有一点差别的是，hds前后端连接到核心cache，是采用交换方式，而EMC是采用直连方式，所以也叫直连矩阵。
至于IBM，采用的是传统的对称体系结构，采用其强大的570 pserver作为存储的控制器，所以，存储的管理OS运行在控制器内，CPU与内存也都在控制器内。
这一种体系结构是应当是说与现有的中端存储的结构很相似，IBM的这种方式的体系结构在可靠性方面是比上面的体系结构要欠缺一些的。
2、后端连接与RAIDIBM采用交换方式连接磁盘与后段卡，而HDS与EMC采用环路结构，在交换结构中，每个磁盘都有自己的线路连接到后端卡（口），所以，不容易产生后端瓶颈。
至于环路设计，则是现在的流行设计，但是，一个环路上的盘不能太多，否则，容易产生性能瓶颈。
如，一个2Gb的光纤环路，一般接到50-60颗盘，已经都达到负载极限了。
而一个4Gb的环路，如果考虑翻倍的话，也就最多可以接100-120颗磁盘。
不过，上面评估磁盘个数的时候，是根据流量，也就是带宽来考虑的，如果在OLTP环境中，我们还需要考虑IO个数，因为光纤通信的规则，在同一个时间，一个环路中只能有一个通信量，也就是一个IO。
EMC DMX-3 系列产品技术介绍EMC公司广州办事处2006年9月目录1.SYMMETRIX DMX-3 存储系统特点 (3)1.1. 实现无任何损失整合 (3)1.2. 关键型应用环境 (3)1.3. 重要特性 (3)2.SYMMETRIX DMX-3先进体系结构 (5)2.1. 最先进体系结构 (5)2.2. 业界最高性能 (6)2.3. 业界最高可用性 (7)2.4. 高效C ACHE技术 (8)3.SYMMETRIX DMX-3的高可靠性 (10)3.1. 完全高度冗余 (10)3.2. 深度数据保护 (10)3.3. 智能化后台自我维护系统 (11)3.4. 无任何中断的服务及修复 (12)3.5. 不间断电源系统 (12)4.EMC 存储软件功能 (14)4.1. 概述 (14)4.2. 存储管理软件 (14)4.3. 信息管理软件 (15)4.4. 信息移动软件 (16)4.5. 基础结构软件 (17)5.EMC DMX 产品型号 (18)5.1. EMC S YMMETRIX DMX800 (18)5.2. EMC S YMMETRIX DMX1000/2000/3000 (18)5.3. EMC S YMMETRIX DMX-3 (19)1. S YMMETRIX DMX-3存储系统特点1.1. 实现无任何损失整合EMC Symmetrix® DMX-3系列是高端信息存储系统的业界标准—在性能、容量、可用行和投资保护方面是无出其右的市场领导者。
DMX-3系列的体系结构经得起未来时间的考验，性能无与伦比，而且还有一整套功能强大的由EMC 以及第三方提供的软件工具，满足您对高端网络存储系统的要求和对服务级别的期许。
Symmetrix DMX-3 系列涵盖了大规模存储整合的关键尺寸、增量分层存储扩展能力和无中断的应用程序支持，使这些系统能够轻松满足最大、要求最苛刻而且增长最快的应用程序的需要。
第1章 Essential NAS案例汇总1.1 一汽集团存储系统扩容一汽集团目前生产中心已经构建了一套完整的业务系统，采用DMX1000作为业务系统的存储平台。
随着一汽集团业务系统规模的不断扩大，业务种类的不断增加，生产中心的存储平台容量增加，而且性能要求也随着提高。
为此，我们将为一汽集团设计一套全新的数据集中存储系统，包括HDS Essential NAS文件共享系统和HDS USP V磁盘存储系统，供主业务系统使用。
系统构架图如下：在一汽集团的业务系统中包含有ERP、PDM等核心业务系统，从业务系统角度分析，它们都是基于Oracle数据库运行的，是典型的OLTP类型业务，对系统性能要求较高，主要采用数据块存储方式，为满足其生产的具体需求，建议采用高性能的HDS USP V并配置高性能磁盘用于核心生产。
存储系统升级改造的重点是生产数据从原有的DMX1000上迁移到新购存储系统上，无论采购什么存储系统，数据迁移是不可避免的。
我们推荐的USP V由于具备成熟的存储虚拟化技术，可以最大限度在整合和迁移过程中不影响业务系统运行，确保切换到新存储系统在最短时间的周期内完成。
建议首先考虑将核心ERP、PDM数据迁移到升级存储上来；其它数据可根据条件逐步迁移到升级存储上。
升级的数据中心存储系统应分为三个层次，主机层、网络层和存储层。
而存储层又因为扩容了USP V，可分为生产层、恢复层、保护层、归档层。
主机层：在一汽集团数据中心的业务系统中，主机主要进行信息处理和数据库运行，在主机端安装HBA卡用于建立数据访问通道。
由于主业务系统是典型的OLTP应用，所以应用对数据访问性能的要求非常高，为了满足这一要求，我们建议利用原有主机端安装多块HBA卡，提供多条数据通道，通过安装HDS的数据通道管理软件――HDLM，可以提供多通道之间的流量负载均衡，确保高性能的数据访问。
另一方面，对于生产系统这样关键的系统，链路的安全性需要得到保证，HDLM同样可以提供数据通道之间的失败切换功能。
逻辑架构和物理架构在实际⼯作中，我们经常听到“架构”和“架构师”这样的名词，并不新鲜，但是总让很多刚⼊门的⼈感觉很神秘，甚⾄是⾼深莫测。
很少有⼈对“架构”有全⾯的了解和认识能并说清楚架构是什么，更谈不上掌握了。
事实上，也只有极少数⼈能成为或者被冠以“架构师”这样的title。
为此，笔者总结了对架构的⼀些理解，希望能够补充很多初⼊门的⼈在这⽅⾯认识上的不⾜，纠正⼀些误解。
⾼⼿和⽼鸟就直接跳过吧。
架构的分类对于“架构”来讲，理论上划分了5种架构视图，分别是：逻辑架构、开发架构、运⾏架构、物理架构、数据架构。
根据名字，⼤家都可能⼤概能猜到其侧重点和含义。
这⾥先⽤通俗的⽂字简单介绍下，便于⼤家理解，⼤家可以不必纠结概念和这些理论。
逻辑架构：逻辑架构关注的是功能，包含⽤户直接可见的功能，还有系统中隐含的功能。
或者更加通俗来描述，逻辑架构更偏向我们⽇常所理解的“分层”，把⼀个项⽬分为“表⽰层、业务逻辑层、数据访问层”这样经典的“三层架构”。
开发架构：开发架构则更关注程序包，不仅仅是我们⾃⼰写的程序，还包括应⽤程序依赖的SDK、第三⽅类库、中间价等。
尤其是像⽬前主流的Java、.NET等依靠虚拟机的语⾔和平台，以及主流的基于数据库的应⽤，都会⽐较关注。
和逻辑架构有紧密的关联。
运⾏架构：顾名思义，更关注的是应⽤程序运⾏中可能出现的⼀些问题。
例如并发带来的问题，⽐较常见的“线程同步”问题、死锁问题、对象创建和销毁（⽣命周期管理）问题等等。
开发架构，更关注的是飞机起飞之前的⼀些准备⼯作，在静⽌状态下就能规划好做好的，⽽运⾏架构，更多考虑的是飞机起飞之后可能发⽣的⼀些问题。
物理架构：物理架构，更关注的系统、⽹络、服务器等基础设施。
例如：如何通过服务器部署和配置⽹络环境，来实现应⽤程序的“可伸缩性、⾼可⽤性”。
或者举⼀个实际的例⼦，如何通过设计基础设施的架构，来保障⽹站能⽀持同时10W⼈在线、7*24⼩时提供服务，当超过10W⼈或者低于10W⼈在线时，可以很⽅便的调整部署架构来⽀撑。
EMC软件定义存储技术架构解析EMC 软件定义存储技术架构解析目录新增功能平台问题目标客户为客户带来的优势与其他 EMC 产品一起推介竞争定位一般销售问题新增功能问题：具体宣布了哪些内容？回答：EMC 将在 5 月 6 日举办的 EMC World 大会上，公开发布EMC 软件定义存储。
EMC 软件定义存储以前称为Project Bourne，是一款轻量级软件平台，可以将存储及其全部特有功能从物理阵列抽象化至单个虚拟存储池中。
然后，存储管理员可以创建虚拟存储阵列并根据自动化策略在虚拟层进行管理。
存储管理员定义各种虚拟存储池，来表示适合特定工作负载的存储性能特性和功能。
数据服务（如数据块、文件和对象数据服务）基于该平台运行并且利用虚拟存储池以及阵列的独特属性。
EMC 软件定义存储集中化存储管理，在物理和虚拟存储之间通过一个界面监视利用率和性能。
EMC 软件定义存储还具有可扩展性，因此任何客户、服务提供商或供应商都可以轻松地增加容量来支持其他非EMC 存储，开发新数据服务并且与VMware、Microsoft 和OpenStack 等云堆栈集成。
EMC 软件定义存储支持开放式API（包括Amazon S3、EMC Atmos 和OpenStack Swift），因此写入这些 API 的应用程序可以在 EMC 软件定义存储上运行。
问题：EMC 软件定义存储与存储虚拟化有何不同之处？回答：EMC 软件定义存储将控制路径与数据路径分离，这一点不同于以前的存储虚拟化尝试。
通过抽象化控制路径，控制器可以在虚拟层进行存储管理，因此客户能够将存储池分区为多个虚拟存储阵列，并按照策略采用独一无二的方式进行管理。
这类似于将服务器分区为多个虚拟机。
不过，EMC 软件定义存储并不位于文件和数据存储区域的数据路径中。
通过将控制路径与数据路径分离，EMC 软件定义存储可以集中化所有数据调配和数据管理任务，并且允许应用程序访问文件和数据块，因为它们始终必须持续不断地使用存储阵列中内嵌的特有数据服务。
EMCDMX存储设备命令模式查看状态_20240306 EMCDMX存储设备是一种高性能的大容量硬盘存储设备，可以提供快速、可靠的数据存储和访问功能。
它采用了先进的存储技术和架构，可以满足企业的大容量数据存储需求。
在使用过程中，需要对存储设备的状态进行监控和管理，以确保设备的正常运行。
以下是在EMCDMX存储设备上查看状态的命令模式。
1.登录存储设备首先，我们需要通过以下命令登录到EMCDMX存储设备的管理界面。
```symsan -sid <存储设备ID> -sidpasswd <存储设备密码>```其中，sid是存储设备的ID，sidpasswd是存储设备的密码。
2.查看存储池状态存储池是EMCDMX存储设备中用来存储数据的一块空间。
可以通过以下命令查看存储池的状态。
```symcfg -sid <存储设备ID> list -pools```这将列出所有的存储池，并显示每个存储池的状态信息，如池ID、类型、大小、使用率等。
3.查看LUN状态LUN是逻辑单元号，用于将存储池中的一部分容量分配给主机。
可以通过以下命令查看LUN的状态。
```symcfg -sid <存储设备ID> list -lun```这将列出所有的LUN，并显示每个LUN的状态信息，如LUNID、大小、容量使用率、所属存储池等。
4.查看存储组状态存储组是一组LUN的集合，通常用于为主机提供存储资源。
可以通过以下命令查看存储组的状态。
```symcfg -sid <存储设备ID> list -storagegroups```这将列出所有的存储组，并显示每个存储组的状态信息，如存储组ID、LUN数量、连接的主机等。
5.查看存储子系统状态存储子系统是EMCDMX存储设备中的一个重要部分，它负责管理存储池、LUN和存储组。
可以通过以下命令查看存储子系统的状态。
```symcfg -sid <存储设备ID> list -symmetrix```这将显示存储子系统的详细信息，包括存储设备ID、产品型号、固件版本、状态、告警等级等。
体系架构：给出了整体的方向性指导，在更宏观的层面上描述体系的分层及构成情况，其分层和构成情况反映了一个组织内不同实体的职能或业务逻辑。
能力架构：以系统需求为基础，从业务角度出发勾勒的系统基本实现目标，往往以现实的业务模式、业务流程为参考，主要面向一线需求人员，是实际需求的总结、归类和再现。
功能架构：是对业务需求的系统化反应，是沟通需求与实现的方向性指导，其高层划分在一定程度上反应了现实中的业务模式等信息。
（应用架构暂归入此类，待进一步推敲考究）
系统架构（逻辑架构）：体现了系统整体的功能划分，着重体现子系统、基础设施、应用集成、总线等概念。
通过对子系统的模
块划分，有助于系统内部的模块化设计和封装，并有利于明确系统对外接口分工的具体实现方式。
部署架构：说明应用在物理主机上的部署情况。
指导主机能力的配置选择。
同时说明系统在网络的接入情况，描述基本的网络环境。
集成架构：重点描述为对内及对外的接口，如内部功能模块接口、子系统间接口、外部系统接口等。
往往需要建立完整的编码体系来对接口进行管理。
对内接口的设计着重保证模块及子系统之间的松耦合。
对外接口的设计着重考虑接口的易用性、高效性及建设成本，并保证满足所有的端到端需求。
开发架构：描述重点为各个部分的技术实现手段和方法。
指导系统的开发人员完成系统的具体设计和编码工作。
一般顺序
体系架构（方向指导）
能力架构（需求翻译）
功能架构（现状与需求对接）
“系统”架构（应用架构，逻辑架构，数据架构，集成架构，物理架构）（绿色部分）
部署架构、运行架构（落地、实施、维护）
开发架构（贯穿整个周期）。
EMC DMX存储的物理架构与逻辑架构
一.DMX存储概述
DMX存储硬件的物理与逻辑架构能够实现最大限度的将一个lun 的io 最大限度分摊给硬盘,DAE盘阵的环路; 一个lun 的io 同时也平均分摊给后端的存储cpu . 从后面文档设备连接的介绍可以知晓.
DMX的架构做到了最大限度的打散数据以达到性能最大化;性能最大化的硬件配置是一个控制柜加两个与控制柜存储cpu端口直连的磁盘柜;
存储卷vol 以及4个vol meta(绑定) 条带化以后就避免了热点(hot block) 读写的问题.
将任何一个lun的读写io 操作做到由最多的硬件资源来支撑. 硬件资源主要是硬盘,DAE盘阵环路,存储cpu,存储缓存.
DMX存储安装配置是通过加载预先配置好的bin file 来部署的; bin file 定义了物理架构与逻辑架构的配置定义整个存储当前硬件配置如何被使用规划好,以后修改配置就得重新装载bin file 也就是重新配置整个存储.
Bin file的加载以及整个存储的管理通过console服务器上的软件symmwin来操作,console服务器通过电话线moden 与EMC 支持中心连通. EMC技术人员通过电话线的拨号拨入方式可以做到完全掌控存储设备.
本文档关注存储设备架构方面,管理方面的gk盘,ecc等不做赘述.
二.E MC DMX 存储的物理架构
1.存储外观及各个模块介绍
(1)外观
DMX由一个控制柜加磁盘柜组成, 通常带2个或者5个磁盘柜
我们公司为了性能最大化,配置满配的前端后端卡,只挂2个磁盘柜.再扩展磁盘
机柜只增加空间,性能不增长.
,
BAY
BAY
(2)物理构成模块图示: (打开机柜门前视图)
2.存储后端接线连接以及磁盘环路
DA卡cpu端口与硬盘的连线图示:
这里的图示是端口所管理的硬盘,是指硬盘的主环路(BUS loop),实际情况物理联线只连接到DAE 的LCC A & LCC B 端口.
方环路的硬盘,也就是互为standby 环路.
DA 卡cpu 与 DAE 盘柜 的对应关系
三.E MC DMX 存储的逻辑架构
●存储最小的可用单元是cylinder (每个cylinder 960k) ;
●每个cyln 由15个64k 的块组成.
●每个硬盘以cyln为单位划分成n 个hyper(也叫切片)
●以DA02 D1:05 (DA卡2，D cpu port 1口管理的DAE ID 5硬盘为例)
1.DA02 D1:05 硬盘被切成了14块,前面9块都是16570 cyln 的大小的数据
空间, 后面5块是3 cyln 的管理用的GK盘.
2.然后以16570 cyln为单位的15GB(16570*960k/1024)大小的hyper 来与其
他硬盘里面的同样是16570 cyln 的hyper 来做镜像成为一个卷(vol). 大
多数情况下某个硬盘里面的数据(vol) 与另外一个硬盘的数据一摸一样.
3.看如下图示: 镜像1 是M1, 镜像2 是M2. 互相交叉. 后面的6,7,8 ……都
是同样情况,两块硬盘数据一样,镜像1 镜像2 交叉放.
4.卷volume 分配给主机的时候都是连续地分配出去, 而如下图两个硬盘里
面的vol 都是不顺序的,是打散的,这样就打散了主机对存储读写的io.
DA02 D1:05
DA02 D1:05
如下图示:
每个卷底层都是由8个硬盘来支持,并且由八个cpu通道来支持,因为八个
硬盘都算来自不同的硬盘DAE盘阵,能达到最佳的IOPS.
dmx系统只将MetaPosition 0 的卷名(meta位置0的) 映射给主机,一个卷也
就是作为一个lun来使用. 这里举例的情况是两个hyper先镜像,然后4个Array
6.主机端查看分配的lun的volume 信息
用powerpath工具powermt 看Logical device ID
例如:
Pseudo name=emcpowerbd
Symmetrix ID=000290105785
Logical device ID=05EB
state=alive; policy=SymmOpt; priority=0; queued-IOs=0
========================================================
--- Host -- - Stor - -- I/O Path - -- Stats ---
### HW Path I/O Paths Interf. Mode State Q-IOs Errors ========================================================
2 qla2xxx sdbq FA 14dA active alive 0 0
3 qla2xxx sdev FA 13dA active alive 0 0
3 qla2xxx sdgo FA 14dA active alive 0 0
4 qla2xxx sdjt FA 3dA active alive 0 0
4 qla2xxx sdlm FA 4dA active alive 0 0
5 qla2xxx sdor FA 3dA active alive 0 0
5 qla2xxx sdqk FA 4dA active alive 0 0
2 qla2xxx sdx FA 13dA active alive 0 0
主机能看到05EB 卷的有: 172.23.106.2, 172.24.67.2 ……。
