电路计算机仿真分析实验报告实验一直流电路工作点分析和直流扫描分析一、实验目的1、学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。

2、学习使用Pspice进行直流工作点分析和直流扫描分析的操作步骤。

二、原理与说明对于电阻电路，可以用直观法（支路电流法、节点电压法、回路电流法）列写电路方程，求解电路中各个电压和电流。

PSPICE软件是采用节点电压法对电路进行分析的。

使用PSPICE软件进行电路的计算机辅助分析时，首先在capture环境下编辑电路，用PSPICE的元件符号库绘制电路图并进行编辑、存盘。

然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。

需要强调的是，PSPICE软件是采用节点电压法“自动”列写节点电压方程的，因此，在绘制电路图时，一定要有参考节点（即接地点）。

此外，一个元件为一条“支路”（branch）,要注意支路（也就是元件）的参考方向。

对于二端元件的参考方向定义为正端子指向负端子。

三、示例实验应用PSPICE求解图1-1所示电路个节点电压和各支路电流。

图1-1 直流电路分析电路图R2图1-2 仿真结果四、选做实验1、实验电路图（1）直流工作点分析，即求各节点电压和各元件电压和电流。

（2）直流扫描分析，即当电压源Us1的电压在0-12V之间变化时，求负载电阻R L中电流I RL随电压源Us1的变化曲线。

IPRINT图1-3 选做实验电路图2、仿真结果Is21Adc1.000AVs35Vdc3.200A R431.200A23.20VVs47Vdc1.200A 0VR142.800AIs32Adc 2.000A12Vdc2.800AIIPRINT3.200A10.60V 12.00V Is11Adc 1.000A18.80V 28.80V15.60V3.600VR222.800ARL13.200A18.80VVs210Vdc2.800A Is53Adc3.000AI42Adc图1-4 选做实验仿真结果3、直流扫描分析的输出波形图1-5 选做实验直流扫描分析的输出波形4、数据输出V_Vs1 I(V_PRINT2)0.000E+00 1.400E+00 1.000E+00 1.500E+00 2.000E+00 1.600E+00 3.000E+00 1.700E+00 4.000E+00 1.800E+00 5.000E+00 1.900E+00 6.000E+00 2.000E+00 7.000E+00 2.100E+00 8.000E+00 2.200E+009.000E+00 2.300E+001.000E+012.400E+001.100E+012.500E+001.200E+012.600E+00从图1-3可以得到IRL与USI的函数关系为：I RL=1.4+(1.2/12)U S1=1.4+0.1U S1 (公式1-1)五、思考题与讨论：1、根据图1-1、1-3及所得仿真结果验证基尔霍夫定律。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

电力电子电路的计算机仿真训练报告电力电子电路是一种广泛应用于工业和民用电气设备中的电路。

它们的设计和操作需要对电逻辑、电路分析和控制系统等方面具备深入的了解。

为了更好的掌握电力电子电路，需要学习其相关理论，同时进行大量的仿真训练。

本文将从以下三个角度描述电力电子电路的计算机仿真训练。

一、计算机仿真训练的目的电力电子电路的计算机仿真训练目的是加强学生的动手能力，提高学生的实践操作技能和解决实际问题的能力，同时提升学生的仿真分析能力和逻辑思维能力。

通过计算机仿真，可以模拟实际的电路运行环境，通过观察仿真结果来学习电路实际运行的规律，更好地掌握电力电子电路的运行过程。

二、电力电子电路的计算机仿真训练方法1.建立电力电子电路模型在进行计算机仿真前，需要先建立电力电子电路模型。

在建立电路模型时，需要根据电路的实际情况来确定所要模拟的电路元件和电路拓扑结构，确定元件的数值和电路参数，以及设置初始条件和仿真时间等。

建立模型后，还需要对模型进行验证和参数调整，确保模型的准确性和合理性。

2.使用仿真软件进行仿真电力电子电路的计算机仿真训练需要使用仿真软件进行模拟。

常用的仿真软件有PSIM、PSCAD、SABER等。

通过仿真软件，可以对电路进行仿真分析和模拟实验。

仿真软件还可以提供电路的电压、电流、功率等参数，并可输出相应的仿真波形。

3.分析仿真结果在仿真过程中，需要对仿真结果进行分析。

通过对仿真波形的观察和数据的分析，可以得出电路中各元件的电压、电流和功率等参数，了解电路的实际运行情况。

在分析仿真结果的过程中，还应对电路的稳定性、效率和波形失真等进行评估和改进。

三、电力电子电路的计算机仿真训练效果通过计算机仿真训练，学生可以更加深入地了解电力电子电路的相关知识和理论，并掌握实际的电路设计和操作能力。

在训练过程中，学生还可以学习到如何进行电路仿真和数据分析的技能，提高他们的学习兴趣和探究能力。

此外，电力电子电路的计算机仿真训练还可以帮助学生更好地理解工程实践中纷繁复杂的现象和问题。

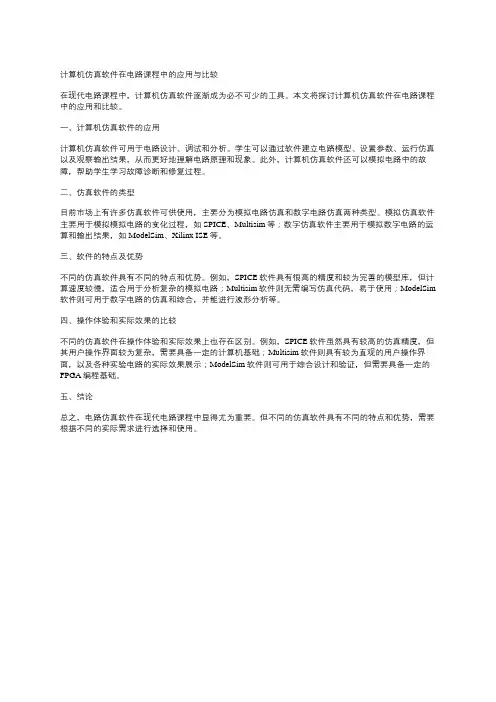

计算机仿真软件在电路课程中的应用与比较
在现代电路课程中，计算机仿真软件逐渐成为必不可少的工具。

本文将探讨计算机仿真软件在电路课程中的应用和比较。

一、计算机仿真软件的应用
计算机仿真软件可用于电路设计、调试和分析。

学生可以通过软件建立电路模型、设置参数、运行仿真以及观察输出结果，从而更好地理解电路原理和现象。

此外，计算机仿真软件还可以模拟电路中的故障，帮助学生学习故障诊断和修复过程。

二、仿真软件的类型
目前市场上有许多仿真软件可供使用，主要分为模拟电路仿真和数字电路仿真两种类型。

模拟仿真软件主要用于模拟模拟电路的变化过程，如SPICE、Multisim等；数字仿真软件主要用于模拟数字电路的运算和输出结果，如ModelSim、Xilinx ISE等。

三、软件的特点及优势
不同的仿真软件具有不同的特点和优势。

例如，SPICE软件具有很高的精度和较为完善的模型库，但计算速度较慢，适合用于分析复杂的模拟电路；Multisim软件则无需编写仿真代码，易于使用；ModelSim 软件则可用于数字电路的仿真和综合，并能进行波形分析等。

四、操作体验和实际效果的比较
不同的仿真软件在操作体验和实际效果上也存在区别。

例如，SPICE软件虽然具有较高的仿真精度，但其用户操作界面较为复杂，需要具备一定的计算机基础；Multisim软件则具有较为直观的用户操作界面，以及各种实验电路的实际效果展示；ModelSim软件则可用于综合设计和验证，但需要具备一定的FPGA编程基础。

五、结论
总之，电路仿真软件在现代电路课程中显得尤为重要。

但不同的仿真软件具有不同的特点和优势，需要根据不同的实际需求进行选择和使用。
