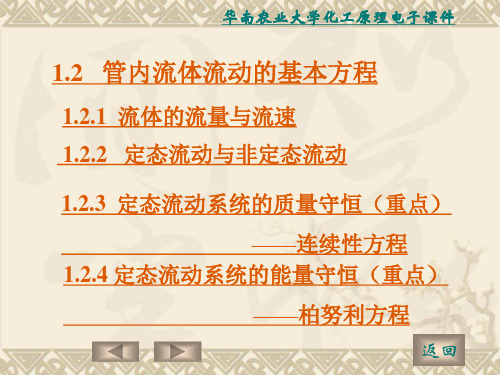

第一章流体流动第一章流体流动第三节流体流动的基本方程一、流量与流速二、稳态流动与非稳态流动三、连续性方程式四、柏努利方程式五、柏努利方程式的应用1.3.1 流量与流速1、流量流量: 单位时间内流过管道任一截面的流体量。
体积流量V S:若流量用体积来计量，单位为：m 3/s 质量流量W S:若流量用质量来计量，单位：kg/s 。
体积流量和质量流量的关系是：ρS S V W =2、流速流速u : 单位时间内流体在流动方向上流过的距离,单位为：m/s数学表达式为：AV u S =流量与流速的关系为：uAV S=ρuA W S =对于圆形管道，24dA π=24d V u S π=uV d S π4=——管道直径的计算式质量流速：单位时间内流体流过管道单位面积的质量流量用G 表示，单位为kg/(m 2.s)。
数学表达式为：A W G s =AV S ρ=ρu = 1.3.2 稳态流动与非稳态流动稳定流动：描述流动的物理量与时间无关的流动稳定流动u =f (x ，y ，z )非稳定流动u =f (x ，y ，z ，θ )1.3.2 稳态流动与非稳态流动流动系统稳态流动流动系统中流体的流速、压强、密度等有关物理量仅随位置而改变，而不随时间而改变非稳态流动上述物理量不仅随位置而且随时间变化的流动。
1.3.3 连续性方程在稳定流动系统中，对直径不同的管段做物料衡算衡算范围：取管内壁截面1-1’与截面2-2’间的管段。
衡算基准：1s对于连续稳定系统：21SSWW=ρuAWs=222111ρρAuAu=如果把这一关系推广到管路系统的任一截面，有：常数=====ρρρuAAuAuWS L222111若流体为不可压缩流体常数======uAAuAuWV SS L2211ρ——一维稳定流动的连续性方程对于圆形管道，22221144duduππ=21221⎟⎟⎠⎞⎜⎜⎝⎛=∴dduu表明：当体积流量VS一定时，管内流体的流速与管道直径的平方成反比。
化工原理思考题答案第一章流体流动与输送机械1、压力与剪应力的方向及作用面有何不同（P7、P9）答：压力垂直作用于流体表面，方向指向流体的作用面，剪应力平行作用于流体表面，方向与法向速度梯度成正比。
2、试说明黏度的单位、物理意义及影响因素（P9）答:单位是N∙s∕∏f即Pa∙s,也用CP（厘泊），1CP=ImPa∙s,物理意义：黏度为流体流动时在与流动方向相垂直的方向上产生单位速度梯度所需的剪应力（分子间的引力和分子的运动和碰撞）。
影响因素：流体的种类、温度和压力。
3、采用U型压差计测某阀门前后的压力差,压差计的读数与U型压差计放置的位置有关吗？（P12T3例1-3）答：无关，对于均匀管路，无论如何放置，在流量及管路其他条件一定时，流体流动阻力均相同，因此U型压差计的读数相同，但两截面的压力差却不相同。
4、流体流动有几种类型？判断依据是什么？（P25）答：流型有两种，层流和湍流，依据是：Re<2000时，流动为层流；Re⅛4000时，为湍流，2000WReW4000时，可能为层流，也可能为湍流5、雷诺数的物理意义是什么？（P25）答：雷诺数表示流体流动中惯性力与黏性力的对比关系，反映流体流动的湍动程度。
6、层流与湍流的本质区别是什么？（P24、P27）答：层流与湍流的本质区别是层流没有质点的脉动，湍流有质点的脉动。

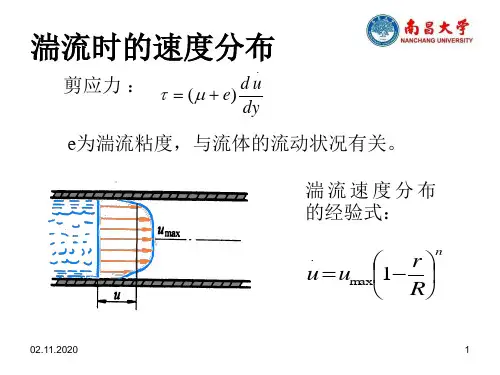

7、流体在圆管内湍流流动时，在径向上从管壁到管中心可分为哪几个区域？（P28）答：层流内层、过渡层和湍流主体三个区域。
8、流体在圆形直管中流动，若管径一定而流量增大一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？（P31、32、33）答：层流时Wfxu,管径一定流量U增大一倍，Wf增大一倍能量损失是原来的2倍，完全湍流时Wf8/,管径一定流量U增大一倍，Wf增大流量增大四倍，能量损失是原来的4倍。
9、圆形直管中，流量一定，设计时若将管径增加一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？（P32、32、33）答：层流时Wf8u,流量一定管径d增加一倍，d2增大四倍，Wf减小为原来的1/4,能量损失是原来的1/4倍，完全湍流时Wf8tl2,流量一定管径d增加一倍，cP增大四倍，管径增加一倍能量损失是原来的1/4倍。
（完整版）化工原理各章节知识点总结第一章流体流动质点含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程却要大得多。
连续性假定假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。
拉格朗日法选定一个流体质点,对其跟踪观察，描述其运动参数(如位移、速度等)与时间的关系。
欧拉法在固定空间位置上观察流体质点的运动情况，如空间各点的速度、压强、密度等，即直接描述各有关运动参数在空间各点的分布情况和随时间的变化。
定态流动流场中各点流体的速度u 、压强p 不随时间而变化。
轨线与流线轨线是同一流体质点在不同时间的位置连线，是拉格朗日法考察的结果。
流线是同一瞬间不同质点在速度方向上的连线，是欧拉法考察的结果。
系统与控制体系统是采用拉格朗日法考察流体的。
控制体是采用欧拉法考察流体的。
理想流体与实际流体的区别理想流体粘度为零，而实际流体粘度不为零。
粘性的物理本质分子间的引力和分子的热运动。
通常液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主。
气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主。
总势能流体的压强能与位能之和。
可压缩流体与不可压缩流体的区别流体的密度是否与压强有关。
有关的称为可压缩流体，无关的称为不可压缩流体。
伯努利方程的物理意义流体流动中的位能、压强能、动能之和保持不变。
平均流速流体的平均流速是以体积流量相同为原则的。
动能校正因子实际动能之平均值与平均速度之动能的比值。
均匀分布同一横截面上流体速度相同。
均匀流段各流线都是平行的直线并与截面垂直,在定态流动条件下该截面上的流体没有加速度, 故沿该截面势能分布应服从静力学原理。
层流与湍流的本质区别是否存在流体速度u、压强p的脉动性，即是否存在流体质点的脉动性。
稳定性与定态性稳定性是指系统对外界扰动的反应。
定态性是指有关运动参数随时间的变化情况。
边界层流动流体受固体壁面阻滞而造成速度梯度的区域。
课后解析化工原理学院：环境与化学工程学院班级：化学工程与工艺1201班学号：姓名：日期： 2014年6月20日第一章流体流动2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400 mm ， R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处 P A + ρg gh1 = ρ水gR3 + ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
化工原理第三版（陈敏恒）上、下册课后思考题答案（精心整理版）第一章流体流动1、什么是连续性假定?质点的含义是什么?有什么条件?连续性假设：假定流体是由大量质点组成的，彼此间没有间隙，完全充满所占空间的连续介质。
质点指的是一个含有大量分子的流体微团，其尺寸远小于设备尺寸，但比分子自由程却要大得多。
2、描述流体运动的拉格朗日法和欧拉法有什么不同点?拉格朗日法描述的是同一质点在不同时刻的状态；欧拉法描述的是空间各点的状态及其与时间的关系。
3、粘性的物理本质是什么?为什么温度上升,气体粘度上升,而液体粘度下降?粘性的物理本质是分子间的引力和分子的运动与碰撞。
通常气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主，温度上升，热运动加剧，粘度上升。
液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主，温度上升，分子间的引力下降，粘度下降。

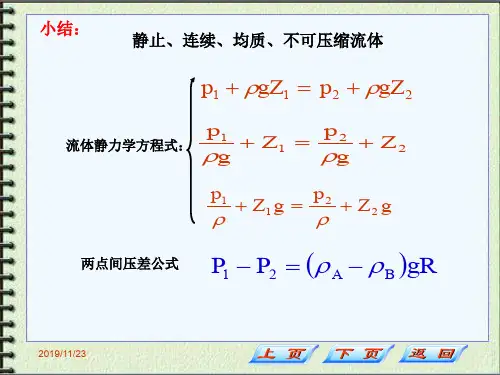

4、静压强有什么特性?①静止流体中，任意界面上只受到大小相等、方向相反、垂直于作用面的压力；②作用于某一点不同方向上的静压强在数值上是相等的；③压强各向传递。
7、为什么高烟囱比低烟囱拔烟效果好?由静力学方程可以导出，所以H增加，压差增加，拔风量大。
8、什么叫均匀分布?什么叫均匀流段?均匀分布指速度分布大小均匀；均匀流段指速度方向平行、无迁移加速度。
9、伯努利方程的应用条件有哪些?重力场下、不可压缩、理想流体作定态流动，流体微元与其它微元或环境没有能量交换时，同一流线上的流体间能量的关系。
12、层流与湍流的本质区别是什么?区别是否存在流体速度u、压强p的脉动性，即是否存在流体质点的脉动性。
13、雷诺数的物理意义是什么?物理意义是它表征了流动流体惯性力与粘性力之比。
14、何谓泊谡叶方程?其应用条件有哪些?应用条件：不可压缩流体在直圆管中作定态层流流动时的阻力损失计算。
15、何谓水力光滑管?何谓完全湍流粗糙管?当壁面凸出物低于层流内层厚度，体现不出粗糙度过对阻力损失的影响时，称为水力光滑管。
