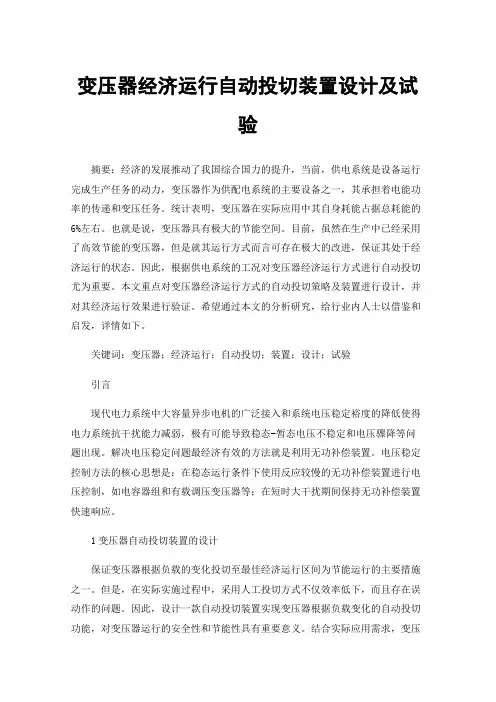

变压器经济运行自动投切装置设计及试验摘要：经济的发展推动了我国综合国力的提升，当前，供电系统是设备运行完成生产任务的动力，变压器作为供配电系统的主要设备之一，其承担着电能功率的传递和变压任务。
统计表明，变压器在实际应用中其自身耗能占据总耗能的6%左右。
也就是说，变压器具有极大的节能空间。
目前，虽然在生产中已经采用了高效节能的变压器，但是就其运行方式而言可存在极大的改进，保证其处于经济运行的状态。
因此，根据供电系统的工况对变压器经济运行方式进行自动投切尤为重要。
本文重点对变压器经济运行方式的自动投切策略及装置进行设计，并对其经济运行效果进行验证。
希望通过本文的分析研究，给行业内人士以借鉴和启发，详情如下。
关键词：变压器；经济运行；自动投切；装置；设计；试验引言现代电力系统中大容量异步电机的广泛接入和系统电压稳定裕度的降低使得电力系统抗干扰能力减弱，极有可能导致稳态-暂态电压不稳定和电压骤降等问题出现。
解决电压稳定问题最经济有效的方法就是利用无功补偿装置。
电压稳定控制方法的核心思想是：在稳态运行条件下使用反应较慢的无功补偿装置进行电压控制，如电容器组和有载调压变压器等；在短时大干扰期间保持无功补偿装置快速响应。
1变压器自动投切装置的设计保证变压器根据负载的变化投切至最佳经济运行区间为节能运行的主要措施之一。
但是，在实际实施过程中，采用人工投切方式不仅效率低下，而且存在误动作的问题。
因此，设计一款自动投切装置实现变压器根据负载变化的自动投切功能，对变压器运行的安全性和节能性具有重要意义。
结合实际应用需求，变压器自动投切装置需采集变压器的电压、电流等参数信号换算得出实时负载情况；然后，对比变压器的运行状态、断路器状态等开关量进行采集，并结合第一步所获取的负载情况判断变压器投入和切除的条件，并得出相应的控制指令。
变压器自动投切装置所采用的核心处理为DSP，具体型号为DSP2812控制器，该控制器对应的主频为96MHz；该装置采用AD7607数据采集芯片对变压器电压、电流及断路器的状态进行采集；采用RS485通信芯片实现控制器与上位机的通信。
电力科技281变压器的容量选择与经济运行宁彦斌（陕西延长石油集团横山魏墙煤业有限公司，陕西 榆林 719100）摘要：社会的发展，人们生活水平的不断提升，对于电力的需求也成为居民日常生活以及各行各业不可或缺的重要存在，而电力的需求管理也逐渐被各界人士所关注，并成为当下社会的热点问题。
变压器是电力运行系统的重要组成部分，通过变压器能够有效实现对电压的转化，但是并不会对电压的性质产生任何改变，当变压器处于升压状态时，有利于缩减线路损耗，进而确保送电的经济性价值，而降压时，则会将高压电转换为各级使用电压，以此来满足不同用户的用电需求。
为此，对变压器的容量进行科学合理的选择不仅能够实现对电能损耗的降低，同时还可以保障电力系统运行的经济性，而变压器经济运行系统的构建在一定程度上还可以增加变压器的使用寿命，有利于维修成本的缩减。
文章主要对变压器的容量选择与经济运行进行分析，并针对变压器经济运行中存在的问题提出几点自己的看法，仅供参考。
关键词：变压器；容量选择；经济运行；问题；策略1 变压器的容量选择 对于变压器容量的选择主要从以下三个方面进行考量，第一，影响因素。
当变压器处于正常运行状态下时，往往会受到电流启动因素与自然因素的影响，其中电流启动因素主要指的是当变压器的电流处于启动操作阶段时，其电流肯定会比额定电流参数高出好几倍，所以，当出现这种问题时，为了防止出现电力设备超低电压现象，则必须要采用三相异步电动机的方式来实现对电流的运行，以此来为变压器系统的稳定运行提供保障。
而自然因素则是指的配电室负荷自然影响因素，由于变压器容量与配电室负荷自然因素的下降水平有着直接的关系，为此，倘若自然因素处于下降状态时，变压器的容量要求也会随之提升，同时变压器的损耗功能参数就会处于较高水准，而此时则需要对变压器进行无功补偿处理；第二，配电室因素。
变压器的容量选择一般会依照配电室电力设备运行的总负荷参数为依据，进而对变压器的容量进行明确。
第30卷 2008年1月 湖州师范学院学报Jo ur nal of Huzhou Teache rs College Vol.30J an.,2008配电变压器系统的经济运行3朱载夫(长兴县供电局,浙江长兴313100)摘 要:就配电变压器系统的现状和对该系统的经济运行进行了技术分析,并举例说明了该系统经济运行的节电潜力,最后就该系统经济运行的措施提出看法.关键词:能源;配电变压器;经济运行;负载系数;负荷率中图分类号:TM714.3文献标识码:A 文章编号:100921734(2008)S0200892040 引言在我国,国民经济对能源的需求和环境保护的矛盾日益显现,开发新的再生能源和提高现有能源的综合利用率,已成为基本国策.当前,能源的节约和合理使用不但是一个经济问题,而且已经成为重要的战略问题.为此,《节能法》明确规定我国的节能方针是:“能源节约与能源开发并举,把能源节约放在首位”.作为发、供、用电链路末端的配电变压器系统(包括低压相关配电设备及出线),虽然结构简单,系统设备的种类也不复杂,但由于涉及面广,使用的数量又很大(在我县供电范围内就有5000多台套配电变压器系统,2006年的用电量近16亿千瓦时).因此,该系统的安全和经济运行,对国民经济的持续发展和减少环境污染有着不可估量的重要意义.1 配电变压器系统的现状配电变压器系统处于供电线路末端和用电设备的衔接处,相对高压电网而言,其特点是低电压、大电流,而且用电负荷的性质复杂多样,既有单相、三相负荷,又有照明、动力用电之分,更有常规负荷和非线性负荷的区别,并受制于生产工艺或设备的特殊要求,加上产权的归属等问题,一直不为人们所重视.就用电单位而言,对该系统的运行管理在技术上也存在一定的难度,更不用说该系统的经济运行了.从笔者长期实地了解的情况来看,目前绝大多数的配电变压器系统基本处于自然状态下运行,从安全、经济运行等方面来讲都不是很理想.主要表现在以下几方面:(1)大多数配电变压器系统基本上都套用常规标准设计,注重考虑的是所供用电设备容量的需要,由于部分项目在实施时所提供的资料不全,或忽略对设备用电性质的了解,导致投运后的变压器系统严重偏离安全、经济运行的目标.(2)已投运的配电变压器系统中,存在着配电变压器的电压分接开关运行位置不恰当、三相负荷分配不均衡,或者由于供电半径及配出的导线规格不合理等因素,造成系统的电压不正常、线路压降偏大或三相电压不平衡等现象.(3)一些具有多台变压器或季节性用电及日夜负荷变化较大的用电单位,基本上都没有开展经济运行方式的安排,且在设备配置、系统接线等方面也没有考虑经济运行的可行性.(4)自备专用变压器客户,由于受传统观念和习惯性错误做法的影响,不少变压器的运行严重偏离最3收稿日期225作者简介朱载夫,技师,从事用电营业研究:2007122:.佳经济运行区.特别是大工业用电企业,受到两部制容量电价制度的制约而更为严重.(5)部分配电系统的设备选型、配置不够合理;部分导线规格,特别是零线截面选择过小,导致变压器的中性点电压发生位移.一些非线性负荷所占比重较大的用电单位,基本没有采取任何措施来消除其产生的高次谐波、瞬变等不良影响,不仅影响了电网的供电质量,同时也增加了配电线路的损耗和不安全因素.(6)有的配电变压器系统在投产后大量增加用电设备,而系统的配套设施没有同步跟上,致使部分设备、导线过载发热严重.(7)虽然配电变压器系统投产时已配置无功补偿装置,但由于设计配套及安装位置的不合理,或受负荷性质与工作电压的影响,造成装置的投运率不高,补偿效果波动较大,没能取得预期的效果.(8)因对生产工艺的了解和设计深度不够,部分配电系统的保护装置未能发挥应有的作用.正因为如此,现有配电变压器系统的节电潜力相当可观,只要在管理和技术上采取必要措施,该系统的经济运行是完全可以实现的.2 配电变压器系统经济运行的分析配电变压器系统经济运行主要包括配电变压器及其整个系统的经济运行,现以变压器为例来说明该系统的经济运行潜力.衡量配电变压器经济运行的参数是变压器的损耗率,即变压器的自身损耗占其实际功率的百分比.变压器的自身损耗包括空载损耗(即铁损)和负载损耗(即铜损).空载损耗主要决定于变压器铁芯材料和制造工艺水平,因此在变压器出厂后已基本定型.变压器的负载损耗与变压器负载系数的平方成正比,其数值的大小取决于变压器的运行方式.同时由于每台变压器的特性参数不同,既是同规格型号和容量的变压器的特性参数也不尽相同.因此,通过对变压器性能的优劣比较,合理安排运行方式,以尽可能地减少变压器在运行中的自身损耗,提高变压器的效率,是变压器经济运行的主要目的,也是一项实用性很强的节电措施.配电变压器的经济运行简略分析如下:当变压器在某一负载系数下运行时的负载损耗(P KZ )等于其空载损耗(P OZ )时,变压器自身的损失率最低,效率最高,此时即称为变压器的最佳经济负载系数.公式表示为:βj =P OZ /P KZ .(1)此时,变压器的综合有功损耗率Δ为:ΔP B j %=2×P OZ /(βj ×S N ×cos φ+P OZ +B 2j ×P K Z )×100%.(2)式中,P OZ 为变压器空载综合损耗(kW ),P OZ =P O +C 1×Q O ;P K Z 为变压器负载综合损(kW );P KZ =P K +C 1×Q K ;P O 为变压器空载有功损耗(kW );Q O 为变压器空载无功损耗(kVA R );P K 为变压器短路有功损耗(kW );Q K 为变压器短路无功损耗(kVAR );C 1为无功经济当量;cos φ为变压器负载功率因数.S N 为变压器额定容量(kVA );由于B j 仅仅是变压器负载损耗率曲线坐标上最低的一个点,因此,国标G B/T13462292《工矿企业电力变压器经济运行导则》提出了变压器经济运行区的概念,并按损耗率的大小分为三个区,即:经济运行区、最佳运行区(优选段)和最劣运行区.具体以双绕组变压器为例说明如下:经济运行区的划分范围为:负载系数β值的上限为变压器的额定容量,下限值所对应的损耗率应与额定容量时的损耗率相等,其值经推算应为β2j ,即经济运行区的范围在(β2j ≤β≤1)之间.在该运行区范围内,其损耗率要低于变压器额定负载时的损耗.就是说,在经济运行区间内,变压器运行效率要高于变压器在额定负载条件下的运行效率.但是由于上述经济运行区的负载系数下限值过低,降低了变压器的利用率,且该区还包括了额定容量在内的较大负载范围,在此范围边缘,其损耗率ΔP B %与最低损耗率ΔP B j %相比仍相差较大.最佳运行区(优选段)的范围是:变压器的负载系数β值的上限值β=0.75,下限值为与优选运行段上限值等效,其值经推算可导出β=333×βj (3)因此,配电变压器经济运行区优选段的范围为333βj ≤β≤5最劣运行区,也称“大马拉小车”区,即09湖州师范学院学报 第30卷:1.2.:1.20.7.变压器的负载率β值在0<β<βj 2范围.综上所述,早年生产的六四、七三标准系列变压器,由于硅钢片的质量、铁芯的结构和制造工艺等因素,其空载损耗比较大,按上述公式计算其最佳运行区间(优选段)的负载率β值范围约在0.65%～0.75%之间.对于目前广泛使用的S9、S11等系列节能变压器而言,由于硅钢片的质量和制造工艺得到较大提高,并且在铁芯的结构上也进行了改进,因此其空载损耗下降很多,最佳运行区间的β值范围扩大为0.25%～0.75%之间.新近推出的非晶态合金变压器的最佳负载系数βj 值更低,一般不超过30%.因此,早先规定变压器的负载率不得小于30%的论据,对新型节能型变压器而言值得商榷.以上讨论的仅仅是单台变压器的负载率对其自身损耗的影响,而实际运行时影响变压器自身损耗的因素还很多.如变压器电源侧电压分接头的位置、用电负荷的功率因数、变压器的负荷率、三相负载的平衡度等等.特别是在有多台变压器并联运行的场所,由于各台变压器的特性参数不同,使得分配到每台变压器的负荷和由此产生相互间的影响也不同,因此在配置多台变压器的场所,其电气接线及其运行方式也影响到变压器的自身损耗,而且较单台变压器独立运行时的影响更大.当然,配电系统的其它设备的选型合理与否也直接关系到该系统的经济运行和供电质量.现以下面两个比较典型的实例来说明配电变压器的节电潜力:(1)某商场有S92M 型配电变压器两台,容量各为630kVA ,分别主供照明和制冷等设备的用电.两台变压器的特性参数如下:照明变:空载损耗1320W ,空载电流百分比为0.89%,短路损耗为6519W ,短路电压百分数为4.59%.动力变:空载损耗1334W ,空载电流百分比为0.97%,短路损耗为6539W ,短路电压百分数为4.59%.商场正常营业时照明变的负荷较为稳定,且最大负载功率不会超过400kW ,而停业后基本处于空载状态,只有一些保安值班用的照明负荷.制冷变的最大负荷约为320kW 左右.在春、秋、冬季停用制冷设备时,其负载只有电梯等动力用电约40多千瓦,处于轻载状态.按照上述用电负荷经比较计算,如在春、秋、冬季将制冷变改为热备用,由照明变单独供商场的全部用电,则较两台变压器同时运行可减少变压器自身损耗约21%.将照明变改为热备用,由制冷变单独供商场的全部用电,则可减少变压器自身损耗约30%.(每月可减少变压器损耗约1300千瓦时左右)(2)某客户受电变压器型号为S92M ,容量仅为315kVA ,但2006年用电量竟达266.38万千瓦时,其中最大一个月的用电量为26.01万千瓦时,该变压器实际已处于满载或过载状态,且其负荷率也相当高.按上述用电量如调换800kVA 同型号的变压器,则其自身损耗率就可下降64%,年节电量近18000千瓦时.上述的具体计算略.3 配电变压器系统经济运行的措施配电变压器系统的经济运行,是在保证技术安全和经济合理的条件下,充分利用现有设备,通过择优选取最佳运行方式,优化负荷调整,改善变压器运行条件或更换变压器及配套网络改造等技术手段,使配电变压器系统尽可能工作在最佳经济运行区.它具有科学性、系统性、实用性和效益性,对提高配电设备的利用率,降低线损,提高经济效益具有现实意义.配电变压器系统经济运行的具体措施有以下几方面:(1)推广节能型变压器,淘汰或改造高能耗配电变压器,对用电量小,轻载时间所占比例较大的场合,尽可能选用空载损耗小的非金合金变压器;(2)对有多台变压器的单位,可通过对变压器的技术特性参数进行优劣比较的基础上,择优选用特性参数优良的变压器,确定经济运行的负载区间,再结合用电负荷变化情况,把节电和安全结合起来编制变压器的最佳运行方案;(3)对含有大量非线性负荷的配电变压器,应针对负荷的性质,采取有效的技术措施,选择合适的位置,以消除用电设备的高次谐波和浪涌电流对系统造成的影响,减少产生的附加损耗;()对变压器负载率低、布局密度较大的住宅小区,可通过增设变压器间的低压联络电缆,适当投切部分配电变压器,即采用2的运行方式来减少变压器的空载损耗;192008年 朱载夫:配电变压器系统的经济运行4n 129湖州师范学院学报 第30卷(5)应加强对配电变压器系统的监控,了解负荷的变化情况,合理调整设备配置,优化电压分接与负荷的调整.如对国有资产的变压器,在普查摸底的基础上进行合理调配,使之工作在最佳运行区范围;对季节性用电负荷,可选用母子变压器,以便在用电淡季换用小容量变压器等;(6)提高用电设备的自然功率因数,对大容量的用电设备应采取无功就地平衡的补偿方式.同时要加强对该系统的维护保养,保证无功补偿设备的投运率,以提高整个系统的功率因数;(7)扩大峰谷电价的实施范围,并拉大峰谷电价差价,以督促用户自觉移峰填谷平衡用电负荷,提高用电负荷率;(8)对执行两部制大工业电价的用户,建议采用按最大需求量计算基本电费的方法,为用户变压器的经济运行创造条件.(按装见容量计算基本电费,不利于变压器的经济运行,助长用户为降低平均电价而拼设备用电,既增加了配电变压器系统的损耗,还影响到电网的安全运行,并且造成基本电费的流失)综上所述,配电变压器系统的经济运行就是运用优化、定量化的科学判定方法来改变多年来形成的陈旧观念和习惯做法,用知识经济手段提高配电变压器系统运行中的科技含量去挖掘该系统的节电潜力.同时,变压器的节能降耗必须兼顾低压配电系统降低线损、减小电压波动,提高供电质量的连带效应.除了大功率集中供电负荷需要之外,设计部门应在深入了解用电结构、负荷性质的基础上,合理配置变压器及其配套设备,并对长期运行的经济性、合理性和增大配电装置一次性投资之间进行综合比较,改变综合配电变压器单台容量越选越大和大工业用电变压器越选越小的不合理状况.4 结语配电变压器系统的经济运行,虽然投入少,经济效益好,但难度较大.主要原因是由于该系统涉及面广,工作量较大,不仅需要配备专业人才和必要的工具设备,同时还要求其对生产工艺和专业电工理论基础有一定的了解,特别是对自备变压器用户难度更大.因此,要开展全社会的节能降耗工作,除了必要的技术措施和专业组织形式外,还需要采取相应的行政、经济手段,并在政策、金融、税收等方面给予支持,以促进我国节能减排工作的顺利开展.参考文献:[1]G B/T13462292.工矿企业电力变压器经济运行导则.[2]胡景生.变压器经济运行[M].北京:中国电力出版社,1998.。
电力变压器经济运行分析变压器是电力系统的重要设备，被广泛应用到工农业生产当中，尤其是近年来我国农电建设的发展，极大的促进了农业经济的发展。
随着人们对节能减排的重视程度的提高，变压器的经济运行成为当前电力企业重点研究的问题。
标签：变压器；经济运行；原理；实现；方法电力变压器经济运行是在满足生产、生活需要的前提下，减少能源的浪费，提高电力能源的有效利用率，实现电力资源的可持续发展。
本文中探讨了影响电力变压器经济运行的重要因素，就如何实现电力变压器经济运行进行了阐述。
1 变压器工作原理当电力变压器的一次绕组连接交流电源以后，会在交变电流流过绕组内部的时候产生磁通，受到磁通的作用，铁芯中就会有交变磁通产生，也就是说一次绕组通过电源吸取电能后转化为磁能，在铁芯中同时交（环）链原、副边绕组（二次绕组），因为受到电磁感应的作用，会分别在原、二次绕组产生频率相同的感应电动势。
假如这个时候二次绕组连接负载，在二次绕组受到感应电动势的作用时，就会产生电流负载，铁芯中的磁能又转换为电能。
2 影响变压器经济运行的原因分析变压器的经济运行影响着电网输配电效率，降低变压器损耗优化供电网是电力工作的主要内容。
（1）变电技术方法滞后。
技术方法的滞后是影响电力变压器经济运行的重要原因之一。
目前，在主变的经济运行计算分析和经济运行点确定工作中，人工仍旧占很大比重，缺乏技术可靠性。
另外，目前变压器经济运行方案的执行，主要是以负荷变动为依据，在变电站值班人员与调度员的配合下，了解負荷变化，从而进行主变经济运行，这种方式自动化程度低下，同样存在可靠性不足的情况。
（2）用电超负荷，影响电力变压器的经济运行。
大多数220kV变电站和部分110kV变电站负荷较重，无法进行经济运行。
在夏季、冬季用电高峰期间，电网负荷与供给需求不断提高。
在这一过程中，保电任务重，经济运行时段受限。
在规律性用电高峰期时保电任务繁重，无法开展经济运行。
另外重大检修方式下，供电压力较大，从电网安全和供电可靠性出发，也不利于经济运行的发展。
电力变压器经济运行分析对电力变压器损耗进行分析，总结了在各种条件下经济运行方式。
关键字：电力变压器损耗经济运行1．引言电力变压器作为电力系统电压变换的主要设备，被广泛应用于输电和配电领域，变压器容量的选择直接影响到电网的运行和投资。
对供电部门的公用变压器而言，会使低压网络变大造成过多地消耗有色金属；选择容量过大的变压器会很快满载，甚至过载，将会限制负荷的发展。
变压器经济运行与否，是由所带负荷大小、本身能耗的功率以及变压器在磁化过程中引起的空载无功损耗、绕组电抗中的短路无功损耗等因素决定的。
变压器在变换电压及传递功率的过程中，自身将会产生有功功率损耗和无功功率损耗。
变压器的有功功率和无功功率损耗又与变压器的技术特性有关，同时又随着负载的变化而产生非线性的变化。
因此，必须根据变压器的有关技术参数，通过合理地选择运行方式，加强变压器的运行管理，充分利用现有的设备条件，以达到节约电能的目的。
2．变压器的负载与损耗的关系电力变压器的有功功率损耗包含变压器空载损耗和变压器负载损耗两部分，在一定的负载下，变压器的有功功率损耗可用下式表示：P=Pn+Pl 2－1P--总的有功功率损耗；Pn--空载有功功率损耗；Pl--在一定负载下的负载有功功率损耗Pn =Pt+KQt= Pt+K(I0%Se/100) 2－2Pl=Pf+KQf= Pf+ K(Ud%Se/100) 2－3Pt为变压器额定空载有功损耗即变压器铁耗。
Qt为变压器变压器额定励磁功率I0%为变压器空载电流Pf为变压器额定负载有功损耗即变压器铜损Ud%为变压器阻抗电压K为无功经济当量，按变压器在电网中的位置取值，一般可取k=0.1kW/kvarSe变压器额定容量空载损耗Pt是只与变压器铁芯相关的常数，它不随变压器负载的变化而变化。
而负载损耗Pf则为变压器绕组中的铜线圈电流损耗，根据P=I2R故Pf与负载电流的平方成正比。
I0%、Ud%为变压器一个固定参数，它们由变压器铭牌或变压器技术参数说明书提供，故变压器损耗主要受负荷变化影响的铜耗决定。
2008 届毕业设计（论文）材料系、部：电气与信息工程系学生姓名：指导教师：职称：专业：电气自动化班级：学号：2008年5月材料清单1、毕业设计（论文）课题任务书2、指导教师评阅表3、答辩及最终成绩评定表4、毕业设计说明书5、附录材料2008 届毕业设计（论文）课题任务书系：电气与信息工程系专业：电气自动化技术湖南工学院2008 届毕业设计（论文）指导教师评阅表系：电气与信息工程系湖南工学院2008 届毕业设计（论文）答辩及最终成绩评定表系（公章）：说明：最终评定成绩＝a+b，两个成绩的百分比由各系自己确定，但应控制在给定标准的10％左右。
2008届毕业设计说明书配电变压器经济运行的研究系、部：电气与信息工程系学生姓名：谢娟指导教师：曹志平职称讲师专业：电气自动化技术班级：0504完成时间：2008年5月摘要变压器在整个国计民生中是一种应用极广的耗能设备。
变压器是电力生产过程中的主要电器。
变压器在变压和传递电功率时，其自身要产生有功功率损失和无功功率消耗。
由于变压器台数多、总容量大，所以在发、供、用电过程中变压器总的电能损失约占整个电力系统损失的30%左右。
因此，全面开展变压器经济运行是实现电力系统经济运行的重要环节。
变压器在变换电压及传递功率的过程中，自身将会产生有功功率损耗和无功功率损耗。
变压器的有功功率和无功功率损耗又与变压器的技术特性有关，同时又随着负载的变化而产生非线性的变化。
因此，本文通过对变压器运行中损耗的分析，计算，总结出在实际运行过程中如何控制变压器的负荷大小，以减少变压器自身的损耗节约电能，降低成本，基本达到了我们想要的最终效果。
关键词：变压器；空载损耗；短路损耗；经济运行AbstractThe transformer is one kind of application extremely broad consumes energy the equipment in the entire national economy and the people's livelihood. The transformer is in the electric power production process main electric appliance. Transformer when live pressure and transmission electric power, its own must have the active power loss and the reactive power consumption. Because the transformer Taiwan number are many, the aggregate capacity is big, therefore in sends, for, uses electricity in the process the transformer total electrical energy loss to approximately compose about 30% which the entire electrical power system loses. Therefore, comprehensively develops the transformer economy movement realizes the electrical power system economy movement important link.The transformer in the transformation voltage and in the transmission power's process, oneself will have the active power loss and the reactive power loss. Transformer's active power and the reactive power lose with transformer's technical characteristic related, simultaneously has the misalignment change along with the load change. Therefore, this article through the analysis which loses to the transformer movement, the computation, how summarizes to control transformer's load size in the actual movement process, reduces transformer own loss to save the electrical energy, reduces the cost, has achieved the final effect which basically we want.Key word: Transformer; No-load loss; Short circuit loss; The economy moves目录1 绪论 (1)1.1 课题研究的目的与意义 (1)1.2 变压器经济运行概论 (1)1.3 变压器经济运行现状 (2)1.4 本文主要工作 (2)2 变压器的基本结构与工作原理 (3)2.1 变压器的基本结构 (3)2.2 变压器的工作原理 (3)3 变压器经济运行的基本概念 (5)3.1 技术参数 (5)3.2 变压器的功率损耗 (6)3.2.1 有功功率损耗 (6)3.2.2 无功功率消耗 (7)3.2.3 综合功率消耗 (8)3.3 变压器间技术特性分析 (9)3.3.1 容量相同双绕组变压器间技术特性优劣的判定 (10)3.3.2 容量不同双绕组变压器间技术特性优劣的判定 (12)4 配电变压器经济运行研究 (14)4.1 变压器的最佳负荷系数 (14)4.2 变压器经济容量的确定 (16)4.3 变压器经济运行区的确定 (17)5 负载调整对经济运行的影响 (20)5.1 调整负载曲线 (20)5.2 调载节能计算原理 (21)5.3 调整日负载曲线 (22)5.4 实例计算 (22)6 变压器间负载的经济分配 (25)6.1 容量相同的变压器间负载的经济分配 (25)6.1.1 两台变压器间负载的经济分配 (25)6.1.2 多台变压器间负载的经济分配 (26)6.2 容量不同的变压器间负载的经济分配 (28)6.2.1 两台变压器间负载的经济分配 (28)6.2.2 多台变压器间负载的经济分配 (28)6.3 变压器负载经济分配节约功率的计算 (29)7 科学管理和变压器经济运行 (30)7.1 变压器制造和经济运行 (30)7.2 变压器更新和经济运行 (30)7.3 技术管理和经济运行 (30)8 总结 (32)参考文献 (33)致谢 (34)1 绪论1.1 课题研究的目的与意义能源是人类社会赖以生存的物质基础，是国民经济发展的动力。
随着国民经济的发展，能源越来越被人们所关注。
变压器在整个国极民生中是一种应用极广的耗能设备。
变压器是电力生产过程中的主要电器。
一般地说，从发电、供电一直到用电，需要经过三至四次变压器的变压过程。
因此不仅变压器的总台数要超过发电机的总台数，同时运行变压器的总容量也远超过运行发电机的总容量，并且也超过运行电动机的总容量。
尽管如此，但因其数量多，容量大，所以在广义电力系统运行中，变压器总的电能损耗约占发电量的10%左右。
这对全国说，意味着全年变压器总的电能损耗为1000多亿KWh，这相当于一个较大电力系统的发电量。
变压器损耗约占电力系统线损的50%左右，在农电系统中变压器损耗约占农电网中损耗的60%—70%。
因此，开展变压器经济运行，降低变压器损耗，是实现电力系统经济运行的重要环节，是节约电能的一个重要手段，开展对变压器经济运行的研究是非常必要的。
由于在我国，配电变压器为10/0.4KV双绕组三相变压器，绝大多数情况下设计为三台以下运行，因此本次设计变压器的经济运行研究也仅限于双绕组变压器的研究。
1.2 变压器经济运行概论变压器作为一种能量转换装置，在转换能量过程中必定产生损耗，包括初级绕组的铜耗，次级绕组的铜耗和铁芯损耗。
但在实际生产运行过程中，我们通常以空载损耗和短路损耗来作为衡量变压器损耗的两个重要参数，以此为依据，我们可以方便的计算出任意给定负载时的变压器效率，控制变压器的二次电流，使变压器经济运行。
由于变压器技术特性存在着差异，并且变压器的有功损耗和无功消耗是随着负载而发生非线性变化的。
因此在变压器运行方式之间就存在着择优选取技术参数好的变压器，并且存在着最佳运行方式的问题。
由此可知，所谓变压器经济运行是指在确保变压器安全运行及传输功能不变的基础上，通过优选运行方式，合理的分配负载，改善运行条件，使变压器在电能损耗低的状态下运行。
所以变压器经济运行的实质就是变压器节电运行，充分利用现有设备条件，通过择优选取变压器经济运行方式，即可达到节电和提高功率因数的目的。
1.3 变压器经济运行现状变压器经济运行的理论分析和生产实践证明，变压器存在着经济运行，那就是把变压器经济运行的优化理论和定量计算方法与变压器各种实际运行工况密切相结合，其结果是变压器的损耗明显减少。
20年来，我国一些地区推广变压器的经济运行，取得了较好的节电效果，但是由于没有一个统一的技术标准，而且还有人们习惯性的错误认识，所以普通存在着不同程度的变压器低效运行问题，主要表现在：（1）凡是一台变压器能承担的负载，就不用两台运行；（2）凡是小容量变压器能承担的负载，就不用大容量变压器运行；（3）如何判定变压器过轻负载（俗称“大马拉小车”）的问题，长期以来都是以变压器容量利用率来划分，其结果不仅不省电，反而浪费；（4）认为变压器是高效率的设备，开展经济运行无潜力可挖（5）错误地认为变压器的利用率越高，变压器损失的电能就越小（即效率越高）有关变压器经济运行问题，沈阳工业大学成立了变压器经济运行研究所，胡景生教授就变压器经济运行方式进行了系统的理论分析，并且通过大量的实例说明变压器经济运行是一种经济实用的节电手段。
1.4 本文主要工作在综述了变压器经济运行方法研究和应用现状的基础上，本文的主要工作包括如下几个方面：在变压器经济运行的原理基础上，分析了变压器经济运行的几种不同情况，讨论如何把变压器经济运行原理与实际相结合来达到降低变压器的电能损耗和提高电源侧功率因数的目的。
