90度弯头展开图

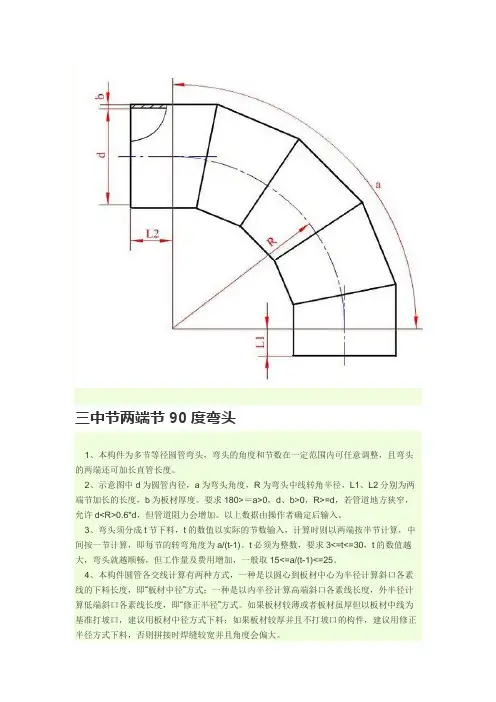

三中节两端节90度弯头1、本构件为多节等径圆管弯头，弯头的角度和节数在一定范围内可任意调整，且弯头的两端还可加长直管长度。

2、示意图中d为圆管内径，a为弯头角度，R为弯头中线转角半径，L1、L2分别为两端节加长的长度，b为板材厚度。

要求180>＝a>0，d、b>0，R>=d，若管道地方狭窄，允许d<R>0.6*d，但管道阻力会增加。

以上数据由操作者确定后输入。

3、弯头须分成t节下料，t的数值以实际的节数输入，计算时则以两端按半节计算，中间按一节计算，即每节的转弯角度为a/(t-1)。

t必须为整数，要求3<=t<=30，t的数值越大，弯头就越顺畅，但工作量及费用增加，一般取15<=a/(t-1)<=25。

4、本构件圆管各交线计算有两种方式，一种是以圆心到板材中心为半径计算斜口各素线的下料长度，即“板材中径”方式；一种是以内半径计算高端斜口各素线长度，外半径计算低端斜口各素线长度，即“修正半径”方式。

如果板材较薄或者板材虽厚但以板材中线为基准打坡口，建议用板材中径方式下料；如果板材较厚并且不打坡口的构件，建议用修正半径方式下料，否则拼接时焊缝较宽并且角度会偏大。

5、本展开图为近似展开法，圆管周长须 n等分来计算每一条线段的实长。

n的数值由操作者根据直径大小及精度要求确定，但必须取4的整倍数，n的数值越大，展开图的精度越高，但画展开图的工作量相应增加。

用人工画线一般取n=16~36已可比较准确下料，用数控切割机下料或是刻绘机按1:1画样板，n值可取大一些。

6、展开图采用平行线法放样下料，即把整个圆管分成若干条平行线进行计算放样。

所输出数据根据下料方式不同而有所不同，如果选择板材下料，则以板材的中心为直径计算展开长度和交线长度，操作者可根据展开图及相关数据直接在板材上画线下料；如选择成品管下料，则以圆管外径另加样板材料厚度为直径计算，根据相关数据在样板上下料，然后把样板包在成品管外画线下料。

管道现场加工——焊接弯头的展开及制作2005-11-23分享到：QQ空间新浪微博开心网人人网焊接弯头，由若干个带有斜截面的直管段组成，一般由两个端节及若干个中节组成，端节为中节的一半。

焊接弯头一般由单节、两节或三节以上组成，这里说的节是指中间节，不包括端节。

节数越多，弯头外观越圆滑，对介质的阻力也越小，但制作起来越困难。

焊接弯头管的弯曲半径R与煨弯而成的弯管中心线的半径相仿。

焊接弯头的弯曲半径R的计算公式为：R＝mD (3—1)式中R——弯曲半径，mm；D——管道外径，mm；m——所需要的倍数，由于焊接弯头的弯曲半径较小，m的范围为1～3，常取m＝1．5～2。

1．90°单节焊接弯头展开图图3—6为单节焊接弯头的立体图，其展开的方法、步骤如下。

图3—6 单节焊接弯头立体图①作∠AOB＝90°(见图3—7)，以O为圆心，以半径R(R=mD)为弯曲半径，画出焊接弯头的中心线。

②将90°的∠AOB平分为两个45°，即图中∠AOC、∠COB，端节为中间节的一半。

因此，端节的中心角为α＝。

再将∠AOC、∠COB各平分成两个22．5°的角，即图3—7中的∠AOK、∠KOC、∠COD与∠D OB。

③以弯管中心线与OB的交点为圆心，以D／2为半径画圆，并将其6等分。

④通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1′、2′、3′、4′、5′、6′、7′，四边形11′7′7是一直角梯形，也就是需要展开的弯头端节。

⑤在OB的延长线的方向上，画线段EF，使得EF＝πD，并将EF12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。

⑥以EF上各等分点为基点，分别截取11′、22′、33′、44′、55′、66′、77′线段长，画在EF相应的垂直线上，得到各交点1′、2′、3′、4′、5′、6′、7′、6′、5′、4′、3′、2′、1′，将各交点用圆滑曲线依次连接起来，所得几何图形即为端节展开图。

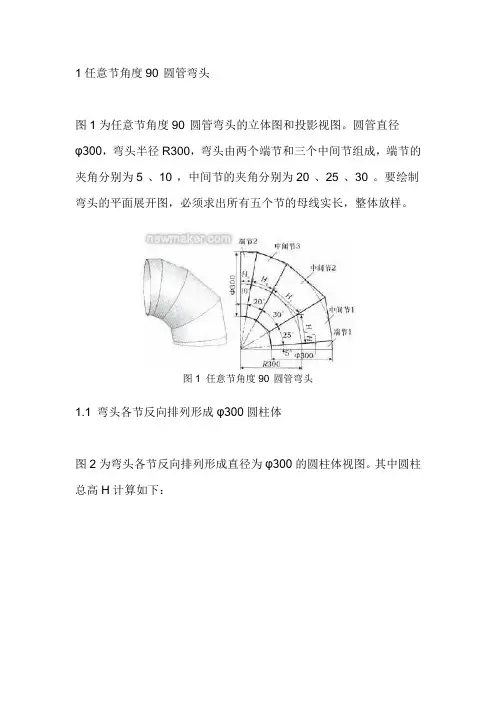

1任意节角度90°圆管弯头图1为任意节角度90°圆管弯头的立体图和投影视图。

圆管直径φ300，弯头半径R300，弯头由两个端节和三个中间节组成，端节的夹角分别为5°、10°，中间节的夹角分别为20°、25°、30°。

要绘制弯头的平面展开图，必须求出所有五个节的母线实长，整体放样。

图1 任意节角度90°圆管弯头1.1 弯头各节反向排列形成φ300圆柱体图2为弯头各节反向排列形成直径为φ300的圆柱体视图。

其中圆柱总高H计算如下：图2 任意节角度90°圆管弯头反向排列圆柱体视图H=H1+H2+H3+H4+H5=300tan5°+300*（tan5°+tan20°)+300（tan20°+tan10°)+300（tan10°+tan10°)+300tan10°=482.472弯头圆柱体立体造型与求解各节母线长根据图2，按照以下步骤进行圆柱立体造型，求出各节的母线长。

2．1生成立体圆柱选择"上视基准面"绘制2D(二维)草图，直径为φ300，"拉伸凸台"生成高度为482．47的立体圆柱，如图3所示。

图32．2生成上下轮廓线按照各节的角度，拉伸切除部分实体，形成端节和中间节的上下轮廓线。

1)"草图绘制"和"3D(三维)草图"分别选择圆柱的上下两面，"转换实体引用"生成φ300两条3D曲线，如图4a所示。

2)选择"前视基准面"、"草图绘制"和"直线"命，绘制和水平线夹角为5。

的直线，如图4b所示，"拉切除"去掉直线以下部分。

3)"草图绘制"和"3D草图"选择步骤2)生成的斜截和"转换实体引用"命令，生成斜截线1，如图4c所示。

项目七 四节等径90°弯头的展开一、任务布置在放样纸作出如图所示四节等径90°弯头中的一个端节的展开图：并用1mm 铁皮作出此样品。

二、 任务分析2.1四节（多节）等径90°弯头的特点:四节等径90°弯头其形状如图7-2，它和三节等径90°弯头和特点一样，端节起始节（第一节）和末节（第四节）相同，中间节为第二、三节，也是相同的。

中间节是端节的两倍，标准多节等径90°弯头的特点也跟四节等径90°弯头一样，端节相同，中间节相同。

中间节是端节的两倍。

我们来计算出其端节角度α和中间节角度β，根据前面公式6-1、6-2，代入有图7-2 四节等径90°弯头中间节角度β: β=901N -，N 为4，即是β=901N -=9041-=300 端节角度α：α=()9021N -=()90241-=1502.2四节等径90°弯头视图的画法 1）按图中所要求的尺寸，1:1画出主视图的水平线，垂直线和三个角度线，弯曲半径R=150。

两个端节，交150角平分线于A 、B 。

过弯曲半径终点作垂线，交150角平分线于O 点。

如图7-3。

图7-3 图7-42）过O 点作弯曲半径的切线，如图7-4。

3）过A 、B 点作切线的平行线，与300角度线相交，再把各交点连接起来就可以了，如图7-5。

这样，就完成了主视图。

4）第一个端节也就是一个150角的上口斜截圆柱管的展开，第二节也是两个第一节的展开。

第三节与第二节一样，第四节与第一节一样。

这样，就可以全部展开了。

5）整过全部的展开如图7-6，；为了省料与画图方便 ，我们把它展在一张图上。

2.3铁皮上放样及制作1）在放样纸上作好放样图后，用铁皮下料，注意节约下料。

2）在铁皮上用画规再画一次展开图，各曲线间留5mm 间隙，曲线交点打洋冲眼，便于后面切开和曲线锉修。

图7-53）在曲线间隙间用錾子把铁皮切开，并用锉刀等工具沿曲线修好。
