纵联电流差动保护概述摘要：纵联电流差动保护有明确的选择性，逐渐成为高压线路的主保护。

本文首先重点介绍了纵联电流差动保护的保护原理，然后分析了影响纵联电流差动保护的性能因素及其解决办法，最后介绍了纵联电流差动保护在现场的对调工作。

关键字：纵联电流差动保护；选择性；原理；解决办法；对调0、引言根据继电保护在电力系统中所担负的任务，通常继电保护装置必须满足四个基本要求，即选择性、快速性、灵敏性和可靠性。

随着微机保护技术和光纤通信技术的日益成熟，纵联电流差动保护逐渐成为高压线路的主保护，其保护原理简单，有明确的选择性和很好的速动性，可以实现线路全长范围内故障的无时限切除。

1、纵联电流差动保护原理纵联保护在电网中可实现全线速动，理论上具有绝对的选择性。

电流差动保护是较为理想的一种保护原理，其选择性不是靠延时，不是靠方向，也不是靠定值，而是靠基尔霍夫电流定律：流向一个节点的电流之和等于零【1】。

图1-1 纵联电流差动保护原理（b）比率制动特性设流过两端保护的电流、以母线流向被保护线路的方向规定为其正方向。

以两端电流的相量和作为继电器的动作电流，如式1-1（a），该电流有时也称作差动电流、差电流。

另以两端电流的相量差作为继电器的制动电流，如式1-1（b）。

式1-2 比率制动特性两折线公式而当线路外部短路时，经计算，其工作点落在动作特性的不动作区，差动继电器不动作。

差动继电器可以区分线路外部短路（含正常运行）和线路内部短路。

继电器的保护范围是两端TA之间的范围。

【2】2、影响差动保护的性能因素及其解决办法2.1 电流互感器的误差和不平衡电流同型号的电流互感器性能也不能保证完全一致，电流互感器之间存在误差；电流互感器励磁电流的影响也会带来误差；保护装置采样回路的误差等。

以上误差都会引起不平衡电流，不平衡电流增大会影响差动保护的灵敏度。

电流互感器的误差可以通过选取同一厂家同一批次的相同型号电流互感器来尽量减小，而对于保护装置采样回路的误差，则要求保护厂家采取措施尽量减小它的影响。

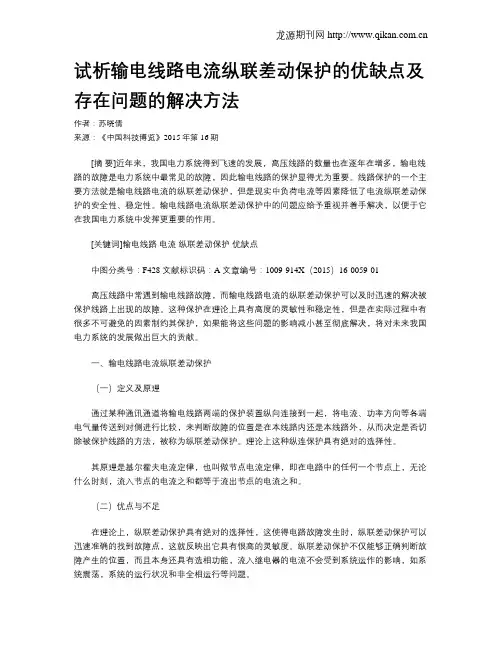

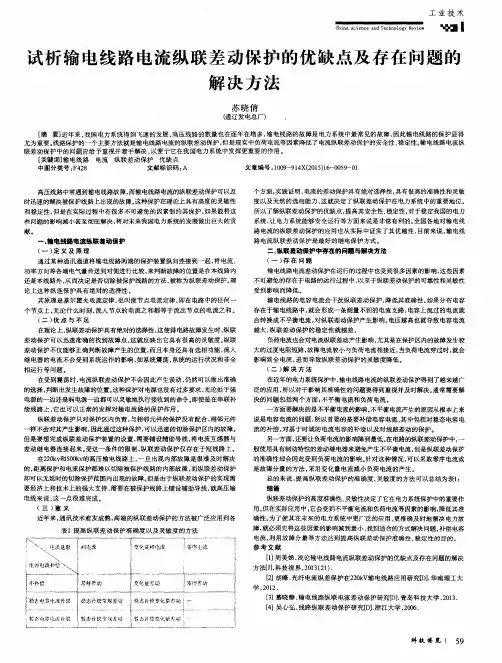

试析输电线路电流纵联差动保护的优缺点及存在问题的解决方法作者：苏晓倩来源：《中国科技博览》2015年第16期[摘要]近年来，我国电力系统得到飞速的发展，高压线路的数量也在逐年在增多，输电线路的故障是电力系统中最常见的故障，因此输电线路的保护显得尤为重要。

线路保护的一个主要方法就是输电线路电流的纵联差动保护，但是现实中负荷电流等因素降低了电流纵联差动保护的安全性、稳定性。

输电线路电流纵联差动保护中的问题应给予重视并着手解决，以便于它在我国电力系统中发挥更重要的作用。

[关键词]输电线路电流纵联差动保护优缺点中图分类号：F428 文献标识码：A 文章编号：1009-914X（2015）16-0059-01高压线路中常遇到输电线路故障，而输电线路电流的纵联差动保护可以及时迅速的解决被保护线路上出现的故障。

这种保护在理论上具有高度的灵敏性和稳定性，但是在实际过程中有很多不可避免的因素制约其保护，如果能将这些问题的影响减小甚至彻底解决，将对未来我国电力系统的发展做出巨大的贡献。

一、输电线路电流纵联差动保护（一）定义及原理通过某种通讯通道将输电线路两端的保护装置纵向连接到一起，将电流、功率方向等各端电气量传送到对侧进行比较，来判断故障的位置是在本线路内还是本线路外，从而决定是否切除被保护线路的方法，被称为纵联差动保护。

理论上这种纵连保护具有绝对的选择性。

其原理是基尔霍夫电流定律，也叫做节点电流定律，即在电路中的任何一个节点上，无论什么时刻，流入节点的电流之和都等于流出节点的电流之和。

（二）优点与不足在理论上，纵联差动保护具有绝对的选择性，这使得电路故障发生时，纵联差动保护可以迅速准确的找到故障点，这就反映出它具有很高的灵敏度。

纵联差动保护不仅能够正确判断故障产生的位置，而且本身还具有选相功能，流入继电器的电流不会受到系统运作的影响，如系统震荡，系统的运行状况和非全相运行等问题。

在受到震荡时，电流纵联差动保护不会因此产生误动，仍然可以做出准确的选择，判断出发生故障的位置。

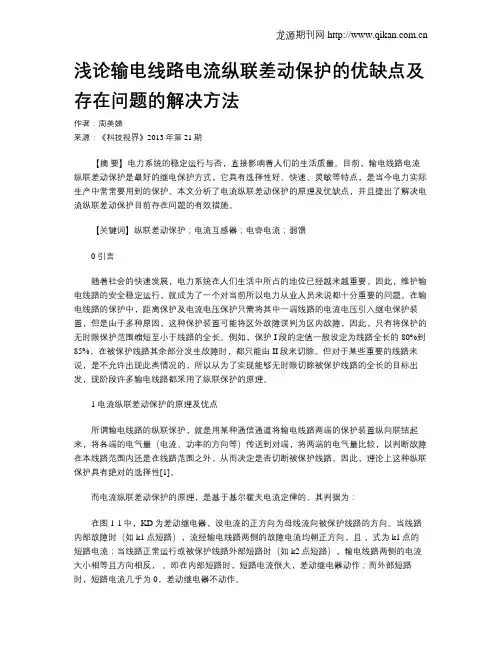

浅论输电线路电流纵联差动保护的优缺点及存在问题的解决方法作者：周美娣来源：《科技视界》2013年第21期【摘要】电力系统的稳定运行与否，直接影响着人们的生活质量。

目前，输电线路电流纵联差动保护是最好的继电保护方式，它具有选择性好、快速、灵敏等特点，是当今电力实际生产中常常要用到的保护。

本文分析了电流纵联差动保护的原理及优缺点，并且提出了解决电流纵联差动保护目前存在问题的有效措施。

【关键词】纵联差动保护；电流互感器；电容电流；弱馈0 引言随着社会的快速发展，电力系统在人们生活中所占的地位已经越来越重要，因此，维护输电线路的安全稳定运行，就成为了一个对当前所以电力从业人员来说都十分重要的问题。

在输电线路的保护中，距离保护及电流电压保护只需将其中一端线路的电流电压引入继电保护装置，但是由于多种原因，这种保护装置可能将区外故障误判为区内故障，因此，只有将保护的无时限保护范围缩短至小于线路的全长。

例如，保护I段的定值一般设定为线路全长的80%到85%，在被保护线路其余部分发生故障时，都只能由II段来切除。

但对于某些重要的线路来说，是不允许出现此类情况的，所以从为了实现能够无时限切除被保护线路的全长的目标出发，现阶段许多输电线路都采用了纵联保护的原理。

1 电流纵联差动保护的原理及优点所谓输电线路的纵联保护，就是用某种通信通道将输电线路两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。

因此，理论上这种纵联保护具有绝对的选择性[1]。

而电流纵联差动保护的原理，是基于基尔霍夫电流定律的。

其判据为：在图1-1中，KD为差动继电器，设电流的正方向为母线流向被保护线路的方向。

当线路内部故障时（如k1点短路），流经输电线路两侧的故障电流均朝正方向，且，式为k1点的短路电流；当线路正常运行或被保护线路外部短路时（如k2点短路），输电线路两侧的电流大小相等且方向相反，。

主变纵联差动保护误跳闸几种原因分析误跳闸是指在正常操作条件下，保护装置错误地将电力系统的一部分或全部切除电源。

主变纵联差动保护是一种常用的保护方式，用于保护电力系统的主变压器。

误跳闸的原因可能是多方面的。

以下是几种常见的主变纵联差动保护误跳闸的原因分析：1.外部干扰：当电力系统中存在外部干扰时，可能会导致差动保护误跳闸。

例如，周围环境中的闪电放电、强电磁场干扰等都可能引起保护装置的误动作。

这种情况下，应采取防雷措施或在保护装置周围设置屏蔽装置，以减小外部干扰对保护的影响。

2.信号误差：主变差动保护装置通过测量主变压器的高压侧和低压侧电流，进行差动计算并与设定值进行比较，从而判断系统是否存在故障。

然而，由于测量设备的精度限制、传输线路的质量等原因，测量的电流值可能存在误差。

当这些误差超过设定值时，差动保护可能会误动作。

因此，应定期校准测量设备，检查传输线路的质量并及时更换老化设备，以降低信号误差。

3.被保护设备故障：差动保护的作用是保护主变压器免受内部故障的损害。

然而，在主变压器内部发生故障时，例如主绕组短路、绝缘击穿等，电流分布会发生改变，导致差动保护误判为故障。

因此，在主变压器内部进行定期检查和维护，及时处理潜在的故障，可以减少误动作的概率。

4.设备参数变化：保护装置对电力系统进行保护时，需要设定一些参数，例如差动电流阈值等。

然而，由于主变压器的负载变化、温度变化等原因，电气参数可能会发生变化。

如果设定值与实际值不匹配，保护装置可能会误判为故障并跳闸。

因此，应定期检查和校准保护装置的参数，并根据实际情况进行调整。

5.人为操作错误：人为操作错误也可能导致差动保护误跳闸。

例如，误操作了与差动保护装置相关的设备，或者误操作了与主变压器相关的设备。

此外，对主变压器进行维护或检修时，可能会因为未按规定程序进行操作而引起保护装置的误动作。

因此，在操作保护装置前，应进行必要的培训和演练，并按照操作规程进行操作，以减少人为操作错误。

国家电网常见面试题及参考答案：1、GIS、PT、CT是什么？运行注意什么？气体绝缘全封闭组合电器（六氟化硫），包括断路器、隔离开关、接地开关、电流互感器、电压互感器、电缆终端、避雷器。

各设备之间要有安全间隔。

2、交流输电和直流输电的特点？先说一下直流输电，主要由两端的换流站（控制复杂，造价高，需要消耗大量无功）、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换流变压器以及保护、控制装置等构成。

主要应用于远距离大功率输电（输送相同功率时，直流线路造价低；没有交流输电系统的功角稳定问题，适合远距离输电，且输电距离越远越经济；几乎没有电容电流，适合地下和海底电缆的长距离输电）和非同步交流系统的联网（且不增加短路容量），具有线路投资少、不存在系统稳定问题、调节快速（传输功率的可控性强，控制速度快，可有效支援交流系统）、运行可靠（潮流可控，可以直流调制）、现在直流电源和直流负荷愈来愈多，更适合发展直流输电等优点。

【缺少大容量直流断路器，无法切除输电线路的短路故障】【（1）需要有大量无功，直流故障时，会导致换流站附近母线电压暂态压升，出现过电压，新能源大量脱网（2）直流故障发生时，会引起系统潮流大范围转移，会冲击交流线路，导致交流故障制约输送限额（3）近区交流故障时，引起换流站电压跌落（会产生谐波），从而导致直流功率转移，严重时会发生直流换向失败故障】【只能直流输电，发电和用电环节因为涉及到变压，交流变压器变压方便更简单，所以仍然是交流的】柔性直流输电技术以电压源换流器、自关断器件和脉宽调制（PWM）技术为基础，具有响应速度快（IGBT器件）、可控性好（有功、无功均可控）、运行方式灵活、可向无源网络供电、不会出现换相失败（不需要消耗无功）、换流站间无需通信以及易于构成多端直流系统等优点，适用于可再生能源并网、分布式发电并网、孤岛供电等。

交流输电：造价高，输电不经济（输送无功），稳定问题，过电压问题。

3、变电站里面有哪些电气设备？变电站内的电气设备分为一次设备和二次设备。

Science &Technology Vision科技视界0引言随着社会的快速发展,电力系统在人们生活中所占的地位已经越来越重要,因此,维护输电线路的安全稳定运行,就成为了一个对当前所以电力从业人员来说都十分重要的问题。

在输电线路的保护中,距离保护及电流电压保护只需将其中一端线路的电流电压引入继电保护装置,但是由于多种原因,这种保护装置可能将区外故障误判为区内故障,因此,只有将保护的无时限保护范围缩短至小于线路的全长。

例如,保护I 段的定值一般设定为线路全长的80%到85%,在被保护线路其余部分发生故障时,都只能由II 段来切除。

但对于某些重要的线路来说,是不允许出现此类情况的,所以从为了实现能够无时限切除被保护线路的全长的目标出发,现阶段许多输电线路都采用了纵联保护的原理。

1电流纵联差动保护的原理及优点所谓输电线路的纵联保护,就是用某种通信通道将输电线路两端的保护装置纵向联结起来,将各端的电气量(电流、功率的方向等)传送到对端,将两端的电气量比较,以判断故障在本线路范围内还是在线路范围之外,从而决定是否切断被保护线路。

因此,理论上这种纵联保护具有绝对的选择性[1]。

而电流纵联差动保护的原理,是基于基尔霍夫电流定律的。

其判据为:∑I ≥I ZD式中∑I 为流入差动继电器的总电流,I ZD 为保护动作整定值。

图1-1输电线路电流纵联差动保护原理图在图1-1中,KD 为差动继电器,设电流的正方向为母线流向被保护线路的方向。

当线路内部故障时(如k1点短路),流经输电线路两侧的故障电流均朝正方向,且I ̇M +I ̇N =I ̇k ,式中I ̇k为k1点的短路电流;当线路正常运行或被保护线路外部短路时(如k2点短路),输电线路两侧的电流大小相等且方向相反,I ̇M +I ̇N=0。

即在内部短路时,短路电流很大,差动继电器动作;而外部短路时,短路电流几乎为0,差动继电器不动作。

从上述原理的叙述中,可以看出,电流纵联差动保护具有如下诸多优点:能正确地判别内部故障和外部故障,灵敏度高,简单可靠,全线速动,流入继电器的总电流不受系统运行方式、非全相运行和系统振荡等影响,本身具有选相功能,这些优点都是距离保护及电流电压保护所没有的,故如今电流差动保护已经成为输电线路主保护的首选原理之一,全国各地长期的运行经验也证明了其优越性。
