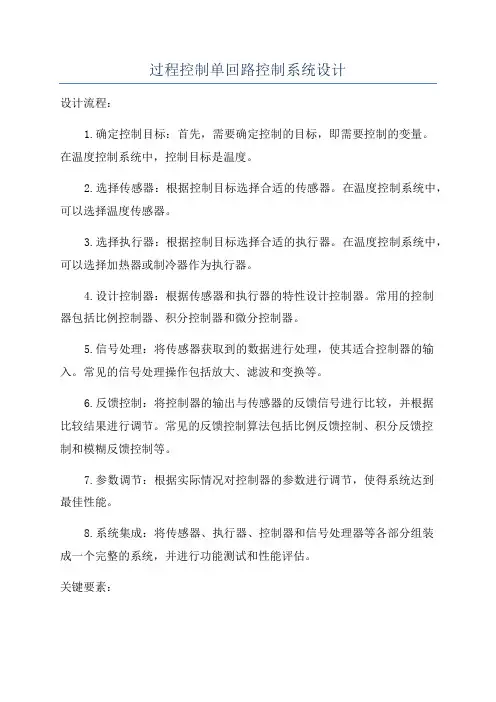

过程控制单回路控制系统设计设计流程:1.确定控制目标:首先,需要确定控制的目标,即需要控制的变量。
在温度控制系统中,控制目标是温度。
2.选择传感器:根据控制目标选择合适的传感器。
在温度控制系统中,可以选择温度传感器。
3.选择执行器:根据控制目标选择合适的执行器。
在温度控制系统中,可以选择加热器或制冷器作为执行器。
4.设计控制器:根据传感器和执行器的特性设计控制器。
常用的控制器包括比例控制器、积分控制器和微分控制器。
5.信号处理:将传感器获取到的数据进行处理,使其适合控制器的输入。
常见的信号处理操作包括放大、滤波和变换等。
6.反馈控制:将控制器的输出与传感器的反馈信号进行比较,并根据比较结果进行调节。
常见的反馈控制算法包括比例反馈控制、积分反馈控制和模糊反馈控制等。
7.参数调节:根据实际情况对控制器的参数进行调节,使得系统达到最佳性能。
8.系统集成:将传感器、执行器、控制器和信号处理器等各部分组装成一个完整的系统,并进行功能测试和性能评估。
关键要素:1.传感器:传感器用于将被控变量转换成电信号,常见的传感器有温度传感器、压力传感器和流量传感器等。
2.执行器:执行器用于根据控制信号调节被控变量,常见的执行器有阀门、电机和加热器等。
3.控制器:控制器根据传感器信号和设定值,计算出控制信号,并将其发送给执行器,常见的控制器有PID控制器和模糊控制器等。
4.信号处理器:信号处理器用于对传感器输出的信号进行放大、滤波和变换等处理,以提高控制系统的稳定性和抗干扰能力。
5.反馈控制:反馈控制通过比较传感器输出和设定值,根据比较结果调整控制信号,以实现控制目标。
6.参数调节:控制器的性能和稳定性很大程度上取决于其参数的选择和调节,通过对控制器参数的调节,可以提高控制系统的响应速度和稳定性。
过程控制单回路控制系统设计需要结合具体的应用场景和要求进行,根据控制目标选择合适的传感器、执行器和控制器,并通过信号处理和反馈控制等措施来提高系统的性能和稳定性。
过程控制系统课程设计1000字作为一种系统工程,过程控制系统对于工业自动化的实现至关重要。
本文将介绍一项过程控制系统课程设计,目的是通过实际操作、编程和调试提高主观能动性,深化理论学习,提升学生对过程控制系统的认识。
1. 实验目的通过本次课程设计的实验,学生将学习并掌握以下内容:1)了解过程控制系统的基本概念,熟悉控制系统的硬件结构和控制器的工作原理;2)掌握模拟信号的采集和处理技术,及其在过程控制系统中的应用;3)理解PID控制器的原理和调节方法,熟悉常用的控制算法;4)学习模拟量信号的传输及数字量信号的传输与控制,深入剖析过程控制系统中各种控制技术的特点及其应用;5)熟悉数据采集与通信技术,主控器的编程、调试和软硬件环境搭建方法。
2. 实验设备与材料本实验所需的设备及材料如下:1)PLC控制器(可使用Siemens S7-200、Schneider Zelio Logic等PLC控制器);2)功率放大器(使用1KW的功率放大器,用于控制实验装置的加热);3)温控器、温度传感器、压力传感器、流量传感器、液位传感器(包括普通型、电容型、毛细管型等);4)人机界面操作器/工控机、旋钮开关、LED、蜂鸣器等交互控制组件;5)驱动器/执行机构,接口电缆、相应的电源和电线等。
3. 实验内容及步骤(1)实验装置的搭建实验装置包括温度控制、压力控制、流量控制、液位控制等构件,以PID控制器为主要控制模式,控制对象为温度、压力、流量和液位,并通过PLC控制器进行控制。
搭建实验平台的具体步骤如下:1)选择和购买控制器和实验箱;2)安装和调试控制器与箱体之间的接口;3)加装驱动器/执行机构;4)安装、连接和调试传感器(温度、压力、流量、液位);5)调试控制器与各传感器、驱动器/执行机构之间的串联关系,确保各根信号电线的接法正确无误。
(2)模拟信号采集与处理本实验将设置4路模拟输入口,通过PLC控制器采集原始信号并处理。
过程控制系统课程设计报告题目:温度控制系统设计姓名:学号:班级:指导教师:温度控制系统设计一、设计任务设计电热水壶度控制系统方案,使系统满足85度至95度热饮需要。
二、预期实现目标通过按键设定温度,使系统水温最终稳定在设定温度,达到控制目标。
三、设计方案(一)系统数学模型的建立要分析一个系统的动态特性,首要的工作就是建立合理、适用的数学模型,这也是控制系统分析过程中最为重要的内容。
数学模型时所研究系统的动态特性的数学表达式,或者更具体的说,是系统输入作用与输出作用之间的数学关系。
在本系统中,被控量是温度。
被控对象是由不锈钢水壶、2Kw电加热丝组成的电热壶。
在实验室,给水壶注入一定量的水,将温度传感器放入水中,以最大功率加热水壶,每隔30s采样一次系统温度,记录温度值。
在整个实验过程中,水量是不变的。
经过试验,得到下表所示的时间-温度表:表1 采样时间和对应的温度值以采样时间和对应的温度值在坐标轴上绘制时间-温度曲线,得到图1所示的曲线:图1 时间-温度曲线采用实验法——阶跃响应曲线法对温箱系统进行建模。
将被控过程的输入量作一阶跃变化,同时记录其输出量随时间而变化的曲线,称为阶跃响应曲线。
从上图可以看出输出温度值的变化规律与带延迟的一阶惯性环节的阶跃曲线相似。
因此我们选用()1ske G s Ts τ-=+(式中:k 为放大系数;T 为过程时间常数;τ为纯滞后时间)作为内胆温度系统的数学模型结构。
(1)k 的求法:k 可以用下式求得:()(0)y y k x ∞-=(x :输入的阶跃信号幅值)(2)过程时间常数T 和滞后时间τ可用两点法求得:T=)](1ln[)](1ln[2*1*12t y t y t t ----τ=)](1ln[)](1ln[)](1ln[)](1ln[2*1*2*11*2t y t y t y t t y t ------选取系统终值100℃,t 1=90s ,对应)(1*t y =0.36,t 2=300s ,对应)(2*t y =0.86得到K=0.8,T=138.1, τ=28.3系统开环传递函数:K=11388.0+S(二)基于MATLAB 的PID 仿真(1)PID 控制算法目前大部分温度控制器还是采用PID 控制算法,PID 控制是比例—积分—微分控制,PID 控制是最早发展起来的、应用领域至今仍然广泛的控制策略之一。
*****大学《过程控制系统》课程设计文件设计小组名称:设计小组班级:设计小组成员:2016年6月20日一、方案设计依据、范围及相关标准设计依据一个典型的化工生产过程大致有三个组成部分:(1)原料预处理(2)化学反应(3)产物分离很显然,化学反应是化工生产过程的核心,化学反应器是化工生产装置中的关键设备。
反应器各部分控制的选择、设计与操作,涉及如何在工业规模上实现反应过程,以及最有效地把化工原料转化为尽可能多的目的产品,实现经济效益,以满足国民经济需要。
设计范围本设计包括:1、系统分析(包括控制需求分析、对象特性分析、工艺流程分析、系统安全要求等)2、基础控制系统及开车顺序控制系统的设计(包括控制回路、控制算法、被控变量、操纵变量、控制规律、阀门特性、顺序逻辑、安全保障等功能设计)3、安全系统的设计(包括声光报警、安全联锁、紧急停车、安全仪表等功能设计)4、绿色生产、节能减排降耗方面的考虑设计遵循的标准及规范HG/T20505-2000《过程测量和控制仪表的功能标志及图形符号》GB/T21109-2007《过程工业领域安全仪表系统的功能安全》HG20505-2000《过程检测和控制系统用文字代号和图形符号》HG20559-1993《管道仪表流程图设计规定》GB/Z18718-2002《热处理节能技术导则》GB12241-89《安全阀一般要求》HG/T20511-2014《信号报警及联锁系统设计规范》二、系统分析(包括控制需求分析、对象特性分析、工艺流程分析、系统安全要求等)一、需求分析1、进料流量及比例控制反应器共有两股连续进料。
要求选手设计控制系统克服每股进料的流量扰动。
同时,需要保证两股物料以一定比例进料。
2、反应器液位控制要求选手设计液位控制系统,保证液位处于80%,以获得较大的反应停留时间,保证反应充分进行。
3、反应器压力安全控制为保证反应安全,需要对压力进行安全控制系统的设计。
4、反应器组份控制为得到一定的转化率的产品,要求选手对反应器最终产物的组份进行控制。
过程控制系统的设计与实现随着工业自动化的不断提高和科技的不断发展,越来越多的企业和生产厂家开始采用过程控制系统,以提高生产效率和产品质量。
过程控制系统是指利用计算机、传感器等技术手段对工艺流程进行实时监测和控制的系统。
本文将着重讨论过程控制系统的设计与实现过程。
具体内容如下:一、需求分析进行过程控制系统的设计与实现,需要首先进行需求分析。
需求分析主要包括以下几个方面:1.生产需求:明确生产厂家的生产要求和目标,制定相应的生产计划。
2.设备要求:确定所需的硬件设备、软件系统及其规格和参数。
3.控制策略:根据生产需求和设备要求,确定相应的控制策略和规则。
4.安全性:保障系统的安全性和可靠性,防止系统被外界攻击或故障。
在需求分析阶段,我们需要与生产厂家充分沟通,了解其需求和要求,制定相应的控制方案,并确定相应的设计方向和目标。
二、系统设计在需求分析阶段完成后,需要对过程控制系统进行系统设计。
系统设计主要包括以下几个步骤:1.系统架构:确定过程控制系统的总体架构,包括硬件、软件和网络架构等。
2.功能设计:确定系统要实现的功能和特性,如控制、监测、报警等。
3.软件设计:设计系统所需要的软件,包括编写代码、测试程序、编写文档等。
4.硬件设计:根据系统架构和功能要求,设计硬件系统,选择合适的传感器、执行器、控制器等等。
5.集成测试:将软件、硬件、网络等各个部分进行集成测试,确保系统能够正常运行。
在系统设计阶段,需要充分考虑系统的可扩展性、灵活性和稳定性等要求。
三、系统实现系统实现是指将以上设计方案付诸实践的过程。
系统实现主要包括以下几个步骤:1.硬件搭建:根据设计方案,选择合适的硬件设备并进行搭建。
2.软件编码:根据设计方案,编写相应的代码并进行调试。
3.测试和调试:对已实现的系统进行测试和调试,确保系统能够正常运行。
4.安装和调试:将系统安装到实际生产环境中,并进行调试和实验,确保系统能够满足生产需求。
在系统实现阶段,需要根据系统设计方案进行具体实现,并进行现场实验和调试,确保系统能够正常运行。
过程控制系统课程设计过程控制系统课程设计引言:过程控制系统是工程技术中的重要组成部分,它负责对工业过程进行监控与控制,以确保工艺的稳定性和高效性。
在过程控制系统课程设计中,学生将探讨过程控制系统的原理与应用,并通过实践设计一个实际的过程控制系统。
一、绪论过程控制系统又称作工业控制系统,它广泛应用于化工、电力、机械制造等领域。
过程控制系统的主要目标是监控和控制工业过程,以确保产品质量、提高生产效率和降低能源消耗。
通过对传感器的采集和执行器的控制,过程控制系统可以实现自动化的生产。
二、过程控制系统的组成1.传感器与执行器:传感器负责采集工业过程中的各项参数,如温度、压力、流量等。
执行器则负责根据控制系统的指令,对工艺过程进行调节和控制。
2.控制器:控制器是过程控制系统的核心,它根据传感器采集到的数据,通过算法和控制策略进行分析和判断,产生相应的控制信号送往执行器。
3.人机界面:人机界面是人与过程控制系统之间的桥梁,它提供了一个直观、友好的操作界面,使操作人员可以实时地监控和控制生产过程。
三、过程控制系统的设计步骤1.确定系统的目标:在设计过程控制系统前,首先需要明确系统的目标,即要控制的工艺过程中所需达到的标准和要求。
2.收集和分析数据:通过传感器采集工艺过程中的数据,并进行数据分析,了解工艺过程的变化规律和特点。
3.建立模型:根据收集到的数据,建立工艺过程的数学模型,用于后续的控制系统设计。
4.选择控制策略:根据工艺过程的性质和目标要求,选择合适的控制策略,如PID控制、模糊控制、神经网络控制等。
5.设计控制算法:根据选择的控制策略,设计相应的控制算法,并将其实现在控制器中。
6.仿真和优化:使用仿真工具对设计好的控制系统进行仿真,并进行调整和优化,以使系统的性能符合要求。
7.实现与调试:根据控制器的设计方案,采购和安装相应的硬件设备,并进行调试和验证。
8.监控与维护:设计好的过程控制系统需要持续地进行监控和维护,以确保系统的稳定性和可靠性。
过程控制系统课程设计过程控制系统是现代工程中不可或缺的一部分,它在工业生产中起着至关重要的作用。
在过程控制系统的课程设计中,我们需要根据实际情况选择合适的设计方案,并进行详细的设计和实施。
本文将介绍过程控制系统课程设计的相关要点和步骤。
一、设计目标和要求在进行过程控制系统课程设计之前,首先要明确设计的目标和要求。
这包括所要控制的过程、控制系统的性能要求、安全要求等。
只有明确了设计目标和要求,才能有针对性地进行设计。
二、系统建模和仿真在过程控制系统课程设计中,系统建模和仿真是非常重要的步骤。
通过对待控对象进行建模,可以更好地理解和描述系统的动态特性。
然后,可以使用仿真软件进行仿真实验,验证设计的有效性。
三、控制系统设计在控制系统设计过程中,需要选择合适的控制策略和控制器参数。
控制策略可以根据具体情况选择,如比例-积分-微分(PID)控制、模糊控制、自适应控制等。
同时,要根据系统的动态特性和性能要求,调整控制器的参数以实现良好的控制效果。
四、硬件和软件实现在过程控制系统课程设计中,需要选择合适的硬件设备和软件工具进行实现。
硬件方面包括传感器、执行器和控制器等设备的选择和搭建。
软件方面可以采用各种编程语言或软件平台进行开发和编码。
五、系统调试和优化在实施和实施过程中,需要进行系统调试和优化。
这包括对传感器和执行器的校准、控制器参数的优化调整以及整个系统的调试和测试。
通过优化和调试,可以提高系统的控制性能和稳定性。
六、结果分析与总结在过程控制系统课程设计完成后,需要对设计结果进行分析和总结。
对系统的控制性能进行评价,分析系统存在的问题,并提出改进的建议。
同时,总结设计的经验和教训,为今后的工程实践提供参考。
总结:过程控制系统课程设计是一个综合性的实践性项目,要求学生在理论和实践中相结合,从实际出发,进行系统性的设计和实现。
通过这个设计项目,可以提高学生的工程实践能力和解决问题的能力。
希望本文所介绍的过程控制系统课程设计的要点和步骤,能对读者有所帮助。
过程控制系统方案设计过程控制系统是指将传感器、执行器和控制算法等组成的一套系统,用于监测和控制工业过程中的温度、压力、流量等参数。
本文将从系统组成、功能设计、安全性设计和可扩展性设计等方面,详细介绍过程控制系统的方案设计。
1.系统组成-传感器:用于采集工业过程中的参数,如温度传感器、压力传感器、液位传感器等。
-执行器:用于根据控制算法的输出执行动作,如电动阀门、电机等。
-控制算法:通过对传感器采集的参数进行处理,并根据设定的控制策略输出控制信号给执行器。
-人机界面:通过图形化界面使操作人员能够监视和控制整个系统。
-通信网络:用于传输传感器采集的数据和控制信号。
-数据存储和处理单元:用于存储历史数据和对数据进行处理分析。
-电源供应:为系统提供电力。
2.功能设计-参数采集:通过传感器采集工业过程中的参数,并将其转化为数字信号。
-数据处理:对传感器采集的数据进行滤波、去噪等处理,以满足控制算法的要求。
-控制策略生成:根据设定的控制策略,利用控制算法对传感器采集的数据进行处理,从而生成控制信号。
-执行动作控制:将控制信号传递给执行器,通过调节执行器的状态来控制工业过程中的参数。
3.安全性设计-可靠性:系统需要具备高可靠性,能够正常工作并保证工业过程的稳定性。
-网络安全:通过加密通信、防火墙等措施,确保系统在网络通信中的安全性。
-级联保护:当系统中的一些部分出现故障时,能够及时发出警报并采取相应的保护措施。
-系统备份:对系统进行定时备份,以保证系统数据的安全性。
-权限管理:通过设定用户权限,限制非授权人员对系统的访问和操作。
4.可扩展性设计-模块化设计:将系统划分为多个模块,每个模块具有独立的功能和接口,方便对系统的扩展和维护。
-开放式接口:提供开放式接口,允许第三方设备和软件与系统进行集成。
-标准化协议:采用标准化协议,方便系统与其他设备进行通信和交互。
-可定制性:根据用户需求,对系统进行定制化开发,以满足不同工业过程的需求。
简单过程控制系统单回路控制系统的工程设计引言:过程控制系统是指对工业过程中的物理参数如压力、温度、液位等进行自动检测和调节的一种系统。
而单回路控制系统是过程控制系统中的一种基本形式,其通过反馈的方式对控制量进行调节,以达到设定值的目标。
一、系统的需求分析在进行工程设计之前,需要对控制系统的需求进行分析,并制定相关的技术要求和性能指标。
需求分析包括对过程控制的目标、控制对象、控制范围等的明确,以及系统实时性、稳定性、可靠性、可控性等性能指标的确定。
二、系统的架构设计系统的架构设计是指基于需求分析的基础上,确定系统的组成和功能模块,并进行模块化的设计。
对于简单过程控制系统单回路控制系统而言,一般包括传感器模块、执行器模块、控制器模块、反馈模块等。
1.传感器模块:用于检测和采集控制对象的物理参数,如温度传感器、压力传感器、液位传感器等。
2.执行器模块:根据控制器的指令,对控制对象进行调节和控制,如电动调节阀、电动执行器等。
3.控制器模块:根据传感器模块采集到的数据和设定值,通过算法计算出控制器的输出,以达到控制对象的目标。
4.反馈模块:根据控制器的输出和执行器的反馈信号,对系统的控制效果进行实时调整和反馈。
三、系统的算法设计在系统的架构设计的基础上,需要设计系统控制算法,以实现对控制对象的控制。
常见的控制算法有比例控制、积分控制、微分控制和PID控制等。
根据不同的过程要求和控制对象的特性,选择合适的控制算法进行设计。
四、系统硬件的选型和布置根据系统的设计要求和控制对象的特性,选择合适的硬件设备进行控制系统的搭建。
硬件的选型包括传感器、执行器、控制器、数据采集卡等设备。
在设计过程中,需要考虑硬件设备的性能和适用范围,确保其能够满足实际应用的需要。
同时,需要进行合理的硬件设备布置,保证信号的准确传输和系统的稳定运行。
五、系统软件的编程和调试根据系统的架构设计和算法设计,进行系统软件的编程和调试。
常见的编程语言有C语言、Java等。
一、设计目的与要求:了解并掌握单回路控制系统的构成和控制原理。
了解PID 参数整定的基本方法,如Ziegler-Nichols 整定方法、临界比例度法或衰减曲线法。
学会用matlab 中的Simulink 仿真系统进行PID 参数整定。
二、设计正文:在热工生产过程中,最简单、最基本且应用最广泛的就是单回路控制系统,其他各种复杂系统都是以单回路控制系统为基础发展起来的。
单回路控制系统的组成方框原理图如图1所示,它是由一个测量变送器、一个控制器和一个执行器(包括调节阀),连同被控对象组成的闭环负反馈控制系统。
干扰图1、单回路控制系统组成原理方框图控制器的参数整定可分为理论计算法和工程整定法。
理论计算方法是基于一定的性能指标,结合组成系统各环节的动态特性,通过理论计算求得控制器的动态参数设定值。
这种方法较为复杂繁琐,使用不方便,计算也不是很可靠,因此一般仅作为参考;而工程整定法,则是源于理论分析、结合实验、工程实际经验的一套工程上的方法,较为简单,易掌握,而且实用。
常用的工程整定法有经验法、临界比例度法、衰减曲线法、响应曲线法等等,本设计中主要是应用Ziegler-Nichols 整定方法来整定控制器的参数。
参数整定的基本要求如下所述:1、通过整定选择合适的参数,首先要保证系统的稳定,这是最基本的要求。
2、在热工生产过程中,通常要求控制系统有一定的稳定裕度,即要求过程有一定的衰减比,一般要求4:1~10:1。
3、在保证稳定的前提下,要求控制过程有一定的快速性和准确性。
所谓准确性就是要求控制过程的动态偏差和稳态偏差尽量地小,而快速性就是要求控制时间尽可能地短。
总之,以稳定性、快速性、准确性去选择合适的参数。
目前工程上应用最广泛的控制是PID 控制,这种控制原理简单,使用方便;适应性强;鲁棒性强,其控制品质对被控对象的变化不太敏感。
(1)比例控制(P 控制):G c (s)=K p =1/δ; (2)比例积分控制(PI 控制):G c (s)=K p (1+1/T I s)=1/δ(1+1/T I s); (3)比例积分微分控制(PID 控制):G c (s)=K p (1+1/T I s+T D s)。
过程控制系统课程设计2篇过程控制系统课程设计(一)一、引言过程控制系统是现代工业生产中不可或缺的重要组成部分,它通过对工业过程中涉及的各个环节进行控制,提高生产效率、优化工艺流程、降低生产成本。
本文将对过程控制系统进行设计和优化,以实现对工业生产过程的有效控制和管理。
二、设计目标本次课程设计的目标是设计一个能够对一个工业生产过程进行控制和管理的过程控制系统。
通过该系统,能够实时监测和控制工业生产过程中的各个环节,提高生产效率和产品质量,减少资源浪费和成本损失。
三、系统需求1. 数据采集和监测:系统需要能够实时采集和监测工业生产过程中涉及的各个参数和数据,包括温度、压力、流量等。
2. 控制算法设计:系统需要能够根据实时采集的数据,设计和优化控制算法,从而实现对生产过程的精确控制和调节。
3. 故障检测和预警:系统需要能够检测和诊断生产过程中的故障,并及时发出预警信号,以减少故障对生产过程的影响。
4. 数据存储和分析:系统需要能够对采集到的数据进行存储和分析,以便后续的数据挖掘和决策支持。
四、系统设计1. 硬件设计:系统的硬件部分主要包括传感器、控制器和执行器。
传感器用于采集工业生产过程中的各种数据和参数,控制器用于实时监测和控制生产过程,执行器用于执行控制指令。
2. 软件设计:系统的软件部分主要包括数据采集与监测模块、控制算法设计模块、故障检测与预警模块以及数据存储与分析模块。
3. 网络设计:为了实现远程监控和管理,系统需要建立一个可靠的通信网络,以实现与远程终端的数据传输和控制。
五、系统优化在设计过程中,我们还可以对系统进行优化,以进一步提高生产效率和产品质量。
具体的优化措施包括以下几个方面:1. 控制算法优化:通过对控制算法的优化和改进,可以进一步提高对生产过程的控制效果,实现更加精确和稳定的控制。
2. 故障检测与预警优化:通过对故障检测与预警模块的优化,可以提高故障检测的准确性和预警的时效性,为及时处理故障提供有力支持。
过程控制系统 课程设计一、课程目标知识目标:1. 理解过程控制系统的基本概念、原理及分类;2. 掌握过程控制系统中各组成部分的作用及其相互关系;3. 学会分析简单过程控制系统的工作原理和性能指标;4. 了解过程控制系统在实际工程中的应用。
技能目标:1. 能够运用所学知识设计简单的过程控制系统;2. 能够分析过程控制系统存在的问题,并提出相应的优化方案;3. 能够熟练运用相关软件工具对过程控制系统进行模拟与仿真;4. 能够撰写过程控制系统相关报告,并进行展示和交流。
情感态度价值观目标:1. 培养学生对过程控制系统相关领域的兴趣,激发其探索精神和创新意识;2. 培养学生具备良好的团队合作精神和沟通能力,提高其解决实际问题的能力;3. 培养学生关注过程控制系统在工程实践中的应用,认识到其在社会发展中的重要性;4. 培养学生遵循工程伦理,具备良好的社会责任感和职业道德。
课程性质:本课程为理论与实践相结合的课程,旨在帮助学生掌握过程控制系统的基本知识和技能,提高解决实际问题的能力。
学生特点:学生具备一定的物理、数学和工程基础,具有较强的学习能力和动手能力。
教学要求:结合学生特点和课程性质,通过案例分析、实验操作、小组讨论等形式,引导学生主动参与教学过程,提高其理论联系实际的能力。
在教学过程中,注重培养学生的创新意识和团队协作精神,使学生在掌握基本知识的同时,提升自身综合素质。
最终实现课程目标的分解和落实,为后续教学设计和评估提供依据。
二、教学内容1. 过程控制系统的基本概念与原理- 控制系统的定义、分类及特点- 控制系统的数学模型- 控制系统的性能指标2. 过程控制系统的组成与设计- 控制器的设计与选择- 执行器的类型与特性- 测量变送器的原理与应用- 控制系统的工程设计与实现3. 过程控制系统的分析方法- 稳态分析及稳态误差- 动态分析及系统稳定性- 频率响应分析及应用4. 过程控制系统的先进控制策略- 模糊控制原理及应用- 神经网络控制原理及应用- 预测控制原理及应用5. 过程控制系统的实际应用案例分析- 工业生产过程中的控制系统案例分析- 环境监测过程中的控制系统案例分析- 机器人控制系统案例分析6. 过程控制系统实验与仿真- 控制系统的模拟实验- 控制系统的仿真软件应用- 实验数据分析和报告撰写教学内容安排与进度:第1-2周:过程控制系统的基本概念与原理第3-4周:过程控制系统的组成与设计第5-6周:过程控制系统的分析方法第7-8周:过程控制系统的先进控制策略第9-10周:过程控制系统的实际应用案例分析第11-12周:过程控制系统实验与仿真教学内容与教材关联性:本教学内容紧密结合教材,涵盖过程控制系统的基础知识、设计方法、先进控制策略及实际应用等方面,确保学生能够系统地掌握过程控制系统的相关理论和技术。
过程控制系统课程设计1. 概述过程控制系统是一种以电子数字技术为基础的实时控制系统。
它通过对工业生产中液体、气体、固体等物质的流量、压力、温度等关键指标进行监测、控制与调节,以保证生产的连续和质量稳定。
本课程设计旨在通过设计模拟一个火车站的过程控制系统,帮助同学们深入理解过程控制系统的原理和实现。
2. 课程设计要求2.1 设计目标•设计一个火车站的过程控制系统。
•该火车站包括两个车站和一个铁路交叉口,车站间的距离为4公里,交叉口处的距离为2公里。
•设计程序模拟通过该火车站的10列火车的运行。
•每列火车的速度、装载量、卸载量等参数是随机设定的。
•设计程序可实现对火车的自动安排、安全检测等操作。
2.2 设计内容设计包括以下内容:2.2.1 程序框架•程序应具有图形用户界面。
•程序应能自动调度尚未到站的列车,同时需要考虑铁路交叉口的坐标情况。
•程序应根据实际情况,计算每列火车到站时间,并做好相应的停车、装卸货物等操作。
2.2.2 火车数据模拟设计程序能够随机生成10辆火车的相关数据,包括每列火车的速度、装载量、卸载量、到站时间等参数,并将这些数据保存至文件中。
2.2.3 数据读入与处理设计程序能够从文件中读取数据,并对数据进行处理,计算出每列火车到站时间和停留时间,并输出到图形化界面中。
2.2.4 实时监测与控制•设计程序应具有实时监测功能,能即时反馈各列火车的运行状态。
•程序应实现对火车的自动控制功能,及时识别并处理出问题的列车。
2.3 额外要求•设计程序应具有良好的用户体验,如界面友好、操作便捷等。
•设计程序应具有较好的稳定性和安全性。
3. 思路设计3.1 数据模拟由于火车数据是随机生成的,因此可使用Python中random库中的randint函数生成随机数。
将每列火车的数据保存至文本文档中,便于读取。
3.2 数据读入使用Python中的pandas库读入文本文档,将数据存储于Pandas数据框架中。
2 目录一、设计目的 2二、设计要求 3三、实现过程3 1、 系统概述 (3)1.1加热炉 (3)1.2加热炉工艺过程 ...................................................... 4 13控制参数的选择及控制燃烧方案的确定 . (5)1.4加热炉的工艺结构及其设备组成 (6)1.5生产线的特点 ........................................................ 6 2、 设计与分析 .. (7)2.1加热炉生产工艺和控制要求 (7)2.2燃烧控制系统及仿真 (7)四、总结 11五、附录 12六、参考文献12 一、设计目的经过一个学期的过程控制系统课程的学习,对过程控制有了一个基本的了 解。
然而仅仅在理论方面是远远不够的,需要将所学的应用于实际生产过程中, 惟独这样才干真正的对过程控制有一个比较深入的认识,为以后的学习和工作打 下一个良好的基础。
通过这次课程设计,我们可以了解具体生产工业过程控制系 统设计的基本步骤和方法。
同时也对氧化铝的生产工艺有一个大概的认识,惟独 弄清晰生产工艺对控制的具体要求,才干去设计一个过程控制系统。
同时:1、 提高对所学自动化仪表和过程控制的原理、结构、特性的认识和理解, 加深对所学知识的巩固和融会贯通。
2、针对一个小型课题的设计开辟,培养查阅参考书籍资料的自学能力,通过独立思量,学会分析问题的方法。
3、综合运用专业及基础知识,解决实际工程技术问题的能力。
4、培养学生严谨的工作作风,相互合作的团队精神,提髙其综合素质,获得初级工程应用经验,为将来从事专业工作建立基础。
二、设计要求燃烧量对蒸汽母线压力:G(s)= —?——r+ 100^+11、査阅资料,深入掌握钢铁工业过程的工作原理及控制要求,绘制出钢铁工业生产过程工艺流程图。
2、设计控制方案。
(1)根据燃烧对象特性及控制要求,完成燃烧量的选择、执行器、变送器的选择、控制仪表选择等方案设计。
过程控制系统方案设计过程控制系统是一种用于监测和控制工业过程的自动化系统,能够实时收集和处理过程数据,并根据设定的控制策略自动调节设备和参数,以达到最优的生产效果。
在过程控制系统的方案设计中,需要考虑多个因素,包括硬件设备的选择、软件系统的设计、通信协议的确定等。
本文将从这些方面对过程控制系统的方案设计进行详细介绍。
一、硬件设备的选择在过程控制系统的方案设计中,硬件设备的选择是十分重要的一环。
根据具体的控制需求,可以选择合适的传感器、执行器、PLC等设备。
传感器用于采集过程数据,执行器用于调节设备参数,PLC用于控制逻辑的实现。
在选择硬件设备时,要考虑其性能、可靠性、兼容性等因素,并保证其与软件系统的适配性。
二、软件系统的设计软件系统是过程控制系统的核心,对于实现控制策略和数据处理起到至关重要的作用。
软件系统的设计包括数据采集、控制算法、人机界面等方面。
在数据采集方面,可以使用实时数据库进行数据存储和管理,以方便后续的数据处理和分析。
在控制算法方面,要根据具体的控制需求选择合适的算法,并采用合理的控制策略。
在人机界面方面,可以使用图形化界面进行操作和监控,方便用户进行参数设置和过程状态的监测。
三、通信协议的确定通信协议是过程控制系统与外部设备之间实现数据交换的桥梁,确定合适的通信协议可以提高系统的可靠性和性能。
常用的通信协议包括Modbus、Profibus、CAN等。
在确定通信协议时,要考虑系统的实时性和响应性能要求,以及设备的兼容性和可扩展性。
四、系统安全性的考虑过程控制系统在设计时应考虑系统的安全性,保证系统的数据和操作的安全可靠。
可以采用多种方法提高系统的安全性,包括密码学技术、访问控制、数据加密等。
此外,还要做好系统的备份和恢复工作,以防止数据丢失和系统故障。
五、系统测试和调试在过程控制系统的方案设计完成后,还需要进行系统测试和调试工作,以保证系统的正常运行和稳定性。
测试和调试包括软件测试、硬件测试、联调测试等。
过程控制仪表与系统
题目:工业含硫废气控制系统案设计
学院:信息科学与工程学院
专业班级:测控技术与仪器1503班
学号:*********
学生姓名:哲
教师:飞
工业含硫废气控制系统案设计
摘要:多化工厂在厂区燃料燃烧和生产工艺过程中都会产生各种含有污染的有害气体,其中含硫的气体对环境造成的污染尤为重。
因此对含硫废气正确合理的处理至关重要。
在我国工业含硫废气一般多采用焚烧工艺,经焚烧炉焚烧,使污染性气体转换成安全物质。
经案论证后,本设计采用双闭环串级控制系统,控制目标温度在600-800℃设定尾气焚烧炉炉温波动围不超过±30℃。
该控制系统中运用PID算法,传感器将检测到的模拟信号送到变送器,变送器输出4~20mA的电流信号。
将变送器输出的标准信号送入控制器中,控制器通过分析比较所测参数与预设参数之后输出控制信号,执行器根据传送过来的信号进行变化,最终达到对系统温度的控制。
关键词:双闭环串级控制系统;炉温控制;流量控制;变送器
1 引言
含硫废气与加氢反应器出口过程器被加热至270-320℃左右与外补富氢气混合后进入加氢反应器在加氢催化剂的作用下转化为H2S。
加氢反应为放热反应,离开反应器的尾气-换热器换冷却后进入冷凝塔。
废气在冷凝塔中利用循环机冷水来降温。
70℃冷凝水自冷凝塔底部流出,经济冷泵加压后经急冷水冷却器用循环水冷却至40℃,循环至冷却塔顶。
部分急冷水经急冷水过滤器过滤后返回急冷水泵入口。
尾气中的水蒸气被冷凝,产生的酸性水由急冷水泵送至酸性水处理处。
为防止酸性水对设备的腐蚀,需向急冷水中注入氨根据ph值大小决定注入氨的量。
冷凝后的尾气离开冷凝塔进入回收塔,用30%的甲基二乙醇胺溶液吸收废气中的硫化氢,同时吸收部分二氧化碳。
吸收塔底富液用富液泵送至溶剂再生部分统一处理。
从塔顶出来的净化气经尾气分液罐分液后进入焚烧炉燃烧,有燃料气流量控制炉膛温度;废气中残留的硫化氢几乎全转化成二氧化硫,最后再对二氧化硫进行处理。
焚烧炉要控制温度在600-800℃,保证尾气可以充分燃烧,对环境和人的健康都没有危害。
温度控制系统可采用的法有双闭环串级控制系统、前馈控制系统、比值控制系统、前馈-反馈控制系统、分程控制系统等。
2 系统案设计
2.1系统分析
在含硫废气焚烧炉炉温控制系统的设计中,主被控参数是焚烧炉的炉膛温度。
瓦斯气流量和空气流量等参数的变化都会对温度控制形成干扰。
工业上正常生产时会产生温度过高和温度过低两种情况。
温度过高的影响因素有:瓦斯流量大、压力高,瓦斯带油或过程气S和H2S含量高等因素。
这时调节的法联系公司调度至稳定瓦斯压力。
加强瓦斯罐排凝。
还可能温度过低,原因可能是瓦斯压力过低,瓦斯带水,瓦斯流量小等。
措施是加强瓦斯排凝,加大流量。
同时本设计也充分考虑到控制环境存在腐蚀性以及易爆性,采用安全式设计,保证生产安全。
2.2案论证
本设计可采用的法有双闭环串级控制系统、前馈控制系统、比值控制系统、前馈-反馈控制系统。
下面为该系统的设计案分析。
2.3.1 案一:
采用双闭环串级控制系统。
本系统中,炉膛温度是主控参数,影响其温度的因素有很多,例如瓦斯压力,瓦斯带水,瓦斯流量等等。
本设计要通过控制空气的进入量还有瓦斯气的进入量来达到控制炉温的目的。
双闭环串级系统流
图1 双闭环串级系统流程图
2.3.1 案二:
采用前馈-反馈单回路控制系统择炉膛温度为被控参数,瓦斯气流量为前馈控制器的输入干扰,其他影响炉膛温度的因素作为系统的干扰变量。
当瓦斯气流量受到扰动后,反馈系统马上开始控制,使瓦斯流量不至于波动过大,从而使炉温度稳定。
具体控制系统框图如图2所示:
图2 单回路控制系统框图
综上所述,案1中副回路的设计,对系统的稳定性更有保障而且它的调节速度更快,追去额度更高。
双闭环比值控制器的引入是流量风容易控制,提高系统的控制性能。
在案2中一个前馈控制器只能抑制一个干扰对被控参数的影响,而在实际的工业生产过程中存在大量扰动因素,不可能仅对单一扰动进行控制,案二存在一定的弊端。
鉴于以上原因,本次设计采用双闭环串级控制系统。
根据双闭环串级控制系统框图,可以分析含硫废气焚烧炉炉温控制系统的生产工艺过程:当炉温度过低时,温度传感器检测到温度反馈回信号与设定值比较,产生的偏差促使执行器开始工作。
瓦斯气和空气的进气阀开度变大,是炉温度升高。
当温度过低时,反馈回来的温度信号与设定值比较,使调节阀开度减小,使炉温度下降从而达到稳定炉温度的作用。
双闭环串级控制系统框图如图3所示:
图3 双闭环串级控制系统框图
3 案设计的可行性
3.1 设计案对安全、环境及社会的影响
3.3.1 工业废气焚烧炉的选择
工业废气处理常选用的焚烧工艺,即焚烧炉分以下几种:
一、蓄热式热力焚烧炉(Regenerative Thermal Oxidizers,简称RTO)
工作原理:在高温下将废气中的有机物(VOCs)氧化成对应的二氧化碳和水,从而净化废气,并回收废气分解时所释放出来的热量,三室RTO废气分解效率达到99%以上,热回收效率达到95%以上。
RTO主体结构由燃烧室、蓄热室和切换阀等组成。
二、催化氧化炉(Catalytic Oxidizer)
工作原理:催化剂焚烧炉的设计是依废气风量,VOCs浓度及所需知破坏去除效率而定。
操作时含VOCs的废气用系统风机导入系统的换热器,废气经由换热器管侧而被加热后,再通过燃烧器,这时废气已被加热至催化分解温
度,再通过催化剂床,催化分解会释放热能,而VOCs被分解为二氧化碳及水气。
之后此一热且经净化气体进入换热器之壳侧将管侧未经处理的VOC废气加热,此换热器会减少能源的消耗,最后,净化后的气体从烟囱排到大气中。
四、直接热力焚烧炉(Direct Fired Thermal Oxidizer,简称DFTO)
工作原理:直接燃烧式焚烧炉,将废气、废液焚烧直接通入炉膛进行彻底焚烧,燃烧温度控制在1000~1150℃左右,最高不能超过1200℃,最低不能低于900℃。
焚烧后烟气温度可通过余热锅炉进行再利用产生蒸汽,烟气温度经过再利用后温度从1100℃降到300℃左右,最低不能低于280℃。
废气进口温度通常为常温,经过焚烧余热利用后温度300℃,即废气温升约280℃左右。
焚烧炉氧含量控制围10%~16%。
对进入焚烧炉的废气浓度理论上没有限制,而且浓度越高越经济,但要保证输送过程安全。
因为燃烧焚烧高,故焚烧效率比RTO更高,但是运行费用和投资成本也更高。
对比一下以上几种工艺的优缺点,如下表1所示:
表1 工艺优缺点对比
综上所述,考虑到二次污染及经济面原因,选取催化剂焚烧炉最为合适。
3.2 设计案的确定
由于生产过程中存在易燃易爆气体,综上所述,本次试验充分考虑拿到实际生产过程的安全性,可行性,选择采用双闭环串级控制系统。
由于所处条件易燃易爆,本实验采用两个气动调节阀,确保安全生产。
与此同时,焚烧炉所设置的位置要尽量远离工厂设备及人员工作和居住的
位置,同时也要保证良好的通风,提高设备使用率,使其能够对含硫废气充分处理,达到良好的效果。
参考文献
[1]再英,淮霞等.过程控制系统与仪表.机械工业出版社,2006,P209-315
[2]刚.基于PLC过程控制系统的设计与实现[J].电子设计工程,2018,6(19):29-32.
[3]肖贤. 电厂湿法烟气脱硫控制系统设计[D].理工大学,2018.
[4]剑,皖君.基于PLC和HMI的蓄热式锻造加热炉过程控制系统设计[J].热加工工艺,2018,47(11):163-165+169.
[5]车通. 机动车尾气检测流程控制系统设计与实现[D].东北大学,2009.
[6]熊虎. 基于PLC的污水处理自动控制系统设计[D].大学,2014.。
