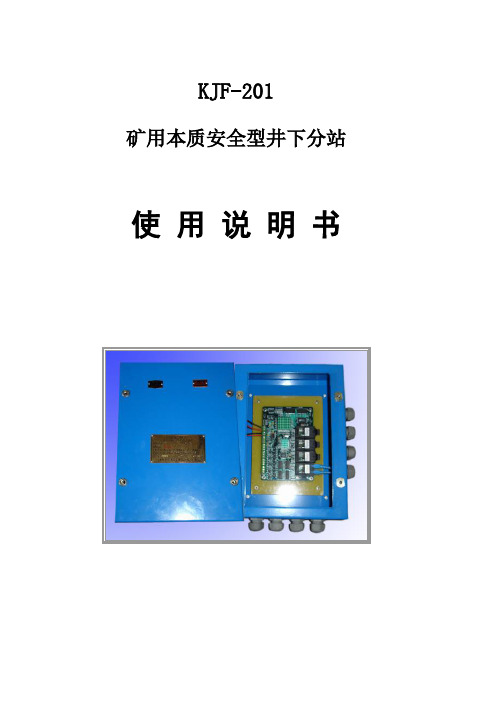

KJF-201矿用本质安全型井下分站使用说明书柳州市腾龙信息科技有限公司目录一．概述。
2 二．主要功能特点。
2 三．工作原理。
2 四．主要性能指标。
6 五．分站与综保连接方法六．使用方法。
9 七．使用维修注意事项。
28 八．分站结构。
28- -1一、概述K J F - 201监控分站是广西腾龙信息科技有限公司新开发用于煤矿井下综合监控系统的井下分站，工作于煤矿井下含有爆炸性气体的环境中，能与各种数据采集和传输装置所搭配，对各种采集到的数据进行高速交换和传输。
分站是采用ARM芯片为主要部件的智能化产品，配备多种网络接口，支持多协议共存，能适宜地面及井下各种工作场合，并带有多路标准光纤接口，传输速率高，无中继传输距离长，防雷、抗电磁干扰。
本分站的防爆形式为矿用本质安全型，防爆标志为ibI(150℃)。
本产品经国家防爆安全检验机关审查通过，可在具有爆炸性危险场所使用。
与KJF－201型分站相联的所有电路和电气设备必须是本质安全型电气设备，必须经过安全检验机关检验合格后才配用。
具有以下特点（1）具有光纤SC标准接口、其它标准接口（RS485、CAN-BUS等采用标准协议）的设备无缝连接，非标准接口的其它监控设备可通过协议转换接于系统中；（2）使用标准的互联网TCP/IP协议；（3）以太网接口速率为100Mbps/10Mbps自适应；（4）每个网络交换机分配一个IP地址，内置Web Server，企业局域网上可通过IE浏览器对参数进行配置；（5）与上层网络连接使用以太网RJ45接口或标准光接口（单端口），与下层接口使用以太网RJ45接口或标准光接口（1/4/8/16 多端口）；（6）使用CAN-BUS接口作为控制接口；（7）内置Web Server，具备网络管理功能；（8）采用井下本安电源供电，供电电压DC12V，额定电流不超过1A；（9）置备用电池，停电后可继续工作4小时；（11）工作温度要求-10－40℃；- -2（12）井下—地面通信介质采用光纤，使用TCP/IP协议，传输速率为100Mbps/10 Mbps 自适应，传输距离≤15km, 误码率〈10-3, 巡检周期小于1秒；（13）可远程对分站进行配置（14）系统不必通过轮询的方式采集资料，真正做到实时性。
KJF88矿用隔爆兼本安型电力监控站使用说明书1 概述KJF88矿用一般型电力监控站（以下简称主站）属于矿用一般型设备，适用于井下无瓦斯、煤尘爆炸性危险的场所，作为井下电力监测监控系统中的数据交换、设备控制和视频上传等过程的关键设备。
它具有数据处理、远程控制、图像显示、视频网络传输及网络远程通讯等功能，是井下电力监测监控系统中的重要设备。
1.1 防爆型式矿用一般型，标记为“KY”。
1.2 型号意义KJ F 88登记序号设备类型矿井监测、控制系统或设备1.3 工作环境条件：a) 环境温度： 0～＋40℃；b) 平均相对湿度：≤90%（＋25℃）；c) 大气压力： 80kPa～106kPa；d) 无显著振动和冲击的场合；e)煤矿井下无瓦斯、无煤尘爆炸性危险的场所。
1.4 工作方式：连续工作2 技术参数2.1 供电电源工作电压：AC220V/AC127V可选工作电流：见表1表 1 KJF88矿用一般型电力监控站整机工作电流2.2 串口1（与上级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.3 串口2（与下级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.4 串口3（视频控制端口）传输制式： RS485传输速率： 9600bps传输协议：帕尔高-P（支持透明传输）传输距离： 500m2.6 视频输入最大输入容量：4路输入信号特性：1Vpp,75Ω连接口： BNC 阴性制式： NTSC或PAL2.7 以太网光接口接口类型： SC型光接口光缆类型： GYSTZA型单模光纤传输速率：≤100Mb/s发射波长： 1310nm发射功率：≥-10dbm接收灵敏度：≤-36dbm传输协议： IEEE802.3u2.8 嵌入式主机参数内存容量： 64M SDRAM存储容量： 64M 电子硬盘主频： 200MHz3. 主要结构特征及工作原理3.1 外形尺寸及重量外形尺寸(l×b×h)mm: 700mm×600mm×1600mm重量: 75kg3.2 主要结构特征主站结构及尺寸及内部结构如图1所示，它由2mm厚不锈钢板冲压加工而成，前面装有2扇门，后面装有1扇门，每扇门的四周有橡胶圈衬垫，门上有1个锁扣，可用手拉开或扣紧。

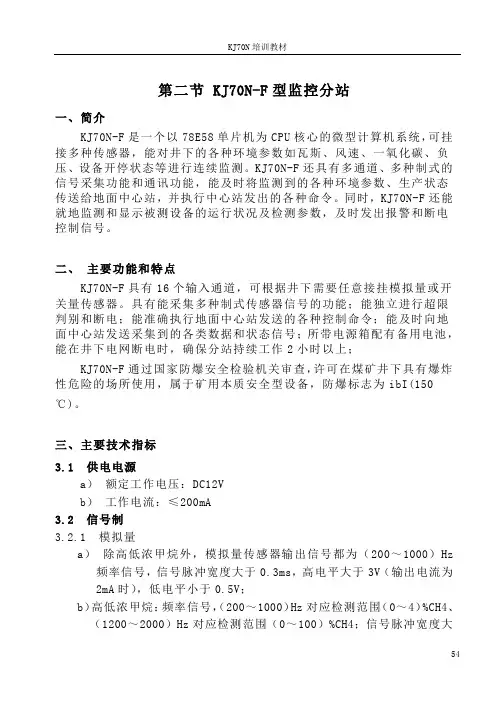

第二节 KJ70N-F型监控分站一、简介KJ70N-F是一个以78E58单片机为CPU核心的微型计算机系统，可挂接多种传感器，能对井下的各种环境参数如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测。
KJ70N-F还具有多通道、多种制式的信号采集功能和通讯功能，能及时将监测到的各种环境参数、生产状态传送给地面中心站，并执行中心站发出的各种命令。
同时，KJ70N-F还能就地监测和显示被测设备的运行状况及检测参数，及时发出报警和断电控制信号。
二、主要功能和特点KJ70N-F具有16个输入通道，可根据井下需要任意接挂模拟量或开关量传感器。
具有能采集多种制式传感器信号的功能；能独立进行超限判别和断电；能准确执行地面中心站发送的各种控制命令；能及时向地面中心站发送采集到的各类数据和状态信号；所带电源箱配有备用电池，能在井下电网断电时，确保分站持续工作2小时以上；KJ70N-F通过国家防爆安全检验机关审查，许可在煤矿井下具有爆炸性危险的场所使用，属于矿用本质安全型设备，防爆标志为ibI(150℃)。
三、主要技术指标3.1 供电电源a）额定工作电压：DC12Vb）工作电流：≤200mA3.2 信号制3.2.1 模拟量a）除高低浓甲烷外，模拟量传感器输出信号都为（200～1000）Hz 频率信号，信号脉冲宽度大于0.3ms，高电平大于3V（输出电流为2mA时），低电平小于0.5V；b）高低浓甲烷：频率信号，（200～1000）Hz对应检测范围（0～4）%CH4、（1200～2000）Hz对应检测范围（0～100）%CH4；信号脉冲宽度大于0.15ms，高电平大于3V（输出电流为2mA时），低电平小于0.5V。
3.2.2 累计量电平信号脉冲宽度不低于0.3s，高电平大于3V（输出电流为2mA时），低电平小于0.5V；计数范围：0-9999。
3.2.3 开关量输入信号a）电平信号：输出高电平时应不小于3.0V（输出电流为2mA时），输出低电平时不大于0.5V，高电平对应逻辑“1”；低电平对应逻辑“0”；b）电流信号：0mA/5mA，不大于0.5mA对应逻辑“0”，不小于3mA 对应逻辑“1”。
井下监控分站型号：KJ90-F8KJ90-F16型主要功能：KJ90-F8/KJ90-F16型井下监控分站（以下简称分站）是一种以嵌入式芯片为核心的微机计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道，多制式的信号采集功能和通讯功能，通过工业以太网或总线方式能及时将监测道德各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
功能特点：1、为井下所挂接的各种传感器、断电器提供工作电源；2、采集各传感器的实测参数，设备运行状况、开停状态；3、通过工业以太网快速向地面的系统中心站传送巡检参数；4、通过RS485方式向地面中心站传递参数；5、执行地面中心站发往井下的各种控制命令；6、对异常状况超限状况进行断电控制；7、分站具有与传输接口双向通信及工作状态指示功能；8、分站具有甲烷、风速、风压、一氧化碳、温度等模拟量采集及显示功能，模拟量输入信号采用频率型模拟信号；9、分站具有馈电状态，风筒开关，风门开关、烟雾等开关量采集及显示功能；10、分站具有累计量采集及显示功能；11、分站具有控制风电、瓦斯闭锁功能；12、分站具有初始化参数设置和掉电保护功能。
初始化参数可通过中心站软件输入和修改；13、分站具有自诊断和故障指示功能；14、分站具有备用电源，当电网停电后，能对甲烷、风速、风压、一氧化碳、局部通风机开停、风筒状态等主要监控量继续监控。
主要技术指标：1、分站工作电压：12 VDC，最大工作电流：300 mA；2、模拟量信号：200 H Z ~1000 H Z的频率量信号；3、开关量信号：1 mA/5 mA 的电流信号；4、累计量输入处理误差：累计量输入处理误差不大于0.5％；5、数字量信号:与外接数字量信号的传感器采用RS-485方式进行数据交换，最大工作电压幅值≤5 V，最大工作电流幅值≤150 mA;6、控制量信号：采用本安高低电平或无源继电器触点输出；7、系统信号传输：采用RS-485通讯方式：数据传输速率为2400bps数据传输速率为10/100采用以太网通讯方式；8、信号端口；。
KJ系列监控系统介绍————————————————————————————————作者：————————————————————————————————日期：2KJ90N系列监控系统介绍目录一、 KJ90NA型煤矿安全综合监控系统 0二、 KJ90NB全矿井综合自动化系统 (2)三、 KJ90—F8/KJ90-F16型井下监控分站 (3)四、 KDW0.3/660系列矿用隔爆兼本安直流稳压电源 (3)五、 KDG—1型井下远程断电器（原KDD-1型） (4)六、 KDG2型远程断电器（原KDD—2） (4)七、 KJD—18矿用隔爆兼本安型馈电断电器 (4)八、 KDG3K型井下远程馈电断电器 (4)九、 KG9701A型低浓度甲烷传感器 (5)十、 KG9001C型高低浓度甲烷传感器 (5)十一、 GJG100H(B)型红外甲烷传感器 (6)十二、 KGU9901型液位传感器（原KG9901型） (6)十三、 KGF15型风速传感器（原CW—1型) (6)十四、 GML(A）型风门开闭传感器（原KG92-1型) (7)十五、 GF型风流压力传感器（原KG9501B型） (7)十六、 GWD40(B)型矿用温度传感器(原KG3004B） (8)十七、 GW50（A)型温度传感器(原KG9301型) (8)十八、 GTH500（B）型一氧化碳传感器(原KG9201、GT500(A)型) (8)十九、 GQF0.1(A）型烟雾传感器(原KG8005A) (8)一、KJ90NA型煤矿安全综合监控系统本系统是重庆煤科院自主研制开发的品牌产品，在我国煤炭行业得到了大量推广应用，连续多年市场占有率第一，取得了良好信誉，深受广大煤矿用户欢迎。
目前已在国内推广应用上千套,用户遍布四川、云南、贵州、山西、山东、河南、河北、安徽、江苏、黑龙江、新疆、青海、甘肃、宁夏、内蒙、广西、陕西、重庆等地区。
曾获部级科技进步奖。

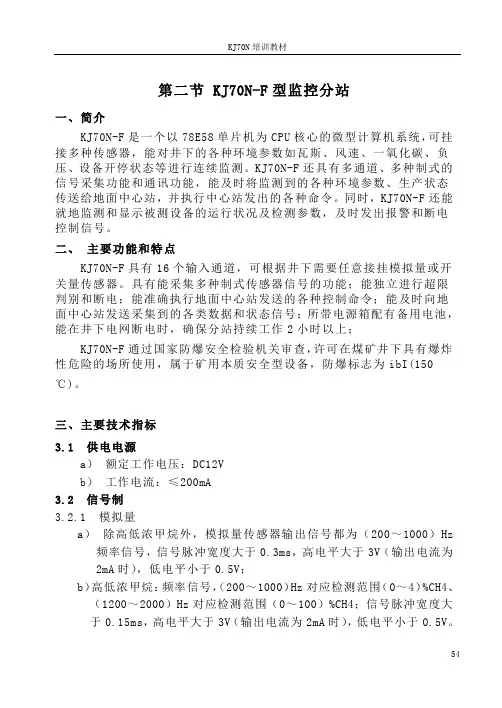

第二节 KJ70N-F型监控分站一、简介KJ70N-F是一个以78E58单片机为CPU核心的微型计算机系统，可挂接多种传感器，能对井下的各种环境参数如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测。
KJ70N-F还具有多通道、多种制式的信号采集功能和通讯功能，能及时将监测到的各种环境参数、生产状态传送给地面中心站，并执行中心站发出的各种命令。
同时，KJ70N-F还能就地监测和显示被测设备的运行状况及检测参数，及时发出报警和断电控制信号。
二、主要功能和特点KJ70N-F具有16个输入通道，可根据井下需要任意接挂模拟量或开关量传感器。
具有能采集多种制式传感器信号的功能；能独立进行超限判别和断电；能准确执行地面中心站发送的各种控制命令；能及时向地面中心站发送采集到的各类数据和状态信号；所带电源箱配有备用电池，能在井下电网断电时，确保分站持续工作2小时以上；KJ70N-F通过国家防爆安全检验机关审查，许可在煤矿井下具有爆炸性危险的场所使用，属于矿用本质安全型设备，防爆标志为ibI(150℃)。
三、主要技术指标3.1 供电电源a）额定工作电压：DC12Vb）工作电流：≤200mA3.2 信号制3.2.1 模拟量a）除高低浓甲烷外，模拟量传感器输出信号都为（200～1000）Hz 频率信号，信号脉冲宽度大于0.3ms，高电平大于3V（输出电流为2mA时），低电平小于0.5V；b）高低浓甲烷：频率信号，（200～1000）Hz对应检测范围（0～4）%CH4、（1200～2000）Hz对应检测范围（0～100）%CH4；信号脉冲宽度大于0.15ms，高电平大于3V（输出电流为2mA时），低电平小于0.5V。
3.2.2 累计量电平信号脉冲宽度不低于0.3s，高电平大于3V（输出电流为2mA时），低电平小于0.5V；计数范围：0-9999。
3.2.3 开关量输入信号a）电平信号：输出高电平时应不小于3.0V（输出电流为2mA时），输出低电平时不大于0.5V，高电平对应逻辑“1”；低电平对应逻辑“0”；b）电流信号：0mA/5mA，不大于0.5mA对应逻辑“0”，不小于3mA 对应逻辑“1”。

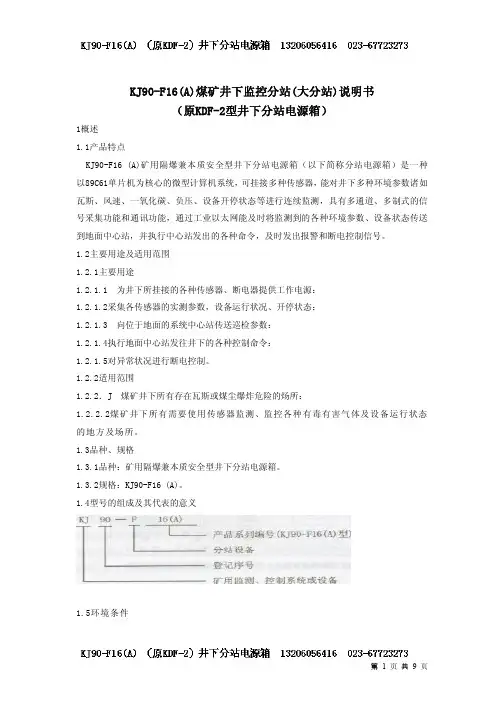

KJ90-F16(A)煤矿井下监控分站(大分站)说明书（原KDF-2型井下分站电源箱）1概述1.1产品特点KJ90-F16 (A)矿用隔爆兼本质安全型井下分站电源箱（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。
1.2.2适用范围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。
1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。
1.3.2规格：KJ90-F16 (A)。
1.4型号的组成及其代表的意义1.5环境条件1.5.1工作条件a)工作温度： -5℃～40℃； b)相对湿度： ≤95%； c)大气压力：80 kPa—116 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T; e)在无滴水的地方；’ f)无显著震动和冲击的场合。
1.5.2运输贮存条件 a)低温：-40℃； b)高温：60℃； c)相对湿度：≤95%； d)振动：50Ⅲ／s2； e)冲击：500 IⅡ／S2。
1.6防爆类型与标志1.6.1防爆形式：矿用隔爆兼本质安全型； 1.6.2防爆标志：Exd[ib]I。
1.6.3与分站电源箱关联配接／配套设备表见附录A；与分站电源箱所相关联配接的电气设备和电路设备，都必须是经国家安全检验机关检验合格的本质安全型电气设备。

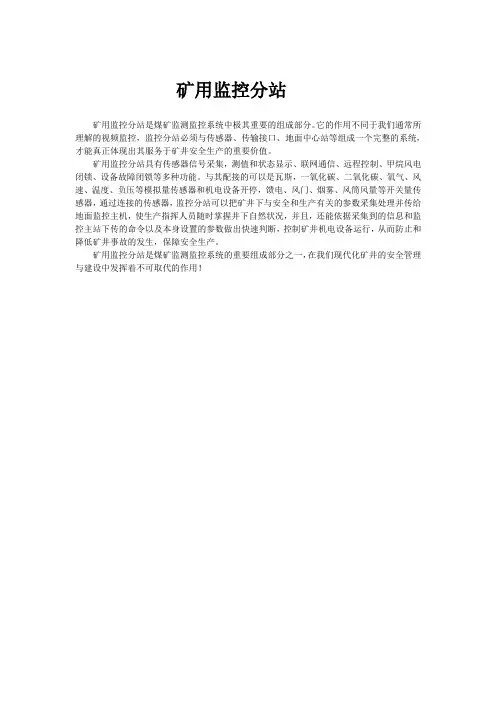

矿用监控分站
矿用监控分站是煤矿监测监控系统中极其重要的组成部分。
它的作用不同于我们通常所理解的视频监控，监控分站必须与传感器、传输接口、地面中心站等组成一个完整的系统，才能真正体现出其服务于矿井安全生产的重要价值。
矿用监控分站具有传感器信号采集，测值和状态显示、联网通信、远程控制、甲烷风电闭锁、设备故障闭锁等多种功能。
与其配接的可以是瓦斯，一氧化碳、二氧化碳、氧气、风速、温度、负压等模拟量传感器和机电设备开停，馈电、风门、烟雾、风筒风量等开关量传感器，通过连接的传感器，监控分站可以把矿井下与安全和生产有关的参数采集处理并传给地面监控主机，使生产指挥人员随时掌握井下自然状况，并且，还能依据采集到的信息和监控主站下传的命令以及本身设置的参数做出快速判断，控制矿井机电设备运行，从而防止和降低矿井事故的发生，保障安全生产。
矿用监控分站是煤矿监测监控系统的重要组成部分之一，在我们现代化矿井的安全管理与建设中发挥着不可取代的作用！。
矿用分站一、分站是煤矿安全生产监控系统的重要设备、接收来自传感器的信号，并按预先约定的复用方式（时分制或频分制等）远距离传送给传输接口（距离不超过10km），同时接收来自传输接口的多路复用信号（时分制或频分制等），且具有简单数据处理能力，能控制执行器工作的设备。
分站种类较多可分为：频分制、时分制、同步方式、工作方式、供电电源、断电等多种分类方法进行分类。
1、按复用方式可分为：频分制、时分制、码分制、复合复用方式（同时采用频分制、时分制、码分制中两种或两种以上）。
2、按调制方式可分为：基带、调幅、调频、调相、其他。
3、按传输方式可分为同步、异步。
4、按工作方式可分为：主从、多主、无主。
5、按供电电源可分为交流供电、直流供电。
6、按断电可分为：内置断电控制器、外接断电控制器。
二、分站一般由模拟量输入接口、开关量输入接口、开关量输出接口、数字串口（部分分站没有）、累计量输入接口（部分分站没有）、模拟量输出接口（部分分站没有）、系统接口、信息处理与存储单元、显示单元、报警单元（部分分站没有）、稳压单元等组成。
1、模拟量输入接口将甲烷等模拟量传感器输出的频率型（或电流型、电压型）模拟信号转换为数字信号送信息与存储单元，并具有本质安全防爆隔离、抗电磁干扰等功能。
模拟量输入接口通常由用于本质安全防爆隔离和抗扰隔离的光电耦合器、频率/数字转换器和滤波器等电路组成。
若模拟量输入为电流型或电压型，除上述电路外，还具有电压/频率或电流/频率转换器，当然，也可以采用光电隔离的模/数转换器。
部分分站的模拟量输入口也可用作开关输入。
2、开关量输入接口通常由本质安全防爆隔离和抗干扰隔离的光电耦合器和滤波器等电路组成，将设备开停等开关量传感器输出的开关量信号经隔离后送信息处理与存储单元。
3、累计输入接口将煤炭产量计量装置等累计量传感器输出的信号转换为数字信号送信息处理与存储单元。
累计量输入接口的功能可以由模拟量输入接口或开关量输入接口完成，因此，部分分站不专设累计量输入接口。
第一章ECM3000-PTU分站监控单元1．概述在电力通信网管与监测系统中，要监测的远端通信站既有一些智能设备也有需要直接采集的信号。
智能设备一般可以通过RS232接口输出监测数据，而多台智能设备就需要多个RS232接口，可是网管中心和远端站之间却只有一条通道，这样就需要串口复用器。
需要直接采集的信号可以通过DQU系列采集器来完成。
我们研制的ECM3000-PTU分站监控单元正是为了这样的应用而设计的，它的全新设计集成了串口复用器和DQU系列采集器功能，使得结构更加紧凑美观，也便于操作人员操作和维护。
根据不同应用有两种结构可以选择，一种19英寸2U结构，一种19英寸5U结构。
2．组成及工作原理最小系统配置为：串口复用功能板一块，DQUK数据采集板一块，电源板一块。
根据需要监测的信号的多少和种类，可以扩展数据采集板。
系统工作原理如下图所视。
系统电源采用双路电源供电，系统上电后数据采集板独立完成数据采集工作，通过内部总线和串口复用功能板的串口6连接，经过串口复用器与上位机进行通信。
串口复用器和DQUK数据采集器的详细说明请参阅第二章和第三章的内容。
3．接线说明ECM3000-PTU的接线简单，所有接线都有后面出线。
见下图。
第二章串口复用器功能板1.功能目前，在电力通信网管理与监测系统中，大量地存在这样一种情况：除了要监测远端通信站的机房环境以外，还要监测通信站中的多台智能设备，这些智能设备通常用RS232接口输出监测数据，而网管中心和远端站之间却只有一条可用通道，不能满足同时监测多台设备的需要。
使用串口复用器，可以解决这个问题，图示如下：串口复用器能提供多个串行接口，在上图中，用串口1和网管中心的计算机相连，用其它串口分别连接多台被监测设备。
串口复用器接收所有被监测设备的数据，以分时传送的方式将各台设备的监测数据依次从串口1上送往网管中心。
同时，串口复用器还从串口1上接收网管中心的轮询和控制命令，将相关的命令转发到对应的被监测设备去。
