中联重科QUY650履带起重机技术介绍册资料

QUY100履带起重机规格书一、概况履带起重机是广泛应用于国民经济各领域的一种起重设备，具有接地比压小、转弯半径小、吊重作业不需打支腿、可带载行驶、起重性能好等优点，并可借助附加装置，进行桩工、土石方作业，在电力建设、市政建设、桥梁施工、石油化工、水利水电等行业，具有汽车起重机、轮胎起重机、全路面起重机等其他起重设备无法替代的地位。

随着需要吊运的物品的质量、体积和要达到的起升高度都越来越大，履带起重机愈来愈显示其优越性。

二、产品用途和适用范围1. 用途：装卸、安装。

2. 使用范围：工矿企业、建筑施工等。

3. 使用条件：环境温度：-20〜40 C .工作风速：9.8 m/s （5级风）;工作地面：坚实、平整，坡度5%三、主参数及基本尺寸（见图）1. 最大起重量：100吨（18米臂长，5.5米幅度，倍率2. 最大起重力矩：550吨•米。

3. 基本装备质量：114吨（18米臂架，100吨吊钩）4. 爬坡度：30%。

5. 发动机功率：184千瓦。

6. 接地比压w 0.093Mpa。

四、工况及性能1. 主臂作业工况：18米臂长，最大起重量100吨，5.5米幅度；72米臂长，最大起重量15.8吨，14.6米幅度；主臂长度：18 72米，每3米为一个增减长度。

2. 副臂作业工况：39 60米主臂可安装12、18、24米副臂，安装角为10或30°;最大起重量11吨3. 整机运输状态外形尺寸（不包括臂架、配重、履带架）：总长：8.60米总宽：3.40米总高：3.19米4. 最大起升速度：100米/分（单绳，第五层）5. 变幅时间：240秒6. 回转速度：0〜1.5转/分7. 行走速度：0〜1.1千米/小时8. 运输状态单件最大质量：40.0吨五、主要部件说明1. 起重臂结构型式：桁架式结构。

主臂架：主臂长度：18〜72米构成：底节、顶节各一个，主臂基础3米节1个、3米节2个、6米节2个、9 米节3个、带凸耳9米节1个.副臂架：主臂在39〜60米范围内可装12〜24米副臂，安装角度10、30 ;构成：底节、顶节各一个，3米节1个,6米节2个。

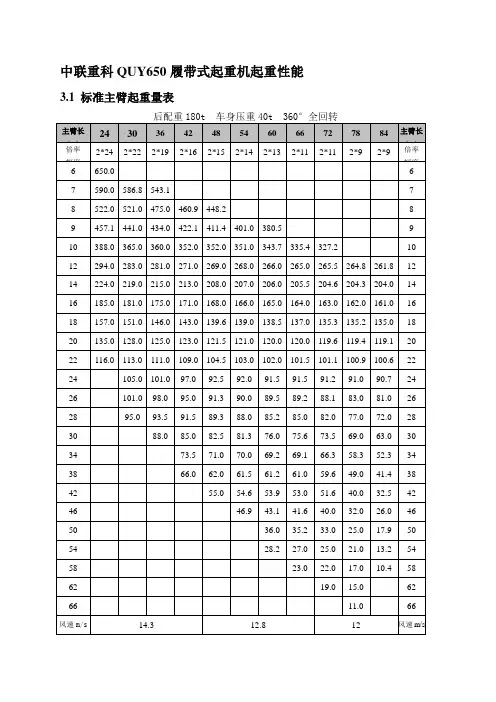

中联重科QUY650履带式起重机起重性能3.1 标准主臂起重量表后配重180t 车身压重40t 360°全回转主臂长(m)2430364248546066727884主臂长(m)倍率幅度2*24 2*22 2*19 2*16 2*15 2*14 2*13 2*11 2*11 2*9 2*9 倍率幅度6650.0 6 7590.0586.8543.17 8522.0521.0475.0460.9448.28 9457.1441.0434.0422.1411.4401.0380.59 10388.0365.0360.0352.0352.0351.0343.7335.4327.210 12294.0283.0281.0271.0269.0268.0266.0265.0265.5264.8261.812 14224.0219.0215.0213.0208.0207.0206.0205.5204.6204.3204.014 16185.0181.0175.0171.0168.0166.0165.0164.0163.0162.0161.016 18157.0151.0146.0143.0139.6139.0138.5137.0135.3135.2135.018 20135.0128.0125.0123.0121.5121.0120.0120.0119.6119.4119.120 22116.0113.0111.0109.0104.5103.0102.0101.5101.1100.9100.622 24105.0101.097.092.592.091.591.591.291.090.724 26101.098.095.091.390.089.589.288.183.081.026 2895.093.591.589.388.085.285.082.077.072.028 3088.085.082.581.376.075.673.569.063.030 3473.571.070.069.269.166.358.352.334 3866.062.061.561.261.059.649.041.438 4255.054.653.953.051.640.032.542 4646.943.141.640.032.026.046 5036.035.233.025.017.950 5428.227.025.021.013.254 5823.022.017.010.458 6219.015.062 6611.066风速m/s 14.3 12.8 12 风速m/s3.2标准轻型主臂起重量表后配重180t 车身压重40t 360°全回转臂长(m)7278849096102臂长(m)倍率幅度2*10 2*9 2*8 2*6 2*6 2*5 倍率幅度10309 283.6 10 12265.1 247.4 229.7 182.4 171.0 12 14226.6215.1203.5182.4161.014714 16195187.0182178149.013616 18169164.3163163137.812218 20151146.8146.6144.1125.0109.520 22136131.8130.6127.7113.099.222 24121117.1116.2111.5101.08824 26108103.4102.897.288.980.526 2896.191.69183.677.57128 308378.576.571.166.56330 346765.163.858.556.05434 3853.652.049.547.546.444.838 4244.643.04138.537.537.342 4636.134.13231.830.930.546 5029.828.42726.525.524.550 5425.624.32321.921.020.154 5821.820.918.51817.216.458 6218.516.915.314.914.01362 6613.613.312.211.310.466 70109.88.87.870 729.18.87.2 6.772 748.27.8 5.8 5.77476 6.9 3.576786 3.078风速m/s 12.8风速m/s3.3标准风电杆头工况起重量表后配重180t 车身压重40t 360°全回转臂长(m) 72 78 84 90 96 102 臂长(m) 风电杆头(m) 7 风电杆头(m)倍率幅度(m)10 10 10 9 9 9倍率幅度(m)16 135 135/17 135/17 1619 135 135 133 131 130 130 1920 135 132.1 131.9 130 130 130 2022 122.4 118.6 117.5 116 115 115 2224 108.9 105.4 104.6 100.4 90.9 90 2426 97.2 93.1 92.5 87.5 80.0 72.5 2628 86.5 82.4 81.9 75.2 69.8 63.9 2830 74.7 70.7 68.9 64.0 59.9 56.7 3034 60.3 58.6 57.4 52.7 50.4 48.6 3438 48.2 46.8 44.6 42.8 41.8 40.3 3842 38.7 36.9 34.7 33.8 33.6 4246 30.7 28.8 28.6 27.8 27.5 4650 23.9 23.0 22.1 50风速m/s 12 风速m/s3.4标准塔式副臂起重量表后配重180t 车身压重40t 360°全回转主臂(m) 30 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂(m)幅度(m)主臂工作角度(°) 主臂工作角度(°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°14 220.5 14 16 188.5 187.1 16 18 158.2 156.6 155.8 18 20 138.1 136.5 135.1 133.4 20 22 120.5 119.3 118.0 116.9 115.6 22 24 107.6 100.0 106.5 105.3 104.3 103.2 101.6 24 26 97.1 89.7 96.0 88.6 94.6 93.8 92.8 91.8 26 28 81.6 87.2 80.5 86.0 84.7 83.9 83.0 28 30 74.6 79.8 73.5 78.5 72.5 77.4 76.2 75.5 30 34 58.9 62.2 66.0 61.1 64.8 60.0 64.4 58.9 63.9 34 38 51.0 53.8 49.9 57.1 52.7 56.0 51.6 55.4 50.6 54.3 49.2 38 42 43.6 46.1 42.3 49.0 44.8 48.3 44.0 47.1 42.5 42 46 37.2 39.6 36.0 42.6 38.5 35.0 41.5 37.3 46 50 33.2 35.1 31.9 37.9 34.1 30.9 36.8 32.9 29.3 50 54 28.5 30.5 27.4 32.8 29.2 25.7 54 58 24.4 26.1 22.7 58 62 23.4 20.2 62 66 18.0 66主臂(m) 30 主臂(m) 塔臂(m) 60 66 72 78 84 塔臂(m)幅度(m)主臂工作角度 (°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°26 91.0 26 28 82.0 81.1 76.8 28 30 74.4 73.6 72.9 61.1 30 34 62.8 62.2 60.6 59.9 59.3 34 38 53.7 53.0 51.8 51.1 50.4 38 42 46.5 41.7 45.8 44.6 43.9 43.1 42 46 40.7 36.4 40.0 35.5 38.7 34.1 38.0 37.1 46 50 35.9 31.9 35.2 31.1 33.9 29.7 33.5 29.2 32.6 50 54 31.9 28.2 24.6 31.1 27.3 29.9 25.8 29.3 25.4 28.4 24.0 54 58 28.6 25.1 21.5 27.9 24.0 20.5 26.5 22.5 26.0 22.1 25.1 20.7 58 62 24.5 21.2 18.9 25.0 21.2 17.9 23.4 19.6 16.3 23.0 19.2 21.9 18.0 62 66 18.9 16.8 21.3 18.9 15.6 20.9 17.2 14.1 20.4 16.7 13.4 19.1 15.5 66 70 14.1 15.9 13.8 18.7 15.2 12.1 17.2 14.7 11.0 17.2 13.3 10.2 70 74 12.1 15.8 13.3 10.4 15.2 12.8 9.4 15.2 11.6 8.4 74 78 10.2 11.2 8.5 13.7 10.7 7.9 13.7 9.9 7.0 78 82 7.3 9.2 6.7 11.0 8.0 5.7 82 86 5.6 6.9 4.3 86 90 5.7 90主臂(m) 36 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂(m)幅度(m)主臂工作角度(°) 主臂工作角度(°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°16 184.5 16 18 156.8 155.1 154.1 18 20 135.5 134.0 132.6 130.6 20 22 119.8 118.5 117.3 116.0 114.3 22 24 106.9 105.8 104.8 103.5 102.5 101.6 24 26 96.5 87.6 95.2 94.3 93.2 92.2 91.1 26 28 87.8 79.5 86.5 78.3 85.4 84.4 83.5 82.5 28 30 72.5 78.3 71.3 78.0 70.2 76.8 75.9 75.1 30 34 61.6 56.3 66.8 60.5 66.4 58.9 65.1 57.9 64.6 62.7 34 38 48.4 52.1 47.1 56.7 51.0 54.9 49.8 54.4 48.8 53.8 38 42 41.1 44.5 39.7 48.0 43.4 47.5 42.3 46.7 41.0 42 46 36.2 39.3 35.0 38.0 33.6 41.8 37.1 40.6 35.7 46 50 31.0 33.8 29.6 37.2 32.9 28.4 35.9 31.4 50 54 26.1 29.3 25.0 32.0 27.8 23.2 54 58 23.3 26.3 22.1 24.7 20.4 58 62 19.6 22.1 18.0 62 66 15.9 66 70 14.2 70主臂(m) 36 主臂塔臂(m) 60 66 72 78 84 塔臂(m)幅度(m)主臂工作角度 (°) 主臂工作角度 (°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°26 89.3 26 28 80.5 79.6 28 30 74.1 73.1 71.4 30 34 62.0 61.0 59.4 59.9 58.7 34 38 53.1 52.0 50.6 50.4 49.4 38 42 46.0 40.1 44.8 43.6 43.4 42.5 42 46 39.8 34.9 39.1 34.0 37.9 37.5 36.6 46 50 35.6 30.6 34.3 29.6 33.2 27.9 32.7 27.4 31.7 50 54 31.3 26.8 30.5 25.8 29.2 24.2 29.0 23.7 28.0 22.5 54 58 28.2 23.6 19.2 27.1 22.6 25.8 21.0 25.4 20.5 24.5 19.2 58 62 25.6 20.8 16.8 24.2 19.8 15.6 22.9 18.3 22.5 17.9 21.4 16.5 62 66 18.6 14.7 21.8 17.4 13.5 20.4 16.0 11.9 19.8 15.4 18.7 14.1 66 70 16.6 12.9 15.5 11.8 18.2 13.9 10.1 17.5 13.3 9.6 16.4 12.1 70 74 11.3 13.8 10.2 16.2 12.1 8.4 15.4 11.6 7.9 14.4 10.2 6.5 74 78 8.8 10.5 7.1 13.9 10.0 6.5 12.6 8.7 5.0 78 82 5.9 8.6 5.1 11.0 7.4 82 86 4.8 7.5 9.6 6.0 86 90 4.9 90 92 4.5 92主臂(m) 42 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂(m)幅度(m)主臂工作角度(°) 主臂工作角度(°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°16 182.3 16 18 153.5 151.8 18 20 134.4 132.8 131.4 20 22 117.7 116.3 116.2 113.8 22 24 105.3 104.1 102.8 101.6 100.5 99.5 24 26 94.6 84.8 93.8 92.7 91.6 90.5 89.5 26 28 86.1 76.8 85.9 84.0 83.0 82.0 81.0 28 30 70.2 78.6 69.2 77.4 76.5 75.5 74.4 30 34 59.4 66.2 58.4 65.0 56.7 63.7 63.3 62.6 34 38 45.6 50.4 56.3 49.1 55.1 47.9 54.5 46.9 53.2 38 42 39.8 43.9 38.4 42.7 48.1 41.6 46.9 40.6 46.2 39.2 42 46 33.7 37.7 32.2 42.6 36.4 41.4 35.5 40.2 34.1 46 50 28.4 32.3 26.8 36.8 31.3 36.0 29.8 50 54 25.1 28.9 23.6 27.7 22.3 32.1 26.3 54 58 20.9 24.7 19.5 23.1 17.9 58 62 17.3 20.5 15.5 62 66 15.3 13.7 66 70 12.0 70主臂(m) 42 主臂(m) 塔臂(m) 60 66 72 78 84 塔臂(m)幅度(m)主臂工作角度(°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°26 88.3 26 28 79.9 79.0 28 30 72.7 71.7 70.7 30 34 61.6 60.6 59.5 58.7 57.4 34 38 52.0 51.3 50.4 49.9 48.9 38 42 45.0 44.3 43.6 42.8 41.9 42 46 39.5 33.2 38.6 32.0 37.8 37.0 36.1 46 50 34.8 28.9 33.9 27.7 33.1 26.0 32.2 31.3 50 54 30.9 25.2 30.0 24.0 29.2 22.5 28.5 22.1 27.2 20.6 54 58 27.6 22.1 26.7 21.0 25.7 19.4 25.0 18.9 23.8 17.5 58 62 24.8 19.4 14.4 23.8 18.4 13.3 22.8 16.7 22.1 16.3 20.8 15.0 62 66 17.1 12.4 21.2 16.1 11.3 20.1 14.5 9.6 19.5 14.0 18.3 12.7 66 70 15.2 10.7 14.1 9.7 17.9 12.5 7.9 17.2 12.0 7.2 16.0 10.7 70 74 9.3 12.5 8.1 15.9 10.8 6.4 15.2 10.2 5.9 14.0 8.9 74 78 8.0 6.8 9.3 5.0 13.3 8.7 4.5 12.2 7.5 78 82 5.8 8.1 7.5 10.5 6.1 82 86 6.2 9.0 4.9 86 90 5.7 4.3 90主臂(m) 48 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂m)幅度(m)主臂工作角度 (°) 主臂工作角度(°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°16 180.1 16 18 153.6 151.9 18 20 133.1 131.6 130.1 20 22 116.8 115.4 114.0 112.8 22 24 104.6 103.2 102.1 102.0 99.6 24 26 93.5 93.1 92.0 90.8 89.7 88.7 26 28 85.5 74.1 83.7 83.6 82.4 81.4 80.2 28 30 67.6 77.1 76.2 75.1 74.1 72.2 30 34 57.3 65.6 56.3 64.4 54.6 62.5 62.4 61.3 34 38 49.6 48.3 55.8 47.1 54.5 45.9 53.2 52.0 38 42 36.9 42.2 41.0 47.7 39.7 46.4 38.7 45.3 37.3 42 46 32.3 30.8 36.0 41.7 34.9 41.0 33.8 39.7 32.2 46 50 27.1 32.0 25.3 30.8 23.8 36.4 29.6 35.2 28.0 50 54 22.3 27.3 20.8 26.0 19.4 31.3 24.5 54 58 18.3 23.1 17.0 28.0 21.5 15.2 58 62 16.3 14.8 18.9 13.1 62 66 13.0 16.9 11.2 66 70 0.0 9.8 70 74 8.4 74主臂(m) 48 主臂(m) 塔臂(m) 60 66 72 78 84 塔臂(m)幅度(m)主臂工作角度 (°) 主臂工作角度 (°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°28 79.2 28 30 72.0 71.0 30 34 60.4 59.3 57.8 57.4 56.8 34 38 52.0 50.4 49.4 48.8 48.3 38 42 45.0 43.8 42.5 42.1 41.0 42 46 39.0 31.2 38.1 36.9 36.4 35.6 46 50 34.3 26.9 33.5 25.8 32.2 24.2 31.7 30.8 50 54 30.6 23.3 29.6 22.3 28.4 20.7 27.8 20.2 26.8 54 58 27.2 20.5 26.4 19.3 24.8 17.7 24.4 17.2 23.3 15.9 58 62 24.4 17.9 11.9 23.5 16.9 21.9 15.1 21.4 14.7 20.3 13.3 62 66 15.6 10.1 21.0 14.6 8.8 19.2 13.0 18.9 12.5 17.6 11.1 66 70 13.9 8.4 12.8 7.4 17.1 11.1 16.7 10.6 15.4 9.3 70 74 7.1 11.1 6.0 15.2 9.5 14.7 8.9 13.4 7.6 74 78 6.0 9.8 4.7 8.0 12.9 7.5 11.8 6.2 78 82 6.8 6.2 10.1 4.8 82 86 5.0 8.7 86 90 4.4 90主臂(m) 54 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂(m)幅度(m)主臂工作角度(°) 主臂工作角度 (°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°16 179.6 16 18 151.9 151.7 18 20 133.2 131.6 128.7 20 22 115.7 114.2 114.1 111.6 22 24 102.6 101.2 100.5 99.9 98.6 24 26 91.7 91.4 91.2 90.0 88.8 87.7 26 28 83.5 83.1 82.8 81.8 80.6 79.5 28 30 65.4 75.9 75.7 73.7 73.5 71.6 30 34 55.1 65.0 54.0 63.7 62.3 61.2 60.2 34 38 47.6 46.4 54.5 45.2 53.9 43.8 53.2 51.9 38 42 33.5 40.3 39.2 46.6 37.9 45.9 44.2 42 46 29.2 27.6 34.3 41.3 33.0 40.4 36.8 38.7 30.0 46 50 24.2 30.3 22.3 28.9 35.5 31.8 34.7 26.0 50 54 21.3 19.5 25.5 18.0 27.7 30.7 22.6 54 58 17.2 15.6 24.4 14.4 27.4 19.7 58 62 13.7 21.4 12.3 17.4 10.6 62 66 12.0 19.0 10.7 15.3 8.8 66 70 9.2 7.5 70 74 6.2 74主臂(m) 54 主臂(m) 塔臂(m) 60 66 72 78 84 塔臂(m)幅度(m)主臂工作角度 (°) 主臂工作角度 (°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°28 78.4 28 30 70.6 69.8 30 34 59.1 58.8 57.0 56.6 34 38 50.9 50.4 48.7 48.3 47.1 38 42 43.9 43.2 41.7 41.2 40.4 42 46 38.4 29.0 37.6 36.3 35.9 35.0 46 50 33.9 25.0 33.0 23.8 31.8 31.2 30.2 50 54 29.7 21.6 29.1 20.5 27.6 18.7 27.2 26.0 54 58 26.5 18.7 25.6 17.6 24.3 15.9 23.9 15.4 22.6 14.1 58 62 23.7 16.4 22.8 15.2 21.3 13.5 21.0 13.1 19.7 11.7 62 66 14.2 7.7 20.4 13.1 18.8 11.4 18.3 10.9 17.1 9.7 66 70 12.4 6.2 18.2 11.2 16.6 9.7 16.0 9.1 14.9 7.8 70 74 10.8 4.9 9.8 14.7 8.0 14.1 7.6 13.0 6.2 74 78 8.4 6.7 12.4 6.2 11.1 4.7 78 82 5.6 10.9 4.8 9.7 82 86 4.4 8.2 86主臂(m) 60 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂(m)幅度(m)主臂工作角度(°) 主臂工作角度(°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°18 150.0 18 20 128.8 128.7 127.2 20 22 114.6 113.1 111.7 111.5 22 24 101.5 101.4 100.1 98.8 97.5 24 26 92.0 91.6 89.4 89.1 88.0 86.7 26 28 82.8 82.4 81.2 80.0 79.0 77.8 28 30 75.9 74.6 74.2 73.1 72.0 70.9 30 34 52.8 63.6 51.5 62.9 61.7 60.6 58.9 34 38 45.4 44.0 54.5 42.7 52.7 51.9 50.8 38 42 38.3 47.4 36.9 46.1 35.5 45.4 34.1 44.1 42 46 25.7 33.6 32.1 40.2 30.6 39.5 29.5 38.2 27.7 46 50 22.5 20.8 28.2 26.7 35.1 25.6 33.8 23.9 50 54 18.2 16.4 23.5 22.3 30.1 20.7 54 58 14.3 20.8 12.7 19.5 27.0 18.0 58 62 12.4 10.9 17.3 9.6 15.5 62 66 9.5 8.0 13.7 6.2 66 70 6.7 12.0 4.8 70 74 5.7 74主臂(m) 60 主臂(m) 塔式副臂(m) 60 66 72 78 84 塔式副臂(m)幅度(m)主臂工作角度 (°) 主臂工作角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°28 77.5 28 30 69.7 69.4 30 34 58.5 58.1 56.3 54.1 34 38 49.8 49.2 48.2 47.7 46.5 38 42 43.3 42.2 40.7 40.1 39.4 42 46 37.8 37.1 35.8 35.2 34.4 46 50 33.0 22.8 32.0 30.9 30.7 29.3 50 54 29.3 19.5 28.4 18.4 27.1 16.7 26.8 25.4 54 58 26.1 16.9 25.1 15.6 23.5 14.0 22.9 13.5 22.2 58 62 23.3 14.5 22.2 13.4 20.6 11.7 20.2 11.2 18.9 9.9 62 66 12.5 19.5 11.3 18.1 9.8 17.5 9.2 16.5 7.8 66 70 10.8 17.4 9.8 15.9 8.0 15.3 7.5 14.3 6.1 70 74 9.3 8.2 14.1 6.5 13.5 6.0 12.3 4.6 74 78 6.9 5.1 11.9 4.6 10.6 78 82 5.9 10.4 9.1 82 86 7.9 86主臂(m) 66 主臂(m) 塔臂(m) 24 30 36 42 48 54 塔臂(m)幅度(m)主臂角度 (°) 主臂角度 (°) 主臂角度(°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°18 146.2 18 20 127.9 127.1 20 22 113.6 111.8 110.4 22 24 101.0 100.3 98.9 97.7 24 26 90.5 89.7 88.4 87.3 86.8 26 28 81.8 80.6 79.5 79.2 77.2 76.0 28 30 75.4 73.8 72.7 72.3 70.5 70.0 30 34 50.3 62.8 61.6 61.2 59.3 58.3 34 38 43.2 41.9 53.2 40.1 52.4 51.3 50.3 38 42 37.5 36.0 46.7 34.5 45.5 33.0 44.7 42.8 42 46 31.4 29.8 39.7 28.5 39.0 27.3 37.7 46 50 19.3 17.5 26.1 24.7 34.1 23.5 32.9 21.7 50 54 16.9 15.1 23.0 13.3 21.5 30.6 20.5 29.3 18.6 54 58 13.2 11.3 18.9 9.9 17.7 26.1 16.0 58 62 9.8 8.2 15.5 6.8 13.9 62 66 6.8 13.8 5.5 12.0 66 70 5.7 10.4 70 74 9.8 74主臂(m) 66 主臂(m) 塔臂(m) 60 66 72 78 84 塔臂m)幅度(m)主臂工作角度 (°) 主臂工作角度 (°)幅度(m) 85°75°65°85°75°65°85°75°65°85°75°65°85°75°65°28 71.6 28 30 68.1 62.7 30 34 57.2 56.7 54.9 47.5 34 38 49.1 48.1 47.0 46.4 41.8 38 42 42.3 41.7 40.2 39.9 38.7 42 46 36.9 36.0 34.5 34.2 33.4 46 50 32.4 20.7 31.5 30.2 29.7 28.8 50 54 28.4 17.5 27.5 16.5 26.3 25.6 24.6 54 58 25.3 14.9 24.4 13.9 22.9 12.0 22.4 11.6 21.4 58 62 22.7 12.8 21.4 11.7 20.0 9.9 19.4 9.5 18.4 8.0 62 66 10.8 18.9 9.8 17.4 8.0 17.1 7.6 16.0 6.1 66 70 9.2 16.8 8.1 15.5 6.4 15.0 5.9 13.5 4.4 70 74 7.8 6.7 13.7 4.9 13.1 4.4 11.8 74 78 5.5 11.6 10.1 78 82 4.4 10.1 8.7 82 86 7.5 863.5标准固定副臂起重量表后配重180t 车身压重40t 360°全回转Unit：t 主臂(m)主臂(m)固定副臂(m)固定副臂m)10°30°10°30°10°30°10°30°10°30°10°30°10°30°10°30°10°30°12110121486.398.6141677.33647.587.496.4161870.134.343.280.23647.187.437.748.7182063.932.639.426.87434.643.328.881.83645.7202258.330.936.219.92568.433.240.426.676.234.342.828.7222454.429.834.118.623.863.531.537.619.924.870.533.240.727242650.428.131.617.722.559.630.334.918.623.667.13238.619.225262847.327.329.31721.355.329.233.718.322.862.730.93618.523.7283044.326.427.516.520.512.452.528.131.817.121.659.529.834.117.922.6303439.624.424.415.418.411.24726.428.216.219.911.453.628.131.816.820.711.3343835.723.621.814.116.710.342.625.32514.918.510.344.926.828.715.819.510.538423319.71314.79.23924.12314.2179.638.125.525.914.818.210.342461812.413.28.435.923.420.913.615.49.332.624.423.41416.89.4465016.711.812.4830.919.412.813.88.728.323.821.613.415.59.3505415.511.57.527.317.812.3138.324.423.420.312.814.38.5545810.67.316.911.712.27.521.21912.313.28.258629.87.115.811.27.418.217.811.812.47.762669.31510.57.116.711.411.77.466709.8 6.915.6117.270749.313.510.4 6.974789.9 6.778829.582868.9861224幅度(m)幅度(m)副臂安装角度 (°)副臂安装角度 (°)副臂安装角度 (°)36486012243612362436主臂(m)主臂(m)固定副臂(m)固定副臂(m)10°30°10°30°10°30°10°30°10°30°10°30°1699.816189398.6182086.336.247.994.2202281.834.94587.435.646.3222476.833.842.92780.634.544.3242672.432.740.925.873.133.642.326.6262868.931.738.919.32565.932.740.325.8283063.730.83718.523.860.331.739.11924.6303452.529.133.517.421.65130.235.817.823.6343844.327.831.216.419.911.342.528.732.716.921.811.6384237.426.628.515.518.910.335.927.530.71619.711.2424631.925.42614.617.710.330.426.528.615.118.910.5465027.324.524.31416.79.325.425.426.214.517.910505423.423.722.413.415.79.221.222.623.813.816.89.5545819.920.820.712.814.78.417.919.120.613.315.99586216.917.719.112.413.68.215.21617.412.8158.5626614.516.311.912.87.712.613.314.712.414.38.2667012.21411.512.27.410.51112.511.9137.8707410.311.911.311.57.28.610.511.611.97.5747810.110.97 6.88.79.8107.378828.49.5 6.8 5.47.188.378286 6.98 6.64.15.66.8 6.88690 6.6 3.14.45.46.79094 5.3 4.2 5.494984.1398幅度(m)7284122436122436幅度(m)副臂安装角度 (°)副臂安装角度 (°)3.6超起主臂起重量表主臂长度36～108m 超起桅杆32m 超起半径15m 后配重180t 车身压重40t 超起配重300t主臂长(m) 36 42 48 54 60 66 72 主臂长(m)倍率幅度(m)2*23 2*23 2*22 2*19 2*18 2*16 2*14倍率幅度(m)7 650 78 650 650 622.0 89 650 650 622.0 550.0 527.4 910 650 650 622.0 550.0 527.4 462.0 411.0 10 12 650 620 622.0 550.0 527.4 462.0 411.0 12 14 585 565 535.0 525.0 527.4 462.0 411.0 14 16 526.5 525 505.0 500.0 480.0 450.0 411.0 16 18 460.5 465 457.5 451.6 432.0 426.0 405.0 18 20 406 415 410.8 405.9 393.0 392.0 382.0 20 22 355.2 366.45 372.5 368.1 360.0 358.2 359.9 22 24 316.5 333.9 340.3 336.5 327.0 325.5 326.9 24 26 285.9 300.3 313.0 309.5 300.0 298.0 299.0 26 28 259.3 269.85 286.4 282.9 276.0 274.4 275.3 28 30 231.4 242.5 261.2 257.9 256.0 246.0 246.8 3034 202.6 215.2 225.7 223.0 219.0 218.0 3438 172.3 186.4 193.8 195.0 193.1 191.0 3842 157.0 165.9 172.0 170.1 165.0 4246 143.0 152.0 150.3 146.0 4650 132.0 133.0 129.5 5054 115.0 116.1 114.5 5458 103.1 102.8 5862 62风速m/s 14.3 12.8 12 风速m/s 主臂长(m) 78 84 90 96 102 108 主臂长(m)倍率幅度(m)2*12 2*11 2*10 2*9 2*7 2*7倍率幅度(m)12 351.0 311.0 291.9 256.5 12 14 351.0 311.0 290.9 255.5 220.2 192.9 14 16 351.0 311.0 289.9 252.5 217.2 190.9 16 18 346.0 311.0 288.9 250.5 214.1 188.9 18 20 339.0 311.0 287.9 248.5 212.1 185.8 20 22 329.0 307.0 276.7 244.4 210.1 183.8 22 24 318.0 299.0 266.6 238.4 205.0 180.8 2426 295.0 291.0 256.5 233.3 200.0 175.7 2628 273.0 268.0 239.4 228.3 194.9 171.7 2830 245.2 242.0 219.2 215.1 189.9 166.7 3034 212.1 211.0 188.2 185.4 175.0 157.2 3438 184.4 178.0 161.9 159.9 157.6 146.0 3842 163.1 153.0 140.4 138.4 137.4 133.3 4246 144.9 138.0 124.8 122.8 121.8 119.2 4650 129.0 121.8 111.2 109.2 108.4 106.6 5054 113.1 111.4 99.5 97.5 97.0 95.4 5458 102.2 101.8 90.4 88.2 87.7 85.9 5862 93.0 91.1 81.8 80.1 79.6 77.6 6266 85.0 85.0 74.7 72.7 72.2 70.2 6670 75.0 67.7 66.3 66.2 64.1 7074 65.9 58.8 59.9 60.2 58.6 7478 53.5 53.5 54.5 52.5 7882 47.1 47.0 46.5 8285 44.6 43.7 8586 43.1 42.5 8690 38.6 37.7 9094 33.3 94风速m/s 12 12 风速m/s3.7超起轻型主臂起重量表轻型主臂长度90～138m 超起桅杆32m超起半径15m 后配重180t 车身压重40t 超起配重300t主臂长(m) 90 96 102 108 114 主臂长(m)倍率幅度(m)2*9 2*8 2*8 2*5 2*5倍率幅度(m)12 258.0 223.7 1213 258.0 222.6 1314 258.0 222.6 223.7 159.2 139.4 14 16 258.0 221.6 222.6 156.0 137.4 16 18 258.0 220.6 222.6 152.9 135.3 18 20 255.9 219.5 221.6 150.9 134.2 20 22 250.7 217.5 220.6 147.8 132.1 22 24 244.5 213.3 219.5 144.6 131.1 24 26 239.3 210.2 217.5 141.5 129.0 26 28 233.0 207.1 213.3 138.4 127.0 28 30 220.6 201.8 210.2 135.2 124.8 30 34 198.7 185.1 207.1 129.0 121.7 34 38 172.7 173.9 201.8 123.8 117.6 38 42 151.9 160.1 185.1 118.6 112.3 42 46 134.2 141.4 173.9 112.3 108.2 46 50 120.7 126 160.1 107.2 103.0 50 54 109.3 113.1 141.4 101.9 98.9 5458 99.4 102.2 126 96.8 94.6 5862 91.0 92.7 113.1 89.0 88.5 6266 83.7 84.5 102.2 81.7 81.1 6670 77.0 77.2 92.7 74.9 74.3 7074 71.3 70.8 84.5 69.2 68.7 7478 64.1 65.5 77.2 63.9 63.4 7882 59.1 70.8 59.8 59.3 8286 65.5 55.1 55.1 8690 59.1 49.9 50.8 9094 43.7 46.1 9498 41.6 98风速m/s 12 风速m/s 主臂长(m) 120 126 132 138 主臂长(m)倍率幅度(m)2*4 2*4 2*4 6倍率幅度(m)14 127.0 14 16 125.8 113.4 100.4 85.8 16 18 124.8 112.3 99.4 83.6 18 20 122.7 112.3 98.3 82.6 20 22 121.7 111.3 97.2 81.5 22 24 119.7 110.3 96.2 80.5 24 26 118.6 109.3 95.1 78.5 2628 116.6 108.2 94.1 77.3 2830 115.4 107.2 93.1 76.3 3034 111.3 105.0 90.9 74.2 3438 108.2 103.0 89.9 71.1 3842 104.0 100.9 88.9 69.0 4246 100.9 97.8 86.8 65.9 4650 96.8 94.6 85.8 63.7 5054 93.6 91.5 83.6 60.6 5458 89.5 88.5 81.5 57.6 5862 85.3 85.3 78.5 54.4 6266 80.6 80.1 76.3 51.3 6670 74.3 73.8 72.7 48.1 7074 68.7 68.2 67.4 43.9 7478 63.4 62.9 62.2 40.8 7882 58.8 58.3 57.6 37.7 8285 56.7 56.2 55.4 36.5 8586 54.6 54.1 53.3 35.4 8690 51.1 50.7 49.6 34.4 9094 46.9 46.9 45.7 33.4 9498 42.6 42.9 42.0 32.3 98102 38.6 39.2 38.6 31.2 102风速m/s 12 风速m/s3.8超起塔臂起重量表主臂长度36m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂36米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96 塔臂幅度幅度16 330.0 16 18 325.0 297.0 283.4 18 20 320.0 297.0 283.4 270.0 20 22 310.0 292.3 279.0 263.0 225.9 22 24 290.0 276.1 263.6 252.0 225.9 190.0 24 26 270.0 247.0 245.0 231.0 225.9 185.0 166.5 26 28 232.0 219.0 220.0 212.0 211.0 176.0 158.4 144.0 28 30 197.0 198.0 191.0 190.0 164.2 151.1 142.0 125.0 30 34 159.0 160.0 160.0 169.0 147.9 136.1 127.1 113.7 96.0 78.7 34 38 146.0 145.3 145.1 135.0 124.2 117.0 111.3 92.0 76.0 57.2 48.4 38 42 125.0 123.0 122.0 120.0 109.0 103.0 86.0 73.5 56.1 47.2 42 46 107.5 107.0 105.0 98.0 95.0 82.0 71.3 55.0 45.8 46 50 96.0 95.8 95.3 90.5 88.0 77.0 69.5 53.0 44.4 50 54 83.2 83.5 83.2 83.0 73.0 67.7 51.2 43.1 54 58 71.6 71.5 71.2 69.0 65.9 49.0 41.9 58 62 68.0 67.0 66.0 65.0 64.6 45.7 40.0 62 66 55.6 59.0 60.0 61.0 42.0 38.0 66 70 55.0 55.0 55.2 38.0 36.0 70 74 51.5 50.0 49.9 35.0 34.0 74 78 42.5 43.5 29.5 29.0 78 82 38.8 26.7 26.5 82 86 33.5 24.6 23.8 8690 22.6 21.8 90 94 20.0 94主臂长度42m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂42米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96幅度幅度16 327.5 16 18 325.0 304.8 18 20 322.5 298.2 270.5 20 22 317.5 288.6 266.0 252.0 22 24 307.5 272.1 254.8 243.0 206.5 196.2 24 26 297.5 247.3 243.5 227.8 206.5 177.5 168.6 26 28 278.5 221.3 224.5 210.7 197.9 170.6 156.7 148.9 28 30 196.5 202.0 192.3 185.7 160.4 150.0 141.8 125.0 30 34 164.2 166.2 166.1 170.6 145.2 138.5 127.1 113.4 94.6 76.1 34 38 145.5 147.1 149.0 130.1 128.1 118.5 109.7 91.1 74.2 54.3 46.0 38 42 125.1 126.1 116.4 120.5 110.3 102.5 86.3 72.4 53.3 44.8 42 46 111.6 109.1 103.0 108.0 100.8 95.5 82.6 70.8 52.3 43.5 46 50 97.9 93.4 96.8 92.3 89.0 78.5 69.8 50.4 42.2 50 54 81.4 85.1 84.2 83.4 74.7 68.4 48.6 41.0 54 58 73.7 73.8 73.9 70.6 66.9 46.5 39.8 58 62 67.8 67.0 65.8 64.8 43.4 38.0 62 66 60.1 60.3 60.8 61.3 39.9 36.1 66 70 55.5 55.4 55.2 36.1 34.2 70 74 50.4 49.8 49.9 33.3 32.3 7478 43.3 28.0 27.6 78 82 38.8 25.4 25.2 82 86 23.4 22.6 86 90 20.7 90 94 19.0 94主臂长度48m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂48米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96 塔臂幅度幅度16 325.0 16 18 320.0 312.6 18 20 318.0 299.3 257.6 20 22 309.0 285.0 253.0 241.0 22 24 290.0 268.0 246.0 234.0 187.1 24 26 253.0 247.5 242.0 224.6 187.1 177.8 26 28 218.0 223.5 229.0 209.3 184.8 169.9 155.0 28 30 202.0 196.0 206.0 193.7 181.4 165.2 149.0 141.6 30 34 169.3 172.3 172.2 172.2 156.6 141.0 127.0 113.0 93.3 73.5 34 38 145.0 149.0 152.9 142.5 132.0 120.0 108.0 90.2 72.5 51.6 49.0 38 42 125.1 129.2 125.1 121.0 111.5 102.0 86.7 71.4 50.6 48.1 42 46 106.3 110.7 110.9 111.0 103.5 96.0 83.1 70.3 49.6 47.2 46 50 99.9 99.1 98.3 94.2 90.0 80.0 70.0 47.8 45.4 50 54 90.9 86.6 85.2 83.8 76.4 69.0 46.2 43.9 54 58 79.6 75.8 76.2 76.5 72.2 68.0 44.2 42.0 5862 69.0 68.5 68.0 66.5 65.0 41.2 39.1 62 66 64.7 61.6 61.5 61.5 37.9 36.0 66 70 56.0 55.8 55.2 34.3 32.6 70 74 49.4 49.5 49.9 31.6 30.0 74 78 42.1 43.1 26.6 25.3 78 82 38.7 24.1 22.9 82 86 33.5 22.2 21.1 86 90 21.1 20.0 90 94 19.0 94主臂长度54m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂54米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96幅度幅度16 310.0 16 18 304.0 288.8 18 20 302.1 285.6 252.6 20 22 293.6 269.1 240.6 228.9 22 24 275.5 254.7 233.9 215.0 178.6 24 26 240.4 234.6 228.8 208.7 178.6 169.7 26 28 214.9 216.7 218.5 199.2 177.5 159.3 141.2 28 30 198.2 202.8 188.3 173.9 156.0 138.2 131.3 30 34 168.4 173.1 169.3 165.5 149.5 133.5 118.2 104.8 90.7 34 38 141.3 145.4 149.6 138.4 127.1 113.5 99.8 85.2 70.6 50.3 3842 126.7 127.2 119.6 112.0 103.8 95.6 82.4 69.1 49.4 46.9 42 46 110.4 107.7 105.0 98.2 91.4 79.6 67.7 48.4 46.0 46 50 97.6 95.7 91.4 87.2 76.9 66.6 46.6 44.3 50 54 90.8 87.8 85.4 83.1 74.2 65.4 45.0 42.8 54 58 77.5 76.9 76.4 69.5 62.6 43.1 40.9 58 62 68.1 67.8 63.7 59.7 40.2 38.2 62 66 64.8 61.8 59.7 57.7 37.0 35.1 66 70 55.8 55.0 54.0 33.4 31.8 70 74 50.5 49.8 30.8 29.3 74 78 45.4 44.3 26.0 24.7 78 82 39.7 23.5 22.3 82 86 21.6 20.6 86 90 19.5 90 94 18.6 94主臂长度60m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂60米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96幅度幅度18 288.0 18 20 286.2 271.9 20 22 278.1 253.1 228.1 216.7 22 24 261.0 241.4 221.8 196.0 170.2 24 26 227.7 221.6 215.5 192.8 170.2 161.7 26 28 211.7 209.8 208.0 189.1 170.2 148.7 127.3 28 30 201.0 200.3 199.6 183.0 166.3 146.8 127.3 121.0 3034 175.0 173.9 166.3 158.8 142.4 126.0 109.4 92.8 88.1 34 38 137.6 141.9 146.3 134.3 122.3 106.9 91.6 80.2 68.7 49.0 38 42 131.5 128.4 125.2 114.1 103.0 96.1 89.2 78.0 66.9 48.1 42 46 115.5 110.0 104.5 99.0 92.9 86.8 76.0 65.1 47.2 44.8 46 50 99.1 96.1 93.0 88.7 84.4 73.8 63.3 45.4 43.2 50 54 92.2 90.6 89.0 85.7 82.3 72.0 61.7 43.9 41.7 54 58 79.1 77.7 76.3 66.8 57.2 42.0 39.9 58 62 68.0 67.8 67.5 61.0 54.4 39.1 37.2 62 66 65.0 61.9 57.9 53.9 36.0 34.2 66 70 55.6 54.2 52.7 32.6 31.0 70 74 51.4 49.6 30.0 28.5 74 78 45.5 25.3 24.0 78 82 40.6 22.9 21.7 82 86 35.4 21.1 20.0 86 90 19.0 90 94 18.1 94主臂长度66m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂66米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96幅度幅度18 266.4 18 20 264.7 251.5 20 22 257.2 234.1 211.0 22 24 241.4 223.3 205.1 187.5 2426 210.6 205.0 199.4 178.4 157.4 26 28 195.8 194.1 192.4 174.9 157.4 143.1 123.7 28 30 185.9 185.3 184.6 169.2 153.8 135.8 117.8 111.9 30 34 165.1 160.9 153.9 146.9 131.7 116.6 101.2 34 38 127.3 131.3 135.3 124.2 113.1 98.9 84.7 75.0 38 42 121.6 118.7 115.8 105.5 95.3 88.9 82.5 73.0 42 46 108.6 101.8 96.7 91.6 85.9 80.3 71.1 61.9 46.0 46 50 91.7 88.8 86.0 82.0 78.0 69.1 60.1 44.3 50 54 85.3 83.8 82.3 79.2 76.1 67.4 58.6 42.8 41.2 54 58 79.6 73.2 71.9 70.6 62.5 54.4 40.9 39.5 58 62 68.0 65.2 62.4 57.1 51.7 38.2 36.8 62 66 61.3 58.1 54.3 50.5 35.1 33.9 66 70 52.3 50.7 49.1 31.8 30.6 70 74 0.0 49.0 47.0 29.3 28.2 74 78 22.3 44.0 24.7 23.8 78 82 21.5 40.8 22.3 21.5 82 86 36.9 20.6 19.8 86 90 19.5 18.8 90 94 18.6 17.9 94 98 17.0 98主臂长度72m 主臂角度85°转台配重180t 车身压重40t 超起配重半径15m 超起配重0～300t主臂72米,工作角度85度塔臂24 30 36 42 48 54 60 66 72 78 84 90 96 塔臂幅度幅度18 244.8 18 20 243.3 231.1 20 22 236.4 215.1 193.9 22 24 221.9 205.2 188.5 179.1 24 26 193.5 188.4 183.2 163.9 144.6 26 28 179.9 178.4 176.8 160.7 144.6 137.4 28 30 170.9 170.3 169.7 155.5 141.4 124.8 108.2 30 34 155.2 147.8 141.4 134.9 121.0 107.1 93.0 78.9 74.9 34 38 122.8 117.0 120.6 124.3 114.1 103.9 90.9 77.9 69.9 61.8 38 42 111.8 109.1 106.4 97.0 87.6 81.7 75.8 68.0 60.2 45.7 42 46 110.0 101.8 93.5 88.8 84.2 79.0 73.8 66.2 58.6 44.8 46 50 88.4 84.2 81.6 79.1 75.4 71.7 64.3 56.9 43.2 42.3 50 54 78.4 77.0 75.7 72.8 70.0 62.8 55.6 41.7 40.8 54 58 70.6 67.2 66.0 64.9 58.2 51.5 39.9 39.1 58 62 68.0 62.7 57.4 53.2 49.0 37.2 36.4 62 66 61.0 57.6 54.3 50.6 47.0 34.2 33.5 66 70 48.9 47.2 45.5 31.0 30.3 70 74 46.5 44.3 28.5 27.9 74 78 44.6 42.5 24.0 23.5 78 82 43.1 41.0 21.7 21.3 82 86 38.3 20.0 19.6 86。

Q U Y250履带起重机亮点介绍1. 具备安全方便的完全自拆装系统1）使用桅杆吊拆装左右履带架、车身平衡重，分装上车平衡重，分装并吊装臂架。

桅杆吊采用吊钩形式，吊装幅度及高度的调节范围广，使用方便。

2）多功能人字架自顶升机构，实现人字架自动顶升的同时，又可拆装上车平衡重，方便快捷。

3）履带架连接销轴、臂架转台连接销轴的安装，通过动力销实现，方便快捷。

4）设置专用吊装点，加贴有明显的吊装标识，包括主机的整体吊装。

变幅形式采用世界最前沿技术——先进的拉板加平衡梁结构。

拉板刚度好，不存在索具悬垂现象，保证了两组拉板受力均匀。

2．电气系统采用PLC集成控制的电比例控制系统，并运用了先进的CAN-BUS 数据总线技术。

系统采集所有的重要电子元件的信号、发动机的工作信息并传送到控制器加以集中处理，根据实际工况控制各元件，优化整车的控制，使各机构动作协调、准确、稳定。

大大提高起重机的作业安全性、可靠性和作业效率。

配备起重作业性能表电脑查询系统，以及力矩限制器、高度限位器、钢丝绳防过放、吊臂防后倾等安全保护装置。

3．液压系统采用了具有核心专利技术的电比例泵控变量系统，比肩国际最先进技术。

系统简洁、实用、可靠，具有良好的微动性能、操纵性能。

双泵具有总功率极限载荷控制技术，通过检测发动机转速与油门是否协调，将信息反馈给比例减压阀，来控制泵的排量，可以防止因泵超功率而致使发动机熄火。

起升系统采用电控带压力截断形式的变量马达，能够避免二次提升下滑现象，提高作业安全性。

QUY250履带起重机技术规格履带起重机型号QUY250最大额定起重量：250t一、产品的部件和系统描述一）上车部分1、臂架组合方式主臂长度18～87米，最大起重量250吨(倍率为22)。

由1节主臂底节臂、1节3米主臂中间节、1节6米主臂中间节、5节12米主臂中间节、1节7.8米过渡节、1节1.2米主臂臂头组合而成。

每3米一个增减长度。

在主臂臂架组装过程中，7.8米锥节和主臂臂头始终紧靠在一起。

中联牌QUY650履带起重机技术介绍册长沙中联重科工程起重机分公司2010年1月目录产品主要特点及优势外形尺寸和主要参数1）超起主臂主机外形尺寸2）超起塔式副臂工况外形尺寸3）主要性能参数4）主要配置5）主要运输部件外形尺寸及重量技术说明1）工况及臂架系统2）机构3）系统4）安全装置5）操纵室6）吊钩起重特性吊装案例产品主要特点及优势●高端配置，确保设备安全可靠1、采用VOLVO原装进口大功率电喷发动机，动力强劲，油量可以根据转速自动调节，更节能，更环保；2、回转支撑为高精度进口件，强度高，韧性好，使得回转平稳，可靠性高，使用寿命更长；3、臂架采用进口高强度管材，拉板采用瑞典进口960高强板，主要结构件材料均采用高强度钢材，保证整车强劲的起重性能和安全可靠性。

●优良的作业特性1、作业范围广,作业设备配有超起桅杆及超起配重，超起配重作业幅度分为13m和15m，极大地增加了起重机的起重能力；2、采用法尔福钢绳，LEBUS 卷筒多层缠绕不乱绳，减速机内藏，噪音低、高效率、长寿命、换油方便；3、100％额定载荷带载直线行走；4、各种防后倾装置有效防止臂架后倾翻。

●客户使用成本低1、标准配置的电动燃油加油泵，省时、方便；2、配有柴油动力的移动泵站，使整机装配机械化，降低安装工人的劳动强度；3、主变幅桅杆、主变幅滑轮组与主变幅卷扬可同时拆下（由移动泵站插拔销轴）；4、主、副臂套装，节省运输车辆，降低运输费用。

外形尺寸和主要参数1、超起主臂主机外形尺寸2、超起塔式副臂工况外形尺寸3、主要性能参数4、主要运输部件外形尺寸、重量及数量主臂12m臂A ×1 长度12250 mm宽度2980 mm高度3130 mm重量10.5t主臂12m臂A.S ×1 长度12250 mm宽度2980 mm高度3130 mm重量10.5t主臂12m臂B ×3 长度12250 mm宽度2980 mm高度3130 mm重量9.5t主臂12m臂C ×1 长度12250 mm宽度2980 mm高度3130 mm重量9.15t主臂12m臂C.S ×1 长度12250 mm宽度2980 mm高度3130 mm重量9.15t650吨塔头×1 长度2615 mm宽度3620 mm高度1055 mm重量 3.9t300吨塔头×1长度2615 mm宽度3620 mm高度1170 mm重量 2.8t150吨塔头+塔臂底节×1长度18800 mm宽度2625 mm高度3630 mm重量7.7t塔臂前撑杆×1长度17060 mm宽度2505 mm高度1070 mm重量 4.3t塔臂后撑杆×1长度16560 mm宽度2500 mm高度845 mm重量6t塔臂顶节臂×1长度7090 mm宽度2545 mm高度2755 mm重量3t塔臂6m臂×1长度6200 mm宽度2560 mm高度2550 mm重量 3.1t塔臂12m臂×5 长度12200 mm宽度2560 mm高度2550 mm重量 6.5t超起桅杆底节臂×1 长度13250 mm宽度2720 mm高度2830 mm重量11.5t超起桅杆顶节臂×1 长度7650 mm宽度3000 mm高度2870 mm重量4t超起桅杆中间臂×1 长度12200 mm宽度2560 mm高度2550 mm重量 3.6t鹅头架×1长度2560 mm宽度1330 mm高度680 mm重量0.2t600吨吊钩×1 长度2490 mm宽度3040 mm高度930 mm重量11.5t100吨吊钩×1 长度1965 mm宽度970 mm高度800 mm重量 4.1t50吨吊钩×1 长度1965 mm宽度700 mm高度800 mm重量 2.65t16吨吊钩×1 长度1155 mm宽度530 mm高度530 mm重量0.9t配重框架×2长度2028 mm宽度2660 mm高度1965 mm重量 6.5t车身压重框架×2 长度1990 mm宽度2560 mm高度730 mm重量 1.1t超起配重底架×1 长度8100 mm宽度2800 mm高度920 mm重量9t10吨配重块×46 长度1700 mm宽度2400 mm高度400 mm重量10t5吨配重块×7 长度1700 mm宽度2400 mm高度310 mm重量5t技术说明1、工况及臂架系统工况分为标准工况和超起工况两种工作模式，臂架为桁架式结构，进口高强度管材，拉板采用进口高强度板材。

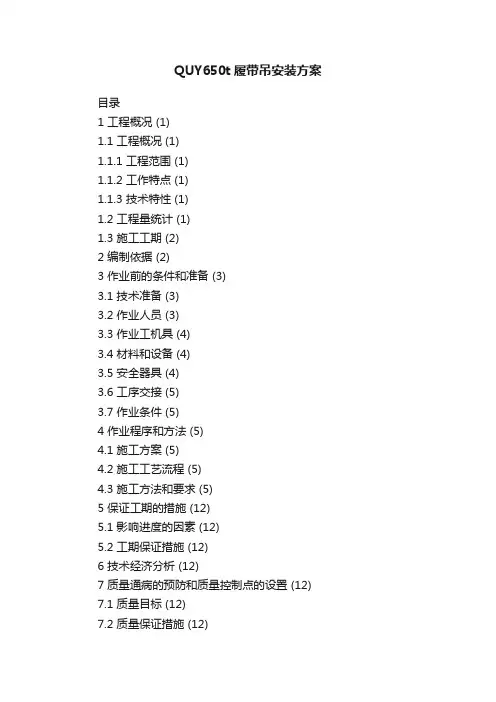

QUY650t履带吊安装方案目录1 工程概况 (1)1.1 工程概况 (1)1.1.1 工程范围 (1)1.1.2 工作特点 (1)1.1.3 技术特性 (1)1.2 工程量统计 (1)1.3 施工工期 (2)2 编制依据 (2)3 作业前的条件和准备 (3)3.1 技术准备 (3)3.2 作业人员 (3)3.3 作业工机具 (4)3.4 材料和设备 (4)3.5 安全器具 (4)3.6 工序交接 (5)3.7 作业条件 (5)4 作业程序和方法 (5)4.1 施工方案 (5)4.2 施工工艺流程 (5)4.3 施工方法和要求 (5)5 保证工期的措施 (12)5.1 影响进度的因素 (12)5.2 工期保证措施 (12)6 技术经济分析 (12)7 质量通病的预防和质量控制点的设置 (12) 7.1 质量目标 (12)7.2 质量保证措施 (12)7.3 质量通病及预防措施 (13)7.4作业过程中控制点的设置 (13)7.5 质量标准及要求 (14)8作业的安全要求和环境条件 (14)8.1作业的安全要求 (14)8.1.1 起重机安装安全保证措施 (14)8.1.2 负荷试验安全保证措施 (14)8.2 作业的环境要求 (15)8.3 应急预案 (15)8.3.1 应急保障 (15)8.3.2 应急响应 (15)8.3.3 应急措施 (16)9 附录 (16)9.1 强制性条文（附录1） (16)9.2 重大危险因素“H、S点”验证单（附录2） (16)9.3 QUY75t履带吊载荷性能参数(附录3) (16)大唐临清2×350MW 热电联产新建工程QUY650履带式起重机安装与负荷试验施工技术措施第 1 页共 24 页QUY650履带式起重机安装与负荷试验施工技术措施1 工程概况1.1 工程概况 1.1.1 工程范围本工程为*****新建工程， QUY650履带式起重机安装与负荷试验施工。

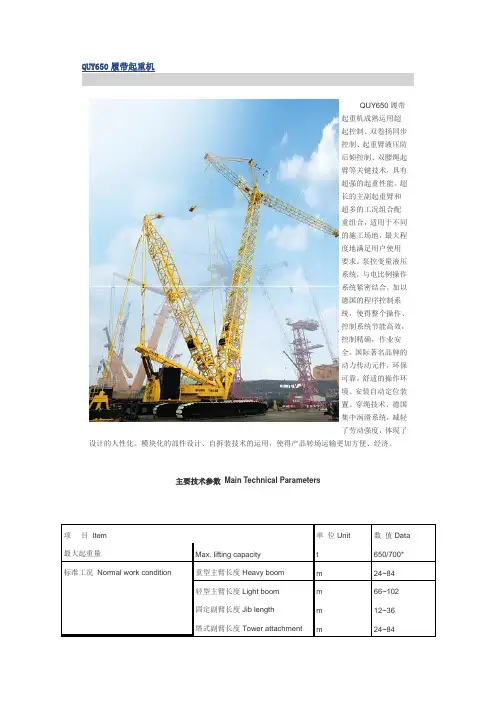

QUY650履带起重机成熟运用超起控制、双卷扬同步控制、起重臂液压防后倾控制、双腰绳起臂等关键技术，具有超强的起重性能。

超长的主副起重臂和超多的工况组合配重组合，适用于不同的施工场地，最大程度地满足用户使用要求。

泵控变量液压系统，与电比例操作系统紧密结合，加以德国的程序控制系统，使得整个操作、控制系统节能高效，控制精确，作业安全。

国际著名品牌的动力传动元件，环保可靠。

舒适的操作环境、安装自动定位装置、穿绳技术、德国集中润滑系统，减轻了劳动强度，体现了设计的人性化。

模块化的部件设计、自拆装技术的运用，使得产品转场运输更加方便、经济。

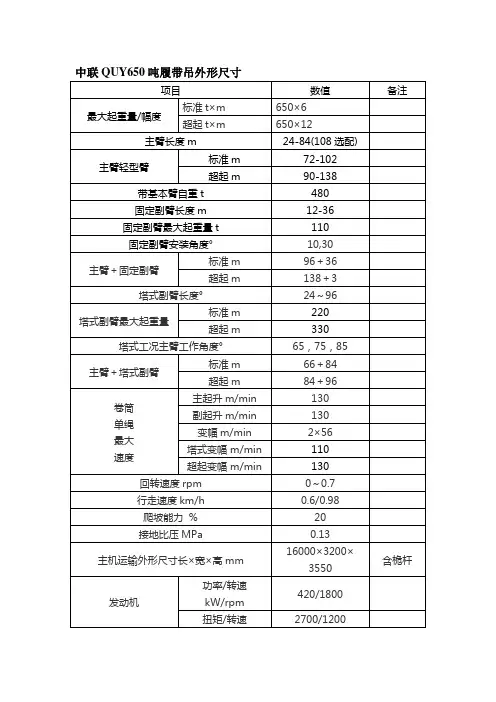

主要技术参数Main Technical Parameters项目Item 单位Unit 数值Data 最大起重量Max. lifting capacity t 650/700* 标准工况Normal work condition 重型主臂长度Heavy boom m 24~84轻型主臂长度Light boom m 66~102固定副臂长度Jib length m 12~36塔式副臂长度Tower attachment m 24~84 超起工况Sideway-superlift 重型主臂长度Heavy boom m 36~96轻型主臂长度Light boom m 90~138超起专用副臂长度Jib length m 12塔式副臂长度Tower attachment m 24~96 最大单绳起升速度（空载、第六层）Max.single line hoisting speed(withno load,at 6th layer)m/min 130主臂变幅最大单绳速度（空载、第六层）Max. single line speed for boomelevating system(with no load,at6th layer)m/min 58×2塔臂变幅最大单绳速度（空载、第六层）Max. single line speed for towerattachment elevating system(withno load,at 6th layer)m/min 115超起变幅最大单绳速度（空载、第六层）Max. single line speed forsideways superlift elevatingsystem(with no load,at 6th layer)m/min 115回转速度Swing speed r/min 0.65行走速度Travel speed km/h 1.0平均接地比压Mean ground pressure MPa 0.146 发动机功率Engine output kw 494整机重量（24m重型主臂、650 t吊钩）Total mass(with 650t hook block,24m heavy boom)t 490最大单件（主机）运输重量Max. weight of single part intransport statet 75最大单件（主机）运输尺寸（长×宽×高）Dimension of single part (mainmachine) in transport state(L×W×H)m 12×3.4×3.4。

表2-1 QUY650 HB标准工况重型主臂起重性能表（200t转台平衡重+60t车身平衡重）注：1. 臂长为72 m、78m、84 m时，臂头只能安装一个滑轮组。

2. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

表3-1 QUY650 SHB超起工况重型主臂起重性能表（200t转台平衡重+60t车身平衡重+300t超起平衡重，超起平衡重半径16m）注：1. 臂长为84 m、90m、96 m时，臂头只能安装一个滑轮组。

2. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

3. 带有*的超起平衡重不能离地回转。

（200t转台平衡重+60t车身平衡重+0t超起平衡重，超起平衡重半径16m）注：1. 臂长为84 m、90m、96 m时，臂头只能安装一个滑轮组。

2. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

3. 带有*的超起平衡重不能离地回转。

（200t转台平衡重+60t车身平衡重+300t超起平衡重，超起平衡重半径12m）注：1. 臂长为84 m、90m、96 m时，臂头只能安装一个滑轮组。

2. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

3. 带有*的超起平衡重不能离地回转。

（200t转台平衡重+60t车身平衡重+0t超起平衡重，超起平衡重半径12m）注：1. 臂长为84 m、90m、96 m时，臂头只能安装一个滑轮组。

2. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

3. 带有*的超起平衡重不能离地回转。

3.3 QUY650 SHW超起工况塔式副臂3.3.2 QUY650 SHW超起工况塔式副臂起重性能表（见表3-3）表3-3 QUY650 SHW超起工况塔式副臂起重性能表注：1. 330 t吊钩由650t吊钩拆成。

2.严格按照要求配置吊钩，严禁用起重量小于330t的其他吊钩代替330 t吊钩。

中联重科中联牌QUY200履带起重机技术介绍册长沙中联重科工程起重机分公司2009年3月目录1.整机描述1）带基本臂主机外形尺寸2）主要性能参数3）主要配置4）主要运输部件外形尺寸及重量2.技术说明1）臂架2）机构3）系统4）安全装置5）操纵室6）吊钩3.自拆装功能4.起重性能1）主臂起重特性2）主臂＋固定副臂起重特性3）主臂＋塔式副臂起重特性1.整机描述1）带基本臂主机外形尺寸2）主要性能参数项 目数值 备注 最大起重量×幅度 t ×m 200×5 基本臂时自重 t 192 主臂长度 m 20~83 固定副臂长度 m 12~30 固定副臂最大起重量 t 32 固定副臂安装角度 ° 10,30 主臂＋固定副臂最大长度 m 71＋30 塔式副臂长度 m 21~51 塔式副臂最大起重量 t 55 塔式工况主臂工作角度 ° 65、75、85 主臂＋塔式副臂最大长度 m 59＋51 主起升 m/min 102 卷筒第四层 副起升 m/min 102 卷筒第四层 卷筒 单绳 速度变幅 m/min31×2 卷筒第四层回转速度 rpm 0~1.1 行走速度 km/h 0~0.98 爬坡能力 ％ 30 接地比压 MPa 0.1总外形尺寸长×宽×高 m 10.7×7.2×3.3 不含桅杆臂架额定功率/转速 kW/rpm 256/2100 最大输出扭矩/转速 Nm/rpm 1750/1200 VOLVO 配置排放标准EU Stage II 额定功率/转速 kW/rpm227/2000 美国版 最大输出扭矩/转速 Nm/rpm 1505/1400 康明斯配置 排放标准 TIER 3 额定功率/转速276/1900 发动机潍柴 配置最大输出扭矩/转速 Nm/rpm 1800/1000~1400排放标准EU Stage III履带轨距×接地长度×履带板宽度mm6000×7935×12003）主要配置序号名称供应商备注1 发动机瑞典VOLVO/美国康明斯/潍柴选配2 双变量主泵+齿轮泵博世力士乐（中国）有限公司北京海林特液压技有限公司（德国linde）进口3 行走马达4 行走减速机纳博特斯克有限公司进口5 变幅卷扬减速机博世力士乐（北京）液压有限公司6变幅卷扬马达博世力士乐（中国）有限公司北京海林特液压技有限公司（德国linde）7变幅卷扬平衡阀博世力士乐（北京）液压有限公司德国布赫液压技术有限公司8起升卷扬马达博世力士乐（中国）有限公司北京海林特液压技有限公司（德国linde）9起升卷扬减速机博世力士乐（北京）液压有限公司山东泰安福神齿轮箱有限公司徐州科源液压有限公司10起升卷扬平衡阀博世力士乐（北京）液压有限公司德国布赫液压技术有限公司11回转减速机博世力士乐（北京）液压有限公司山东泰安福神齿轮箱有限公司徐州科源液压有限公司12回转马达博世力士乐（北京）液压有限公司上海电气液压气动有限公司13回转支承德国DRR/COM公司进口（选配）14 电比例减压阀组博世力士乐（中国）有限公司15五联主阀组博世力士乐（中国）有限公司德国布赫液压技术有限公司16 集中自动润滑系统德国BAKE有限公司进口17 钢丝绳法尔福钢绳（上海）有限公司进口2.技术说明1）臂架系统桁架式结构，进口高强度管材，拉板采用进口高强度板材。

中联重科中联牌QUY260履带起重机技术介绍册（改进版）长沙中联重科工程起重机分公司2010年6月目录1.整机描述1）带基本臂主机外形尺寸2）主要性能参数3）主要运输部件外形尺寸及重量2.技术说明1）臂架2）机构3）系统4）安全装置5）操纵室6）吊钩3.自拆装功能4.起重性能1）主臂起重特性2）主臂＋固定副臂起重特性3）主臂＋塔式副臂起重特性4）重型固定副臂起重特性1、整机描述1）带基本臂主机外形尺寸2）主要性能参数3）主要运输部件外形尺寸及重量主机—48t履带总成—24.5t ×2配重底板—18.98t ×1（厚度260）配重----6.6t ×10（厚度450）898312001400主臂3m臂节（宽度2320）—0.72t×1主臂6m臂节（宽度2320）—1.2t×1主臂4m过渡臂节（宽度2320）—0.82t×1变幅副臂9m臂节（B）（宽度1690）—0.68t×2变幅副臂前撑杆（宽度1385）—1.52t×11160t/100t吊钩----2.8t×150t吊钩----1.7t×130t吊钩----1.07t×12、技术说明1)臂架系统（桁架式结构）主臂主臂长度：20 m～83m主臂调整增加臂节长度：3m、6m、9m主臂轻型臂长度：86 m～95m重型主臂臂长组合表固定副臂固定副臂长度：12 m～30m固定副臂调整增加臂节长度：6m主臂＋固定副臂最大长度：77＋30m固定副臂臂长组合表塔式副臂塔式副臂长度：21 m～60m塔式副臂调整增加臂节长度：3m、6m、9m主臂＋塔式副臂最大长度：62 m＋60m塔式副臂臂长组合表2)机构主、副起升机构由轴向内藏式柱变量柱塞液压马达、平衡阀、减速机、常闭式制动器与钢丝绳组成，可独立于其它机构单独控制。

钢丝绳为德国进口高品质抗旋转钢丝绳。

主、副起升机构可实现从零到最大速度的无级变速，大大提高了工作效率。

起重机械安装专项方案（QUY650履带吊）批准:审核: 编制:编写内容1工程概况2编制依据3作业条件4作业程序5施工技术措施6质量标准7安全技术措施（职业健康安全）8负荷试验9文明施工及环境管理措施10QUY650T履带吊性能表1、工程概况1.1概述根据*****风电设备吊装的需要，风机吊装前需组装QUY650履带吊，安装标准风电杆头工况为96+7m o1.2机具、人员配置1.2.1机具：50吨履带吊一台、70T汽车吊一台1.2.2人员1.3施工工具及辅助材料L4主要部件外形尺寸、重量及数量切XI长度13500 mm宽度3400 mm同度3465 mm重量65t履带总成X2长度12000 mm宽度1680 mm同度1800 mm重量55t主臂底节臂XI长度12400 mm宽度3100 mm同度3350 mm重量20. 7t主臂顶节臂XI长度6700 mm宽度2945 mm同度2800 mm重量 5. 4t主臂6m臂XI长度6250 mm宽度2980 mm同度3130 mm重量 4. 8t主臂12m臂A XI长度12250 mm宽度2980 mm同度3130 mm重量10. 5t塔臂顶节臂XI 长度7090 mm宽度2545 mm同度2755 mm重量3t鹅头架XI长度2560 mm宽度1330 mm同度680 mm重量0. 2t100吨吊钩XI 长度1965 mm宽度970 mm同度800 mm重量 4. It配重框架X2长度2028 mm宽度2660 mm同度1965 mm重量 6. 5t车身压重框架X2 长度1990 mm宽度2560 mm同度730 mm重量 1. It超起配重底架XI 长度8100 mm宽度2800 mm同度920 mm重量9tr一'三/"\s/—、) 。

C 10吨配重块X46 长度1700 mm宽度2400 mm同度400 mm重量10t12m主臂根部一12m主臂臂杆义2-61n主臂臂杆X2-121n主臂臂杆X2-121n主臂臂杆X2 -*7m风电杆头2、编制依据2.1《QUY650履带吊安装使用说明书》2.2《电力建设安全健康与环境管理工作规定》3、作业条件3.1吊机主机部分组装好后的外形尺寸约为：13.5mX10m；组装扒杆时，场地大小必须满足110mX15m的面积，并将此区域内的场地清理干净，无任何障碍物。

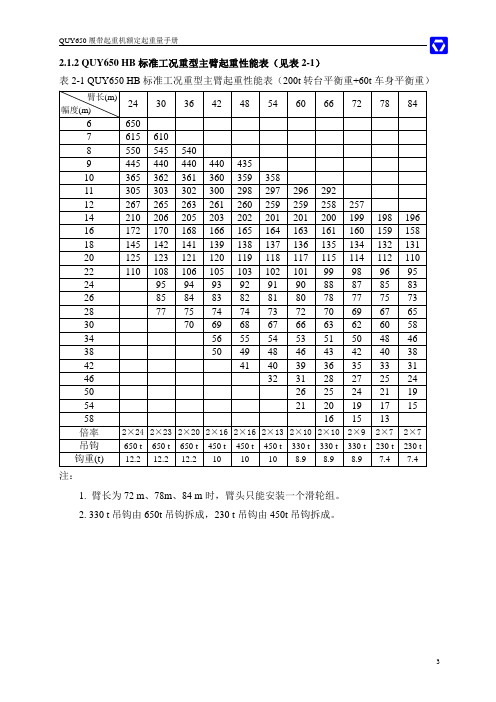

2、标准工况2.1 QUY650 HB标准工况重型主臂2.1.1 QUY650 HB标准工况重型主臂作业范围图（见图2-1）2.1.2 QUY650 HB标准工况重型主臂起重性能表（见表2-1）表2-1 QUY650 HB标准工况重型主臂起重性能表（200t转台平衡重+60t车身平衡重）注：1. 臂长为72 m、78m、84 m时，臂头只能安装一个滑轮组。

2. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

2.2 QUY650 LB标准工况轻型主臂2.2.1 QUY650 LB标准工况轻型主臂作业范围图（见图2-2）2.2.2 QUY650 LB标准工况轻型主臂起重性能表（见表2-2）表2-2 QUY650 LB标准工况轻型主臂起重性能表（200t转台平衡重+60t车身平衡重）注：1. 330 t吊钩由650t吊钩拆成，230 t吊钩由450t吊钩拆成。

2.3QUY650HW标准工况塔式副臂2.3.1 QUY650HW标准工况塔式副臂作业范围图（见图2-5，2-6）图2-5 QUY650标准工况塔式副臂作业范围图主臂仰角85°图2-6 QUY650标准工况塔式副臂作业范围图主臂仰角75°2.3.2 QUY650 HW标准工况塔式副臂起重性能表表2-3QUY650 HW标准工况塔式副臂起重性能表注：1. 330 t吊钩由650t吊钩拆成，150 t吊钩由330t吊钩拆成。

2.严格按照要求配置吊钩。

严禁用起重量小于330t的其他吊钩代替330 t吊钩；严禁用起重量小于150t的其他吊钩代替150 t吊钩注：1.严格按照要求配置吊钩。

严禁用起重量小于100t的其他吊钩代替100 t吊钩。

注：1.严格按照要求配置吊钩。

严禁用起重量小于100t的其他吊钩代替100 t吊钩注：1.严格按照要求配置吊钩。

严禁用起重量小于50t的其他吊钩代替50 t吊钩注：1. 330 t吊钩由650t吊钩拆成，150 t吊钩由330t吊钩拆成。

中联牌QUY500W履带起重机技术规格书QUY500BRW/27Z长沙中联重工科技发展股份有限公司中联牌QUY500W履带起重机技术规格书QUY500BRW/27Z1. 外形尺寸和主要参数1.1 超起主臂工况外形尺寸1.2 超起塔式副臂工况外形尺寸1.3 主要性能参数1.4 主要运输部件外形尺寸、重量2. 技术说明2.1 工况及臂架系统2.2 机构2.3 系统2.4 安全装置2.5 操纵室2.6 吊钩2.7 可选装置3. 起重性能3.1 主臂起重特性曲线3.2 主臂轻型臂起重特性曲线3.3 主臂+固定副臂起重特性曲线3.4 塔式副臂起重特性曲线3.5 超起主臂起重特性曲线3.6 超起轻型主臂起重特性曲线3.7 超起塔式副臂起重特性曲线3.8 主臂+重型固定副臂起重特性曲线1. 外形尺寸和主要参数1.1 超起主臂工况外形尺寸1.2 超起塔式副臂工况外形尺寸1.4 主要运输部件外形尺寸、重量2. 技术说明2.1 工况及臂架系统工况分为标准工况和超起工况两种工作模式，臂架为桁架式结构，主要管材为进口高强度管材，拉板采用进口高强度板材。

标准工况主臂工况——主臂长度：24～84 m主臂调整增加臂节长度：6m、12m轻型臂工况——轻型臂长度：48～102m固定副臂工况——主臂长度：30～78m固定副臂长度：12～36m固定副臂调整增加臂节长度：12m塔式副臂工况——主臂长度：30～60 m塔式副臂长度：24～72m重型固定副臂工况——主臂长度：72～84 m重型固定副臂：12 m 超起工况超起塔式副臂工况——主臂长度：24～84 m主、副起升机构由进口变量轴向柱塞液压马达、平衡阀、减速机、常闭式制动器、钢丝绳组成。

可独立于其它机构单独控制。

卷扬3鹅头起升卷扬为选用件，最大单绳速度108m/min。

变幅机构塔式变幅、超起变幅由进口变量轴向柱塞液压马达、平衡阀、减速机、常闭式制动器、钢丝绳组成。

主变幅由进口定量轴向柱塞液压马达、平衡阀、减速机、常闭式制动器、钢丝绳组成。

中联牌QUY800履带起重机
技术介绍册
长沙中联重科工程起重机分公司
二、外形尺寸和主要参数
1、超起主臂主机外形尺寸：
中联QUY800履带起重机外形尺寸
3、主要性能参数：
4、主要运输部件外形尺寸、重量
四、起重性能
1.1 标准主臂起重特性表
1.2标准主臂起重性能表：
2.1 标准轻型臂起重特性
2.2标准轻型主臂工况起重性能表:
3.1 超起重型主臂起重特性
3.2超起重型主臂工况部分起重性能表:
4.1 超起轻型主臂起重特性
4.2超起轻型主臂工况部分起重性能表:
5.1 超起变幅副臂起重特性
5.2 超起变幅副臂部分起重性能表:
6.1 重型固定副臂起重特性
6.2 重型固定副臂部分起重性能表：
五、工况及臂架系统
工况分为标准工况和超起工况两种工作模式，臂架为桁架式结构，进口高强度管材，拉板采用进口高强度板材。

●标准工况：
S SL
SHS SW
●超起工况：
SDB SLDB
SFVDB SWDB。
