oma 多址技术OMA多址技术，也被称为OMA多址接入（OMA-MA），是一种用于移动通信网络中的多址接入技术。
OMA多址技术可以允许多个用户同时访问通信网络，而不会造成干扰或冲突。
OMA多址技术的实现是通过在每个用户之间分配不同的通信信道来实现的。
在本文中，我们将深入探讨OMA多址技术的工作原理和优势。
OMA多址技术的工作原理OMA多址技术是一种基于CDMA（码分多址）的多址接入技术。
它在CDMA的基础上添加了一些新的功能，以提高系统的容量和效率。
在OMA多址技术中，每个用户被分配一个唯一的码片序列（CDMA 码），该码片序列用于在用户之间区分通信信道。
每个用户都可以使用相同的频率和时间资源，因为它们使用的是不同的码片序列。
当用户发送数据时，它们的数据被编码为数字信号，并与其唯一的CDMA码片序列相乘。
这种编码方式可以使每个用户的信号在传输过程中保持分离，从而避免干扰和冲突。
在接收端，接收器使用相同的CDMA码片序列来解码收到的信号，以恢复原始数据。
OMA多址技术的优势OMA多址技术具有多种优势，使其成为移动通信网络中最受欢迎的多址接入技术之一。
OMA多址技术在信号传输时能够有效地减少干扰和冲突。
这是因为每个用户都使用唯一的CDMA码片序列，这使得每个用户的信号在传输过程中保持分离。
这样可以避免在多个用户同时访问通信网络时出现干扰和冲突的情况。
OMA多址技术可以提高系统的容量和效率。
由于每个用户都可以使用相同的频率和时间资源，因此可以更有效地利用可用的系统资源。
这可以使系统同时支持更多的用户，从而提高了系统的容量和效率。
OMA多址技术还可以提供更好的安全性和隐私保护。
由于每个用户都使用唯一的CDMA码片序列，因此只有授权用户才能访问通信信道。
这可以保证数据的安全性和隐私保护。
总结OMA多址技术是一种用于移动通信网络中的多址接入技术。
它基于CDMA技术，通过在每个用户之间分配唯一的CDMA码片序列来区分通信信道。
第七讲蜂窝移动多址接入技术-Xidian
12
载波干扰比与小区簇的关系
载波干扰比
假设某个小区中移动台接收到的最小载波功率为C，若只考虑该小区
的同频干扰且干扰小区数为K，则移动台接到收的载波功率和干扰功
率的比值可表示为
∑ C =
I
C I K
k =1 k
式中，Ik为第k个同频干扰小区的发射功率。
若考虑信号传播的路径损耗，则小区内移动台接收到的最小载波功率
话务量和呼损率
概念
语音通信中，业务量的大小用话务量来衡量，包括流入话务量
和完成话务量。
流入话务量取决于单位时间的呼叫次数和每次呼叫占用信道的
平均时间，即
A= S × λ
S：每次呼叫平均占用信道的时间（小时/次），包括接续时间 和通话时间。
λ：每小时的平均呼叫次数（次/小时），包括呼叫成功和呼叫 失败的次数。
爱 尔 兰 呼 损 表
Mobile Communication Theory
19
话务量和呼损率
如何计算每个信道可容纳的用户数？
忙时集中系数：最忙1小时内的话务量和全天总话务量的比，即
忙时话务量 K=
全日话务量
一般K取10%~15%。
假设通信系统中每个用户每天平均呼叫次数为C次/天，每
次呼叫平均占用信道的时长是T秒/次，忙时集中系数为K，则
微微蜂窝小区：实质就是微蜂窝小区的一种，只是它的覆盖 半径更小，一般只有 10m-30m；基站发射功率更小，大约在 几十毫瓦左右。其天线一般装于建筑物内业务集中地点。微 微蜂窝也是作为网络覆盖的一种补充形式，它主要用来解决 商业中心、会议中心等室内“热点”的通信问题。
Mobile Communication Theory
9
第七章 移动通信网
（8） F接口
MSC与EIR间的接口 用于交换相关的IMEI管理信息
（9） G接口
VLR间的接口 用于在采用 TMSI 的 MS 进入新的 MSC/VLR 服务区域 时向分配TMSI的VLR询问此移动用户的IMSI信息
28
7.2 系统结构
4 网络区域划分 PLMN 的网络覆盖区域划分如图 7-2 所示，按从 小到大的顺序，包括下列各组成区域。
为了对IMSI保密，IMSI仅在空中传送一次，便由VLR 给来访移动用户分配一个惟一的TMSI号码替代
仅在本地有效 ，当用户离开此VLR服务区后释放
由VLR临时分配
（4）移动用户漫游号码MSRN
用于在呼叫时为移动用户选路 VLR临时分配 ，接续完成后即释放
在被访VLR区域内是惟一有效的
40dB。
阴影衰落：当移动台通过不同障碍物的阴影时，
就造成接收场强中值的变化。这种由于阴影效应
导致接收场强中值随着地理位臵改变而出现的缓 慢变化。 自由空间传播损耗：与距离的平方成正比。
7
7.1 移动通信概述
4 移动通信的种类 (1) 集群移动通信 (2) 公用移动通信系统
(3) 卫星移动通信
7.2 系统结构
5 编号计划 （2）国际移动用户识别码IMSI
用于在国际上唯一识别移动用户，国际统一 开户时写入SIM卡 移动用户以此号码发起入网请求和位臵登记 结构（15位）：如图所示 我国MCC为460 MNC的值中国移动为00、中国联通为01
34
7.2 系统结构
5 编号计划 （3）临时移动用户识别码TMSI
12
7.2 系统结构
2 网络功能实体 （2）基站系统BSS
移动通信第7章组网技术
移动通信第7章组网技术在当今高度互联的世界中，移动通信已经成为我们生活中不可或缺的一部分。
从简单的语音通话到高速的数据传输，从短信到丰富多样的多媒体应用，移动通信技术的发展日新月异。
而在这背后，组网技术起着至关重要的支撑作用。
移动通信组网技术涵盖了众多方面，包括网络架构、频率规划、小区划分、切换管理等等。
首先，让我们来了解一下网络架构。
移动通信网络通常由多个部分组成，核心网处于中心地位，负责管理整个网络的运行和数据交换。
它就像是一个指挥中心，协调着各个部分的工作。
基站则分布在不同的区域，负责与移动终端进行通信。
基站之间通过传输网络相互连接，确保数据能够快速、准确地传输。
频率规划是组网技术中的一个关键环节。
由于频谱资源是有限的，如何合理地分配频率，以满足大量用户的需求，同时避免干扰，是一个复杂而重要的任务。
不同的频段具有不同的特性，例如低频段传播距离远，但带宽相对较窄；高频段带宽大，但传播距离有限。
因此，需要根据实际需求和地理环境等因素，进行精心的规划。
小区划分也是移动通信组网中的重要内容。
将一个较大的区域划分为多个小区，可以提高频谱的复用效率，增加系统容量。
每个小区都有自己的基站和覆盖范围。
当用户在移动过程中从一个小区进入另一个小区时，就需要进行切换。
切换的过程需要在保证通信连续性的前提下，尽可能快速、平稳地完成。
如果切换不及时或者出现错误，可能会导致通话中断、数据丢失等问题。
为了实现高效的组网，还需要采用一系列的技术手段。
比如，多址接入技术允许多个用户在同一频段上同时进行通信，常见的有时分多址、频分多址和码分多址等。
这些技术通过不同的方式区分用户，提高了频谱利用率。
在组网过程中，还需要考虑到网络的覆盖和容量。
对于人口密集的城市地区，需要提供高容量的网络覆盖，以满足大量用户同时使用的需求；而对于偏远地区，则需要重点考虑覆盖范围，确保信号能够到达。
此外，移动通信组网技术还需要不断适应新的业务需求和技术发展。

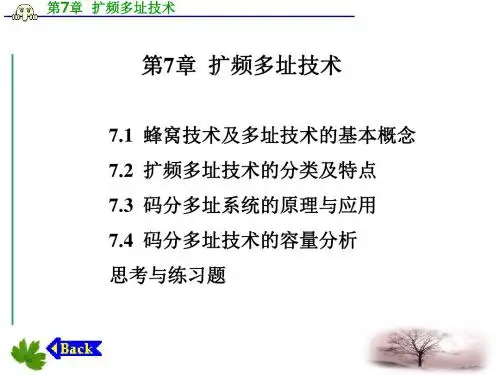

第7章扩频多址技术
典型的时隙结构如图7 - 9所示。
第7章 扩频多址技术
功 率 上 升 同 步 信 息 信 息 同 步 随 路 信 令 训 练 序 列 业 务 信 息保 护 段
图 7 - 9 典型的时隙结构
第7章 扩频多址技术
概括起来, TDMA的特点包括以下几个方面: (1) TDMA使得多个用户可以共享一个载波(频道), 但这些用户应在不同的时隙中工作。 (2) 每一帧的时隙数取决于几个因素, 如调制方式、 有效带宽和每路信号的传输速率等。 (3) 对于每个用户来说, TDMA系统数据的发送不是 连续的, 这就使得移动台的功率消耗较低, 因为其发射 机可以在非工作时隙(大多数时间)将电源关闭。
第7章 扩频多址技术
7.2 扩频多址技术的分类及特点
7.2.1 跳频多址(FHMA) FHMA是一种数字多址系统, 它是在跳频的基础上
发展起来的一种多址形式。 在FHMA 系统中, 首先将 给定的频率范围像FDMA系统一样划分成许多频道, 但 每个用户的载波频率不是固定在一个频道上, 而是随着 时间的变化而不断变化的, 变化的规律受到各自的伪随 机序列(PN码)的控制。 即各用户的载波频率在给定的 系统带宽内按照各自的PN码随机地进行快速的改变。
…
频率
时间
图 7 - 5 频分多址示意图
第7章 扩频多址技术
在设计频分多址系统时, 频道或信道的设计有以下 几个特点:
(1) 任何一种调制方式从理论上来讲, 其频率成分 都几乎是无限的, 但其绝大多数的能量通常都集中在一 个有限的频率范围内。
(2) 频道的宽度不仅与调制方式有关, 而且还与每 路信息的传输速率(或带宽)有关。
频率
时间
图7 – 7 时分多址(TDMA)
第7章 扩频多址技术
功 率 上 升 同 步 信 息 信 息 同 步 随 路 信 令 训 练 序 列 业 务 信 息保 护 段
图 7 - 9 典型的时隙结构
第7章 扩频多址技术
概括起来, TDMA的特点包括以下几个方面: (1) TDMA使得多个用户可以共享一个载波(频道), 但这些用户应在不同的时隙中工作。 (2) 每一帧的时隙数取决于几个因素, 如调制方式、 有效带宽和每路信号的传输速率等。 (3) 对于每个用户来说, TDMA系统数据的发送不是 连续的, 这就使得移动台的功率消耗较低, 因为其发射 机可以在非工作时隙(大多数时间)将电源关闭。
第7章 扩频多址技术
7.2 扩频多址技术的分类及特点
7.2.1 跳频多址(FHMA) FHMA是一种数字多址系统, 它是在跳频的基础上
发展起来的一种多址形式。 在FHMA 系统中, 首先将 给定的频率范围像FDMA系统一样划分成许多频道, 但 每个用户的载波频率不是固定在一个频道上, 而是随着 时间的变化而不断变化的, 变化的规律受到各自的伪随 机序列(PN码)的控制。 即各用户的载波频率在给定的 系统带宽内按照各自的PN码随机地进行快速的改变。
…
频率
时间
图 7 - 5 频分多址示意图
第7章 扩频多址技术
在设计频分多址系统时, 频道或信道的设计有以下 几个特点:
(1) 任何一种调制方式从理论上来讲, 其频率成分 都几乎是无限的, 但其绝大多数的能量通常都集中在一 个有限的频率范围内。
(2) 频道的宽度不仅与调制方式有关, 而且还与每 路信息的传输速率(或带宽)有关。
频率
时间
图7 – 7 时分多址(TDMA)
移动通信技术基础试题含答案
移动通信技术基础试题含答案一、单选题（每题 2 分，共 30 分）1、以下哪个是第一代移动通信技术的代表？（）A GSMB CDMAC AMPSD 3G答案：C解析：AMPS（Advanced Mobile Phone System）是第一代移动通信技术的代表。
2、以下哪种技术可以提高频谱利用率？（）A 频分多址B 时分多址C 码分多址D 以上都是答案：D解析：频分多址、时分多址和码分多址都可以在不同程度上提高频谱利用率。
3、以下哪个频段通常用于移动通信？（）A 低频段B 中频段C 高频段D 以上都是答案：D解析：移动通信会使用从低频段到高频段的各种频段，以满足不同的覆盖和容量需求。
4、以下哪种调制方式在移动通信中应用广泛？（）A 幅度调制B 频率调制C 相位调制D 以上都是答案：D解析：幅度调制、频率调制和相位调制在移动通信中都有应用。
5、蜂窝移动通信系统中，小区分裂的主要目的是（）A 增加容量B 扩大覆盖范围C 提高信号质量D 降低干扰答案：A解析：小区分裂可以增加系统容量，以满足更多用户的需求。
6、以下哪个不是 4G 移动通信的关键技术？（）A OFDMB MIMOC 智能天线D 蓝牙答案：D解析：蓝牙不是 4G 移动通信的关键技术。
7、以下哪种技术可以实现多个用户同时共享同一频段？（）A 单工通信B 双工通信C 半双工通信D 以上都不是答案：D解析：CDMA（码分多址）技术可以实现多个用户同时共享同一频段。
8、移动台在空闲状态下的小区选择和重选是由（）决定的。
A 网络B 移动台C 基站D 核心网答案：B解析：移动台在空闲状态下自主进行小区选择和重选。
9、在 GSM 系统中，用于鉴权和加密的三参数组不包括（）A RANDB SRESC KcD TMSI答案：D解析：TMSI 不是用于鉴权和加密的三参数组。
10、以下哪个不是 5G 移动通信的应用场景？（）A 增强移动宽带B 大规模物联网C 低时延高可靠通信D 模拟电视广播答案：D解析：模拟电视广播不是 5G 移动通信的应用场景。
移动通信第7讲TDMA
抗干扰能力
OFDM具有较强的抗干扰能力，因为它使用快速傅里叶变换（FFT）和
逆快速傅里叶变换（IFFT）来处理信号。而TDMA的抗干扰能力较弱，
因为所有用户都在同一频段上传输。
TDMA与FDMA的比较
技术原理
FDMA和TDMA都是频分复用的 数字通信技术，但它们在实现方 式上有显著差异。FDMA将每个 无线信道分为多个频段，每个用 户在特定的频段上传输数据。而 TDMA则是在时域上将信道分为 多个时隙，每个用户在特定的时 隙上传输数据。
TDMA与MIMO（Multiple-Input Multiple-Output）技术的融合：利用 多天线技术提高信号质量和可靠性，同
时实现更高的数据传输速率。
TDMA与小蜂窝技术的融合：通过将小 蜂窝技术与TDMA相结合，实现更灵活
的网络部署和更广泛的覆盖范围。
TDMA在5G移动通信中的潜在应用
频谱效率
在频谱效率方面，CDMA通常优于TDMA。因为CDMA允许多个用户在同一频段上同时 通信，而TDMA需要在不同的时隙上分配信道。
抗干扰能力
CDMA的抗干扰能力较强，因为它使用独特的编码来区分不同的用户。相比之下，TDMA 的抗干扰能力较弱，因为所有用户都在同一频段上传输。
TDMA与OFDM的比较
TDMA在3G移动通信中的应用
3G网络结构
在3G移动通信中，TDMA技术得到了 进一步发展，引入了更复杂的编码和 调制技术，如CDMA（码分多址）， 使得用户容量和数据传输速率大幅提 升。
主要特点
支持高速数据业务和多媒体业务，提 供了更丰富的通信服务。
TDMA在4G移动通信中的应用
4G网络结构
在4G移动通信中，TDMA与 OFDM（正交频分复用）技术结合， 形成了LTE（长期演进）技术，实 现了更高速、更可靠的数据传输。

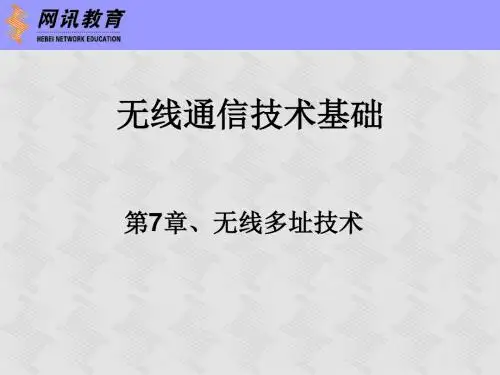

无线 第7章 无线多址技术
跳频码分多址（FH-CDMA）。
第7.4节、码分多址
1、直扩码分多址（DS-CDMA） 在DS-CDMA系统中，窄带信号直接与伪随机序列（PN）相乘，PN码片
的速率比信息数据的速率要高若干个数量级，因此相乘后的信号频谱被
扩展到很宽的带宽，简称直扩码分多址。 DS-CDMA系统中的每个用户都有自己的PN码，并且与其它用户的PN码
无线通信技术基础
第7章、无线多址技术
内容介绍
多址技术也是无线通信系统的关键技术之一，甚至是移动通信系统换代 的一个重要标志。 蜂窝技术将无线覆盖区域规划成一个个的蜂窝小区。多址
技术则在一个无线小区内进一步将有限的频率资源分配给众多的用户。
多址技术允许很多移动用户同时共享有限的无线频率资源，通过不同的 处理技术使不同用户之间的信号互不干扰，可以分别接收和解调。 蜂窝系统中登记的用户数量远远大于同一时刻实际请求服务的用户数量 ，多址技术就是研究如何将有限的频率资源在多个用户之间进行有效的分配 和共享，在保证通信质量的同时尽可能获得更高的系统容量。 多址技术对无线信号进行了多维划分，不同的维度对应着不同的多址技 术，如频分多址、时分多址、码分多址和空分多址。信号维度划分的目标是 要使不同用户的无线信号之间在所划分的维度上达到逻辑上的正交，这样， 这些用户就可以共享有限的频率资源而不会相互干扰。
DS-CDMA具有软容量限制，容量的大小取决于噪声环境。
在DS-CDMA系统中，信号被扩展在一个较宽频谱上，频谱带宽比信 道的相干带宽大很多，固有的频率分集会减小多径衰落的影响。
在DS-CDMA系统中，信道的数据速率很高，符号时间比信道的时延
扩展小很多，超过一个码片延迟的多径将被认为是噪音。使用RAKE 接收机收集不同时延的信号进行叠加可以提高接收的可靠性。
移动通信原理
移动通信原理移动通信原理是指在无线通信领域中，传输数据和信息的原理和技术。
移动通信是现代社会中不可或缺的通信方式之一，它利用无线电波进行信号传输，实现了人与人、人与物、物与物之间的无线连接。
本文将详细介绍移动通信原理的各个方面。
第一章移动通信概述1.1 什么是移动通信1.2 移动通信的应用领域1.3 移动通信的发展历程1.4 移动通信的基本要素第二章无线信号传播2.1 电磁波的基本概念2.2 无线信号传播路径损耗2.3 多径效应与多普勒效应2.4 反射、折射和散射信号的影响第三章移动通信网络结构3.1 移动通信系统的层次结构3.2 移动通信网络中的各个组成部分3.3 移动通信中的基站和无线电接入技术第四章移动通信标准与协议4.1 移动通信标准的分类和作用4.2 移动通信标准的发展历程4.3 GSM、CDMA、LTE等移动通信标准的比较4.4 移动通信协议与接口第五章移动通信的调制解调技术5.1 数字调制技术5.2 调制解调器的工作原理5.3 AM、FM、PM调制方式的比较5.4 OFDM技术在移动通信中的应用第六章移动通信中的信道编码与解码6.1 信道编码与纠错码6.2 信道编码的原理和分类6.3 移动通信中的信道编码技术第七章移动通信中的多址技术7.1 多址技术的基本概念7.2 分时复用技术7.3 频分复用技术7.4 码分复用技术7.5 OFDMA技术第八章无线接入技术8.1 蜂窝网络的组网方式8.2 频率复用与功率控制8.3 移动通信系统中的接入技术8.4 TDMA、CDMA、OFDMA等接入技术的比较第九章移动通信中的信号处理技术9.1 数字信号处理的基本概念9.2 信号处理在移动通信中的应用9.3 信号处理算法与技术的发展附件：________本文档涉及的相关案例分析、数据图表、实验结果等内容，请参阅附件。
法律名词及注释：________1.频率复用：________一种将频谱资源划分为多个频段，使不同用户可以同时使用而不互相干扰的技术。
第7章 时分多址技术
(3) MSC区。MSC区系指一个移动交换中心所控制的区域， 通常它连接一个或若干个基站控制器， 每个基站控制器控制 多个基站收发信机。

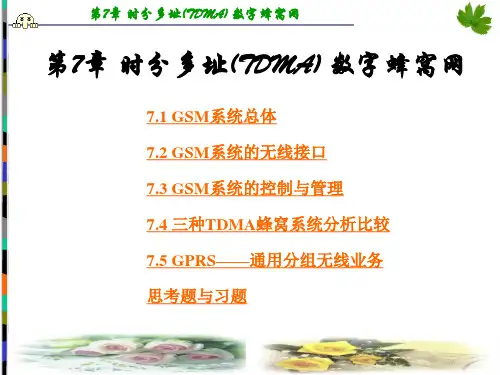

第7章 时分多址(TDMA) 数字蜂窝网
(4) 位置区。位置区一般由若干个小区(或基站区)组成， 移动台在位置区内移动无需进行位置更新。 通常呼叫移动台 时， 向一个位置区内的所有基站同时发寻呼信号。
第7章 时分多址(TDMA) 数字蜂窝网
图 7 - 1 GSM蜂窝系统的网络结构
第7章 时分多址(TDMA) 数字蜂窝网
1. 移动台(MS) 移动台是GSM移动通信网中用户使用的设备。移动台类 型可分为车载台、便携台和手机。其中，手机小巧、轻便， 而且功能也较强，因此使用手机的用户占移动用户的绝大多 数。 移动台通过无线接口接入GSM系统， 具有无线传输与 处理功能。 此外， 移动台必须提供与使用者之间的接口， 比如， 为完成通话呼叫所需要的话筒、 扬声器、 显示屏和 各种按键； 或者提供与其它一些终端设备(TE)之间的接口， 如与个人计算机或传真机之间的接口。
第7章 时分多址(TDMA) 数字蜂窝网
D接口。 D接口定义为HLR与VLR之间的接口， 用于交 换移动台位置和用户管理的信息， 保证移动台在整个服务区 内能建立和接收呼叫。 由于VLR综合于MSC中， 因此D接口 的物理链路与C接口相同。
E接口。E接口为相邻区域的不同移动交换中心之间的接 口，用于移动台从一个MSC控制区到另一个MSC控制区时交 换有关信息，以完成越区切换。
第7章 时分多址(TDMA) 数字蜂窝网
(2) 网络子系统内部接口。它包括B、C、D、E、F、G接 口。
B接口，B接口定义为移动交换中心(MSC)与访问位置寄 存器(VLR)之间的内部接口， 用于MSC向VLR询问有关移动 台(MS)当前位置信息或者通知VLR有关MS的位置更新信息 等。
第7章 时分多址(TDMA) 数字蜂窝网
(4) 位置区。位置区一般由若干个小区(或基站区)组成， 移动台在位置区内移动无需进行位置更新。 通常呼叫移动台 时， 向一个位置区内的所有基站同时发寻呼信号。
第7章 时分多址(TDMA) 数字蜂窝网
图 7 - 1 GSM蜂窝系统的网络结构
第7章 时分多址(TDMA) 数字蜂窝网
1. 移动台(MS) 移动台是GSM移动通信网中用户使用的设备。移动台类 型可分为车载台、便携台和手机。其中，手机小巧、轻便， 而且功能也较强，因此使用手机的用户占移动用户的绝大多 数。 移动台通过无线接口接入GSM系统， 具有无线传输与 处理功能。 此外， 移动台必须提供与使用者之间的接口， 比如， 为完成通话呼叫所需要的话筒、 扬声器、 显示屏和 各种按键； 或者提供与其它一些终端设备(TE)之间的接口， 如与个人计算机或传真机之间的接口。
第7章 时分多址(TDMA) 数字蜂窝网
D接口。 D接口定义为HLR与VLR之间的接口， 用于交 换移动台位置和用户管理的信息， 保证移动台在整个服务区 内能建立和接收呼叫。 由于VLR综合于MSC中， 因此D接口 的物理链路与C接口相同。
E接口。E接口为相邻区域的不同移动交换中心之间的接 口，用于移动台从一个MSC控制区到另一个MSC控制区时交 换有关信息，以完成越区切换。
第7章 时分多址(TDMA) 数字蜂窝网
(2) 网络子系统内部接口。它包括B、C、D、E、F、G接 口。
B接口，B接口定义为移动交换中心(MSC)与访问位置寄 存器(VLR)之间的内部接口， 用于MSC向VLR询问有关移动 台(MS)当前位置信息或者通知VLR有关MS的位置更新信息 等。

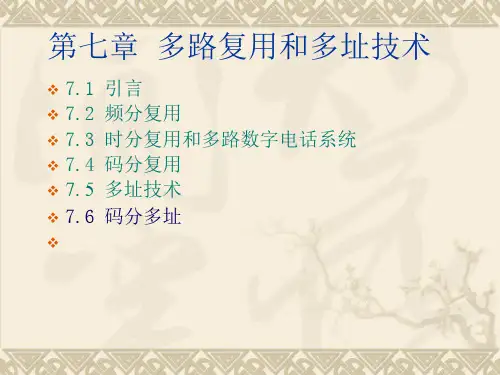

第七章 多路复用和多址技术
从传输速率来讲，每秒钟能传送 8000 帧，而每帧包含 32×8
＝256bit，因此，传码率为 2568000 2.048M 波特，信息速率
为 2.048Mbit/s。
PCM 30/32路系统的一帧
❖ 前面讨论的7P.C3M.530P/3C2路M和高P次CM群24系路时统分多路系统，
称为数字基群（即一次群）。为了能使宽带信号（如电 视信号）通过PCM系统传输，就要求有较高的传码率 。因此提出了采用数字复接技术把较低群次的数字流汇 合成更高速率的数字流，以形成PCM高次群系统。 CCITT推荐了两种一次、二次、三次和四次群的数字等 级系列，如表7.3-1所示。 ❖ 表7.3-1所示的复接系列具有如下优点： ❖ 易于构成通信网，便于分支与插入。 ❖ 复用倍数适中，具有较高效率。 ❖ 可视电话、电视信号以及频分制载波信号能与某一高次 群相适应。
图7-8 基于PCM30/32路系列的数字复接体制
7.3.6 SDH的提出
对传输的新要求，必须从技术体制上对传输系统进行根本的改革，为此，CCITT 制订了TDM制的150Mb/s以上的同步数字系列（SDH）标准。它不仅适用于光纤 传输，亦适用于微波及卫星等其它传输手段。它可以有效地按动态需求方式改变 传输网拓扑, 充分发挥网络构成的灵活性与安全性， 而且在网路管理功能方面大 大增强。数字复接系列（同步数字系列）如表7.3-2所示。
[例7.3.1]
❖ 对10路最高频率为3400Hz的话音信号进行TDM-PCM传 输，抽样频率为8000Hz。抽样合路后对每个抽样值按照 8级量化，并编为自然二进码，码元波形是宽度为的矩形 脉冲，且占空比为0.5。计算TDM-PCM基带信号的第一 零点带宽。
[例7.3.2]
[例7.3.3]
＝256bit，因此，传码率为 2568000 2.048M 波特，信息速率
为 2.048Mbit/s。
PCM 30/32路系统的一帧
❖ 前面讨论的7P.C3M.530P/3C2路M和高P次CM群24系路时统分多路系统，
称为数字基群（即一次群）。为了能使宽带信号（如电 视信号）通过PCM系统传输，就要求有较高的传码率 。因此提出了采用数字复接技术把较低群次的数字流汇 合成更高速率的数字流，以形成PCM高次群系统。 CCITT推荐了两种一次、二次、三次和四次群的数字等 级系列，如表7.3-1所示。 ❖ 表7.3-1所示的复接系列具有如下优点： ❖ 易于构成通信网，便于分支与插入。 ❖ 复用倍数适中，具有较高效率。 ❖ 可视电话、电视信号以及频分制载波信号能与某一高次 群相适应。
图7-8 基于PCM30/32路系列的数字复接体制
7.3.6 SDH的提出
对传输的新要求，必须从技术体制上对传输系统进行根本的改革，为此，CCITT 制订了TDM制的150Mb/s以上的同步数字系列（SDH）标准。它不仅适用于光纤 传输，亦适用于微波及卫星等其它传输手段。它可以有效地按动态需求方式改变 传输网拓扑, 充分发挥网络构成的灵活性与安全性， 而且在网路管理功能方面大 大增强。数字复接系列（同步数字系列）如表7.3-2所示。
[例7.3.1]
❖ 对10路最高频率为3400Hz的话音信号进行TDM-PCM传 输，抽样频率为8000Hz。抽样合路后对每个抽样值按照 8级量化，并编为自然二进码，码元波形是宽度为的矩形 脉冲，且占空比为0.5。计算TDM-PCM基带信号的第一 零点带宽。
[例7.3.2]
[例7.3.3]
移动通信(第六版)(章坚武)课件章 (7)
第7章 第三代移动通信系统(３Ｇ)
第7章 第三代移动通信系统(３Ｇ)
2.频率划分 1987年,ITU 世界无线电行政大会针对移动业务(WMOB 81) 通过了265号决议, 此决议为 FPLMTS 国 际 化 选 择 了 1~3 GHz的 工 作 频 段,最 小 带 宽 为 230 MHz。在 WARC 92会 议上,ITU 会员一致同意IMT 2000的频段为2GHz,即 1885~2025MHz 和2110~2200 MHz,其 中 1980~2010 MHz和 2170~2200 MHz用 于 移 动 卫 星 业 务 (MSS)。
第7章 第三代移动通信系统(３Ｇ)
由于这两种网络具有不同的交换体系,导致彼此间的网络 几乎都是独立运行的。制定 GPRS标准的目的就是要改变这两 种网络互相独立的现状。通 过采用 GPRS 技 术,可 使 现 有 GSM 网 络 方 便 地 实 现 与 高 速 数 据 分 组 的 简 便 接 入。 WCDMA 和 TD SCDMA 网络保留了 GSM 的PS和CS的主 要结构,兼容 GSM 原有的手 机终端设备,使 GSM 网络平稳演 进至3G。
物、移动音频播放器、移动 视频播放器、视频点播和卡拉 OK 等。
(4)多点广播业务:包括文本数字信息传送、话音信息传送、 先进汽车导航、视频信息 传送、移动收音机和移动电视等。
第7章 第三代移动通信系统(３Ｇ)
具体有以下业务: (1)无线一键通(PoC或 PTT)业务。PoC是一种半双工的通 信方式,通过 PoC技术, 用户只需按一下按钮,就能以类似对讲 机的方式使用手机进行通信。 PoC业务规范主要由开放移动联盟(OMA)指定。OMA 于2003 年4月正式成立了 OMAPOC工作组,并于2005年年初正式发布 PoC1.0版本规范,目前已经推出了PoC2.0。
移动通信试题及答案
移动通信试题及答案一、选择题（每题2分，共20分）1. 移动通信系统中，以下哪个频率范围被广泛用于蜂窝网络？A. 30 MHz - 300 MHzB. 300 MHz - 3 GHzC. 3 GHz - 30 GHzD. 30 GHz - 300 GHz答案：B2. 在移动通信中，多址接入技术是指什么？A. 允许多个用户在同一时间使用相同频率的技术B. 只允许一个用户在特定时间使用频率的技术C. 一种加密技术，用于保护通信内容D. 一种调制技术，用于提高信号质量答案：A3. 以下哪个是移动通信中常用的调制技术？A. AMB. FMC. PSKD. All of the above答案：D4. 移动通信网络中的“小区”是指什么？A. 一个固定的地理区域，用于覆盖信号B. 移动通信基站的覆盖范围C. 移动网络运营商的办公地点D. 用户的移动设备答案：B5. 移动通信中的“切换”通常指的是什么？A. 用户从一个小区移动到另一个小区时，通信信号的转移B. 更换移动设备的操作系统C. 更换移动设备的SIM卡D. 更换移动网络运营商答案：A6. 以下哪个是第三代移动通信技术（3G）的主要特点？A. 提供更高的数据传输速率B. 只能用于语音通信C. 需要更大的基站天线D. 仅限于固定位置使用答案：A7. 4G LTE网络相比于3G网络，其主要优势是什么？A. 更低的数据传输速率B. 更高的网络延迟C. 更低的能耗D. 更快的数据传输速率答案：D8. 移动通信中的“信号衰减”通常是由什么原因引起的？A. 信号在传播过程中的能量损失B. 移动设备的电池电量不足C. 天气晴朗D. 用户距离基站过近答案：A9. 在移动通信中，什么是“带宽”？A. 信号传输的最大距离B. 信号传输的最大速率C. 信号的频率范围D. 移动设备的尺寸答案：C10. 以下哪个是移动通信中的错误编码技术？A. TCPB. UDPC. FECD. HTTP答案：C二、填空题（每题2分，共20分）11. 移动通信中的“_____”技术可以有效地减少信号干扰，提高通信质量。
移动考试题目及答案
移动考试题目及答案一、单项选择题（每题2分，共20分）1. 移动通信中，GSM代表什么？A. 全球移动通信系统B. 通用移动通信服务C. 地面卫星移动系统D. 通用移动卫星系统答案：A2. 4G网络的主要技术特点是什么？A. 高速数据传输B. 低延迟通信C. 高频谱效率D. 以上都是答案：D3. 下列哪项不是5G网络的关键技术？A. 大规模MIMOB. 网络切片C. 毫米波通信D. 2G频段复用答案：D4. 移动通信中的OFDM技术主要解决了什么问题？A. 频谱利用率B. 多径效应C. 信号覆盖范围D. 功率控制答案：B5. 移动通信中，哪种调制方式可以提供更高的数据速率？A. BPSKB. QPSKC. 16-QAMD. 64-QAM答案：D6. 在移动通信网络中，哪种技术用于改善信号覆盖？A. 多址接入B. 信号放大C. 多普勒效应D. 多径传播答案：B7. 移动通信中，哪种技术可以减少信号干扰？A. 时分多址B. 频分多址C. 码分多址D. 空分多址答案：C8. 移动通信中的小区分裂技术主要用于解决什么问题？A. 信号覆盖B. 信号干扰C. 网络容量D. 移动性管理答案：C9. 移动通信中的软切换技术主要解决了什么问题？A. 信号覆盖B. 信号干扰C. 切换掉话D. 网络容量答案：C10. 移动通信中，哪种技术可以实现用户数据的加密？A. 多址接入B. 信号放大C. 码分多址D. 加密算法答案：D二、多项选择题（每题3分，共15分）1. 移动通信网络中，下列哪些因素会影响信号质量？A. 天气条件B. 建筑物遮挡C. 用户设备性能D. 网络运营商答案：A, B, C2. 5G网络相比4G网络，有哪些显著的技术进步？A. 更高的峰值数据速率B. 更低的延迟C. 更大的网络容量D. 更高的频谱利用率答案：A, B, C, D3. 移动通信中的多址接入技术包括哪些？A. FDMAB. TDMAC. CDMAD. OFDMA答案：A, B, C, D4. 下列哪些因素会影响移动通信网络的覆盖范围？A. 发射功率B. 接收灵敏度C. 天线高度D. 地形地貌答案：A, B, C, D5. 移动通信中的切换技术包括哪些？A. 硬切换B. 软切换C. 更软切换D. 频率切换答案：A, B, C三、判断题（每题1分，共10分）1. 移动通信中的小区分裂技术可以提高网络容量。
移动通信的多用户接入技术
移动通信的多用户接入技术移动通信作为当今快速发展的领域之一，随着无线通信技术的日新月异，人们对于接入技术的要求也越来越高。
在大量用户同时接入通信网络的背景下，多用户接入技术成为了实现高效通信的关键。
本文将介绍移动通信的多用户接入技术及其应用。
一、频分多址技术（FDMA）频分多址技术是移动通信中最早采用的多用户接入技术之一。
它将通信频段划分为不同的频率窄带，每个用户占用不同的频率进行通信。
这样，不同用户之间的通信频段不会发生重叠，相互之间不会干扰。
然而，频分多址技术由于频谱资源有限，频段的分配效率较低，不能满足大规模用户接入的需求。
二、时分多址技术（TDMA）时分多址技术是在频率上使用相同的信道，通过不同的时间片来区分不同用户的通信。
这种技术将时间分成片段，并将每个时间片分配给不同的用户进行通信。
由于不同用户的通信时间片不会重叠，所以相互之间也不会发生干扰。
但是，时分多址技术在处理延迟较大的数据传输时，由于时间片的划分较小，通信效率较低。
三、码分多址技术（CDMA）码分多址技术是一种利用扩频技术实现的多用户接入技术。
它将每个用户的通信数据使用不同的扩频码进行调制，然后在同一频带上传输。
接收端使用与发送端相同的扩频码进行解调，只有对应扩频码的信号被解调出来，其他用户的信号对解调没有影响。
码分多址技术具有抗干扰能力强、频谱利用率高的优势，适用于大规模用户接入。
四、正交分频多址技术（OFDMA）正交分频多址技术是移动通信中最新发展的多用户接入技术之一。
它将整个频段划分成多个子信道，并采用正交技术使得子信道之间互不干扰。
每个用户占用不同的子信道进行通信，实现了用户间的并行传输。
正交分频多址技术在频谱利用率、抗干扰能力和传输速率等方面都有较大优势，能够满足高密度用户接入的需求。
多用户接入技术在现代移动通信中起到了至关重要的作用。
它们的发展不仅提高了通信系统的容量和效率，也为用户提供了更好的通信体验。
随着移动通信技术的不断革新和发展，我们可以期待多用户接入技术在未来的应用场景中发挥更大的作用。
移动通信系统概述—非正交多址接入技术
➢ NOMA可以利用不同的路径损耗的差异来对多路发射信号进行叠加，从而提高信号 增益。
➢ NOMA的另一个优点是，无须知道每个信道的CSI，从而有望在高速移动场景下获得 更好的性能。
• 非正交多址接入技术的原 理
➢ 非正交多址技术NOMA是一种功 分多址的方案，与正交多址技术 通过频域或码域上的调度实现分 集增益不同，非正交多址技术 NOMA则通过将不同信道增益情 况下多个用户在功率域上的叠加 获得复用增益。非正交多址技术 NOMA的基本原理如图所示。
➢ 传统的正交多路接入技术由于较低的频谱利用率，不能满足5G的性能。 ➢ 非正交多址技术(Non-Orthogonal Mutiple Acess, NOMA)的提出，改变了
原来在功率域由单一用户独占资源的策略，提出功率也可以由多个用户 共享的思路，在接收端系统可以采用干扰消除技术将不同用户区分开来。
• 非正交多址接入技术的原 理
➢ 在发送端，不同发送功率的信号在频率完全复用，仅通过功率来区分;在接收端，基 于不同的信道增益，通过串行干扰抵消算法依次解出所有用户的信号。
➢ 在用户端，通过串行干扰抵消算法依次解出所有用户的发送信号。最优的解码顺序 应该为用户接收信号的信干噪比的降序。在没有差错传播的理想情况下，每个用户 都可以准确地解出已经发送的信号。
• 非正交多址接入技术的特 点
➢ 从2G、3G到4G，多用户复用多址技术主要集中于对时域、频域、码域的研究，而 NOMA在OFDM的基础上增加了一个维度一功率域。新增的功率域可以利用每个用 户不同的路径损耗来实现多用户复用。
➢ 要实现多用户在功率域的复用，需要在接收端加装一个串行干扰抵消(Sucessise Interference Cancellation, SIC) 模块，通过这一干扰消除器，加上信道编码，如低密度 奇偶校验码(LDPC)等，就可以在接收端区分出不同用户的信号。
➢ NOMA的另一个优点是，无须知道每个信道的CSI，从而有望在高速移动场景下获得 更好的性能。
• 非正交多址接入技术的原 理
➢ 非正交多址技术NOMA是一种功 分多址的方案，与正交多址技术 通过频域或码域上的调度实现分 集增益不同，非正交多址技术 NOMA则通过将不同信道增益情 况下多个用户在功率域上的叠加 获得复用增益。非正交多址技术 NOMA的基本原理如图所示。
➢ 传统的正交多路接入技术由于较低的频谱利用率，不能满足5G的性能。 ➢ 非正交多址技术(Non-Orthogonal Mutiple Acess, NOMA)的提出，改变了
原来在功率域由单一用户独占资源的策略，提出功率也可以由多个用户 共享的思路，在接收端系统可以采用干扰消除技术将不同用户区分开来。
• 非正交多址接入技术的原 理
➢ 在发送端，不同发送功率的信号在频率完全复用，仅通过功率来区分;在接收端，基 于不同的信道增益，通过串行干扰抵消算法依次解出所有用户的信号。
➢ 在用户端，通过串行干扰抵消算法依次解出所有用户的发送信号。最优的解码顺序 应该为用户接收信号的信干噪比的降序。在没有差错传播的理想情况下，每个用户 都可以准确地解出已经发送的信号。
• 非正交多址接入技术的特 点
➢ 从2G、3G到4G，多用户复用多址技术主要集中于对时域、频域、码域的研究，而 NOMA在OFDM的基础上增加了一个维度一功率域。新增的功率域可以利用每个用 户不同的路径损耗来实现多用户复用。
➢ 要实现多用户在功率域的复用，需要在接收端加装一个串行干扰抵消(Sucessise Interference Cancellation, SIC) 模块，通过这一干扰消除器，加上信道编码，如低密度 奇偶校验码(LDPC)等，就可以在接收端区分出不同用户的信号。
第7章_时分多址(TDMA)
时分多址(TDMA) 第7章 时分多址(TDMA) 数字蜂窝网
3.网络子系统( 3.网络子系统(NSS) 网络子系统 主要功能：交换、移动性管理、 主要功能：交换、移动性管理、安全性管理 1） MSC ） 网络的核心， 网络的核心，提供交换功能并面 向下列功能实体： 向下列功能实体：BSS、HLR、 、 、 VLR、 AUC、EIP、OMC和固定网 VLR、 AUC、EIP、OMC和固定网。 和固定网。 GMSC 入口移动交换中心 VMSC 被访移动交换中心 2） HLR GSM系统的中央数据库，存贮其所 ） 系统的中央数据库， 系统的中央数据库 辖区的所有移动用户的有关数据。 辖区的所有移动用户的有关数据。
时分多址(TDMA) 第7章 时分多址(TDMA) 数字蜂窝网
第七章 时分多址(TDMA)数字蜂窝网
7.1 GSM系统总体 7.2 GSM系统的无线接口 7.3 GSM系统的控制与管理
时分多址(TDMA) 第7章 时分多址(TDMA) 数字蜂窝网
7.1 GSM系统总体
7.1.1 网络结构
时分多址(TDMA) 第7章 时分多址(TDMA) 数字蜂窝网
7.1.3 主要业务 基本通信业务和补充业务 1.通信业务分类 1.通信业务分类 GSM提供 提供6 10种电信业务 GSM提供6类10种电信业务
时分多址(TDMA) 第7章 时分多址(TDMA) 数字蜂窝网
时分多址(TDMA) 第7章 时分多址(TDMA) 数字蜂窝网
2.业务定义
1).电话业务 1).电话业务 2).紧急呼叫业务 2).紧急呼叫业务 3).短信业务 3).短信业务 4).可视图文接入 4).可视图文接入 点对点、 点对点、小区广播 文本、图形信息检索 文本、 和电子函件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编辑ppt167.3 时分多址
7.3.3 TDMA系统的同步与定时
• 位同步
• 针对每个时隙，接收机解调所需
• 帧同步
• 针对每个帧，进行复用/解复用所需
• 系统定时
• 全网同步，时间基准
• 主从同步 • 独立时钟同步
可编辑ppt
17
7.3 时分多址
7.3.3 TDMA系统的同步与定时
可编辑ppt
3.需要周密的频率规划，是一个频道受限和干扰受限 系统。
4.实现简单，无需自适应均衡。
5.基站需要多个收发信道设备,越区切换复杂。
6.频率利用率低，容量小。
可编辑ppt
11
7.3 时分多址
7.3.1时分多址系统原理
（Time Division Multiple Access- TDMA): 时隙划分， 时隙独享，频率共享
可编辑ppt
MS1 MS2 MS3
21
7.4 码分多址
可编辑ppt
22
7.4 码分多址
D1
B1
B2
信息
信息调制
扩频调制
B2+N
B1
D1
扩频解调
信息解调
PN码发生器
PN码发生器
N：噪音
同步电路
可编辑ppt
23
7.4 码分多址
7.4.2 正交Walsh函数
• Walsh函数波形
W al(0,t) W al(1,t) W al(2,t) W al(3,t) W al(4,t) W al(5,t) W al(6,t) W al(7,t)
第七章 移动通信中的 多址接入技术
移动通信原理与应用
可编辑ppt
1
主要内容
• 概述 • FDMA方式 • TDMA方式 • CDMA方式 • SDMA方式 • 系统容量 • 习题
可编辑ppt
2
7.1 概述
➢ 问题描述：
移动通信系统中基站的多路工作和移动台单路工作 形成了移动通信的一大特点。
1)基站以怎样的信号传输方式发送信号，使各移动 台能从中识别发送给本移动台的信号？（下行）
可编辑ppt
19
7.4 码分多址
7.4.1 系统原理
码分多址（Code Division Multiple Access- CDMA): 码形划分，时隙、频率共享
代码
信道1 信道2 信道3
频率 信道N
时间
可编辑ppt
20
7.4 码分多址 • CDMA系统工作原理
MSC
C1
C1 C2
C2
BS
C3 C3
2)基站如何识别来自各个不同移动台的信号？（上 行）
多址方式是移动通信网体制范畴，关系到系统容量， 小区构成，频谱和信道利用效率以及系统复杂性。
可编辑ppt
3
7.1 概述
• 多址接入的数学基础
s(c,f,t)=c(t)s(f,t)
• 正交分割原理
• c1(t), c2(t),..., cN(t), CDMA • s(f1,t), s(f2,t),...,s(fN,t), FDMA • s(f,t1), s(f,t2),...,s(f,tN), TDMA
t t t t t t t t
可编辑ppt
00 00 00 00
0
0
00
11
1
1
00 11 11 00
00 11 00 11
01 10 01 10
01 10 10 01
01 01
01 01
10 01
10 01
24
7.4 码分多址
7.4.2 正交Walsh函数
• 递推关系 0 0 H0(0) H20 1
• 非线性效应线性度，频率规划
• 邻道干扰
• 寄生辐射频道间隔
• 同频道干扰
• 同频小区蜂窝结构
可编辑ppt
10
7.2 频分多址方式
7.2.3 FDMA系统的特点
1.单路单载波传输：每个频道只传送一路业务信息。 载波间隔必须满足业务信息传输带宽的要求。
2.信号连续传输：在分配好话音信道后，基站和移动 台同时连续不断的发送和接收。
代码 信道N
时隙
信道3 信道2 信道1
频率
时间
可编辑ppt
12
7.3 时分多址
可编辑ppt
13
7.3 时分多址
时分复用
可编辑ppt
14
7.3 时分多址
7.3.2 TDMA的帧结构
头比特
一个TDMA 帧 信息
尾比特
时隙1 时隙2 时隙3
时隙N
尾比特 同步比特
信息数据
保护比特
可编辑ppt
15
7.3 时分多址
18
7.3 时分多址
7.3.4 TDMA系统的特点
• 突发传输速率高>语音编码速率，N·R bit/s； • 发射信号速率随N的增大而提高,需要自适应均
衡；
• 不需双工器； • 基站复杂性减小； • 抗干扰能力强，频率利用率高，容量大 • 越区切换简单 • IS-136和GSM则综合了FDMA和TDMA
保护频隙 f1’ f2’ fN’
...
f1 f2
fN
...
反向信道 保护频带 前向信道
• FDD, Frequency Division Duplex
可编辑ppt
8
7.2 频分多址方式 • 无线通信系统的多址接入方式
可编辑ppt
9
7.2 频分多址方式
7.2.2 FDMA系统中的干扰问题
• 互调干扰
7.3.2 TDMA的帧结构
• TD-SCDMA的帧结构
• 上下行非对称业务 • 时隙动态分配
1.28Mcps
Subframe 5ms (6400chip) Switching Point
DwPTS
UpPTS
GP (96chips)
(96chips)
(160chips)
Switching Point
可编辑ppt
5
7.2 频分多址方式
7.2.1 系统原理
• 频分多址（Frequency Division Multiple Access-
FDMA):
• 频道划分，频带独享，时间共享
可编辑ppt
6
7.2 频分多址方式
代码
信信信
信
道道道
道
123
N
时间
可编辑ppt
频率
7
7.2 频分多址方式
• FDMA系统的频谱管理
H4H22H H2 2
00 00
H H2 20 01 0
01 11
00 00 00 00
01 10
0
0
00
11
11
00 11 11 00
H8
H 44
H4
H
4
H H
4 4
00 01
11 10
00 01
11
10
01 10 10 01
H2N
HN HN
HN
HN
01 01
码型函数
可编辑ppt
4
7.1 概述
• 基本概念 • 多址接入与信道 • 分类
• 频分多址(FDMA),频道划分,频带独享,时间共享 • 时分多址(TDMA),时隙划分,时隙独享,频率共享 • 码分多址(CDMA),码型划分，时隙、频率共享 • 空分多址(SDMA),空间角度划分,频率/时隙/码共
享
7.3.3 TDMA系统的同步与定时
• 位同步
• 针对每个时隙，接收机解调所需
• 帧同步
• 针对每个帧，进行复用/解复用所需
• 系统定时
• 全网同步，时间基准
• 主从同步 • 独立时钟同步
可编辑ppt
17
7.3 时分多址
7.3.3 TDMA系统的同步与定时
可编辑ppt
3.需要周密的频率规划，是一个频道受限和干扰受限 系统。
4.实现简单，无需自适应均衡。
5.基站需要多个收发信道设备,越区切换复杂。
6.频率利用率低，容量小。
可编辑ppt
11
7.3 时分多址
7.3.1时分多址系统原理
（Time Division Multiple Access- TDMA): 时隙划分， 时隙独享，频率共享
可编辑ppt
MS1 MS2 MS3
21
7.4 码分多址
可编辑ppt
22
7.4 码分多址
D1
B1
B2
信息
信息调制
扩频调制
B2+N
B1
D1
扩频解调
信息解调
PN码发生器
PN码发生器
N：噪音
同步电路
可编辑ppt
23
7.4 码分多址
7.4.2 正交Walsh函数
• Walsh函数波形
W al(0,t) W al(1,t) W al(2,t) W al(3,t) W al(4,t) W al(5,t) W al(6,t) W al(7,t)
第七章 移动通信中的 多址接入技术
移动通信原理与应用
可编辑ppt
1
主要内容
• 概述 • FDMA方式 • TDMA方式 • CDMA方式 • SDMA方式 • 系统容量 • 习题
可编辑ppt
2
7.1 概述
➢ 问题描述：
移动通信系统中基站的多路工作和移动台单路工作 形成了移动通信的一大特点。
1)基站以怎样的信号传输方式发送信号，使各移动 台能从中识别发送给本移动台的信号？（下行）
可编辑ppt
19
7.4 码分多址
7.4.1 系统原理
码分多址（Code Division Multiple Access- CDMA): 码形划分，时隙、频率共享
代码
信道1 信道2 信道3
频率 信道N
时间
可编辑ppt
20
7.4 码分多址 • CDMA系统工作原理
MSC
C1
C1 C2
C2
BS
C3 C3
2)基站如何识别来自各个不同移动台的信号？（上 行）
多址方式是移动通信网体制范畴，关系到系统容量， 小区构成，频谱和信道利用效率以及系统复杂性。
可编辑ppt
3
7.1 概述
• 多址接入的数学基础
s(c,f,t)=c(t)s(f,t)
• 正交分割原理
• c1(t), c2(t),..., cN(t), CDMA • s(f1,t), s(f2,t),...,s(fN,t), FDMA • s(f,t1), s(f,t2),...,s(f,tN), TDMA
t t t t t t t t
可编辑ppt
00 00 00 00
0
0
00
11
1
1
00 11 11 00
00 11 00 11
01 10 01 10
01 10 10 01
01 01
01 01
10 01
10 01
24
7.4 码分多址
7.4.2 正交Walsh函数
• 递推关系 0 0 H0(0) H20 1
• 非线性效应线性度，频率规划
• 邻道干扰
• 寄生辐射频道间隔
• 同频道干扰
• 同频小区蜂窝结构
可编辑ppt
10
7.2 频分多址方式
7.2.3 FDMA系统的特点
1.单路单载波传输：每个频道只传送一路业务信息。 载波间隔必须满足业务信息传输带宽的要求。
2.信号连续传输：在分配好话音信道后，基站和移动 台同时连续不断的发送和接收。
代码 信道N
时隙
信道3 信道2 信道1
频率
时间
可编辑ppt
12
7.3 时分多址
可编辑ppt
13
7.3 时分多址
时分复用
可编辑ppt
14
7.3 时分多址
7.3.2 TDMA的帧结构
头比特
一个TDMA 帧 信息
尾比特
时隙1 时隙2 时隙3
时隙N
尾比特 同步比特
信息数据
保护比特
可编辑ppt
15
7.3 时分多址
18
7.3 时分多址
7.3.4 TDMA系统的特点
• 突发传输速率高>语音编码速率，N·R bit/s； • 发射信号速率随N的增大而提高,需要自适应均
衡；
• 不需双工器； • 基站复杂性减小； • 抗干扰能力强，频率利用率高，容量大 • 越区切换简单 • IS-136和GSM则综合了FDMA和TDMA
保护频隙 f1’ f2’ fN’
...
f1 f2
fN
...
反向信道 保护频带 前向信道
• FDD, Frequency Division Duplex
可编辑ppt
8
7.2 频分多址方式 • 无线通信系统的多址接入方式
可编辑ppt
9
7.2 频分多址方式
7.2.2 FDMA系统中的干扰问题
• 互调干扰
7.3.2 TDMA的帧结构
• TD-SCDMA的帧结构
• 上下行非对称业务 • 时隙动态分配
1.28Mcps
Subframe 5ms (6400chip) Switching Point
DwPTS
UpPTS
GP (96chips)
(96chips)
(160chips)
Switching Point
可编辑ppt
5
7.2 频分多址方式
7.2.1 系统原理
• 频分多址（Frequency Division Multiple Access-
FDMA):
• 频道划分，频带独享，时间共享
可编辑ppt
6
7.2 频分多址方式
代码
信信信
信
道道道
道
123
N
时间
可编辑ppt
频率
7
7.2 频分多址方式
• FDMA系统的频谱管理
H4H22H H2 2
00 00
H H2 20 01 0
01 11
00 00 00 00
01 10
0
0
00
11
11
00 11 11 00
H8
H 44
H4
H
4
H H
4 4
00 01
11 10
00 01
11
10
01 10 10 01
H2N
HN HN
HN
HN
01 01
码型函数
可编辑ppt
4
7.1 概述
• 基本概念 • 多址接入与信道 • 分类
• 频分多址(FDMA),频道划分,频带独享,时间共享 • 时分多址(TDMA),时隙划分,时隙独享,频率共享 • 码分多址(CDMA),码型划分，时隙、频率共享 • 空分多址(SDMA),空间角度划分,频率/时隙/码共
享
