液压缸结构特点

液压缸液压缸（又称油缸）是液压系统中常用的一种执行元件，是把液体的压力能转变为机械能的装置，主要用于实现机构的直线往复运动，也可以实现摆动，其结构简单，工作可靠，应用广泛。

3.1 液压缸的类型及特点液压缸可按运动方式、作用方式、结构形式的不同进行分类，其常见种类如下。

3.1.1活塞式液压缸活塞式液压缸可分为双杆式和单杆式两种结构形式，其安装又有缸筒固定和活塞杆固定两种方式。

3.1.1.1双杆活塞液压缸双活塞杆液压缸的活塞两端都带有活塞杆，分为缸体固定和活塞杆固定两种安装形式，如图3．1所示。

图3.1 双活塞杆液压缸安装方式简图因为双活塞杆液压缸的两活塞杆直径相等，所以当输入流量和油液压力不变时，其往返运动速度和推力相等。

则缸的运动速度V 和推力F 分别为：)(422d D q A q v v -==πη （3.1）m p p d D F ηπ))((42122--= （3.2）式中: 1p 、2p --分别为缸的进、回油压力；v η、m η--分别为缸的容积效率和机械效率；D 、d--分别为活塞直径和活塞杆直径；q--输入流量；A--活塞有效工作面积。

这种液压缸常用于要求往返运动速度相同的场合。

3.1.1.2单活塞杆液压缸单活塞杆液压缸的活塞仅一端带有活塞杆，活塞双向运动可以获得不同的速度和输出力，其简图及油路连接方式如图3.2所示。

(1)当无杆腔进油时[图3.2（a ）]，活塞的运动速度1v 和推力1F 分别为v v D q A q v ηπη2114== （3.3）m m p d D p D A p A p F ηπη])([4)(2221222111--=-= （3.4）(2)当有杆腔进油时[图3.2(b)]，活塞的运动速度2v 和推力2F 分别为v v d D q A q v ηπη)(42222-==（3.5）m m p D p d D A p A p F ηπη])[(4)(2212211222--=-= （3.6）式中符号意义同式（3.1）、式（3.2）。

液压缸结构及原理液压缸是一种将液体能量转化为机械能的装置，通常由液压缸筒体、活塞、活塞杆、密封件、液体进出口阀等组成。

液压缸工作时，液压油进入筒体内，使活塞杆产生线性运动。

液压缸的结构：1.液压缸筒体：通常由钢管制成，内外表面都有高精度的光洁度和硬度，以确保活塞在筒体内的运动平稳。

2.活塞：位于筒体内部的圆柱形零件，与筒体间形成密封腔。

活塞朝向其中一端推进，液压油将被压缩在活塞与筒体之间。

3.活塞杆：将活塞与外部机构连接在一起，由高强度材料制成。

活塞杆的一端与活塞连接，另一端可以连接机械装置。

4.密封件：位于活塞与筒体之间，起到密封液压油的作用。

常用的密封件有O形圈、V型密封圈等，能够有效防止液压油泄漏。

5.液体进出口阀：液压缸内部通过液体进出口阀进出液压油。

进口阀控制液压油进入液压缸腔体，出口阀控制液压油返回液压装置。

液压缸的工作原理：液压缸根据帕斯卡原理工作，即在闭合容器内的液体任何地方产生的压力，都会均匀传递给该容器的各个位置。

液压缸的工作原理可以简单描述为以下几个步骤：1.液体进入：当液压油被泵送进液压缸时，液压油通过进口阀进入液压缸筒体的密闭腔体中。

2.活塞运动：液压油的进入使得液压缸腔体内的液体压力增加，使活塞朝着液压油的方向移动。

3.机械能输出：活塞杆连同活塞一起向外运动，可以将机械能传递给外部装置。

4.液压油排出：当液压缸工作完成后，需要将液压油排出。

此时，进口阀关闭，出口阀打开，液压油通过出口阀流回液压装置。

液压缸的工作过程是一个封闭的循环。

通过控制液压油的进出口阀，可以实现液压缸的运动方向、速度和力的控制。

液压缸在工业上被广泛应用，用于起重机、铁路机车、工程机械等领域。

液压缸结构设计的特点分析摘要这篇结构设计论文发表了液压缸结构设计的特点分析，当前液压技术正在向高压、高速、大功率、高效率、低噪音、高可靠性和安全性、高集成化方向发展, 研发轻量化高性能的液压元这篇结构设计论文发表了液压缸结构设计的特点分析，当前液压技术正在向高压、高速、大功率、高效率、低噪音、高可靠性和安全性、高集成化方向发展, 研发轻量化高性能的液压元件是其重要的一环[1]。

液压缸作为液压系统的核心零部件之一, 轻量化是其发展的一个重要趋势。

关键词：结构设计论文投稿,液压缸;结构设计;运行特点随着机械工艺的不断发展与提升，液压传统系统已经被广泛地应用于各种不同类型的机械中，而液压缸则是液压传统系统中的核心部件，发挥着最为重要的作用。

液压缸的主要职责是借助液压油完成能量的传递，而能量的传递则是液压传统系统的中心环节，且借助于液压缸的运动，能够使液压转变为机械动能，从而使传动系统中的各个环节执行相应的运动指令。

1液压缸结构设计在液压传统系统中，液压缸是非常重要的能源执行元件，在特定功能的实现中发挥着关键性的作用，不仅如此，液压缸对液压传统系统的影响是全方位的，任何层面的问题，比如结构尺寸、性能等，都会对液压传动系统带来非常大的影响，甚至使得液压传统系统难以实现预期功能，因此，液压缸设计，特别是液压缸的结构设计就显得尤为必要。

在液压缸结构设计中重点需要处理好以下几点内容：第一、当液压缸没有活塞杆，直接连通油箱时，需要将活塞向右断开，同样的情形也表现在当有活塞杆但没有与高压油侧通时;第二、当活塞的两侧与高压油同时连通，在设计中需要根据两侧实际的承压面积，将活塞向左关闭;第三、活塞杆作为结构设计中的重点，在实际应用中经常出现滑动的现象，而导致此种现象的主要因素则是活塞杆的直径存在问题，因此，在活塞杆设计时，需要根据实际情况与需求，合理的设计活塞杆的直径，避免故障的发生。

不仅如此，在液压缸的结构设计中，还要做好直径计算与校核、厚度计算与校核、长度计算与校核的工作。

JBT10205液压缸技术概述摘要本文档概述了JBT液压缸的技术特点和应用场景。

通过探讨其结构、工作原理和性能参数，了解液压缸在工程领域中的重要作用和优势。

此外，本文还介绍了一些常见的液压缸应用案例，以帮助读者更好地理解和应用液压缸技术。

引言液压缸是一种常见的液压传动装置，其通过液体的压力转化为机械能，实现线性运动。

液压缸广泛应用于各种工程领域，如机械制造、汽车工业、冶金工业等。

JBT液压缸是一款具有高性能和可靠性的液压缸，适用于各种重载的工程应用。

技术特点JBT液压缸具有以下技术特点：1. 结构紧凑：该液压缸采用先进的结构设计，体积小巧，便于安装和布置。

2. 高承载能力：液压缸能够承受大的载荷，可适应各种重载工程应用。

3. 高精度：具备精密的位置控制和稳定的运动性能，可满足工程对精度要求较高的应用场景。

4. 高可靠性：采用优质的材料和先进的制造工艺，确保液压缸在恶劣环境下的可靠运行。

工作原理JBT液压缸的工作原理基于液体的压力传递和转换，通过增加或减小液体的压力来产生和控制线性运动。

液压缸的工作流程大致如下：1. 液体供给：液压缸接收来自液压系统的液体供给。

2. 液体压力传递：液体通过液压缸内部的管道和阀门传递到活塞两侧的工作腔。

3. 压力转换：液体的压力作用于活塞上，产生线性运动。

4. 负载承受：活塞的运动转化为推力，负载由液压缸承受。

应用案例JBT液压缸在各种工程领域中得到广泛应用，以下是一些常见应用案例：1. 冶金设备：液压缸用于控制冶金设备中的卷扬机、压力机等的线性运动。

2. 汽车工业：液压缸用于汽车挖掘机、起重机等重型车辆的起升和倾斜。

3. 机械制造：液压缸用于机床、模具等设备的定位和加工控制。

4. 建筑工程：液压缸用于大型起重设备和工程机械的运动控制。

结论JBT10205液压缸是一种高性能和可靠性的液压传动装置，具备紧凑的结构、高承载能力、高精度和高可靠性等技术特点。

它在各种工程应用中发挥重要作用，广泛应用于冶金、汽车工业、机械制造和建筑工程等领域。

液压缸的工作原理液压技术在各个领域中得到广泛应用，其中液压缸作为液压系统的核心部件，起着至关重要的作用。

本文将介绍液压缸的工作原理，以及其在实际应用中的一些特点和使用注意事项。

一、液压缸的基本结构液压缸是一种将液体能量转化为机械运动能量的装置，它主要由缸体、活塞、密封件和液压阀等组成。

1. 缸体：液压缸的外壳，通常由钢材或铝合金制成，具有足够的强度和刚度。

2. 活塞：液压缸中的移动部件，通常由铸铁或铝合金制成，其表面光洁度要求较高，以减少摩擦损失和泄漏。

3. 密封件：用于密封液压缸内外的介质，防止泄漏和外界的污染。

4. 液压阀：控制液体进出液压缸的装置，根据实际需求可以选择不同类型的阀门。

二、液压缸的工作原理基于液体的不可压缩性和容积不变原理。

一般来说，液压缸内的工作介质通常为油液，其主要原理如下：1. 工作介质的输送：在液压缸工作开始时，通过液压系统将液体经过液压阀流入液压缸的工作腔。

液体的输入使工作腔内产生一定的压力，从而推动活塞运动。

2. 活塞运动的产生：当液体经过液压阀进入液压缸的一个工作腔时，由于工作腔的体积减小，液体压力增大。

根据液体的不可压缩性，液体的压力作用在活塞上，推动活塞运动。

3. 力的放大与转移：液压缸中的活塞与机械装置相连接，当活塞受到液体的推动而运动时，活塞上的力通过连接杆或其他机械装置传递给被控制的工作对象。

4. 液体排出：当液压缸需要回程时，液压阀控制液体从液压缸流出，同时另一腔的液体经过液压阀进入液压缸，实现液压缸的往复运动。

三、液压缸的特点和应用液压缸作为一种高效、精准的执行元件，具有以下特点：1. 承载能力强：液压缸可承受较大的力矩和载荷，适用于需要高承载的工作环境。

2. 运动平稳：由于液体的不可压缩性，液压缸的运动平稳，无冲击和震动，能够满足对运动要求较高的工作场合。

3. 可靠性好：液压缸的密封性能好，且寿命长，能够在各种恶劣环境中可靠工作。

4. 可调性强：液压缸的推力和速度可通过调整液压系统中的压力和流量来调节，满足不同工况的需求。

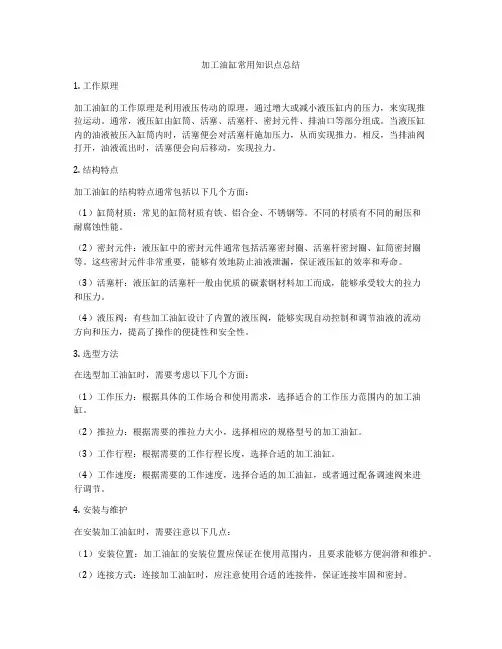

加工油缸常用知识点总结1. 工作原理加工油缸的工作原理是利用液压传动的原理，通过增大或减小液压缸内的压力，来实现推拉运动。

通常，液压缸由缸筒、活塞、活塞杆、密封元件、排油口等部分组成。

当液压缸内的油液被压入缸筒内时，活塞便会对活塞杆施加压力，从而实现推力。

相反，当排油阀打开，油液流出时，活塞便会向后移动，实现拉力。

2. 结构特点加工油缸的结构特点通常包括以下几个方面：（1）缸筒材质：常见的缸筒材质有铁、铝合金、不锈钢等。

不同的材质有不同的耐压和耐腐蚀性能。

（2）密封元件：液压缸中的密封元件通常包括活塞密封圈、活塞杆密封圈、缸筒密封圈等。

这些密封元件非常重要，能够有效地防止油液泄漏，保证液压缸的效率和寿命。

（3）活塞杆：液压缸的活塞杆一般由优质的碳素钢材料加工而成，能够承受较大的拉力和压力。

（4）液压阀：有些加工油缸设计了内置的液压阀，能够实现自动控制和调节油液的流动方向和压力，提高了操作的便捷性和安全性。

3. 选型方法在选型加工油缸时，需要考虑以下几个方面：（1）工作压力：根据具体的工作场合和使用需求，选择适合的工作压力范围内的加工油缸。

（2）推拉力：根据需要的推拉力大小，选择相应的规格型号的加工油缸。

（3）工作行程：根据需要的工作行程长度，选择合适的加工油缸。

（4）工作速度：根据需要的工作速度，选择合适的加工油缸，或者通过配备调速阀来进行调节。

4. 安装与维护在安装加工油缸时，需要注意以下几点：（1）安装位置：加工油缸的安装位置应保证在使用范围内，且要求能够方便润滑和维护。

（2）连接方式：连接加工油缸时，应注意使用合适的连接件，保证连接牢固和密封。

（3）管路安装：管路的安装应保证流线型和无泄漏，有需要时可以加装滤清器或调速阀等附件。

在加工油缸的维护方面，需要定期检查液压缸的密封性能、是否有异响及渗油现象、活塞杆的磨损情况等，及时进行润滑和更换密封元件。

另外，在存放时需注意防锈，定期进行液压缸的检查和维护，以确保其正常运行和延长使用寿命。

液压增压油缸结构原理液压增压油缸是目前普遍采用的一种液压元件，其结构与工作原理相对简单，但却能够面对高压、高速、双向工作等各种极其苛刻的工况，被广泛应用于冶金、电力、机械、矿山、建筑等行业。

本文将详细介绍液压增压油缸的结构原理，并分析其特点和优点。

1. 主体结构液压增压油缸主要由外围管体、套管、活塞杆、活塞和密封元件等部分组成。

它们通过紧密配合和各自的功能协作来实现液压增压的作用。

外围管体为增压油缸的主体，是由角钢、工字钢等型材焊接而成。

套管是通过连接管与外围管体相结合，作为增压油缸外部液压油的连接端。

活塞杆上装有活塞，通过密封元件与套管连接，从而分隔出内腔和外腔。

液压增压油缸的内腔称为上腔，外腔称为下腔。

2. 液压系统液压增压油缸的液压系统主要由功率机构、控制阀和油路管路组成。

功率机构是液压系统的驱动元件，控制阀则是用来控制液压增压器内部油液流动，并通过油路管路将增压油缸内外的油液相互连接。

1. 低压油液进入增压油缸的下腔，同时下腔内的活塞向上移动，将油液挤压至上腔。

2. 介质油液在上腔内向四面八方传递，使上腔内的压力快速提高，通过液压控制阀，使油液正向流入增压油缸的套管部分，以保持内部压力平稳。

3. 随着上腔内油液压力的增加，上腔内的活塞杆也随之向下移动，直到整个工作过程结束。

需要注意的是，当活塞受到额外的来自工作部件的载荷时，会产生较强的反作用力，这会影响到增压油缸的正常工作。

增压油缸必须设计为双向工作的，并根据实际情况调整其内部压力，以保证其稳定性和可靠性。

三、液压增压油缸的特点和优点1. 高压能力液压增压油缸的增压能力高，可以支持高达2千兆帕的压力值，这超出了常见的一般液压设备的工作测试要求。

在一些高时间、高速、高压的自动化生产线上，液压增压油缸可以胜任各项要求。

2. 双向工作液压增压油缸可以双向工作，通常是额定压力的2/3至3/4。

并且能够稳定性地实现其工作，且具有精确度高的特点。

3. 高效输出液压增压油缸通过增压油液来提供较大的力或力矩输出，相比于机械设备等其他方式，其效率更高、精度更高、速度更快。

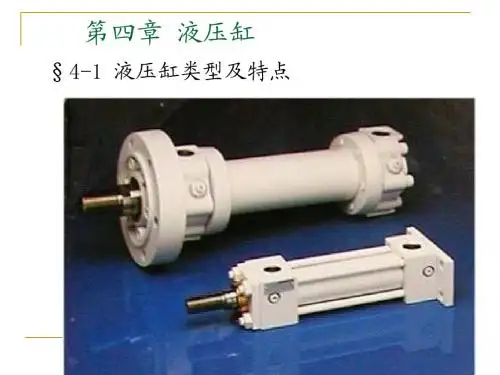

第四章 液压缸第一节 液压缸的分类和特点液压缸按结构特点的不同可分为活塞缸、柱塞缸和摆动缸三类。

按作用方式不同，可分为单作用式和双作用式两种。

1.活塞式液压缸 活塞式液压缸根据其使用要求不同可分为双杆式和单杆式两种。

(1)双杆式活塞缸。

活塞两端都有一根直径相等的活塞杆伸出的液压缸称为双杆式活塞缸，它一般由缸体、缸盖、活塞、活塞杆和密封件等零件构成。

根据安装方式不同可分为缸筒固定式和活塞杆固定式两种。

如图4-5(a)所示的为缸筒固定式的双杆活塞缸。

它的进、出口布置在缸筒两端，活塞通过活塞杆带动工作台移动，当活塞的有效行程为l 时，整个工作台的运动范围为3l ，所以机床占地面积大，一般适用于小型机床，当工作台行程要求较长时，可采用图4-5(b)所示的活塞杆固定的形式，这时，缸体与工作台相连，活塞杆通过支架固定在机床上，动力由缸体传出。

这种安装形式中，工作台的移动范围只等于液压缸有效行程l 的两倍(2l)，因此占地面积小。

进出油口可以设置在固定不动的空心的活塞杆的两端，但必须使用软管连接。

由于双杆活塞缸两端的活塞杆直径通常是相等的，因此它左、右两腔的有效面积也相等，当分别向左、右腔输入相同压力和相同流量的油液时，液压缸左、右两个方向的推力和速度相等。

当活塞的直径为D ，活塞杆的直径为d ，液压缸进、出油腔的压力为p 1和p 2，输入流量为q 时，双杆活塞缸的推力F 和速度v 为：F=A(p 1-p 2)=π (D 2-d 2) (p 1-p 2) /4 (4-18)v=q/A=4q/π(D 2-d 2) (4-19)式中：A 为活塞的有效工作面积。

双杆活塞缸在工作时，设计成一个活塞杆是受拉的，而另一个活塞杆不受力，因此这种液压缸的活塞杆可以做得细些。

(2)单杆式活塞缸。

如图4-6所示，活塞只有一端带活塞杆，单杆液压缸也有缸体固定和活塞杆固定两种形式，但它们的工作台移动范围都是活塞有效行程的两倍。

图4-6单杆式活塞缸由于液压缸两腔的有效工作面积不等，因此它在两个方向上的输出推力和速度也不等，其值分别为：F 1=(p 1A 1-p 2A 2)=π［(p 1-p 2)D 2-p 2d 2］/4 (4-20)F 1=(p 1A 1-p 2A 2)=π［(p 1-p 2)D 2-p 2d 2 ］/4 (4-21)v 1=q/A 1=4q/πD 2 (4-22)v 2=q/A 2=4q/π(D 2-d 2) (4-23)由式(4-20)～式(4-23)可知，由于A 1＞A 2,所以F 1＞F 2，v 1＜v 2。

液压缸的工作原理特点是
液压缸是一种将液压能转化为机械能的装置，主要用于产生线性运动。

其工作原理特点如下：
1. 原理: 液压缸根据压力传递和送料等特点，利用压力的变
化来实现液体的推动，从而驱动液压机器产生线性运动。

2. 结构: 液压缸一般由筒体、活塞、活塞杆、密封件、液压油口、液压油腔等组成。

筒体分为上下两腔，通过液压油口连
接液压泵和液压控制阀。

3. 工作过程: 当液压泵将液压油注入到液压缸的一侧腔时，
该腔的压力增加，使得活塞向相反方向运动。

当液压控制阀切换方向时，将液压油引导到另一侧腔，反向推动活塞。

4. 动力: 液压缸的动力主要来自于液压泵，通过泵吸入液体形
成液压系统。

液压缸利用液体的高压力将活塞驱动，由于液体是不可压缩的，在小面积施加大力，并转化为线性运动。

5. 特点: 液压缸具有输出力大、速度可调、运动平稳、工作精
度高、容易控制等特点。

此外，液压缸可以根据具体需求选择单作用或双作用类型，以及不同的密封形式，使得其适应性强。

总之，液压缸通过将液压能转化为机械能，实现了高效、可控、精确的线性运动，广泛应用于工程、机械制造等领域。

简述柱塞式液压缸的特点
柱塞式液压缸是一种常用的液压传动元件，具有以下特点：
1. 力矩输出大：柱塞式液压缸通过液压介质的压力来产生驱动力，可以提供较大的力矩输出。

柱塞式液压缸的工作原理是将油液从液缸的一端送入液压缸，使之推动活塞运动，从而实现对机械装置的驱动。

液压系统提供的压力较大，可以将大的力矩转化成活塞的推力。

2. 工作平稳：由于液压传动具有压力平稳的特点，柱塞式液压缸的工作非常平稳，可以提供稳定的驱动力。

与其他传动方式相比，如电动传动或链传动，液压传动没有冲击和振动，更适合对设备的保护和稳定性要求较高的场合。

3. 可控性好：柱塞式液压缸的运动速度、力量和位置可以通过控制液压系统的压力和流量来调节。

液压系统可以通过增加或减少工作油液的供给量来实现电气控制，从而灵活地控制液压缸的运动。

这种可调节的性能使得液压系统可以适应不同的工作环境和工艺要求。

4. 结构紧凑：柱塞式液压缸的结构相对紧凑，体积小，重量轻。

这使得它可以在有限的空间内安装，适应各种工艺和装置的要求。

与其他传动装置相比，如齿轮传动或链传动，液压系统的结构更加简单，可靠性更高。

5. 寿命长：使用合适的工作油液和正确维护液压系统，柱塞式液压缸的寿命可以达到很长时间。

由于液压系统不需要经常更换零件或进行大修，因此可以降低维护成本和停工时间。

总而言之，柱塞式液压缸具有力矩输出大、工作平稳、可控性好、结构紧凑和寿命长等特点。

在各种机械工业领域以及工程和农业等领域中得到广泛应用。
