工控系统中的RS485通讯接口设计

RS485串行通信电路设计RS485是一种常见的串行通信协议，广泛应用于工业自动化、仪器仪表、电力系统等领域。

RS485通信具有高可靠性、抗干扰能力强、通信距离远等特点，因此在一些需要长距离、高可靠性的通信场景中得到广泛应用。

本文将针对RS485串行通信电路的设计进行详细介绍。

首先，我们需要了解RS485通信的基本原理。

RS485采用差分信号传输，即发送端将逻辑0和逻辑1分别表示为低电平和高电平，接收端通过比较接收到的两个信号的电平差值来判断传输的是0还是1、差分信号传输具有较强的抗干扰能力，可以有效地抵抗电磁干扰和串扰。

除了收发芯片，RS485通信电路还需要考虑其他一些因素。

首先是电源电压的选择，一般RS485通信电路的电源电压为5V，但也可以根据实际需求选择其他电压。

其次是控制信号的设计，通常需要使用一个使能信号来控制发送和接收的开关。

此外，还要考虑阻抗匹配和信号线的布线，通常使用120欧姆电阻进行阻抗匹配，并尽量避免信号线与电源线、高电压线等干扰源的靠近。

在实际设计中，我们可以参考以下步骤进行RS485串行通信电路的设计：1.确定通信距离和通信速率：根据实际需求确定通信的最远距离和传输速率，这将影响到电路设计的一些参数。

2.选择收发芯片：根据通信距离和速率的要求，选择合适的收发芯片，并根据其规格书进行电路连接和布线。

3.设计电源电路：确定电源电压和电流，并设计相应的电源电路，通常需要增加滤波电容来提高电源的稳定性。

4.控制信号设计：根据收发芯片的要求设计使能信号和其他控制信号的接口电路。

5.阻抗匹配和信号线布线：根据通信距离和速率要求，选择合适的阻抗匹配电阻，并良好地布线，以减少干扰和串扰。

6.电路测试和优化：完成电路设计后，进行测试和优化，检查通信稳定性和可靠性，并根据需要进行一些调整和改进。

总之，RS485串行通信电路设计是一个相对复杂的过程，需要考虑多个因素的综合。

通过仔细设计和优化，可以实现稳定、可靠的串行通信。

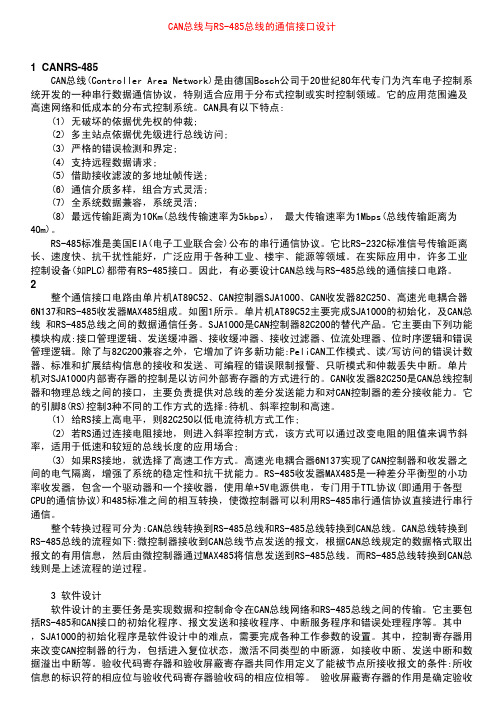

CAN总线与RS-485总线的通信接口设计1 CANRS-485 CAN总线(Controller Area Network)是由德国Bosch公司于20世纪80年代专门为汽车电子控制系统开发的一种串行数据通信协议，特别适合应用于分布式控制或实时控制领域。

它的应用范围遍及高速网络和低成本的分布式控制系统。

CAN具有以下特点: (1) 无破坏的依据优先权的仲裁; (2) 多主站点依据优先级进行总线访问; (3) 严格的错误检测和界定; (4) 支持远程数据请求; (5) 借助接收滤波的多地址帧传送; (6) 通信介质多样，组合方式灵活; (7) 全系统数据兼容，系统灵活; (8) 最远传输距离为10Km(总线传输速率为5kbps)， 最大传输速率为1Mbps(总线传输距离为40m)。

RS-485标准是美国EIA(电子工业联合会)公布的串行通信协议。

它比RS-232C标准信号传输距离长、速度快、抗干扰性能好，广泛应用于各种工业、楼宇、能源等领域。

在实际应用中，许多工业控制设备(如PLC)都带有RS-485接口。

因此，有必要设计CAN总线与RS-485总线的通信接口电路。

2 整个通信接口电路由单片机AT89C52、CAN控制器SJA1000、CAN收发器82C250、高速光电耦合器6N137和RS-485收发器MAX485组成。

如图1所示。

单片机AT89C52主要完成SJA1000的初始化，及CAN总线 和RS-485总线之间的数据通信任务。

SJA1000是CAN控制器82C200的替代产品。

它主要由下列功能模块构成:接口管理逻辑、发送缓冲器、接收缓冲器、接收过滤器、位流处理器、位时序逻辑和错误管理逻辑。

除了与82C200兼容之外，它增加了许多新功能:PeliCAN工作模式、读/写访问的错误计数器、标准和扩展结构信息的接收和发送、可编程的错误限制报警、只听模式和仲裁丢失中断。

单片机对SJA1000内部寄存器的控制是以访问外部寄存器的方式进行的。

RS-485(＄14.5000)标准在工业控制、电力通讯、智能仪表等领域中使用广泛。

但是，在工业控制等现场环境中，情况复杂，常会有电气噪声干扰传输线路；在多系统互联时，不同系统的地之间会存在电位差，形成接地环路，会干扰整个系统，严重时会造成系统的灾难性损毁；还可能存在损坏设备或危害人员的潜在电流浪涌等高电压或大电流。

因此，对RS-485(＄14.5000)接口的隔离是非常有必要的。

隔离RS-485(＄14.5000)接口电路我们经常采用的485接口隔离电路是利用三个光耦隔离收发及控制信号，加上485收发器共需要4片IC，且采用光耦隔离需要限流及输出上拉电阻，必要时还会使用三极管驱动。

设计电路繁琐，耗费时间长，如果没有之前使用光耦的经验，那么在选用光耦限流及输出上拉电阻方面会耗费很多不必要的时间；且光耦的输出信号上升时间较长，在与数字I/O端口相接时，需另加施密特整形才能保证信号的波形符合标准，如在FPGA、DSP等系统中的应用。

ADM2483(＄3.6480)是内部集成了磁隔离通道和485收发器的芯片，内部集成的磁隔离通道原理与光耦不同，在输入输出端分别有编码解码电路和施密特整形电路，确保了输出波形的质量。

且磁隔离功耗仅为光耦的1/10，传输延时为ns级，从直流到高速信号的传输都具有超越光耦的性能优势。

内部集成的低功耗485收发器，信号传输速率可达500Kbps，后端总线可支持挂载256个节点。

具有真失效保护、电源监控以及热关断功能。

要实现隔离RS-485(＄14.5000)接口的电路设计只需在ADM2483(＄3.6480)的电源与地之间接一个104的去耦电容即可。

当然，DC-DC隔离电源是必不可少的。

其电路连接如下图：信号自收发电路信号自收发电路我们采用74HC14(＄0.0625)芯片，利用它的施密特波形翻转性能来控制RE、DE引脚，以实现信号的自收发。

其电路连接如下图：如图所示，MCU的发送信号经过施密特触发器反向后输给DE和RE脚，发送数据引脚TxD 接地。

工业485电路设计工业485电路设计是指在工业领域中使用的一种串行通信协议，它具有高可靠性、抗干扰能力强等特点，被广泛应用于自动化控制系统、电力系统、通信设备等领域。

本文将从工业485电路的基本原理、设计要点、典型应用等方面进行探讨。

一、工业485电路的基本原理工业485电路是基于RS-485标准的一种串行通信协议。

RS-485是一种差分信号传输标准，它采用了两根信号线进行数据传输，分别为正负两个信号线。

正信号线传输的是正逻辑电平，负信号线传输的是负逻辑电平。

由于采用了差分信号传输，工业485电路具有抗干扰能力强的特点，可以在噪声较大的工业环境中稳定运行。

二、工业485电路的设计要点1. 电路供电稳定：工业485电路的供电电压应稳定可靠，通常采用稳压电源进行供电。

2. 信号线布线合理：485通信线路的长度一般不超过1200米，应尽量减少信号线的长度，避免信号衰减。

3. 电路地线设计：485电路地线要与信号线分开设计，避免共地引起的干扰。

4. 电路保护措施：应在电路中设置过电压保护、过流保护等措施，保证电路的稳定性和安全性。

5. 选择合适的驱动芯片：工业485电路的驱动芯片应具备较高的驱动能力和抗干扰能力，常用的驱动芯片有MAX485、SN75176等。

三、工业485电路的典型应用1. 自动化控制系统：工业485电路常用于自动化控制系统中，实现各个控制设备之间的数据传输和通信。

通过485总线可以连接各个子设备，实现集中控制和监测。

2. 电力系统：工业485电路在电力系统中的应用广泛，可以用于电力监测、电力调度、电能计量等方面的数据传输和通信。

3. 通信设备：工业485电路也可以用于通信设备中，实现设备之间的数据传输和通信。

例如，工业以太网交换机、工业无线路由器等设备都可以采用工业485通信接口。

四、工业485电路的设计案例以某工业自动化控制系统为例，该系统包括多个控制设备和监测设备，需要实现设备之间的数据传输和通信。

RS485总线通信系统的设计及实现毕业论⽂本科学⽣毕业论⽂论⽂题⽬：RS485总线通信系统的设计与实现学院：年级：专业：姓名：学号：指导教师：摘要⽆论是⼯业控制还是信号测试领域，实现不同通讯协议的数据融合都有着迫切需要。

但是⽬前市场中存在的协议转换器只能满⾜两种协议之间的转换，如RS485转RS232，USB转RS485等，但是经常存在着多种数据总线并存的情况，因此研制多种总线协议转换的设备有着⽐较⼤的实际意义。

除此之外，⽬前接⼝标准的RS485总线通信协议不统⼀，需设计⼀个⾼效稳定的通信协议。

基于以上原因，本论⽂提出⼀种基于⾼速RS485的多总线通信系统。

整个系统包含多个RS485节点，各个节点包含的通讯接⼝包括RS232，RS485和USB，从⽽实现这三类总线的通讯协议的转换。

设计并实现了⼀种适⽤于微机和单⽚机之间串⾏通信的通信协议，采⽤RS485简便，通信可靠性⾼总线标准，可⽤于⼯业测控和控制现场。

实验结果表明，该通信协议是切实可⾏的，达到了预期的设计要求。

关键词RS485总线；主从式；多机通信；通信协议AbstractWhether in the field of industrial control or signal test, the achievement of data fusion which is based on different communication protocol is urgent needed. However, in the current market, protocol converter can only achieve conversion between two protocols, such as RS485 to RS232, USB to RS485 and so on. Cases of coexistence data bus, it has great practical significance to develop an equipment for protocol conversion among different buses.Based on the reasons above, a high-speed RS485-based multi-bus communication system is presented in this paper. The entire system which is used to realize the three categories of bus communication protocol conversion consists of someRS485 nodes, each node contains the communication interfaces including RS232, RS485 and USB. In the practical application, the number of nodes can be changed as required to formsystem, for achievement of data fusion between a variety of bus communication protocol.Key wordsRS485 bus; Serial Bus; Protocol Conversion; Communication protocol⽬录摘要............................................................................................................................. I Abstract .....................................................................................................................II 第⼀章绪论 (1)1.1 研究背景及意义 (1)1.2 RS485总线通信系统研究现状 (2)第⼆章RS485介绍 (4)2.1 RS485标准 (4)2.2 MAX485芯⽚介绍 (4)2.3 RS485总线组⽹⽅式 (5)2.4 RS485⽅式构成的多机通信原理 (5)第三章系统协议及硬件设计 (7)3.1 RS485通信协议设计 (7)3.1.1 物理层设计 (7)3.1.2 数据链路层设计 (8)3.1.3 应⽤层设计 (8)3.1.4 通信协议 (8)3.2 系统硬件设计 (10)3.2.1 PC与RS485总线的接⼝ (10)3.2.2 RS485⽅式构成的多机通信 (10)3.2.3 单⽚机与PC机串⾏通信系统构成 (11)第四章系统的软件实现 (12)4.1 上下位机的关系 (13)4.2 下位机通信软件的设计 (14)4.3 上位机通信软件的设计 (16)4.3.1 通信协议设计 (16)4.3.2 多机传输 (17)4.3.3 差错控制 (18)4.4 程序设计 (19)第五章系统问题解决措施 (20)5.1 总线隔离 (20)5.2 失效保护 (20)5.3 电磁⼲扰问题 (20)结论 (22)参考⽂献 (23)致 (24)第⼀章绪论所谓通信，不仅仅要实现数据的传输，更应该体现准确性，也称可靠性传输，最好具有⼀定的纠错和检错能⼒。

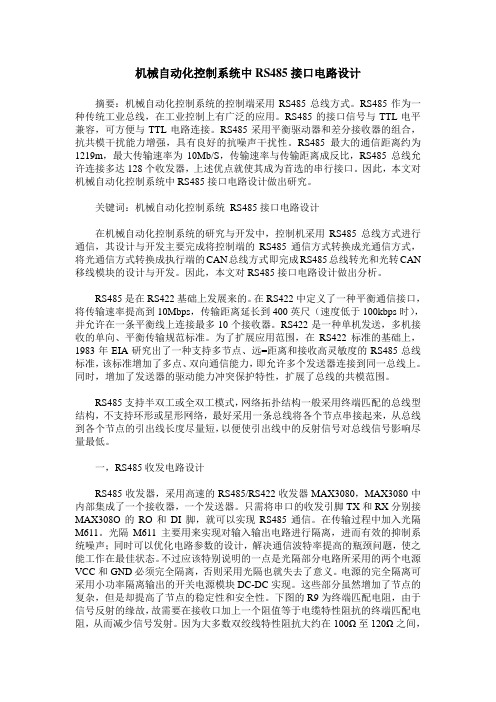

机械自动化控制系统中RS485接口电路设计摘要：机械自动化控制系统的控制端采用RS485总线方式。

RS485作为一种传统工业总线，在工业控制上有广泛的应用。

RS485的接口信号与TTL电平兼容，可方便与TTL电路连接。

RS485采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，具有良好的抗噪声干扰性。

RS485最大的通信距离约为1219m，最大传输速率为10Mb/S，传输速率与传输距离成反比，RS485总线允许连接多达128个收发器，上述优点就使其成为首选的串行接口。

因此，本文对机械自动化控制系统中RS485接口电路设计做出研究。

关键词：机械自动化控制系统RS485接口电路设计在机械自动化控制系统的研究与开发中，控制机采用RS485总线方式进行通信，其设计与开发主要完成将控制端的RS485通信方式转换成光通信方式，将光通信方式转换成执行端的CAN总线方式即完成RS485总线转光和光转CAN 移线模块的设计与开发。

因此，本文对RS485接口电路设计做出分析。

RS485是在RS422基础上发展来的。

在RS422中定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到400英尺（速度低于100kbps时），并允许在一条平衡线上连接最多10个接收器。

RS422是一种单机发送，多机接收的单向、平衡传输规范标准。

为了扩展应用范围，在RS422标准的基础上，1983年EIA研究出了一种支持多节点、远=距离和接收高灵敏度的RS485总线标准，该标准增加了多点、双向通信能力，即允许多个发送器连接到同一总线上。

同时，增加了发送器的驱动能力冲突保护特性，扩展了总线的共模范围。

RS485支持半双工或全双工模式，网络拓扑结构一般采用终端匹配的总线型结构，不支持环形或星形网络，最好采用一条总线将各个节点串接起来，从总线到各个节点的引出线长度尽量短，以便使引出线中的反射信号对总线信号影响尽量最低。

一，RS485收发电路设计RS485收发器，采用高速的RS485/RS422收发器MAX3080，MAX3080中内部集成了一个接收器，一个发送器。

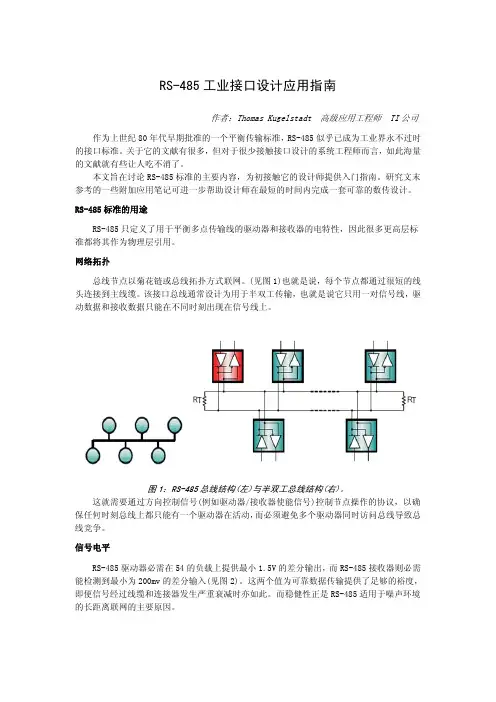

RS-485工业接口设计应用指南作者：Thomas Kugelstadt 高级应用工程师 TI公司作为上世纪80年代早期批准的一个平衡传输标准，RS-485似乎已成为工业界永不过时的接口标准。

关于它的文献有很多，但对于很少接触接口设计的系统工程师而言，如此海量的文献就有些让人吃不消了。

本文旨在讨论RS-485标准的主要内容，为初接触它的设计师提供入门指南。

研究文末参考的一些附加应用笔记可进一步帮助设计师在最短的时间内完成一套可靠的数传设计。

RS-485标准的用途RS-485只定义了用于平衡多点传输线的驱动器和接收器的电特性，因此很多更高层标准都将其作为物理层引用。

网络拓扑总线节点以菊花链或总线拓扑方式联网。

(见图1)也就是说，每个节点都通过很短的线头连接到主线缆。

该接口总线通常设计为用于半双工传输，也就是说它只用一对信号线，驱动数据和接收数据只能在不同时刻出现在信号线上。

图1：RS-485总线结构(左)与半双工总线结构(右)。

这就需要通过方向控制信号(例如驱动器/接收器使能信号)控制节点操作的协议，以确保任何时刻总线上都只能有一个驱动器在活动，而必须避免多个驱动器同时访问总线导致总线竞争。

信号电平RS-485驱动器必需在54的负载上提供最小1.5V的差分输出，而RS-485接收器则必需能检测到最小为200mv的差分输入(见图2)。

这两个值为可靠数据传输提供了足够的裕度，即便信号经过线缆和连接器发生严重衰减时亦如此。

而稳健性正是RS-485适用于噪声环境的长距离联网的主要原因。

图2：RS-485规定的最小总线信号电平。

线缆类型在双绞线上传送差分信号为RS-485应用带来了很大好处。

这是因为外部噪声源产生的噪声总是等量耦合进两根信号线中，属于共模噪声，而这能在差分接收器的输入处就被抑制掉。

工业用RS-485线缆是特性阻抗为120和22AWG的塑封非屏蔽双绞线。

图3所示为一对用于半双工网络的UTP线缆的横截面。

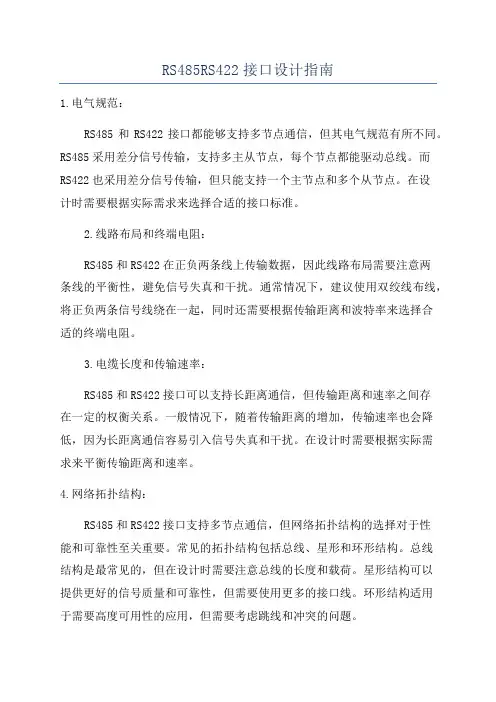

RS485RS422接口设计指南1.电气规范：RS485和RS422接口都能够支持多节点通信，但其电气规范有所不同。

RS485采用差分信号传输，支持多主从节点，每个节点都能驱动总线。

而RS422也采用差分信号传输，但只能支持一个主节点和多个从节点。

在设计时需要根据实际需求来选择合适的接口标准。

2.线路布局和终端电阻：RS485和RS422在正负两条线上传输数据，因此线路布局需要注意两条线的平衡性，避免信号失真和干扰。

通常情况下，建议使用双绞线布线，将正负两条信号线绕在一起，同时还需要根据传输距离和波特率来选择合适的终端电阻。

3.电缆长度和传输速率：RS485和RS422接口可以支持长距离通信，但传输距离和速率之间存在一定的权衡关系。

一般情况下，随着传输距离的增加，传输速率也会降低，因为长距离通信容易引入信号失真和干扰。

在设计时需要根据实际需求来平衡传输距离和速率。

4.网络拓扑结构：RS485和RS422接口支持多节点通信，但网络拓扑结构的选择对于性能和可靠性至关重要。

常见的拓扑结构包括总线、星形和环形结构。

总线结构是最常见的，但在设计时需要注意总线的长度和载荷。

星形结构可以提供更好的信号质量和可靠性，但需要使用更多的接口线。

环形结构适用于需要高度可用性的应用，但需要考虑跳线和冲突的问题。

5.保护措施：由于工业环境中存在噪声、干扰和电磁辐射等因素，对于RS485和RS422接口的保护非常重要。

常见的保护措施包括使用抗干扰电缆、合适的终端电阻、过压保护电路和隔离电路。

这些措施可以提高系统的稳定性和抗干扰性能。

综上所述，RS485和RS422接口设计需要考虑电气规范、线路布局、终端电阻、电缆长度、传输速率、网络拓扑结构和保护措施等因素。

合理的设计和工程实践可以确保系统的可靠性和性能。

RS232／RS485／RS422通信设计指南RS232是一种常见的串行通信标准，广泛应用于个人电脑和外设之间的数据传输。

RS232通信线路使用单端信号线，其中一条线负责传输数据，另一条线负责传输与数据相对应的信号。

为了消除数据传输过程中的干扰，RS232还定义了数据传输时序和电气特性。

与RS232相比，RS485是一种更灵活和可靠的串行通信标准，用于长距离、多节点数据传输。

RS485通过差分传输来抵抗电磁干扰，可以支持最多32个节点。

因此，RS485常用于工业自动化控制、楼宇自动化和智能家居等领域。

RS485通信系统的设计原则包括以下几个方面。

首先，选择合适的线缆，常用的有双绞线和屏蔽双绞线。

此外，设计时需要考虑通信距离和波特率的关系，通常距离越远，则波特率越低。

另外，还需要考虑终端电阻的设置，以确保信号质量和数据传输可靠性。

RS422是一种双向、差分传输的串行通信标准，用于高速数据传输和长距离通信。

RS422可以支持最多10个节点，是一种理想的通信标准，适用于对数据传输速度和抗干扰能力有较高要求的应用场景。

在RS422通信系统的设计过程中，需要考虑以下几个方面。

首先，选择合适的线缆和连接器，屏蔽双绞线和DB9连接器是常见的选择。

其次，应根据通信距离和波特率选择适当的终端电阻，并确保电缆主线和对称线的长度相等，以防止信号失真。

此外，由于RS422支持双向通信，需要考虑数据收发方向及数据格式的约定。

总结而言，RS232、RS485和RS422是常见的串行通信标准，用于不同应用场景的数据传输。

在设计这些通信系统时，需要考虑适当的线缆和连接器选择、通信距离、波特率、终端电阻设置以及数据收发方向等因素。

通过遵循这些设计原则，可以确保通信系统的稳定性、可靠性和性能。

rs485接口设计要点和调试方法一、RS485接口设计要点：1.基本电气参数：RS485接口是一种基于差分传输的串行通信接口，能够实现远距离和高速传输。

在设计RS485接口时，需要考虑以下基本电气参数：a.差分电平：RS485采用差分信号传输，所以需要在接口电路中设置一个电平变换器，将逻辑电平转换为差分电平。

通常差分电平为正负两个电平，例如：+5V和-5V。

b.带宽：RS485接口的带宽决定了其传输速率和信号质量。

在设计时需要根据实际需求选择合适的带宽。

c.驱动能力：RS485接口通常需要驱动一定数量的设备，因此需要考虑驱动电流和输出功率等参数，以确保信号传输稳定和可靠。

2.线路特性：a.线路长度：RS485接口支持较长的通信距离，但实际可靠距离受到多种因素的影响，如传输速率、电缆类型和环境干扰等。

因此，在设计RS485接口时需要考虑通信距离的限制，并根据需求选择合适的电缆类型和衰减补偿方法。

b.终端电阻：RS485通信线路需要在两端分别加上120欧姆的终端电阻，以确保信号有效的传输和防止信号反射。

c.屏蔽和抗干扰措施：RS485接口在电气环境中可能会受到较强的干扰，如电磁辐射和电磁感应等。

为了提高信号质量和抗干扰能力，可以采用屏蔽电缆、引入滤波电路和设置适当的接地措施。

3.通信协议：a.数据格式：RS485接口支持多种数据格式，包括：ASCII码、二进制码和Modbus等。

在设计接口时需要根据实际应用场景选择合适的数据格式。

b.通信速率：RS485接口支持多种通信速率，通常为几百kbps至几Mbps。

在设计接口时，需要根据实际需求选择合适的通信速率，并确保接口电路的传输带宽足够以支持所选择的速率。

c.错误检测和纠正：RS485接口在数据传输过程中可能会出现错误，例如位错误、校验错误和帧错误等。

为了提高通信的可靠性，可以采用差错检测和纠正机制，如CRC校验等。

二、RS485接口调试方法：1.硬件调试：a.接线检查：首先需要检查接线是否正确连接，包括数据传输线、终端电阻和供电电路等。
