多层陶瓷电容器应用与可靠性研究

多层陶瓷电容一、什么是多层陶瓷电容？多层陶瓷电容（MLCC）是一种常见的电子元件，用于电路中的信号整形、滤波、耦合和终端阻抗匹配等应用。

其基本结构由多层陶瓷薄片和金属电极堆叠而成，其中陶瓷层作为电介质存储能量，金属电极用于连接电路。

多层陶瓷电容具有高容量密度、低电阻、优异的高频性能和稳定性等特点。

二、多层陶瓷电容的分类多层陶瓷电容根据其材料、结构和电容量可以进行分类。

2.1 材料分类•标准陶瓷电容：以镁钛酸钡（BaTiO3）为基础材料，具有较高的介电常数和良好的温度稳定性。

标准陶瓷电容广泛应用于消费电子产品和工业设备中。

•超低温陶瓷电容：添加稀土元素或其他添加剂，可以显著降低介电常数和温度系数，提高电容在低温环境下的稳定性，适用于航天航空等极端环境中的应用。

•超高温陶瓷电容：采用高熔点材料制备，可以在高温环境中保持稳定性，适用于汽车引擎、电源模块等高温环境的电子设备。

2.2 结构分类•X7R结构：具有一定的介电常数、温度系数和电压稳定性，是最常用的结构。

适用于大部分一般性的应用场景。

•X5R结构：与X7R相比，具有更高的介电常数和更大的温度系数。

适用于电容量较大且要求高温环境稳定性的应用。

•X8R结构：具有较低的温度系数和良好的高温稳定性，适用于高温环境的电路设计。

2.3 电容量分类多层陶瓷电容的电容量范围广泛，从几皮法到数百微法不等。

根据具体应用需求，选择合适的电容量是确保电路性能稳定的重要因素。

三、多层陶瓷电容的特性多层陶瓷电容具有以下几个重要的特性：3.1 高容量密度多层陶瓷电容的高容量密度使得在有限的空间内可以存储更多的能量，满足电路的需求，对于体积要求敏感的应用十分重要。

3.2 低电阻多层陶瓷电容具有较低的ESR（Equivalent Series Resistance），使其在高频条件下具有良好的电流响应能力。

这使得它适用于需要高频稳定性和低噪声的电路设计。

3.3 高频性能多层陶瓷电容具有优异的高频性能，可以在高频条件下保持稳定的电容值和低损耗。

什么是多层片式瓷介电容器((MLCC)
多层瓷介电容器(MLCC)---简称片式电容器,是由印好电极（内电极）的陶
瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在
芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫
独石电容器。

片式电容器除有电容器“隔直通交”的通性特点外，其还有体积小，比容大，寿命长，可靠性高，适合表面安装等特点。

•随着世界电子行业的飞速发展，作为电子行业的基础元件，片式电容器也以惊人的速度向前发展，•
每年以10%～15%的速度递增。

目前，世界片式电容的需求量在2000 亿支以上，70%出自日本，其次是欧美和东南亚（含中国）。

随着片容产品可靠性和集成度的提高，其使用的范围越来越广，•广泛地应用于各种军民用电子整机和电子设备。

如电脑、电话、程控交换机、精密的测试仪器、雷达通信等。

片式电容器的基本结构简单的平行板电容器的基本结构是由一个绝缘的中间
介质层加外两个导电的金属电极，基本结构如下：
因此，多层片式陶瓷电容器的结构主要包括三大部分：陶瓷介质，金属内电极，金属外电极。

而多层片式陶瓷电容器它是一个多层叠合的结构，简单地说
它是由多个简单平行板电容器的并联体。

图3-实物结构图
片式电容的发展趋势
为了满足电子整机不断向小型化、大容量化、•高可靠性和低成本的方向发展。

多层片式电容器也随之迅速向前发展：种类不断增加，•体积不断缩小，性能不断提高，技术不断进步，材料不断更新，•轻薄短小系列产品已趋向于。

陶瓷电容104陶瓷电容104是一种采用陶瓷材料制成的电子元器件，具有良好的电性能和可靠性。

在各种电子产品、通信设备、汽车电子和工业控制等领域得到了广泛应用。

本文将从陶瓷电容104的性能特点、应用领域、选择方法以及采购与存储注意事项等方面进行详细介绍。

一、陶瓷电容104的概述陶瓷电容104是依据IEC 60384-1标准生产的一种多层陶瓷电容器，具有高可靠性、低损耗、宽工作温度范围、良好的抗干扰性能以及体积小、重量轻等优点。

它采用陶瓷介质材料，在外加电压作用下，能够在两个电极之间储存电荷。

二、陶瓷电容104的性能特点1.高可靠性：陶瓷电容104具有优异的耐电压、耐高温、耐酸碱性能，保证了其在各种环境下的稳定性。

2.低损耗：陶瓷电容104的损耗角正切值较低，使得其在高频应用中具有较高的性能。

3.宽工作温度范围：陶瓷电容104可以承受-55℃至+125℃的温度范围，适应各种恶劣环境。

4.良好的抗干扰性能：陶瓷电容104具有较高的绝缘电阻和容量稳定性，能够有效抑制电磁干扰。

5.体积小、重量轻：陶瓷电容104采用多层陶瓷技术，使得其体积和重量相对较小，有利于电子产品的轻量化。

三、陶瓷电容104的应用领域1.电子产品：如智能手机、平板电脑、电视等消费电子产品，陶瓷电容104用于滤波、耦合、旁路等电路。

2.通信设备：如基站、路由器等通信设备，陶瓷电容104用于射频电路的滤波、耦合等。

3.汽车电子：如发动机控制、车载娱乐系统等，陶瓷电容104用于电源滤波、信号处理等。

4.工业控制：如伺服系统、PLC等，陶瓷电容104用于抗干扰、滤波等。

四、如何选择合适的陶瓷电容1041.容量要求：根据电路设计需求，选择适当容值的陶瓷电容104。

2.工作电压：确保陶瓷电容104的工作电压大于电路中的最大电压。

3.温度稳定性：根据电路工作环境，选择能够承受相应温度范围的陶瓷电容104。

4.封装尺寸：根据电路板空间大小，选择合适尺寸的陶瓷电容104。

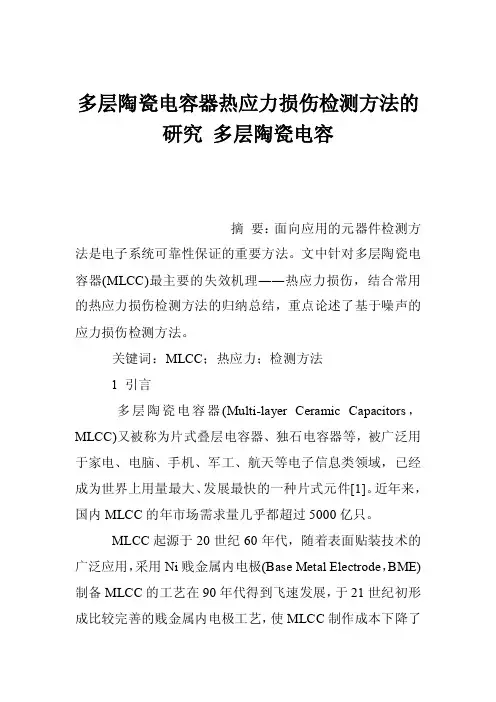

多层陶瓷电容器热应力损伤检测方法的研究多层陶瓷电容摘要：面向应用的元器件检测方法是电子系统可靠性保证的重要方法。

文中针对多层陶瓷电容器(MLCC)最主要的失效机理――热应力损伤，结合常用的热应力损伤检测方法的归纳总结，重点论述了基于噪声的应力损伤检测方法。

关键词：MLCC；热应力；检测方法1 引言多层陶瓷电容器(Multi-layer Ceramic Capacitors，MLCC)又被称为片式叠层电容器、独石电容器等，被广泛用于家电、电脑、手机、军工、航天等电子信息类领域，已经成为世界上用量最大、发展最快的一种片式元件[1]。

近年来，国内MLCC的年市场需求量几乎都超过5000亿只。

MLCC起源于20世纪60年代，随着表面贴装技术的广泛应用，采用Ni贱金属内电极(Base Metal Electrode，BME)制备MLCC的工艺在90年代得到飞速发展，于21世纪初形成比较完善的贱金属内电极工艺，使MLCC制作成本下降了70%以上[2]。

在小型化方面每两三年就出现一个新的规格，在容量方面则不断追求更薄介质和更高介质层数，使MLCC 在近十年来不断推出更大容量的产品。

我国MLCC起步较晚，MLCC生产技术和工艺相对落后，国产MLCC多数为低端产品[3]。

由于国际上对我国进行知识产权技术封锁，国内自主研发技术还处于相对弱势，而商用MLCC特别是低成本MLCC的市场竞争越来越激烈，利用检测技术来提高MLCC 产品的质量已成为一种必要的手段。

典型的MLCC多层介质结构由几百层陶瓷介质和金属电极交互叠加，高容量MLCC甚至可达上千层，由于陶瓷和金属电极的热膨胀系数不同，在热冲击、热循环等作用下，电极-介质接触界面很容易产生热应力，由此造成的损伤称为“热应力损伤”[4]。

研究表明仅热冲击这一种热应力造成的失效就占总失效产品的25%左右[5，6]。

由此可见，MLCC热应力损伤是一种重要的损伤模式。

因此，通过灵敏热应力损伤检测技术对存在热应力隐性失效的产品进行评估，可以保证MLCC的可靠性，具有重要的实用价值。

多层片式陶瓷电容器执行标准总规范：GB/T2693-2001《电子设备用固定电容器第1部分：总规范》分规范：GB/T9324-1996《电子设备用固定电容器第10部分：分规范》GB/T9325-1996《电子设备用固定电容器第10部分：空白详细规范》分类介绍a、电解质种类容量温度特性是选用电介质种类的一个重要依据。

NPO（CG）：I类电介质，电气性能最稳定，基本上不随温度、电压、时间的改变；属超稳定型、低损耗电容材料类型，适用于对稳定性、可靠性要求较高的高频、特高频、甚高频的电路。

产品应用：振荡器、混频器、中频/高频/甚高频/超高频放大器、低噪声放大器、时间电路、高频滤波电路、高频耦合。

X7R（2X1）：II类电介质，电气性能较稳定，随温度、电压、时间的改变，其特有性能变化并不显著，属稳定型电容材料类型，适用于隔离、耦合、旁路、滤波电路及可靠性要求较高的中高频电路。

产品应用：电源（滤波、旁路）电路、时间电路、储能电路、中频/低频放大器（隔直、耦合、阻抗匹配），高频开关电源（S.P.S）、DC/DC变换器、滤波、旁路电路、隔直、阻抗匹配电路。

Y5V（2F4）：III类电介质，具有较高的介电常数，常用于生产比容比较大的、标称容量较高的大容量电容产品；由于其特有的电介质性能，因而能造出容量比NPO更大的电容器。

属低频通用型电容材料类型，由于成本较低，广泛用于对容量、损耗要求偏低的电路。

产品应用：电源滤波电路、隔直、阻抗匹配电路。

b、电容量与偏差电容量与偏差的选择取决于电路的要求，特别提示，在相同尺寸和容量规格下，偏差较大的电容器的价格相对便宜。

c、电压额定电压的选择也取决于电路本身的要求，电容的耐压虽然在设计时已有一定的安全系数，但电容器额定电压的选择仍须高于实际工作电压。

d、片状电容器的端头电极：片状电容器端头电极的选择至关重要！全银端头：生产工艺简单、成本较低，耐焊性较差、端头物理强度也低，焊接时温度要适当，焊接速度要快，否则会出现银锡熔融现象而损坏端头。

mlcc 陶瓷电容MLCC陶瓷电容是一种常见的电子元器件，广泛应用于电子设备中。

本文将从MLCC陶瓷电容的概述、特点、应用领域和未来发展等方面进行介绍。

一、概述MLCC陶瓷电容（Multilayer Ceramic Capacitor）是一种以陶瓷为介质的电容器。

它由多层金属电极和陶瓷层交替堆叠组成，外部封装常用的材料有瓷、塑料等。

MLCC陶瓷电容的制造工艺相对简单，成本较低，因此被广泛应用于各种电子设备中。

二、特点1. 小型化：MLCC陶瓷电容的体积小，重量轻，可以满足电子设备对体积要求的需求。

2. 高可靠性：由于采用陶瓷材料，MLCC陶瓷电容具有较高的耐压能力和抗震性能，能够在各种恶劣环境下稳定工作。

3. 容量大：MLCC陶瓷电容的层间绝缘性能好，可以实现较大的电容量。

4. 高频性能好：MLCC陶瓷电容具有快速充放电能力，适用于高频电路的需求。

5. 低损耗：MLCC陶瓷电容的介质损耗小，能够提供较好的信号传输效果。

三、应用领域1. 通信设备：MLCC陶瓷电容广泛应用于移动通信设备、卫星通信设备等，用于滤波、耦合、终端匹配等功能。

2. 汽车电子：MLCC陶瓷电容可以用于汽车电子系统中的脉冲抑制、滤波、稳压等功能，提高汽车电子系统的可靠性。

3. 家电产品：MLCC陶瓷电容被应用于电视、空调、冰箱等家电产品中，用于降噪、滤波、稳压等功能。

4. 工业控制：MLCC陶瓷电容可以应用于各种工业控制设备中，如PLC、变频器、电机驱动器等，用于电源滤波、稳压等功能。

四、未来发展随着电子设备的不断发展和进步，对MLCC陶瓷电容的要求也越来越高。

未来的发展方向主要包括以下几个方面：1. 小型化：随着电子设备的微型化趋势，MLCC陶瓷电容将继续朝着体积更小、重量更轻的方向发展。

2. 高频性能：随着无线通信技术的快速发展，对高频性能要求越来越高，MLCC陶瓷电容需要进一步提高其工作频率范围和快速充放电能力。

3. 高温环境适应性：随着电子设备在高温环境下的应用增多，MLCC 陶瓷电容需要具备更好的高温稳定性和耐热性能。

陶瓷多层贴片电容介绍陶瓷多层贴片电容是一种常见的被广泛应用于电子设备中的电子元器件。

它具有小型化、高容量、高可靠性等特点，被广泛应用于通信设备、计算机、家电等领域。

本文将详细介绍陶瓷多层贴片电容的结构、工作原理、特点以及应用场景。

结构陶瓷多层贴片电容由多个薄片状电介质层和导电层交替堆叠而成。

每个电介质层由陶瓷材料制成，通常采用的材料有二氧化铁、二氧化钛等。

导电层使用金属材料，如银、铜等。

这些层通过烧结工艺粘结在一起，形成一个整体的结构。

最后，通过电极连接，将电容片与外部电路连接。

工作原理陶瓷多层贴片电容的工作原理基于电介质的极化现象。

当外加电压施加到电容上时，电介质中的极化现象会导致电容器两端产生电场。

电介质的极化可以分为电子极化和离子极化两种方式。

在电容器中，电子极化主要发生在导电层附近，离子极化主要发生在电介质层中。

特点陶瓷多层贴片电容具有以下特点：1.小型化：由于采用多层堆叠的结构，陶瓷多层贴片电容的体积相对较小，适合在空间有限的电子设备中使用。

2.高容量：由于电介质层的多层堆叠，陶瓷多层贴片电容的容量相对较大，可以提供较高的电容值。

3.高可靠性：陶瓷材料具有良好的耐高温、耐湿、耐振动等性能，使得陶瓷多层贴片电容具有较高的可靠性。

4.低失真：陶瓷多层贴片电容具有低失真的特点，适用于对信号传输质量要求较高的应用场景。

应用场景陶瓷多层贴片电容广泛应用于以下领域：1.通信设备：在手机、无线网络设备等通信设备中，陶瓷多层贴片电容被用于信号滤波、耦合和去耦等电路中，提高设备的性能和稳定性。

2.计算机：在计算机主板、显卡等设备中，陶瓷多层贴片电容被用于电源滤波、稳压等电路中，提供稳定的电源供应。

3.家电：在电视、音响等家用电器中，陶瓷多层贴片电容被用于音频放大电路、电源滤波等电路中，提高音质和设备的稳定性。

4.汽车电子：在汽车电子设备中，陶瓷多层贴片电容被用于电源管理、传感器信号处理等电路中，提高汽车电子设备的性能和可靠性。
