TSGR7001-2013压力容器定期检验规则
- 格式:pptx
- 大小:1.56 MB
- 文档页数:240
TSG R7001-2004-11-4压力容器定期检验规则Pressure Vessels Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2004年6月23日目录第一章总则 (1)第二章年度检查 (3)第三章全面检验 (9)第四章耐压试验 (17)第五章安全状况等级评定 (19)第六章附则 (24)附件一移动式压力容器定期检验附加要求 (26)附件二医用氧舱定期检验要求 (34)附件三安全阀校验要求 (47)附录1 压力容器年度检查报告 (52)附录2 压力容器全面检验报告 (55)附录3 耐压试验报告 (75)附录4 特种设备检验意见通知书 (76)压力容器定期检验规则第一章总则第一条为了保证在用压力容器定期检验工作的质量,确保压力容器安全运行,防止事故发生,根据《特种设备安全监察条例》、《压力容器安全技术监察规程》(以下简称《容规》)的有关规定,制定本规则。
第二条本规则适用于属于《容规》适用范围的压力容器的年度检查和定期检验。
其中,在用罐车(以下简称罐车)、在用罐式集装箱(以下简称罐式集装箱)的年度检查和定期检验,除符合本规则正文的有关要求外,还应当遵照本规则附件一《移动式压力容器定期检验附加要求》的规定。
第三条年度检查,是指为了确保压力容器在检验周期内的安全而实施的运行过程中的在线检查,每年至少一次。
固定式压力容器的年度检查可以由使用单位的压力容器专业人员进行,也可以由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验检测机构(以下简称检验机构)持证的压力容器检验人员进行。
第四条压力容器定期检验工作包括全面检验和耐压试验。
(一)全机检验是指压力容器停机时的检验。
全面检验应当由检验机构进行。
其检验周期为:1、安全状况等级为1、2级的,一般每6年一次;2、安全状况等级为3级的,一般3~6年一次;3、安全状况等级为4级的,其检验周期由检验机构确定。
《压力容器监督检验规则》(TSG R7004—2013)江苏省特种设备安全监督检验研究院缪春生2014年3月目录一、背景资料二、修订原则三、主要变化四、条文释义五、附件说明六、展望一、背景资料1.压力容器的高参数、大型化的发展趋势和安全监察理念的变化,对压力容器的本质安全要求提高了,项目表的形式难以体现监检内容。
——高强度材料使用对安全性能的影响;——新技术、新结构的使用。
2.相关安全技术规范的修改,对监检工作提出了更高要求——安全技术规范对安全要求的提高(如安全系数降低带来的变化)——《固容规》要求对焊接工艺评定过程进行监检3.监检现状与责任追究的双重压力,取消过于刚性的要求,明确监检内容的呼声。
——监检方式的讨论,驻厂吗?人员能力要求提高——现象分析,如假的材料质量证明书的讨论落地拨高二、修订原则1.适应相关法律法规标准及安全技术规范的原则2.坚持监督检验属于法定检验的原则3.强调企业是产品质量的主体责任者原则4.基于产品质量计划(或检验计划)确定监检项目的原则5.提高监督检验有效性、可操作性原则6.质量保证体系实施状况监控常态化原则7.方便企业、服务企业发展的原则8.兼顾国际发展,具有中国特色的原则三、主要变化1.总体结构变化分为两个层次,即:正文和附件。
第一章:总则第二章:通用要求第三章:制造监检基本要求第四章:安装、改造和修理监检基本要求第五章:附则附件包括了非金属容器、医用氧舱、储气井、进口容器、批量制造、质量体系评价要求和表格。
(简要说明为什么列这些附件)三、主要变化2. 理念变化—引入符合性验证(评定)的理念,监检是符合性验证过程,职责讨论:交警与代驾—采用在质量计划中确定监督检验项目的方法替代项目表—“A类、B类”两种监检方式修改为“A类、B类、C类”三种方式—质量体系实施情况抽查方式的变化三、主要变化3. 适用范围及相应内容的增加—增加:压力容器安装、修理改造监督检验;—增加:地下储气井、进口压力容器、批量制造监督检验;—增加了“采用新材料、新技术、新工艺”的监督检验要求;(第二十三条、第二十五条)—增加了“材料标记移植、组对与装配、焊接过程”等现场监督检验项目(B类)—增加了现场热处理的监检要求(第三十九条)三、主要变化4. 调整或者细化明确部分监检要求—修订将“设计图样的审查”修改为“设计文件的审查”,并明确设计文件审查的监检内容;—修改了焊接产品试件、热处理试件的监督检验要求,强调了对试件的现场检查;—修改了无损检测的监检要求—修改“安全附件”的监督检验项目修改为“安全泄放装置”—修改焊接、外观及几何尺寸、耐压试验、泄漏试验和出厂资料审查的监检要求。
TSG特种设备安全技术规范 TSG R7001-2013压力容器定期检验规则Pressure Vessel Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2013年1月16日前言2009年11月,国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)下达修订《压力容器定期检验规则》(以下简称定检规)的任务书,2010年1月,中国特种设备检测研究院(以下简称中国特检院)组织有关专家成立修订工作组,在北京召开第一次会议,讨论定检规修订的原则、重点内容及主要问题,并且就修订工作进行了具体分工,制定了修订工作时间表。
2010年5月,工作组在合肥召开了第二次会议,经过讨论,形成了定检规征求意见稿。
2010年6月,特种设备局以质检特}[2010]31号文征求意见。
2010年10月,工作组根据征求的意见,研究处理形成送审稿。
在修订过程中,特种设备局还多次.与工作组召开专题会议,研讨定检规修订过程中的重大问题。
2010年11月,特种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议,工作组根据审议意见修改后形成了报批稿。
2013年1月16日,本规则由国家质检总局批准颁布。
本次修订工作的基本原则,与《特种设备安全监察条例》、《固定式压力容器安全技术监察规程》(TSG 80004)和《移动式压力容器安全技术监察规程》(TSG 80005)协调一致;根据5年来的实际使用情况以及行业发展,调整、完善不适应的内容,新增加附件E非金属及非金属衬里压力容器定期检验专项要求;明确定期检验的性质、定位及检验周期的含义,按国家质检总局及信息化工作要求,统一检验结论及结论报告内容;理清使用单位、,检验机构、监察机构的义务;明确检验机构、检验人员的义务与分工;在考虑基本安全要求的基础上,建立基于损伤模式、失效模式制定针对性检验方案的思想,突出检验项目的针对性、有效性、科学性;为新检验检测技术、评定方法的应用,给出渠道;吸纳成熟的科技成果,理清与常规检验方法的关系;方便企业,服务于企业的发展;兼顾国际发展,具有中国特色;安全技术规范与相应标准协调一致,为在用设备检验标准的制定留出接口。

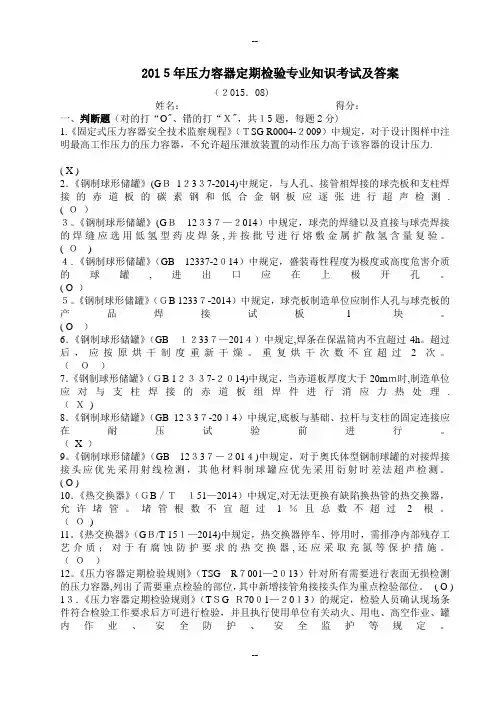

2015年压力容器定期检验专业知识考试及答案(2015.08)姓名:得分:一、判断题(对的打“O"、错的打“X",共15题,每题2分)1.《固定式压力容器安全技术监察规程》(TSG R0004-2009)中规定,对于设计图样中注明最高工作压力的压力容器,不允许超压泄放装置的动作压力高于该容器的设计压力. ( X )2.《钢制球形储罐》(GB12337-2014)中规定,与人孔、接管相焊接的球壳板和支柱焊接的赤道板的碳素钢和低合金钢板应逐张进行超声检测. ( O)3。
《钢制球形储罐》(GB12337—2014)中规定,球壳的焊缝以及直接与球壳焊接的焊缝应选用低氢型药皮焊条,并按批号进行熔敷金属扩散氢含量复验。
( O)4.《钢制球形储罐》(GB12337-2014)中规定,盛装毒性程度为极度或高度危害介质的球罐,进出口应在上极开孔。
( O )5。
《钢制球形储罐》(GB 12337-2014)中规定,球壳板制造单位应制作人孔与球壳板的产品焊接试板1块。
( O)6.《钢制球形储罐》(GB12337—2014)中规定,焊条在保温筒内不宜超过4h。
超过后,应按原烘干制度重新干燥。
重复烘干次数不宜超过2次。
(O)7.《钢制球形储罐》(GB 12337-2014)中规定,当赤道板厚度大于20mm时,制造单位应对与支柱焊接的赤道板组焊件进行消应力热处理.(X)8.《钢制球形储罐》(GB 12337-2014)中规定,底板与基础、拉杆与支柱的固定连接应在耐压试验前进行。
(X )9。
《钢制球形储罐》(GB12337-2014)中规定,对于奥氏体型钢制球罐的对接焊接接头应优先采用射线检测,其他材料制球罐应优先采用衍射时差法超声检测。
( O )10.《热交换器》(GB/T151—2014)中规定,对无法更换有缺陷换热管的热交换器,允许堵管。
堵管根数不宜超过1%且总数不超过2根。
(O)11。
《热交换器》(GB/T 151—2014)中规定,热交换器停车、停用时,需排净内部残存工艺介质;对于有腐蚀防护要求的热交换器,还应采取充氮等保护措施。

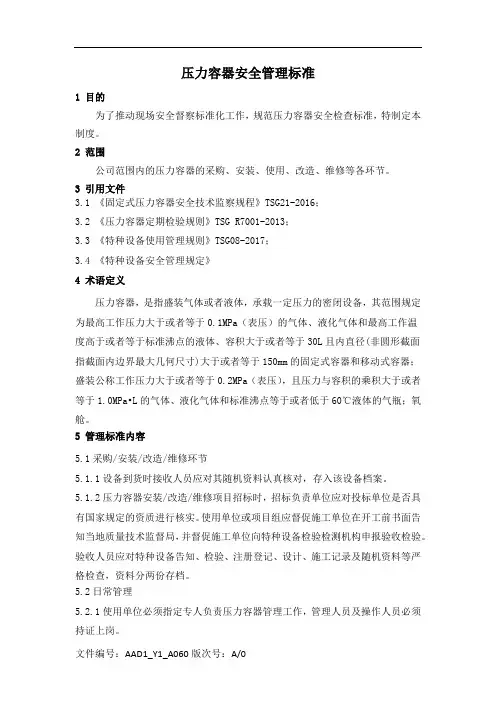

压力容器安全管理标准1 目的为了推动现场安全督察标准化工作,规范压力容器安全检查标准,特制定本制度。
2 范围公司范围内的压力容器的采购、安装、使用、改造、维修等各环节。
3 引用文件3.1 《固定式压力容器安全技术监察规程》TSG21-2016;3.2 《压力容器定期检验规则》TSG R7001-2013;3.3 《特种设备使用管理规则》TSG08-2017;3.4 《特种设备安全管理规定》4 术语定义压力容器,是指盛装气体或者液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器;盛装公称工作压力大于或者等于0.2MPa(表压),且压力与容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶;氧舱。
5 管理标准内容5.1采购/安装/改造/维修环节5.1.1设备到货时接收人员应对其随机资料认真核对,存入该设备档案。
5.1.2压力容器安装/改造/维修项目招标时,招标负责单位应对投标单位是否具有国家规定的资质进行核实。
使用单位或项目组应督促施工单位在开工前书面告知当地质量技术监督局,并督促施工单位向特种设备检验检测机构申报验收检验。
验收人员应对特种设备告知、检验、注册登记、设计、施工记录及随机资料等严格检查,资料分两份存档。
5.2日常管理5.2.1使用单位必须指定专人负责压力容器管理工作,管理人员及操作人员必须持证上岗。
5.2.2建立完善压力容器管理制度、安全技术操作规程及事故应急救援预案。
5.2.3将压力容器安全培训和应急演练纳入工作安卫培训及应急演练计划中。
5.2.4对到期特种设备报检、更新特种设备台帐,保证特种设备的安全使用。
5.2.5安全保护装置及有关附属仪表要进行定期校验、检修,并作出记录。
TSG 特种设备安全技术规范TSG R7001-2004-11-4压力容器定期检验规则Pressure Vessels Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2004年6月23日目录第一章总则 (1)第二章年度检查 (3)第三章全面检验 (9)第四章耐压试验 (17)第五章安全状况等级评定 (19)第六章附则 (24)附件一移动式压力容器定期检验附加要求 (26)附件二医用氧舱定期检验要求 (34)附件三安全阀校验要求 (47)附录1 压力容器年度检查报告 (52)附录2 压力容器全面检验报告 (55)附录3 耐压试验报告 (75)附录4 特种设备检验意见通知书 (76)压力容器定期检验规则第一章总则第一条为了保证在用压力容器定期检验工作的质量,确保压力容器安全运行,防止事故发生,根据《特种设备安全监察条例》、《压力容器安全技术监察规程》(以下简称《容规》)的有关规定,制定本规则。
第二条本规则适用于属于《容规》适用范围的压力容器的年度检查和定期检验。
其中,在用罐车(以下简称罐车)、在用罐式集装箱(以下简称罐式集装箱)的年度检查和定期检验,除符合本规则正文的有关要求外,还应当遵照本规则附件一《移动式压力容器定期检验附加要求》的规定。
第三条年度检查,是指为了确保压力容器在检验周期内的安全而实施的运行过程中的在线检查,每年至少一次。
固定式压力容器的年度检查可以由使用单位的压力容器专业人员进行,也可以由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验检测机构(以下简称检验机构)持证的压力容器检验人员进行。
第四条压力容器定期检验工作包括全面检验和耐压试验。
(一)全机检验是指压力容器停机时的检验。
全面检验应当由检验机构进行。
其检验周期为:1、安全状况等级为1、2级的,一般每6年一次;2、安全状况等级为3级的,一般3~6年一次;3、安全状况等级为4级的,其检验周期由检验机构确定。
