圆弧齿锥齿轮计算公式

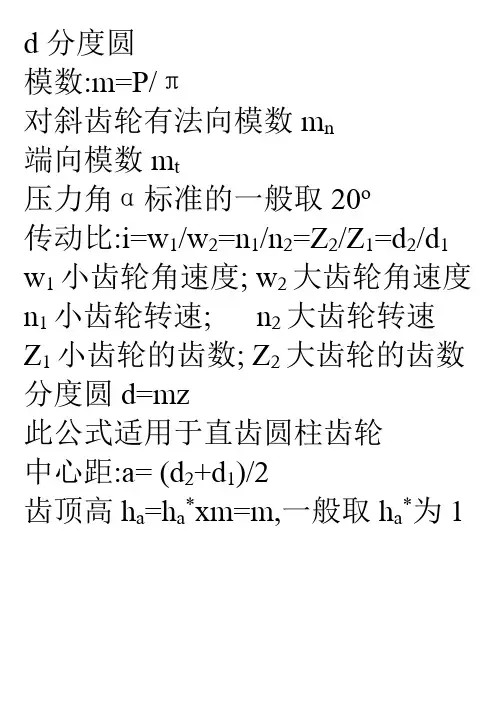

圆弧齿锥齿轮计算公式：
1
大端分度圆d
d1=Z1m,d2=Z2m
2
分锥角δ
δ1=arctan(Z1/Z2）,δ2=90-δ1
3
锥距R
R=d1/2sinδ1=d2/2sinδ2
4
齿距p
p=πm
5
齿高h
h=(2ha*+c＊)m
6
齿顶高ha
ha=（ha*+x)m
7
齿根高hf
hf=（ha＊+c*-x)m
8
顶隙c
c=c*m
9
齿根角θf
θf1=arctg（hf1/R），θf2=arctg（hf2/R)
10
齿顶角θa
θa1=θf2,θa2=θf1（等顶隙收缩齿)
11
顶锥角δa
δa1=δ1+θf2,δa2=δ2+θf1
12
根锥角δf
δf1=δ1—θf1，δf2=δ2—θf2
13
顶圆直径da
da1=d1+2ha1cosδ1，da2=d2+2ha2cosδ2,
14
分锥顶点至轮冠距离Ak
Ak1=d2/2—ha1sinδ1,=d1/2—ha2sinδ2
15
齿宽中点分度圆直径dm
dm1=d1-bsinδ1，dm2=d2-bsinδ2
16
齿宽中点模数mm
mm=dm1/z1=dm2/z2
17
中点分度圆法向齿厚smn
smn=（0.5πcosβm+2xtanα+xt)mm
18
中点法向齿厚半角ψmn
ψmn=smnsinδcos2βm/dm
19
中点分圆法向弦齿厚smn
smn=smn(1—ψmn2/6）
20
中点分圆法向弦齿高ham
ham=ha—btanθa/2+smnψmn/4
21
当量齿数Zv
Zv=Z/cosδcos3βm
22
端面重合度εα
εα=［Z1（tanαvat1—tanαt）/cosδ1
+Z2(tanαvat2-tanαt)/cosδ2］/2π
其中:tanαt=(tanα/cosβm)
cosαvat=[Zcosαt/(Z+2（ha＊+x)cosδ）］
εα=1.297
23
齿线重合度εβ
εβ=btanβmπ/mm
24
总重合度
ε=(εα2+εβ2）1/2
关于弧半径：
求 扇 形 弧 半 径
扇 形 弧 即 指 整 个 圆 圈 中 的 一 部 分. 通 常 的 已 知 条 件 是
由 水 平 线 除 ２ 组 成 的 大 边 和 以 垂 直 线 组 成 的 小 边. 如
图：
这 类 制 作，在 各 种 场 合 都 时 有 所 见。
如 弧 形 门 斗； 展 览 会 招 牌 板； 弧 形桌 面 等。 再 大 的 如 跨 路
国 庆 日 牌 楼节 庆 布 置 中 的 彩 虹 插 图； 大 会 主 台 背 板 等. 一
个 平 面 半 圆， 其 中 心 垂 直 线， 等 于 水 平 线 的 一 半。
若 垂 直 线 小 于 水 平 线 的 一 半，这 个 半 圆 的 半 径 长 度 与圆
心 必 在 水 平 线 以 下。 这 时， 我 们 就 得 求 出 上 述 半 径
长 度， 才 好 施 工。
这 里 介 绍 的， 是 通 过 简 易 的 数 学 计 算 方 法， 能 快 速，准 确 地 求 出 所 要 的 半 径 长 度。
求 半 径 公 式：
半 径 长 度＝（ 大 边 自 乘÷ 小＋ 小）÷2 例: 有 一 招 牌 板 如 图：
其 水 平 长 度 为3000mm， 垂 直 长 度 为500mm. 因 为 大边＝ 水 平
总 长÷2， 所 以 大 边＝3000÷2＝1500 我 们 把 数 字 代 入：
半 径＝（1500 x1500÷500＋500）÷2
＝5000÷2
＝2500 即 为 半 径 的 值
初 用 科 学 计 算 机 的 工 友 ， 可 能 在 自 乘 时 ， 把 1500按 两 次
其 实 是 可 以 省 却 的 ， 即 按 1500后 ， 按 x=， 答 案 也 是 一
样。 现 在 我 把 这 题 的 按 键 次 序 排 列 如 下 :
〖 １５００ｘ＝÷５００＋５００＝÷２＝〗
半 径 求 出 后， 具 体 施 工 如 下：
1. 铺 一 片 要 施 工 的 三 合 板, 取 水 平 长 度 为3000， 垂 直 约900, 如 图：
2。 从 中 点c 画 一 直 线， 长 度 为2500 到r 点即 为 半 径 位。或 以ab 点 为 中 心，以 半 径 为 长 度， 划 线 交 叉 于r 点， 也 可 作 为 半
径 位.
3。 用 一 细 板 条,取2500 位 固 定 于r 点然 后 沿ab 点 划 弧， 即 为
所 要 弧 形。
再 举 一 例： 某 公 司 在 酒 店 开 常 年分 销 商 大 会，舞 台 上 设
一 背 板,如 图：
其 水 平 线 为6000，垂 直 线 为2200,试 求 其 半 径.
半 径 长 度＝（ 大 边 自 乘÷ 小＋ 小）÷2 先 求 大 边 长＝ 水 平 线÷2＝6000÷2＝3000
代 入 式 里 即：
半 径 长 度＝（3000 自 乘÷2200＋2200)÷2
＝6291÷2＝3145mm， 即 它 的 半 径 长 度。 而 圆 心 位 置 等 于3145－2200，＝945 即 在 水 平 中 点 以 下945mm。 以 下 是 运 算 科 学 计
算 机时 的 按 键 次 序:
〖3000 x = ÷ 2200 + 2200 ÷2 〗＝3145。
