1 附件1

检查周期表

序号 表格名称 检查周期 备注

1 接地电阻测试记录表 半年一次 施工单位自检，工程公司抽检

2 漏电保护器漏电动作参数测试记录表 季度一次 施工单位自检，工程公司抽检

3 配电箱进场箱体检查验收表

配电箱进场电器装置检查验收表 初次进场 在配电箱进场时施工单位自检用，不合要求的配电箱施工单位需自行整改

4 配电箱安装检查验收表 送电前 配电箱在施工现场安装时施工单位自检用

5 一级配电箱电缆线路安装检查验收表 送电前 一级箱电缆线路敷设时施工单位自检用

9 电工安装、巡检、维修、拆除工作记录表 每天 作为临时用电组织设计内容，工程公司随机抽检

10 特种作业人员登记表 长期 作为临时用电组织设计内容，工程公司随机抽检

注：工程公司每月对现场进行一次安全检查，其中包括对施工单位自检资料齐全性和符合性的检查；同时在用电申请批准之后的送电检查时，若施工单位已建成的供电网络无自检记录，工程公司不予送电。 少年易学老难成，一寸光阴不可轻 - 百度文库

2 附件2：

接地电阻测试记录表

公司名称：

序号 接地类别 测试部位、对象 仪表型号 气候条件 测试平均值（Ω）

少年易学老难成，一寸光阴不可轻 - 百度文库

3

:测试人： 测试日期：

注：接地类别分为工作接地（<4Ω）、塔吊接地（<4Ω）、防雷接地（<10Ω）、重复接地（<10Ω）、设备接地（按设备的要求执行，并应在设备名称旁注明接地标准阻值及引用标准）

4 漏电保护器漏电动作参数测试记录表

公司名称： 配电箱编号：

开关编号 整定值

Ramp ×1 250mA

×5 测试时间 测试人 备注

电流（mA） 时间（ms）

5

动作特性的验证：将测试仪调至Ramp档位，让测试电流缓慢的增长到IΔn，读取开关断开时的剩余电流值。开关应在IΔno至IΔn之间断开。（IΔno一般情况下为IΔn的一半）

分断时间的测量：将测试仪调至X1档位，仪器突加IΔn的漏电电流。a:非延时型IΔn<30mA的开关,最大分断时间应<100ms；b:非延时型IΔn>30mA的开关，最大分断时间应<200ms；c:延时型开关最大分断时间应小于规定延时时间加200ms。

极限动作时间的测量：a:非延时型IΔn<30mA的开关,仪器突加250mA的漏电电流，最大分断时间应<40ms；b:非延时型IΔn>30mA的开关，将测试仪调至X5档位，仪器突加5IΔn的漏电电流，最大分断时间应<40ms；c:延时型开关，将测试仪调至X5档位，仪器突加5IΔn的漏电电流，最大分断时间应不小于规定延时时间的50%，但不应大于规定延时时间加40ms。

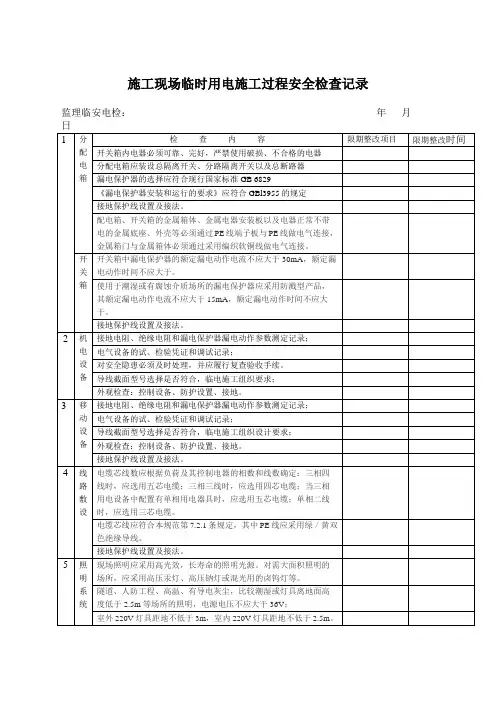

配电箱进场箱体检查验收表

公司名称： 验收表编号：

配电箱名称编号

执行标准规范 JGJ 46-2005 施工现场临时用电安全技术规范 8.1节

序号 检查项目 检查结果

1 采用标准统一的箱体，箱体采用冷轧钢板或阻燃绝缘材料制作，配电箱钢板

6 厚度大于1.5mm，开关箱钢板厚度大于1.2mm，箱体表面有防腐处理

2 相线A、B、C相序的绝缘颜色依次为黄、绿、红，N线的绝缘颜色为淡蓝色或黑色，PE线为黄绿双色。

3 箱内的电器应先安装在金属或非木质绝缘阻燃电器安装板上，然后方可整体紧固在箱体内；

金属电器安装板与金属箱体应做电气连接。

4 箱内的电器应按其规定位置紧固在电器安装板上，不得歪斜和松动

5 配电箱的电器安装板上必须设PE线端子排，总开关为3极开关时须设N线端子排，并做符号标记，严禁混用；N线端子板必须与金属安装板绝缘，PE线端子板必须与金属安装板做电气连接

进出线中的PE线必须通过PE线端子板连接，N线必须通过N线端子板连接

6 金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱必须做电气连接

7 箱体尺寸应与箱内电器的数量和尺寸相适应，详见规范的“表8.1.14”

8 导线的进线口和出线口应设在箱体的下底面，进 出线口有封堵，且进、出线口有护口保护

9 箱体外形结构应能防雨、防尘

10 配电箱内侧贴有系统图，每个开关回路有编号；箱门外侧有配电箱编号、责任人联系方式

问题处理意见

7

验收签字栏

安全部门： 使用部门：

年 月 日 年 月 日

工程公司：

年 月 日

注：该表用于承包商配电箱进场自检验收用，验收表背后附上配电箱系统图

8 配电箱进场电器装置检查验收表

公司名称： 验收表编号：

配电箱名称编号

执行标准规范 JGJ 46-2005 施工现场临时用电安全技术规范 8.2节

序号 检查项目 检查结果

1 箱内电器必须可靠、完好，严禁使用破损、不合格的电器

2 总配电箱应装设电压表、总电流表、带电指示灯及其他需要的仪表；装设电流互感器时，其二次回路必须与PE线有一个连接点，且严禁断开电路

3 总配电箱总路设置总隔离开关以及总断路器，分配电箱总路设置总断路器

总配电箱和分配电箱分路设置分路断路器

总配电箱和分配电箱的漏电保护可设置在总路，也可设置在各分路中

4 插座配电箱总路设置总断路器，分路设置分路漏电断路器，漏电电流整定值不大于30mA，动作时间不大于0.1s

插座配电箱通过快速防水插座向各种小型电动工具馈电

5 开关箱的电器配置与接线应与用电设备负荷类别相适应，详见规范附录C

开关箱必须装设断路器，以及漏电保护器

开关箱严格执行“一机一闸一漏一箱”原则

容量大于3kW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其他启动控制装置

开关箱中各种开关电器的额定值和动作整定值应与其控制用电设备的额定值和特性相适应。通用电动机开关箱中的规格可按规范附录C选配

6 电焊机所在回路应有二次降压漏电保护装置

7 漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致

8 漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品；当选用辅助电源故障时不能自动断

9 开的辅助电源型（电子式）产品时，应同时设置缺相保护

9 箱内操作部分不得有带电裸露部分，设备罩盖齐全

10 总开关电器的额定值、动作整定值应与分路相适应

11 各回路开关标识齐全

问题处理意见

验收签字栏

安全部门： 使用部门：

工程公司：

注：该表用于承包商配电箱进场自检验收用，验收表背后附上配电箱系统图

10 配电箱安装检查验收表

公司名称： 验收表编号：

配电箱编号 安装地点

用途 负荷容量（kW）

执行标准规范 JGJ 46-2005 施工现场临时用电安全技术规范

安装人员 安装时间

安装检查记录

序号 检查项目 检查结果

1 安装端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m；移动式配电箱、开关箱应装设在坚固、稳定的支架上，其的中心点与地面的垂直距离宜为0.8-1.6m。

2 室外配电箱、开关箱的防台措施需到位，箱体能防雨、防尘

3 安装在不易被碰撞、物击、水淹、土埋的场所，附近无易燃、易爆、腐蚀性物品

4 周围有足够的检修空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草

5 一级箱和二级箱需设置重复接地，接地电阻小于10Ω

6 进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡在箱体上，排列整齐，不与箱体直接接触。进出线电缆应挂电缆牌，标明电缆去向。

7 移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，且不得有接头。

8 配电箱、开关箱应有名称或编号、负责人姓名、负责人联系方式、用途、分路标记及系统接线图等，同时箱门应配锁。

9 进、出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触

10 照明、动力合一的配电箱必须分别装设开关或插座，插座标明电压等级

11 11 每台用电设备必须有各自专门的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）

12 导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外漏带电部分

13 使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s

问题处理意见

验收签字栏

安装人员： 安全部门：

年 月 日 年 月 日

工程公司：

年 月 日

12 一级配电箱电缆线路安装检查验收表

公司名称：

线路名称 电缆型号

电缆长度 负荷容量（kW）

执行的标准规范

安装人员 安装时间

安装检查记录

序号 检查项目 检查结果

1 电缆直埋时埋深大于0.7m，并铺沙盖砖保护

2 直埋电缆在穿越易受机械损害、腐蚀场所及引出地面时是否采用保护管

3 电缆通过道路穿管埋设

4 埋地电缆接头处有防水措施

5 进入箱式变电站的电缆或电缆管在敷设完成后将管口封堵

7 电源电缆沿钢结构、脚手架等敷设时，应有警示标志，在电缆易受外力损伤处加保护措施

8 当电缆与热力管道及热力设备相平行、交叉时采取隔热措施，保持安全距离

9 电缆路径应有电缆标志桩标明电缆走向

10 其它

问题处理意见
