阳极硬质氧化

.

’.

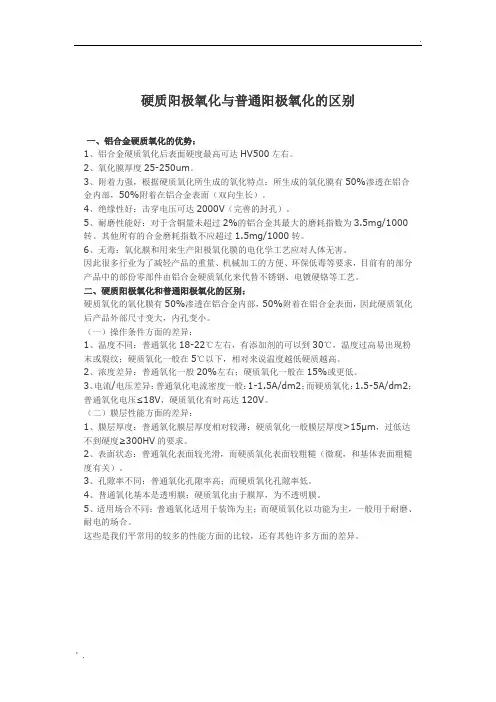

硬质阳极氧化与普通阳极氧化的区别

一、铝合金硬质氧化的优势：

1、铝合金硬质氧化后表面硬度最高可达HV500左右。

2、氧化膜厚度25-250um。

3、附着力强，根据硬质氧化所生成的氧化特点：所生成的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面（双向生长）。

4、绝缘性好：击穿电压可达2000V（完善的封孔）。

5、耐磨性能好：对于含铜量未超过2%的铝合金其最大的磨耗指数为3.5mg/1000转。其他所有的合金磨耗指数不应超过1.5mg/1000转。

6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应对人体无害。

因此很多行业为了减轻产品的重量、机械加工的方便、环保低毒等要求，目前有的部分产品中的部份零部件由铝合金硬质氧化来代替不锈钢、电镀硬铬等工艺。

二、硬质阳极氧化和普通阳极氧化的区别：

硬质氧化的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面，因此硬质氧化后产品外部尺寸变大，内孔变小。

（一）操作条件方面的差异：

1、温度不同：普通氧化18-22℃左右，有添加剂的可以到30℃，温度过高易出现粉末或裂纹；硬质氧化一般在5℃以下，相对来说温度越低硬质越高。

2、浓度差异：普通氧化一般20%左右；硬质氧化一般在15%或更低。

3、电流/电压差异：普通氧化电流密度一般：1-1.5A/dm2；而硬质氧化：1.5-5A/dm2；普通氧化电压≤18V，硬质氧化有时高达120V。

（二）膜层性能方面的差异：

1、膜层厚度：普通氧化膜层厚度相对较薄；硬质氧化一般膜层厚度>15μm，过低达不到硬度≥300HV的要求。

2、表面状态：普通氧化表面较光滑，而硬质氧化表面较粗糙（微观，和基体表面粗糙度有关）。

3、孔隙率不同：普通氧化孔隙率高；而硬质氧化孔隙率低。

4、普通氧化基本是透明膜；硬质氧化由于膜厚，为不透明膜。

5、适用场合不同：普通氧化适用于装饰为主；而硬质氧化以功能为主，一般用于耐磨、耐电的场合。

铝合金阳极氧化和硬质氧化的区别

# 铝合金阳极氧化和硬质氧化的区别

嘿，伙计们！今天咱们来聊聊那个老生常谈的问题：铝合金阳极氧化和硬质氧化到底有啥区别？别急，听我慢慢道来。

得说说“铝合金阳极氧化”，这可是个大事儿！就像给金属穿上一层闪闪发光的外衣，让它变得硬邦邦、亮晶晶的。这玩意儿可不是盖的，它能让铝合金变得更耐磨、耐腐蚀，甚至还能防指纹呢！想象一下，你的手机或者笔记本电脑表面就像被施了魔法一样，既好看又实用。

再说说“硬质氧化”，这可是个技术活！跟铝合金阳极氧化比起来，硬质氧化就像是给金属加了层金甲，让它变得更加坚硬、耐磨。不过，这玩意儿可不像铝合金阳极氧化那么简单，它需要更复杂的工艺和更高的成本。但话说回来，有了硬质氧化，那些精密仪器和工具就能更加耐用，使用寿命更长。

现在咱们来做个比较吧！铝合金阳极氧化就像是给金属穿上了一件华丽的外衣，而硬质氧化则是给它加了层金甲。虽然两者都让金属变得更加强大和耐用，但铝合金阳极氧化更适合日常使用，而硬质氧化则更适合那些需要高强度和耐磨性的专业场合。

铝合金阳极氧化和硬质氧化都是为了让金属变得更强大、更耐用，但它们各有各的特点和适用场景。如果你需要一件既美观又实用的物品，那么铝合金阳极氧化可能是更好的选择；如果你需要一件更加坚固耐用的工具或设备，那么硬质氧化就是你的不二之选。

好啦，今天的分享到此结束。希望这篇小文章能帮到你们了解铝合金阳极氧化和硬质氧化的区别。记得关注我，下次我们再聊更多有趣的话题哦！

硬质阳极氧化故障及解决

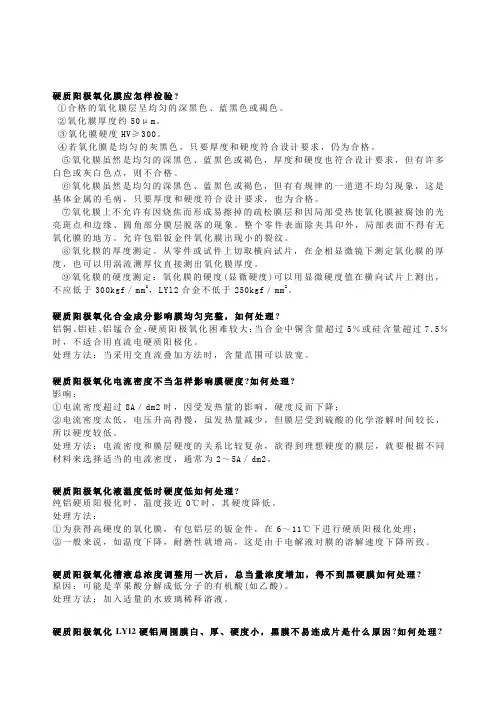

The manuscript was revised on the evening of 2021 硬质阳极氧化膜应怎样检验?

①合格的氧化膜层呈均匀的深黑色、蓝黑色或褐色。

②氧化膜厚度约50μm。

③氧化膜硬度HV≥300。

④若氧化膜是均匀的灰黑色，只要厚度和硬度符合设计要求，仍为合格。

⑤氧化膜虽然是均匀的深黑色、蓝黑色或褐色，厚度和硬度也符合设计要求，但有许多白色或灰白色点，则不合格。

⑥氧化膜虽然是均匀的深黑色、蓝黑色或褐色，但有有规律的一道道不均匀现象，这是基体金属的毛病，只要厚度和硬度符合设计要求，也为合格。

⑦氧化膜上不允许有因烧焦而形成易擦掉的疏松膜层和因局部受热使氧化膜被腐蚀的光亮斑点和边缘、圆角部分膜层脱落的现象。整个零件表面除夹具印外，局部表面不得有无氧化膜的地方。允许包铝钣金件氧化膜出现小的裂纹。

⑧氧化膜的厚度测定。从零件或试件上切取横向试片，在金相显微镜下测定氧化膜的厚度，也可以用涡流测厚仪直接测出氧化膜厚度。

⑨氧化膜的硬度测定：氧化膜的硬度(显微硬度)可以用显微硬度值在横向试片上测出，不应低于300kgf／mm2，LYl2合金不低于250kgf／mm2。

硬质阳极氧化合金成分影响膜均匀完整，如何处理?

铝铜、铝硅、铝锰合金，硬质阳极氧化困难较大；当合金中铜含量超过5％或硅含量超过7．5％时，不适合用直流电硬质阳极化。

处理方法：当采用交直流叠加方法时，含量范围可以放宽。

硬质阳极氧化电流密度不当怎样影响膜硬度如何处理

影响：

①电流密度超过8A／dm2时，因受发热量的影响，硬度反而下降；

②电流密度太低，电压升高得慢，虽发热量减少，但膜层受到硫酸的化学溶解时间较长，所以硬度较低。

处理方法：电流密度和膜层硬度的关系比较复杂，欲得到理想硬度的膜层，就要根据不同材料来选择适当的电流密度，通常为2～5A／dm2。

硬质阳极氧化膜应怎样检验?

①合格的氧化膜层呈均匀的深黑色、蓝黑色或褐色。

②氧化膜厚度约50μm。

③氧化膜硬度HV≥300。

④若氧化膜是均匀的灰黑色，只要厚度和硬度符合设计要求，仍为合格。

⑤氧化膜虽然是均匀的深黑色、蓝黑色或褐色，厚度和硬度也符合设计要求，但有许多白色或灰白色点，则不合格。

⑥氧化膜虽然是均匀的深黑色、蓝黑色或褐色，但有有规律的一道道不均匀现象，这是基体金属的毛病，只要厚度和硬度符合设计要求，也为合格。

⑦氧化膜上不允许有因烧焦而形成易擦掉的疏松膜层和因局部受热使氧化膜被腐蚀的光亮斑点和边缘、圆角部分膜层脱落的现象。整个零件表面除夹具印外，局部表面不得有无氧化膜的地方。允许包铝钣金件氧化膜出现小的裂纹。

⑧氧化膜的厚度测定。从零件或试件上切取横向试片，在金相显微镜下测定氧化膜的厚度，也可以用涡流测厚仪直接测出氧化膜厚度。

⑨氧化膜的硬度测定：氧化膜的硬度(显微硬度)可以用显微硬度值在横向试片上测出，不应低于300kgf／mm2，LYl2合金不低于250kgf／mm2。

硬质阳极氧化合金成分影响膜均匀完整，如何处理?

铝铜、铝硅、铝锰合金，硬质阳极氧化困难较大；当合金中铜含量超过5％或硅含量超过7．5％时，不适合用直流电硬质阳极化。

处理方法：当采用交直流叠加方法时，含量范围可以放宽。

硬质阳极氧化电流密度不当怎样影响膜硬度?如何处理?

影响：

①电流密度超过8A／dm2时，因受发热量的影响，硬度反而下降；

②电流密度太低，电压升高得慢，虽发热量减少，但膜层受到硫酸的化学溶解时间较长，所以硬度较低。

处理方法：电流密度和膜层硬度的关系比较复杂，欲得到理想硬度的膜层，就要根据不同材料来选择适当的电流密度，通常为2～5A／dm2。

硬质阳极氧化液温度低时硬度低如何处理?

纯铝硬质阳极化时，温度接近0℃时，其硬度降低。

处理方法：

①为获得高硬度的氧化膜，有包铝层的钣金件，在6～11℃下进行硬质阳极化处理；
