光整机的工作原理

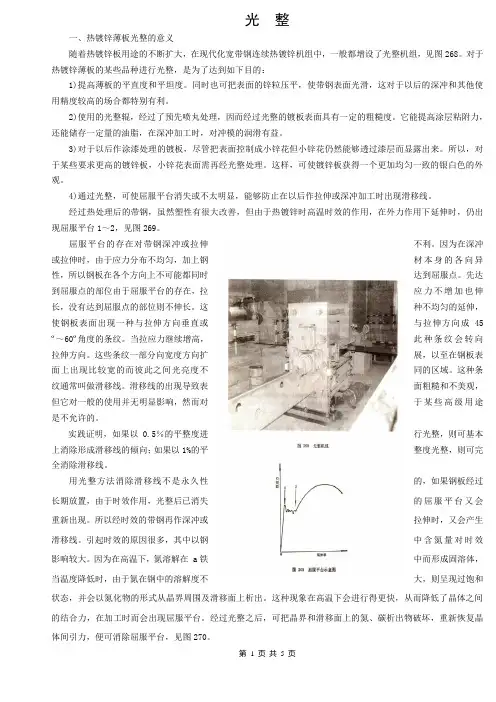

第 1 页 共 5 页 光 整

一、热镀锌薄板光整的意义

随着热镀锌板用途的不断扩大，在现代化宽带钢连续热镀锌机组中，一般都增设了光整机组，见图268。对于热镀锌薄板的某些品种进行光整，是为了达到如下目的：

1)提高薄板的平直度和平坦度。同时也可把表面的锌粒压平，使带钢表面光滑，这对于以后的深冲和其他使用精度较高的场合都特别有利。

2)使用的光整辊，经过了预先喷丸处理，因而经过光整的镀板表面具有一定的粗糙度。它能提高涂层粘附力，还能储存一定量的油脂，在深冲加工时，对冲模的润滑有益。

3)对于以后作涂漆处理的镀板，尽管把表面控制成小锌花但小锌花仍然能够透过漆层而显露出来。所以，对于某些要求更高的镀锌板，小锌花表面需再经光整处理。这样，可使镀锌板获得一个更加均匀一致的银白色的外观。

4)通过光整，可使屈服平台消失或不太明显，能够防止在以后作拉伸或深冲加工时出现滑移线。

经过热处理后的带钢，虽然塑性有很大改善，但由于热镀锌时高温时效的作用，在外力作用下延伸时，仍出现屈服平台1～2，见图269。

屈服平台的存在对带钢深冲或拉伸不利。因为在深冲或拉伸时，由于应力分布不均匀，加上钢材本身的各向异性，所以钢板在各个方向上不可能都同时达到屈服点。先达到屈服点的部位由于屈服平台的存在，拉应力不增加也伸长，没有达到屈服点的部位则不伸长。这种不均匀的延伸，使钢板表面出现一种与拉伸方向垂直或与拉伸方向成45º～60º角度的条纹。当拉应力继续增高，此种条纹会转向拉伸方向。这些条纹一部分向宽度方向扩展，以至在钢板表面上出现比较宽的而彼此之间光亮度不同的区域。这种条纹通常叫做滑移线。滑移线的出现导致表面粗糙和不美观，但它对一般的使用并无明显影响，然而对于某些高级用途是不允许的。

实践证明，如果以0.5％的平整度进行光整，则可基本上消除形成滑移线的倾向；如果以1%的平整度光整，则可完全消除滑移线。
