工程图尺寸标注简介

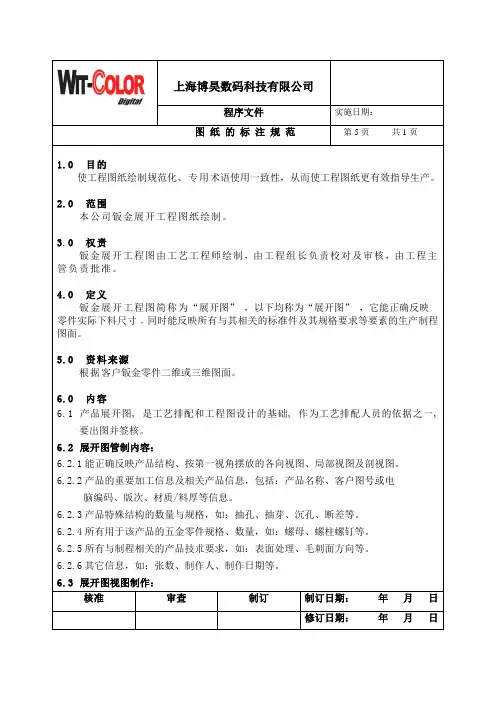

上海博昊数码科技有限公司

程序文件 实施日期：

图 纸 的 标 注 规 范 第5页 共1页

1.0 目的

使工程图纸绘制规范化、专用术语使用一致性，从而使工程图纸更有效指导生产。

2.0 范围

本公司钣金展开工程图纸绘制。

3.0 权责

钣金展开工程图由工艺工程师绘制，由工程组长负责校对及审核，由工程主管负责批准。

4.0 定义

钣金展开工程图简称为“展开图” ，以下均称为“展开图” ，它能正确反映

零件实际下料尺寸﹐同时能反映所有与其相关的标准件及其规格要求等要素的生产制程图面。

5.0 资料来源

根据客户钣金零件二维或三维图面。

6.0 内容

6.1 产品展开图, 是工艺排配和工程图设计的基础, 作为工艺排配人员的依据之一,

要出图并签核。

6.2 展开图管制内容：

6.2.1能正确反映产品结构、按第一视角摆放的各向视图、局部视图及剖视图。

6.2.2产品的重要加工信息及相关产品信息，包括：产品名称、客户图号或电

脑编码、版次、材质/料厚等信息。

6.2.3产品特殊结构的数量与规格，如：抽孔、抽芽、沉孔、断差等。

6.2.4所有用于该产品的五金零件规格、数量，如：螺母、螺柱螺钉等。

6.2.5所有与制程相关的产品技朮要求，如：表面处理、毛刺面方向等。

6.2.6其它信息，如：张数、制作人、制作日期等。

6.3 展开图视图制作：

核准 审查 制订 制订日期： 年 月 日

修订日期： 年 月 日

上海博昊数码科技有限公司

程序文件 实施日期：

图 纸 的 标 注 规 范 第5页 共2页

6.3.1展开图上各向视图应严格按照第一视角原则摆放。

6.3.2视图须能完整体现产品结构，并力求清晰简洁。

6.3.3必要时须采用放大视图或剖视图以达成产品结构的完整及清楚

6.3.4对于成型像素需作出其剖视图，如抽形﹑撕裂﹑凸点﹑凸包﹑五金件﹑断

-------------

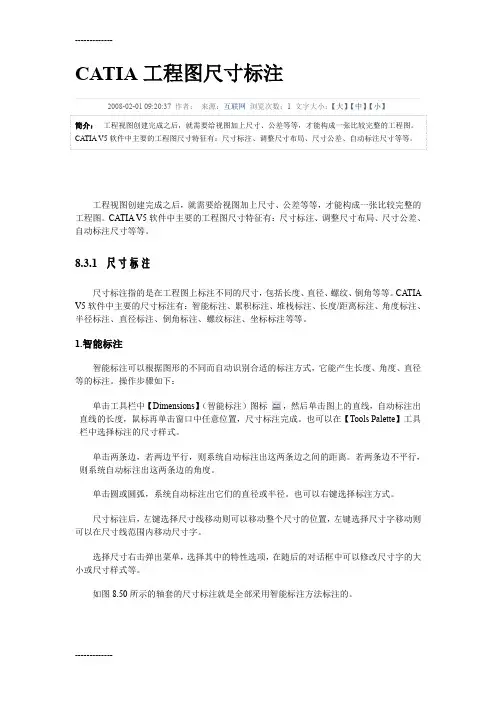

------------- CATIA工程图尺寸标注

2008-02-01 09:20:37

作者：

来源：互联网

浏览次数：1

文字大小：【大】【中】【小】

简介： 工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。

工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。

8.3.1 尺寸标注

尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。CATIA

V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。

1.智能标注

智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。操作步骤如下：

单击工具栏中【Dimensions】（智能标注）图标 ，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。也可以在【Tools Palette】工具栏中选择标注的尺寸样式。

单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。若两条边不平行，则系统自动标注出这两条边的角度。

单击圆或圆弧，系统自动标注出它们的直径或半径。也可以右键选择标注方式。

尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。

选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。

如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。 -------------

CAD工程图中的尺寸标注方法与技巧

在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。

1. 线性尺寸标注

线性尺寸标注用于表示直线或线段的长度。在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。在选择终点时，可以使用一些技巧来确保标注的准确和美观。例如，在选择终点时按住Shift键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。

2. 极坐标尺寸标注

极坐标尺寸标注用于表示圆形或弧形的半径或直径。在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。

3. 角度尺寸标注

角度尺寸标注用于表示直线或线段之间的夹角。在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。选择两条直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准确和美观。

4. 弯曲尺寸标注

弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。在进行弯曲尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基准点。选择起点和终点时，可以使用吸附功能确保标注的准确。选择基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注正确定位在曲线的最高点。

5. 面积尺寸标注

面积尺寸标注用于表示封闭图形的面积大小。在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。

SOLIDWORKS⼯程图尺⼨标注⼩技巧

⼀、⾃动标注SOLIDWORKS⾃动标注是⼀个很好⽤的功能，⽤“模型项⽬”⽣成的尺⼨还可以将⼯程图

中的尺⼨修改同步到三维模型。但是有的⼈会因为⽆法控制他的显⽰类型和它排布杂乱⽆

章⽽觉得这个功能很鸡肋。实际上以上两个问题都是很容易控制的。1、控制显⽰类型按⼤类分可以通过属性⾯板来控制显⽰。如下图：

如果是想控制单个尺⼨在⼯程图中使⽤“模型项⽬”时是否显⽰，则是在三维模型的尺⼨对话框中，点选如下图的按钮：

2、控制尺⼨的排布

有两个⽅法。

第⼀个是在“模型项⽬”的属性⾯板中去掉“在草图中使⽤尺⼨放置”的勾选

第⼆个是，⽣成尺⼨后，框选尺⼨，将⿏标移动到弹出的“尺⼨调⾊板”图标会⾃动弹出对话框，点击⾃动排序就可以了：

1.2.1

1.2.2

1.2.3⼆、调整智能尺⼨ ：

如上图，当点击⼀个智能尺⼨时，它有三处是可以重新调整的。标记1处，可以重新选择

附着的边线；标记2处，可以反转箭头；标记3处可以调整尺⼨显⽰位置。

三、局部视图直径标注

⽐如像⼀些瓶⼦的瓶⼝，需要在⼀个局部视图同时标注上直径，因为打印出来只有局部视

图上的标注才能看得清。当我们局部视图只有半个瓶⼝的时候，要标直径就⽆从下⼿

了。SOLIDWORKS教程以下是我的做法1、局部视图截取整个瓶⼝并标注

如下图：

3.1.1

2、修改直径尺⼨的显⽰先点击尺⼨线的右边，右键，选择“隐藏尺⼨线”：

3.2.1然后，点击剩下的延伸线，右键，选择“隐藏延伸线”：

3.2.2

3、修改局部视图尺⼨：

点击局部视图的边框，拖拽其改变⼤⼩：

四、快速寻找虚拟交点

在为⼀些包含圆⾓的产品标注的时候，我们需要找到虚拟交点以标注产品的最⼤外轮廓，这个

时候我们可以通过这样的⽅法找到虚拟交点。激活智能标注→右键点击需要相交的边线→选择“查找交叉点”→点击另⼀条边线。这样就可以找到两个不相交直线的虚拟交叉点

SOLIDWORKS视频教程 /
