高压旋喷桩施工方案

高压旋喷桩施工方案

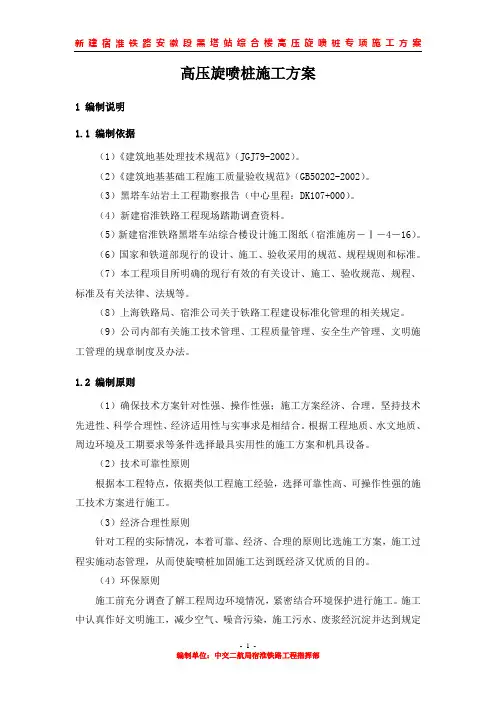

新建宿淮铁路安徽段黑塔站综合楼高压旋喷桩专项施工方案

- 1 -

编制单位：中交二航局宿淮铁路工程指挥部 高压旋喷桩施工方案

1 编制说明

1.1 编制依据

（1）《建筑地基处理技术规范》（JGJ79-2002）。

（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）。

（3）黑塔车站岩土工程勘察报告（中心里程：DK107+000）。

（4）新建宿淮铁路工程现场踏勘调查资料。

（5）新建宿淮铁路黑塔车站综合楼设计施工图纸（宿淮施房－Ⅰ－4－16）。

（6）国家和铁道部现行的设计、施工、验收采用的规范、规程规则和标准。

（7）本工程项目所明确的现行有效的有关设计、施工、验收规范、规程、标准及有关法律、法规等。

（8）上海铁路局、宿淮公司关于铁路工程建设标准化管理的相关规定。

（9）公司内部有关施工技术管理、工程质量管理、安全生产管理、文明施工管理的规章制度及办法。

1.2 编制原则

（1）确保技术方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。

（2）技术可靠性原则

根据本工程特点，依据类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。

（3）经济合理性原则

针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。

（4）环保原则

施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并达到规定新建宿淮铁路安徽段黑塔站综合楼高压旋喷桩专项施工方案

- 2 -

编制单位：中交二航局宿淮铁路工程指挥部 的标准后方可排放。

1.3 适用范围

本方案适用于新建宿淮铁路SHZH-1标段黑塔站综合楼工程复合地基加固。

(完整)高压旋喷桩施工方案及施工工艺

(完整)高压旋喷桩施工方案及施工工艺

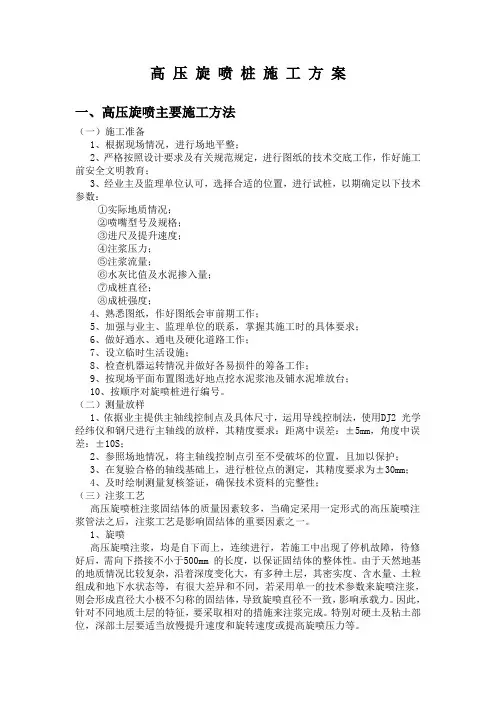

高 压 旋 喷 桩 施 工 方 案

一、高压旋喷主要施工方法

（一）施工准备

1、根据现场情况，进行场地平整；

2、严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育；

3、经业主及监理单位认可，选择合适的位置，进行试桩，以期确定以下技术参数：

①实际地质情况；

②喷嘴型号及规格；

③进尺及提升速度；

④注浆压力；

⑤注浆流量；

⑥水灰比值及水泥掺入量；

⑦成桩直径；

⑧成桩强度；

4、熟悉图纸，作好图纸会审前期工作；

5、加强与业主、监理单位的联系，掌握其施工时的具体要求；

6、做好通水、通电及硬化道路工作；

7、设立临时生活设施；

8、检查机器运转情况并做好各易损件的筹备工作；

9、按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台；

10、按顺序对旋喷桩进行编号。

（二）测量放样

1、依据业主提供主轴线控制点及具体尺寸，运用导线控制法，使用DJ2 光学经纬仪和钢尺进行主轴线的放样，其精度要求：距离中误差：±5mm，角度中误差：±10S；

2、参照场地情况，将主轴线控制点引至不受破坏的位置，且加以保护；

3、在复验合格的轴线基础上，进行桩位点的测定，其精度要求为±30mm；

4、及时绘制测量复核签证，确保技术资料的完整性；

（三）注浆工艺

高压旋喷桩注浆固结体的质量因素较多，当确定采用一定形式的高压旋喷注浆管法之后，注浆工艺是影响固结体的重要因素之一。

1、旋喷

高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修好后，需向下搭接不小于500mm 的长度，以保证固结体的整体性。由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等，有很大差异和不同，若采用单一的技术参数来旋喷注浆，则会形成直径大小极不匀称的固结体，导致旋喷直径不一致，影响承载力。因此，针对不同地质土层的特征，要采取相对的措施来注浆完成。特别对硬土及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等。 2、复喷

高压旋喷桩施工方案 2

高压旋喷桩施工方案 2

1 三环线~汤逊湖排水通道工程

高

压

旋

喷

桩

施

工

方

案

编制人：

审核人：

审批人：

2017年4月

2 目 录

一、编制说明

二、工程概况

三、管理机构及资源配置

四、施工部署

五、主要施工方法、工艺流程、控制要点

六、质量保证措施

七、安全保证措施

八、环境保证措施

九、旋喷桩施工应急预案

3 高压旋喷桩施工方案

一、 工程概况

建设单位：武汉地铁集团有限公司

勘察单位：武汉市政工程设计研究院有限责任公司

设计单位：武汉市政工程设计研究院有限责任公司

监理单位：北京磐石建设监理有限责任公司

施工单位：武汉市汉阳市政建设集团有限公司

三环线～汤逊湖排水通道工程, 本次工程新建排水通道，承接野芷湖车辆段南侧生活区的雨水以及上游南李东路的雨水通过雨水过街箱涵排入规划雨水滞留塘，并最终汇入汤逊湖。工程起点为南李东路（京广铁路），工程止点至文化大道，工程范围全长约1295m。

另外，为了配合地铁车辆段的建设，三环线下两条地面辅道也纳入本工程范围，地面辅道西起南李东路，东接文化大道地面道路，其中三环线北侧辅道（R线）长1348m；南侧（T线）长1258m。

雨水箱涵K0+070～RK0+190、K0+560～K0+660、RK0+864～Tk0+811处双口箱涵的下方采用600@500高压旋喷桩满堂加固处理。共有高压旋喷桩3622根，桩径D=600mm，桩长取10m，且桩端置于黏土①1或粉质黏土①2，进入深度不小于10m。加固后的复合地基承载力特征值不小于220KPa。

二、编制依据

1、《建筑地基处理技术规范》（JGJ79-2002）。

2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）。

3、岩土工程勘察报告。

4、工程现场踏勘调查资料。

高压旋喷桩施工方案(最终版)

高压旋喷桩施工方案(最终版)

南通中远川崎船舶工程有限公司

二期扩建船坞码头工程

高压旋喷桩施工方案

编制单位：中港三航局南通中远川崎公司

二期扩建船坞码头工程项目经理部

编制日期：2006年08月10日

1 1概述

1.1工程概况

本工程为南通中远川崎船坞工程有限公司二期扩建船坞码头工程，分为船坞和舾装码头，船坞有效尺度为500m×80m×13.3m,钢筋混凝土结构坞口，坞口范围113m×39m,采用高压旋喷桩止水及地基加固，其中高压旋喷注浆成桩止水的桩，环坞口处桩顶标高为-9.5m，底标高为-32.0m，桩长为22.5m,环水泵房处桩顶标高为-13.6m，底标高为-32.0m, 桩长为18.4m；高压旋喷注浆成桩地基加固的桩，环坞口处桩顶标高为-9.5m，底标高为-14.0m，桩长为4.5m,环水泵房处桩顶标高为-13.6m，底标高为-19.0m, 桩长为5.4m。高压旋喷桩桩径为1000mm，孔距为800mm，止水旋喷桩设2排，地基加固旋喷桩设4排。

1.2地形地貌

坞口区南侧为长江，坞口外边缘距防汛墙约16m。上游为南通远洋船务工程有限公司一期工程舾装码头，下游为姚港油库，施工泥面标高一般在＋5.3~＋6.1m。

1.3地下水位

根据勘察期间对地下水位的观测，钻孔内初见水位标高约＋3.6m，稳定潜水位在地表下+2.60m~+3.20m，水位年变幅1.50左右。

1.4地质条件

在勘探深度范围内可分为9个工程地质层，自上而下土层的分布及工程地质特性描述如下：

①-1层杂填土，杂色，松散不均匀，主要分布于拟建场地老厂区内，稍湿，含较多的建筑垃圾，夹有粉土和粉质粘土等，层厚一般1.00m~1.90m，平均层厚1.20m.

①-2 层素填土，灰黑色、灰色。分布于农田和老厂区杂填土层下，松软不均匀，以粉质粘土、粉土、粉砂、淤泥质粉质粘土为主要成分。老江堤与长江间存在冲填土，层厚0.4m~3.8m，平均层厚1.8m。

①-3层淤泥，灰黑色、黑色，分布于明、暗河底，流塑。层厚0.3m~2.00m。
