凸透镜成像规律及其应用

1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2、实验结论：（凸透镜成像规律）

物距 像的性质

像距 应用 倒、正 放、缩 虚、实 物与像位置

u>2f 倒 缩 实 物远像近 f

f

物近像远 v>2f 幻灯机

u

物近像远 /v/>u 放大镜

1、凸透镜到物体的距离大于2倍焦距时，成倒立、缩小的像。这个像是物体射向凸透镜的光经过凸透镜后会聚成的，能用光屏显现出来，叫做实像。照相机就是利用上面的原理制作的。

例题3：(2006 桂林)一次，小明在家写作业时在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。这是由于此时的水滴相当于一个凸透镜，图片上的文字经过水滴折射后形成一个放大的虚像（选填 “实”或“虚”）。

例4 (2006 南通) 在用光具座研究凸透镜成像规律的实验中：

(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为9cm．

(2)将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上．

(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、放大的实像．幻灯机就是利用这一成像规律工作的(填光学仪器)．

2、在用凸透镜成像的实验中，当物体到凸透镜的距离在2倍焦距和焦距之间时，成倒立、放大实像。幻灯机就是利用凸透镜能成倒立、放大的实像这个原理制成的。

实验表明，当物体到凸透镜的距离小于焦距时，成正立、放大的虚像。放大镜就是一个短焦距的凸透镜，靠近被观察的物体，用来观察物体正立放大的虚像。

三、堂上练习

1、（2006 内蒙）给你一个透镜，不知道是凸透镜还

是凹透镜，请你简要写出三种判断方法。

答：（1）放在阳光下，能把太阳光会聚于一

点的是凸透镜，否则是凹透镜

（2）用手摸，中间厚边缘薄的是凸透

镜；中间薄边缘厚的是凹透镜。

（3）看手指，能看粗的是凸透镜，否则是凹透镜

2、(2006 泰安)根据下面两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。

3、(2006襄樊)在圆形鱼缸中喂养着的鱼，看起来要比真实的鱼大，这是因为圆形鱼缸相当于一个凸透镜。

4、(2006 黑龙江)在森林里决不允许随地丢弃透明饮料瓶。这是由于雨水进入饮料瓶后相当于一个凸透镜，对太阳光有会聚作用，可能会导致森林火灾。

5、图13所示的四幅小图中正确表示周倩同学近视眼成像情况和矫正做法的是（B）

A、②① B、①③ C、②④ D、③④

第四章 物态变化

第一课时

1.温度是表示物体冷热程度的物理量，常用的温度计是根据液体的热胀冷缩制成的。

2.常用温度计的刻度是把冰水混合物的温度规定为0摄氏度；把在沸水的温度规定为100摄氏度。

3.常用温度计最小刻度是1℃；医用体温计的测量范围是从35℃到42℃；最小刻度是0.1℃摄氏度。

4.温度计要能正确使用，使用前首先要搞清它的量程和最小刻度值，使用它测水的温度时，要注意：(1)温度计的玻璃泡，不要碰到容器底或容器壁；(2) 要等温度计的示数稳定后再读数；(3)

读数时玻璃泡要继续留在水中，观察时视线与温度计的液柱相平。

5.物质由固态变为液态叫做熔化；反之从液态变为固态叫做凝固。熔化过程要吸热；凝固过程要放热

6.固体分为晶体和非晶体两类，对晶体来说熔化和凝固都有固定的温度，称为熔点和凝固点。

7.物质从液态变为气态称为汽化，而从气态变为液态称为液化。汽化要吸热，液化要放热。

8.沸腾与蒸发的不同点是：沸腾是在一定温度下，在液体内部同时发生的剧烈的汽化现象；液体的沸点与压强有关，压强增大液体的沸点升高。蒸发是在液体表面发生的汽化现象，它是在任何温度下都可以发生的。

9.影响蒸发的快慢的因素有：液体自身的温度，液体蒸发的表面积，液体表面附近的空气流动速度，液体蒸发的就越快。

10.所有的气体在增大压强的时候，都可以液化；在常温下可用压缩体积的方法使石油液化。

11.物质从固态直接变为气态叫做升华，而从气态直接变为固态称为凝华。

12.液化现象：

①水开后，壶嘴看见 “白气”（壶中汽化出水蒸气，遇到冷空气液化成小水珠）

②夏天自来水管和水缸上会“出汗”。（水管和水缸周围中的水蒸气遇冷液化成水珠）

13.升华：

升华现象： 图8 ①加热碘，可以看到有紫红色的碘蒸气出现。

②衣柜中防虫用的樟脑片，会慢慢变小，最后不见了。

③冬天，湿衣服放在户外会结冰，但最后也会晾干。（冰升华成水蒸气）

升华吸热：干冰可用来冷藏物品。（干冰是固态二氧化碳，升华成气态时，吸收大量热）

合集下载

专题35 凸透镜成像规律与应用(解析版)

专题35 凸透镜成像规律与应用(解析版)

第 1 页 共 20 页 专题35 凸透镜成像规律与应用

凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。

一、 凸透镜成像规律：

1、凸透镜静态成像规律

物距(u) u>2f u=2f f

像距(v) f2f

不成像 v>u

正倒 倒立 倒立 倒立 正立

大小 缩小 等大 放大 放大

虚实 实像 实像 实像 虚像

应用 照相机、

摄像机 测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜

特点 二倍焦距分大小 一倍焦距分虚实

物像位

置关系 物像异侧 物像异侧 物像异侧 物像同侧

成像

作图

也可以结合下图记忆：

例题1 （2021上海）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）

A．放大实像 B．放大虚像 C．等大实像 D．缩小实像

【答案】D。

【解析】凸透镜焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，物距大于二倍焦距，考点透视

迷津点拨与点对点讲练

第 2 页 共 20 页 根据凸透镜成像规律可知，此时成倒立、缩小的实像，选D。

【点拨】已知物距、像距或成像性质中的任意一项，都可以判断其他两项。另外，已知物距和像距的关系（常常以图的形式已知），也可以判断像的性质，u>v，成倒立、缩小的实像；当u

对点练：（2021江苏苏州高新区实验初级中学三模）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是______（选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动______cm，屏上即可再次成清晰的像。

【答案】放大 15。

【解析】当如图位置时，物距u=25cm，像距v=40cm，u

2、凸透镜成像动态规律：

（1）透镜位置不变，移动蜡烛、光屏：

凸透镜成像规律专题复习总结

凸透镜成像规律专题复习总结

【本讲教育信息】

一. 教学内容：

凸透镜成像规律专题复习总结

二. 教学过程：

（一）考点点拨：在初中光学部分中重点内容是光的直线传播，光的反射，光的折射。前两部分比较简单。难点在于光的折射之一部分，而光的折射部分中，凸透镜成像规律对于我们初中学生来说比较困难。那么本节课我们就重点复习、总结凸透镜成像规律。

（二）跨越障碍

<1>凸透镜成像规律怎样记忆

首先我们先复习一下凸透镜成像的规律：

（1）当u=2f时，凸透镜成倒立等大的实像，此时v=2f

（2）当u>2f时，凸透镜成倒立缩小的实像，此时f

（3）当f2f

（4）当u

（5）当u=f时，凸透镜不能成像。

2F F F 2F

[1]成实像时物和像的位置记忆

1、当物体在2f之外时，此时形成的是缩小的实像，像在1f-------2f之间。（注意观察一下像和物的位置，理解缩小的像时可以以人的眼睛为例，例如物体隔离我们远时，我们看到物体很小）

2、当物体在2f点上时，此时形成的是等大的实像。像也在2f点上。

3、当物体在1f------2f焦距之间时，此时形成放大的实像，像在2f之外。（注意观察一下此时像和物的位置，再和物距u>2f时相比较）

由上面1，2、3我们可以总结出物和像的位置关系，即物在2f之外时，像在1f----2f之间

物在1f------2f之间时，像在2f之外

物距u=2f时，像v=2f

所以为了便于记忆我们把成实像时物和像的位置称为“互异性”

成虚像时单独记忆就可以了。

例1. 凸透镜的焦距f=10cm，蜡烛原来放置在离凸透镜25cm的地方，当逐渐靠近12cm时，像距如何变化，以及像是怎么变化的？

点拨：凸透镜的焦距为f=10cm，

25cm>2f，此时成缩小的像，像在1f-----2f之间

2f>12cm>f，此时成放大的像，像在2f之外。

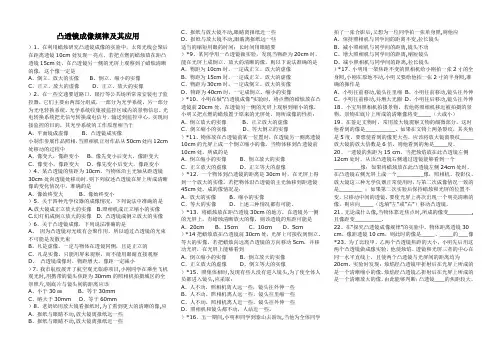

凸透镜成像规律及其应用练习题

凸透镜成像规律及其应用练习题

凸透镜成像规律及其应用

）1、在利用蜡烛研究凸透镜成像的实验中，太阳光线会聚后在距离透镜10cm处发现一亮点，若把点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是

A、倒立、放大的实像 B、倒立、缩小的实像

C、正立、放大的虚像 D、正立、放大的实像

）2、在一些交通要道路口、银行等公共场所常常安装电子监控器，它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息。光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的，其光学系统的工作原理相当于

A、平面镜成虚像 B、凸透镜成实像

小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中

A、像变大，像距变小 B、像先变小后变大，像距变大

C、像变小，像距变大 D、像先变小后变大，像距变小

）4、某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜处移动时，则下列叙述凸透镜在屏上所成清晰像的变化情况中，准确的是

A、像始终变大 B、像始终变小

）5、关于四种光学仪器的成像情况，下列说法中准确的是

A.放大镜成正立放大的实像 B.照相机成正立缩小的实像

C.幻灯机成倒立放大的实像 D. 凸透镜成倒立放大的实像

）6、关于凸透镜成像，下列说法准确的是

A、 因为凸透镜对光线有会聚作用，所以通过凸透镜的光束不可能是发散光束

B、凡是虚像，一定与物体在透镜同侧，且是正立的

C、凡是实像，只能用屏来观察，而不能用眼睛直接观察

D、 凸透镜成像时，物距增大，像距一定减小

）7、我市航校展开了航空观光旅游项目,小刚同学在乘坐飞机观光时,用携带的镜头焦距为30mm的照相机拍摄城区的全景照片,则底片与镜头间的距离应该

A、小于30㎜ B、等于30mm

C、略大于30mm D、等于60mm

凸透镜成像规律专题

凸透镜成像规律专题

第十四周 专题训练—凸透镜成像的规律

一、选择题（本大题共27小题，共54.0分）

1.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示．图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是（ C ）

A. 蜡烛处于AB间某一位置时，成倒立、缩小的实像

B. 蜡烛处于BC间某一位置时，成倒立、放大的实像

C. 将蜡烛从C移动到B的过程中，所成像逐渐增大

D. 将蜡烛从B移动到A的过程中，所成像逐渐减小

2.将点燃的蜡烛放在离凸透镜25cm处，恰好能在光屏上得到一个等大清晰的像，物体放在离凸透镜15cm时，成像的规律与下列哪种成像规律相同（ A ）

A. 投影仪 B. 照相机 C. 放大镜 D. 近视眼镜

3.物理课上，小阳利用如图所示的实验装置探究凸透镜成像规律，他将蜡烛从大于二倍焦距处向凸透镜焦点移动的过程中，下列说法中正确的是（ B ）

A. 像始终是正立

B. 像始终是倒立

C. 像始终是缩小的

D. 像始终是虚的

4.关于放大镜、照相机、幻灯机和投影仪四种光学仪器的成像情况，下列说法中正确的是（ C ）

A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像

C. 幻灯机成倒立、放大的实像 D. 投影仪成正立、放大的虚像

5.小丽在做探究凸透镜成像规律的实验时，将焦距为 10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上 20cm 刻度线处，移动光屏至 65cm 刻度线处，烛焰在光屏上成清晰的像，如图所示．请结合此实验判断下列说法正确的是（ D ）

A. 如图所示的实验现象能够说明幻灯机的成像特点

B. 保持凸透镜不动，若要在光屏上得到更大的清晰的像，应将蜡烛右移，光屏左移

C. 保持凸透镜不动，若将点燃的蜡烛放在光具座35cm刻度线处，移动光屏，在光屏上可呈现烛焰清晰的倒立缩小的像
