塔吊附着顶升验收表

附件3：

黑龙江省建筑起重机械设备安装验收表

塔式起重机安装验收表

工程名称 工程地点

施工单位 施工负责人

安装单位 安装资格情况

设备名称 规格型号

出厂编号 出厂日期 年 月 日 备案登记编号

初装高度 m 使用总高度 m 回转半径 m

安装时间 验收时间 年 月 日

负荷试验

项 目 最 大 幅 度 检 验 记 录 结论 半 径 ( m ) 吊 重 (t )

额定起重量

试 验

动负荷110%

起重力矩试验

序

号 检 查

项 目 检查内容与要求 检测结果 验收结果

一 资

料

部

分

塔式起重机械基础(隐蔽工程)及验收记录

塔式起重机垂直度测量记录

经审批的安装方案

有健全的安全管理制度和岗位责任制

操作规程牌、司机责任人牌

多塔作业有无防碰撞措施

司机、指挥人员已接受安全技术交底

二 基

础 有基础设计图，按图纸放线定位

地基地耐力层情况是否与方案一致

混凝土强度等级不得低于C35

混凝土强度是否符合安装要求

预埋件是否符合设计要求

基础顶面标高是否符合要求，基础水平度误差，≤1‰

基础应有排水措施

三

结

构

部

分 各结构防腐好，主要受力构件断面腐蚀深度应不大于原尺寸厚度的10%

各部联接螺栓、销、轴紧固牢靠

各部连接销轴是否合格，轴、孔磨损是否超限

结构部件、附件、是否安装齐全、安装合格

安全防护栏杆是否安装齐全，有无损坏

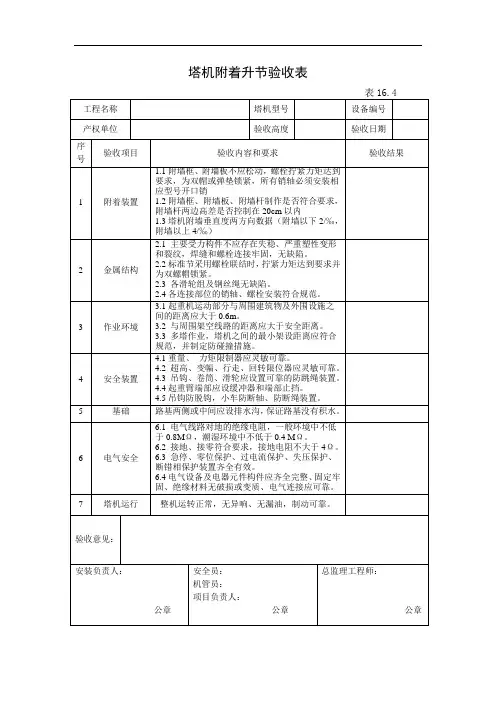

塔机附着升节验收表

表16.4

工程名称 塔机型号 设备编号

产权单位 验收高度 验收日期

序号 验收项目 验收内容和要求 验收结果

1 附着装置 1.1附墙框、附墙板不应松动，螺栓拧紧力矩达到要求，为双帽或弹垫锁紧，所有销轴必须安装相应型号开口销

1.2附墙框、附墙板、附墙杆制作是否符合要求，附墙杆两边高差是否控制在20cm以内

1.3塔机附墙垂直度两方向数据（附墙以下2/‰，附墙以上4/‰）

2 金属结构 2.1 主要受力构件不应存在失稳、严重塑性变形和裂纹，焊缝和螺栓连接牢固，无缺陷。

2.2标准节采用螺栓联结时，拧紧力矩达到要求并为双螺帽锁紧。

2.3 各滑轮组及钢丝绳无缺陷。

2.4各连接部位的销轴、螺栓安装符合规范。

3 作业环境 3.1起重机运动部分与周围建筑物及外围设施之间的距离应大于0.6m。

3.2 与周围架空线路的距离应大于安全距离。

3.3 多塔作业，塔机之间的最小架设距离应符合规范，并制定防碰撞措施。

4 安全装置 4.1重量、 力矩限制器应灵敏可靠。

4.2 超高、变幅、行走、回转限位器应灵敏可靠。

4.3 吊钩、卷筒、滑轮应设置可靠的防跳绳装置。

4.4起重臂端部应设缓冲器和端部止挡。

4.5吊钩防脱钩，小车防断轴、防断绳装置。

5 基础 路基两侧或中间应设排水沟，保证路基没有积水。

6 电气安全 6.1 电气线路对地的绝缘电阻，一般环境中不低于0.8MΩ，潮湿环境中不低于0.4 MΩ。

6.2 接地、接零符合要求，接地电阻不大于4Ω。

6.3 急停、零位保护、过电流保护、失压保护、断错相保护装置齐全有效。

6.4电气设备及电器元件构件应齐全完整、固定牢固、绝缘材料无破损或变质、电气连接应可靠。

7 塔机运行 整机运转正常，无异响、无漏油，制动可靠。

塔式起重机顶升检查验收记录表

表E3.6

工程名称 乌海市特检所东改造安置区（A区）施工项目 设备编号

施工单位 江苏南通二建集团有限公司 产权备案号

安装单位 宁夏巨兴旺建筑机械有限公司 附着道数

附着间距 顶升前塔身高度 顶升后高度

项目 序号 安全技术要求 检查验收结果

顶升前检查 1 塔机顶升作业应由有安装资质的单位按照专项施工方案实施。设专人统一指挥；操作液压系统、拆装螺栓、操控顶升横梁和操作塔机应实行定岗定员

2 标准节数量应与顶升高度相符，标准节、顶升撑脚（爬爪）和顶升横梁应无变形、开焊；安全销（楔）应齐全、有效

3 顶升套架和回转平台连接螺栓（或销轴）牢固可靠

4 液压油清洁，油面正常，各部连接密封、无泄漏

5 液压油管接头牢固，软管无急弯或扭曲，各阀出入口安装正确

6 液压泵操作杆动作应灵敏、有效

7 液压系统平衡阀或液压锁灵敏可靠

8 油缸固定销轴应安装到位，不应有磨损；油缸不应有内泄、外漏和溜缸现象

9 顶升套架导向轮转动灵活，与塔身标准节间隙应符合使用说明书要求

10 起重臂和平衡臂处于平衡状态，将回转、变幅机构锁定，制动器可靠

顶升后验收 11 塔身标准节连接、标准节与回转平台连接应可靠，螺栓或销轴齐全可靠，螺栓拧紧力矩符合使用说明书要求

12 顶升套架、液压缸固定位置符合使用说明书要求

13 安全装置经调试、复位，灵敏有效

14 最高附着点下塔身轴线对支承面垂直度≤2‰；独立状态或最高附着点以上塔身轴线对支承面垂直度≤4‰

顶升前检查意见：

安全员：

安装技术负责人： （公章）

安装项目负责人（签章）： 年 月 日

顶升后验收结论：

安全员：

安装技术负责人： （公章）

安装项目负责人（签章）： 年 月 日

塔式起重机附着及顶升验收记录

工程名称：王家官庄旧村改造项目二期14#楼

产权单位：青岛祥通建筑机械租赁有限公司

安装单位： 青岛水集建筑有限公司

施工单位： 江苏茂盛建设有限公司

监理单位： 青岛泰丰建设监理有限公司

塔式起重机附着顶升后验收报告书（一）

生产厂家 长沙中联重工科技发展股份有限公司 安装单位 青岛水集建筑有限公司 规格型号 QTZ80

产权单位 青岛乾豪盛建筑机具租赁有限公司 工作幅度 2-50米 标准高度 30米

建设单位 青岛怡华置业有限公司 监理单位 青岛泰丰建设监理有限公司 注册编号 鲁BQ-T02956-2013

验 收 项 目 及 要 求 验收结果

基

础 基础稳定性；混凝土强度及试压报告；位置合理性；基础型式与塔机使用说明书符合。

基础与底架应连接牢固，平整度、承载力应符合本机说明书要求。

基础不得堆土掩埋或堆放杂物，不得积水、有排水设施。

金

属

结

构 金属结构不得有塑性变形、裂纹、焊缝无开裂，结构无锈蚀。

金属结构应连接牢固、螺帽、销轴、高强度螺栓等零部件配置齐全、无松动、缺损、无严重锈蚀。

金属结构联接螺栓应有防松措施、杆件无交叉嫁接；开口销不得用金属丝等代替，连接销轴应无位移；销止挡板应无松动；紧固螺栓不得缺少。

平衡重、压重的安装数量及位置符合本机说明书要求。

塔身轴心线对支撑面的侧向垂直度小于等于1/1000。

爬梯设置防护圈应符合国家标准，司机室与支撑部分连接应牢固可靠；室内应有起重力矩特性曲线表及报警、绝缘、防暑、保温措施。

钢

丝

绳 钢丝绳选用、安装状况及绳端固定、型号、规格长度（变幅、起重）应符合本机说明书要求。

当钢丝绳采用绳夹固定时，固定绳卡数量与绳径相匹配，卡间距为6-7倍绳径，捆绑起重索具符合要求。

钢丝绳安全圈数（变幅、起重）大于3圈、钢丝绳完好，无断股，直径无磨损、钢丝绳断丝不超过规范要求。
