陶粒及陶粒混凝土

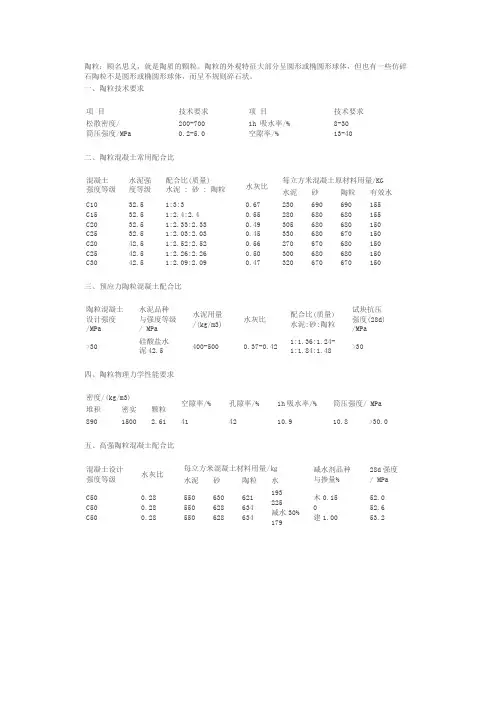

陶粒：顾名思义，就是陶质的颗粒。陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。

一、陶粒技术要求

项 目 技术要求 项 目 技术要求

松散密度/

筒压强度/MPa 200-700

0.2-5.0 1h 吸水率/%

空隙率/% 8-30

13-40

二、陶粒混凝土常用配合比

混凝土

强度等级 水泥强

度等级 配合比(质量)

水泥 : 砂 : 陶粒 水灰比 每立方米混凝土原材料用量/KG

水泥 砂 陶粒 有效水

C10

C15

C20

C25

C20

C25

C30 32.5

32.5

32.5

32.5

42.5

42.5

42.5 1:3:3

1:2.4:2.4

1:2.33:2.33

1:2.03:2.03

1:2.52:2.52

1:2.26:2.26

1:2.09:2.09 0.67

0.55

0.49

0.45

0.56

0.50

0.47 230

280

305

330

270

300

320 690

680

680

680

670

680

670 690

680

680

670

680

680

670 155

155

150

150

150

150

150

三、预应力陶粒混凝土配合比

陶粒混凝土

设计强度

/MPa 水泥品种

与强度等级

/ MPa 水泥用量

/(kg/m3) 水灰比 配合比(质量)

水泥:砂:陶粒 试块抗压

强度(28d)

/MPa

>30 硅酸盐水

泥42.5 400-500 0.37-0.42 1:1.36:1.24-

1:1.84:1.48 >30

四、陶粒物理力学性能要求

密度/(kg/m3) 空隙率/% 孔隙率/% 1h吸水率/% 筒压强度/ MPa 堆积 密实 颗粒

890 1500 2.61 41 42 10.9 10.8 >30.0

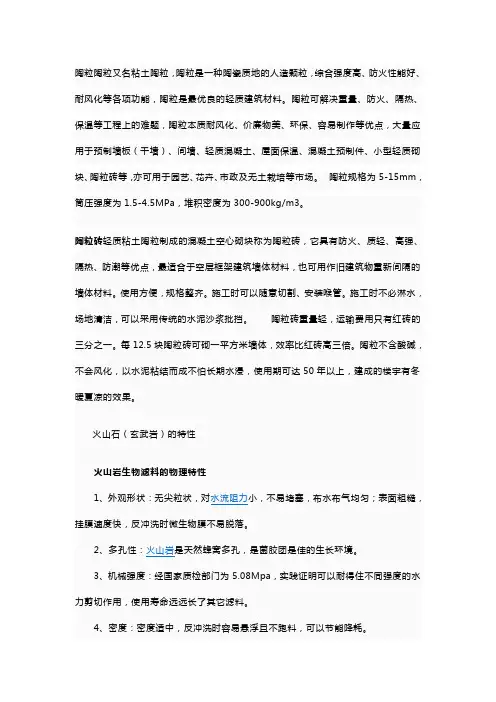

陶粒陶粒又名粘土陶粒，陶粒是一种陶瓷质地的人造颗粒，综合强度高、防火性能好、耐风化等各项功能，陶粒是最优良的轻质建筑材料。陶粒可解决重量、防火、隔热、保温等工程上的难题，陶粒本质耐风化、价廉物美、环保、容易制作等优点，大量应用于预制墙板（干墙）、间墙、轻质混凝土、屋面保温、混凝土预制件、小型轻质砌块、陶粒砖等，亦可用于园艺、花卉、市政及无土栽培等市场。 陶粒规格为5-15mm，筒压强度为1.5-4.5MPa，堆积密度为300-900kg/m3。

陶粒砖轻质粘土陶粒制成的混凝土空心砌块称为陶粒砖，它具有防火、质轻、高强、隔热、防潮等优点，最适合于空层框架建筑墙体材料，也可用作旧建筑物重新间隔的墙体材料。使用方便，规格整齐。施工时可以随意切割、安装喉管。施工时不必淋水，场地清洁，可以采用传统的水泥沙浆批挡。 陶粒砖重量轻，运输费用只有红砖的三分之一。每12.5块陶粒砖可砌一平方米墙体，效率比红砖高三倍。陶粒不含酸碱，不会风化，以水泥粘结而成不怕长期水浸，使用期可达50年以上，建成的楼宇有冬暖夏凉的效果。

火山石（玄武岩）的特性

火山岩生物滤料的物理特性

1、外观形状：无尖粒状，对水流阻力小，不易堵塞，布水布气均匀；表面粗糙，挂膜速度快，反冲洗时微生物膜不易脱落。

2、多孔性：火山岩是天然蜂窝多孔，是菌胶团是佳的生长环境。

3、机械强度：经国家质检部门为5.08Mpa，实践证明可以耐得住不同强度的水力剪切作用，使用寿命远远长了其它滤料。

4、密度：密度适中，反冲洗时容易悬浮且不跑料，可以节能降耗。

火山岩生物滤料的化学特性

化学成份如下：

化学成分 SiO2 CaO MgO Fe2O3 FeO Al2O3 TiO2 K2O Na2O

含量 % 53.82 8.36 2.46 9.08 1.12 16.89 0.06 2.30 2.55

1、生物化学稳定性：火山岩生物滤料抗腐蚀，具有惰性，在环境中不参与生物膜的生物化学反应。

依据标准

《建筑工程施工质量验收统一标准》 GB50300-2001

《建筑地面工程施工质量验收规范》 GB50209-2002

1、范围

本工艺标准适用于工业与民用建筑地面的陶粒混凝土垫层。

2、施工准备

2.1 材料及主要机具

2.1.1 陶粒

2.1.1.1 页岩陶粒：粒径5～30mm，松散密度为500～700kg/m3，吸水率3.5%～5%（干燥状态下30mm计），未熟化的片状物应小于10%～15%，粉末及粒径小于5mm的颗粒含量应小于5%。

2.1.1.2 粘土陶粒：粒径5～30mm，松散密度为580～680kg/m3，吸水率8.3%～10%（干燥状态下1h计），粉末及粒径小于5mm的含量应小于5%。

2.1.1.3 粉煤灰陶粒：粒径5～15mm，密度为630～700kg/m3，吸水率16%～17%（干燥状态下1h计），粒径小于 5mm或大于15mm的颗粒含量均不应大于5%。并不得混夹杂物或粘土块。

2.1.2 砂：中砂或粗砂，含泥量当混凝土强度等级≥C10～C30时不大于5%。

2.1.3 水泥：一般采用325号、425号矿渣硅酸盐水泥或普通硅酸盐水泥。

2.1.4 外加剂：掺量必须通过试验确定，并按有关技术规定执行。

2.1.5 主要机具：强制式混凝土搅拌机或自落式混凝土搅拌机、磅秤、窄手推车、外加剂、稀释容器、平板振捣器、平锹、拍板、铁滚筒、小铁锤、錾子、钢丝刷、毛刷、半截大桶、小水桶、胶皮水管、木抹子、小水壶、2～3m木杠、5mm和30mm孔径筛子。

2.2 作业条件：

2.2.1 主体结构工程质量已办完验收手续，门框安装完，+50cm水平标高线已弹在四周墙上。 2.2.2 穿过楼板的暖卫管线已安装完，管洞已浇筑细石混凝土并填塞密实。铺设在楼板上的电气管线已办完隐检手续。

陶粒混凝土标号

陶粒混凝土是一种新型的建筑材料，其主要成分是水泥、砂子和陶粒。陶粒作为混凝土中的骨料，不仅能够提高混凝土的强度，还能够提高混凝土的耐久性和抗裂性。陶粒混凝土的标号主要分为以下几个等级。

一、C15陶粒混凝土

C15陶粒混凝土的强度等级为15MPa，该等级的陶粒混凝土适合于制作基础、地盘、地坪等不要求承受大荷载和强度的建筑物。

二、C20陶粒混凝土

C20陶粒混凝土的强度等级为20MPa，该等级的陶粒混凝土适合于制作中小跨度、不要求承受大荷载和强度的建筑物，以及某些地下工程如地下室、地下车库等。

三、C25陶粒混凝土 C25陶粒混凝土的强度等级为25MPa，该等级的陶粒混凝土适用于制作某些大型建筑物和桥梁工程，以及某些需要承受大荷载和强度的地面、地下结构。

四、C30陶粒混凝土

C30陶粒混凝土的强度等级为30MPa，该等级的陶粒混凝土适用于制作某些高层建筑、大型桥梁工程、港口码头、机场跑道、隧道等要求承受极大荷载和强度的建筑结构。

五、C35陶粒混凝土

C35陶粒混凝土的强度等级为35MPa，该等级的陶粒混凝土适用于制作某些特殊要求的建筑物，如核电站、高速公路、医院、商场等。

六、C40陶粒混凝土

C40陶粒混凝土的强度等级为40MPa，该等级的陶粒混凝土适用于制作某些特殊要求的工程结构，如桥梁、隧道、码头等。

总之，陶粒混凝土的标号主要根据其强度等级划分，不同等级的陶粒混凝土适用于不同种类的建筑和工程结构。在进行实际施工时，需要根据具体情况选择合适的标号。
