库存管理系统数据库设计

  • 格式：doc
  • 大小：74.00 KB
  • 文档页数：4

库存管理系统 0342801113 戴勇

- 1 - 库 存 管 理 系 统

———-系统设计

一 功能设计

总原则：

首先要保证系统总目标的实现，其次注意模块的独立性要强.各模块的接口应简单明了.

系统结构图：功能模块的划分，数据录入、库存分析、查询系统

各功能模块的描述：输入，输出，功能.

二 数据库设计

1. 数据模型抽象层次

2。 E—R方法的基本思想

在设计过程中引入一个中间步骤，即先设计一个企业模式（该模式纯粹是现实世界的反映,与存储结构、存取方式无关）,再将企业模式转换为某个DBMS上可以实现的数据模型。多数是关系数据模型。

3. 库存管理系统采用这种方法，先设计出概念数据模型，即E-R模型。

3。1库存管理系统局部E—R视图

（1） 物料与入库单之间

（2) 物料与领料单之间

(3） 物料与退料单之间

（4） 物料与仓库之间

3。2库存管理系统集成E-R视图 物 料

入库单 入库 领料 物 料

领料单 退货 物 料

退货单 存放 物 料

仓 库 1 1 1

N N N N

M

（1） （2） （3） （4） 库存管理系统

数据录入 库存分析 查询系统

入库帐单 领料帐单 出库帐单 短缺分析 超储分析 按

材料查 按日期

查 库存管理系统 0342801113 戴勇

- 2 -

4. ER模型到关系模式的转换

 功能要求：

✓ 入库单登录

✓ 领料单登录

✓ 退料单登录

✓ 物资短缺/超储分析

✓ 物资积压分析

 相关数据库表

✓ 入库台帐

✓ 领料台帐

✓ 退料台帐

✓ 库存总帐

4。1 实体集的转换

一个实体型转换为一个关系，实体的属性就是关系的属性，实体的关键字就是关系的关键字。

4.2 联系的转换

(1)M：N联系

一个联系转换为一个关系，相关实体的关键字与联系的属性组合成关系的属性，相关实体的关键字组合成关系的关键字。

(2)1：N联系

N端实体的关键字构成关系的关键字，可以与N端合并。

（3）1：1联系

任一端实体的关键字构成关系的关键字,可以与任一端合并

5。参考数据库结构

(1)入库台帐（入库单编号，仓库号，进货日期,供货单位，入库数量,材料编号,进货单价，检验员，记账员，备注） input

列名 数据类型 长度 可否为空 注释

rk_id varchar 10 否 入库单编号

ck_id varchar 10 否 仓库号

in_date date 否 进库日期

cl_from varchar 10 否 供货单位 物 料 入库单

领料单 退货单

仓库 领料 退货

存取 入库

1

1 1

N N

N N

M 库存管理系统 0342801113 戴勇

- 3 - rk_num smallint 10 否 入库数量

cl_id varchar 否 材料编号

price double 否 进货单价

jyy varchar 10 否 检验员

jzy varchar 10 否 记帐员

bz varchar 30 是 备注

(2）领料台帐（领料单编号，仓库号，领料日期，领料部门，领料用途，材料编号，实发数量,领料员，发料员,备注）

入库台帐和领料台帐中只有材料编号，其它信息存放在材料编码库中，避免了数据冗余。

列名 数据类型 长度 可否为空 注释

ll_id varchar 否 领料单编号

ck_id varchar 否 仓库号

ll_date date 否 领料日期

ll_bm varchar 否 领料部门

yt

varchar 100 否 领料用途

cl_id varchar 否 材料编号

num smallint 否 实发数量

lly varchar 10 否 领料员

fly varchar 10 否 发料员

bz varchar 50 是 备注

（3）库存总帐(材料编号，仓库号,库存数量)

total

列名 数据类型 长度 可否为空 注释

total_id varchar 10 否 材料编号

ck_id varchar 10 否 仓库号

total_num smallint 否 库存数量

（4）退料台帐（退料单编号,仓库号，退料日期，材料编号，退料数量，退料人，经手人，退料原因）

back

列名 数据类型 长度 可否为空 注释

b_id varchar 10 否 退料单编号

ckid varchar 10 否 仓库号

tl_date date 否 退料日期

cl_id varchar 10 否 材料编号

num smallint 否 退料数量

tlr varchar 10 否 退料人

jsr varchar 10 否 经手人

reason varchar 30 否 退料原因

（5）材料库（材料编号，材料名称，单价，最低库存量,最高库存量）

material

列名 数据类型 长度 可否为空 注释

cl_id varchar 10 否 材料编号

cl_name varchar 10 否 材料名称

price float 否 单价 库存管理系统 0342801113 戴勇

- 4 - min smallint 否 最低库存量

max smallint 否 最高库存量

（6)管理员(用户名，密码，备注) manage

列名 数据类型 长度 可否为空 注释

id char 20 否 管理员帐号

psd char 50 否 管理员密码

bz char 50 是 管理员描述

三 界面设计

1。全部菜单如下

2. 管理员登录界面

2. 库存管理系统主页面

3。仓库材料管理

4. 仓库出入记录

（1)入库表单

（2)领料表单

（3）退料表单

5. 库存分析

（1)短缺/超储分析

（2)库存量/资金量分析

6 查询系统

（1)入库清单

（2）领料表单清单

（3）退料表单清单

7。关于系统

四 基本处理流程

1.登录模块

（1)检索用户名和密码记录；

(2)判断用户输入的用户名是否正确；

用户名或密码不能为空以及用户名或密码错误，断开数据库连接；

/如果用户名和密码正确则打开管理系统主界面并关闭登录窗口

2.数据输入模块

（1）连接数据库,检索数据

（2)新建一个元组，然后依次输入数据

（3）判断输入的数据的合法性

如果数据输入的类型和数据库定义的不一致或者不符合限定的条件，不允许插入对应的表中；

如果限定的条件都满足，则插入到对应的表中去，并提示已经插入成功;

3.分析模块

(1)对应相关的重要属性然后统计出所有表单的全部属性的总和；

(2）给出一个比较合理的对比标准,以便能通过数据的总结得到预期的分析结果

4.查询模块

(1）先确定要查询的内容

（2）然后对应到数据库中去，并读取有关的信息

（3）把所读取的信息显示到对应的窗口中去，得到全部分类记录。

合集下载

库存管理系统设计报告

库存管理系统设计报告

数据库应用设计设计报告

题目名称：______ 库存管理系统 _____

设计环境：_______VC++6.0______________

指导教师：______xxxxxxxxxxxxx__________

专业班级：_______xxxxxxxxxxx___________

姓 名：_______xxxxxxx ______________

学 号：_______xxxxxxxx_____________

联系电话：______xxxxxxxxxx___________

电子邮件：**********************_____设计日期： 2010 年 6月5 日至 2010 年 6 月 12 日

设计报告日期： 2010 年 6 月 16 日

指导教师评语：

设计成绩：____________ 指导教师签名：____________ 目录

1.系统概述 .......................................................... 3

2.需求分析 .......................................................... 3

2.1需求分析 .................................................... 3

2.2开发及运行环境 .............................................. 3

3.总体设计 .......................................................... 3

3.1功能模块划分 ................................................ 3

3.2系统分析流程图 .............................................. 4

库存管理系统数据库设计

库存管理系统数据库设计

库存管理系统数据库设计

系统需求分析：

入库管理：

供货单位将货物连同填好的入库单一起送到仓库，仓库管理员将验收货物，首先将货物的代码、类型、规格和数量与入库单进行核对，在核对无误后将货物按名称分类入库，并填写货物入库登记表。

出库管理：

提货单位向仓库保管员出示出库单，仓库保管员根据有效产品出库单及时付货，取货人员将货物与出库单核对无误后，提取货物，同时把出库单交给仓库保管员，仓库保管员则按照出库单登记货物的出库信息。

库存管理：

每天入库、出库处理结束后，仓库管理员将根据入库登记表和出库登记表对货物分别进行累计，并将累计结果填入库存台账；

数据流图 仓库管理员供货单位入库登记提货单位仓库管理员出库登记仓库出库登记表入库单验收出库单核对入库登记表库存台账

数据字典

1. 数据项

 入库单号

数据项名：入库单号

说明：标识货物的入库登记表

类型：CHAR

长度：10

别名：空

取值范围：（10000000000，9999999999）

2. 数据结构  入库单

数据结构名：入库单

说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。

组成：入库单号，入库产品代码、货物类型、规格和数量

3. 数据流

 入库登记

数据流名：入库登记

说 明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库，同时对入库的货物做登记，以便于仓库的管理。

数据流来源：仓库管理员

数据流去向：货物

数据结构：入库登记表

数据结构名：入库登记表

说明：入库货物的入库单号，入库产品代码，入库数量，入库时间等

组成：入库日期、入库单号、货物编码、数量、进货价、总额、已付货款、供货单位编码、供货单位、经办人编码、经办人、增值税率、备注

4. 数据存储  入库登记表

数据存储名：入库登记表

说 明：入库货物验收通过并且入库后，仓库管理员要根据入库货物的入库日期,入库单号,货物编号，数量，总额， 供货单位号码，供货单位名称，仓库管理员编号， 备注等信息生成入库登记表。

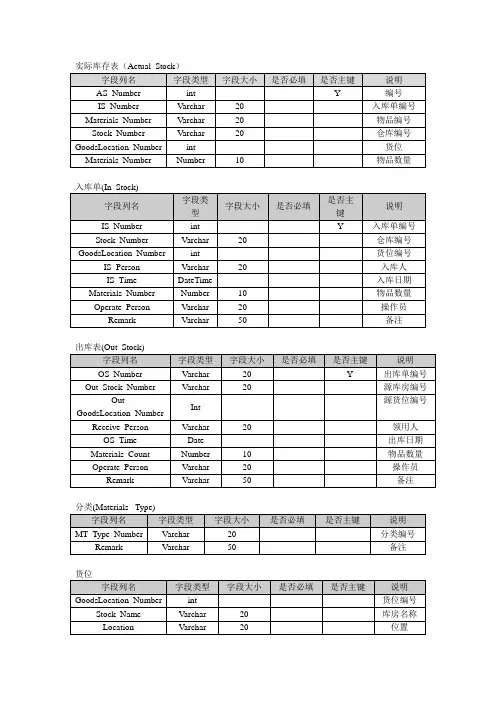

库存管理系统数据库表

库存管理系统数据库表

实际库存表（Actual_Stock）

字段列名 字段类型 字段大小 是否必填 是否主键 说明

AS_Number int Y 编号

IS_Number Varchar 20 入库单编号

Materials_Number Varchar 20 物品编号

Stock_Number Varchar 20 仓库编号

GoodsLocation_Number int 货位

Materials_Number Number 10 物品数量

入库单(In_Stock)

字段列名 字段类型 字段大小 是否必填 是否主键 说明

IS_Number int Y 入库单编号

Stock_Number Varchar 20 仓库编号

GoodsLocation_Number int 货位编号

IS_Person Varchar 20 入库人

IS_Time DateTime 入库日期

Materials_Number Number 10 物品数量

Operate_Person Varchar 20 操作员

Remark Varchar 50 备注

出库表(Out_Stock)

字段列名 字段类型 字段大小 是否必填 是否主键 说明

OS_Number Varchar 20 Y 出库单编号

Out_Stock_Number Varchar 20 源库房编号

Out_

GoodsLocation_Number Int

源货位编号

Receive_Person Varchar 20 领用人

OS_Time Date 出库日期

Materials_Count Number 10 物品数量

Operate_Person Varchar 20 操作员

Remark Varchar 50 备注

分类(Materials _Type)

字段列名 字段类型 字段大小 是否必填 是否主键 说明

数据库课程设计——库存销售管理系统

数据库课程设计——库存销售管理系统

数据库课程设计

实验报告

姓名：***

班级：计算机1403

学号：********** 第 1 页 共 21 页 1.实验名称

使用Visual Basic 6.0和SQL Server 2014开发库存销售管理系统

2.实验目的

使用Visual Basic 6.0开发工具开发一个库存销售管理系统，该系统采用SQL Server 2014数据库保存库存货物信息，数据库中包括货物出入库信息和商品销售等信息。该系统包括系统登录、货物出入库管理、商品销售管理和商品统计管理等功能，通过这些功能实现对库存中货物信息和销售信息进行管理。

系统主要实现以下目标：

 实现系统登录及修改用户密码的功能。

 对库存货物的出入库信息进行管理。

 对商品的销售信息进行管理。

 根据销售日期统计商品的销售数据。

3.实验步骤

3.1 设计数据库

建立一个名为“DB_KCGL”的数据库，根据前述的主要功能目标，需要建立3个数据表（关系）：

（1）货物的出入库信息：保存货物的出入库信息

 id：库存货物信息的编号，主码，建议长度为18的numeric类型。

 tb_title：库存货物的名称，建议长度为50的varchar类型。

 tb_style：库存货物的类型，建议长度为50的varchar类型。

 tb_nums：库存货物的数量，建议为整型int。

 tb_values：库存货物的价格，实数类型real。

 tb_date：库存货物的入库日期，时间日期类型datetime。

 tb_mark：库存货物的备注信息，建议长度为50的varchar类型。

（2）商品的销售信息：保存商品的销售信息

 id：商品销售信息的编号，主码，建议长度为18的numeric类型。 第 2 页 共 21 页  tb_title：销售商品的名称，建议长度为50的varchar类型。
