基于NE5532的信号发生器设计设计基于NE5532的信号发生器引言信号发生器是一种用于产生不同频率和波形的电子设备，被广泛应用在实验室、教学和工程领域。
本文将介绍基于NE5532运算放大器的信号发生器的设计过程和关键步骤。
一、NE5532概述NE5532是一种双运放集成电路，具有高增益、低噪声等特点。
它可以用于音频放大电路和信号处理电路。
二、设计步骤1.确定需求首先，需要确定设计信号发生器的要求，包括频率范围、波形、输出电平等。
2.选择运放电路根据信号发生器的要求，选择合适的运放电路。
NE5532可以用作方法放大器、积分器、微分器等电路。
3.设计放大电路根据选择的运放电路，设计放大电路。
可以根据不同的需求选择不同的电阻和电容值以及连接方式。
4.设计反馈网络根据放大电路设计反馈网络，以实现稳定的增益和频率响应。
可以使用电阻和电容来实现反馈网络。
5.设计输入输出接口设计输入输出接口，包括输入信号源和输出负载。
可以使用电容来隔离输入和输出端。
6.选择电源供应选择合适的电源供应电路，为运放提供稳定的电源电压。
可以使用稳压电路或滤波电路。
7.最终调试将设计的各个部分连接在一起，并进行最终的调试。
可以通过观察输出波形和测量频率响应等指标来验证设计的正确性。
三、电路图下图为基于NE5532的信号发生器的简化电路图。
(插入电路图)四、常见问题及解决方案1.输出波形失真可能是由于电源电压不稳定、输入信号失真或运放参数设置错误等原因引起。
可以通过检查电源电压、更换信号源和重新设置运放参数来解决。
2.频率不稳定可能是由于输入信号源频率变化过大、电容和电阻值选择不当或电源电压不稳定等原因引起。
可以通过更换稳定的信号源、重新选择电容和电阻值以及优化电源电压来解决。
3.噪声较大可能是由于电源电压质量不好、输入信号源质量差、运放回路设计不合理等原因引起。
可以通过改进电源供应、使用更好的信号源和优化运放回路设计来减少噪声。
五、总结本文介绍了基于NE5532的信号发生器的设计过程和关键步骤。

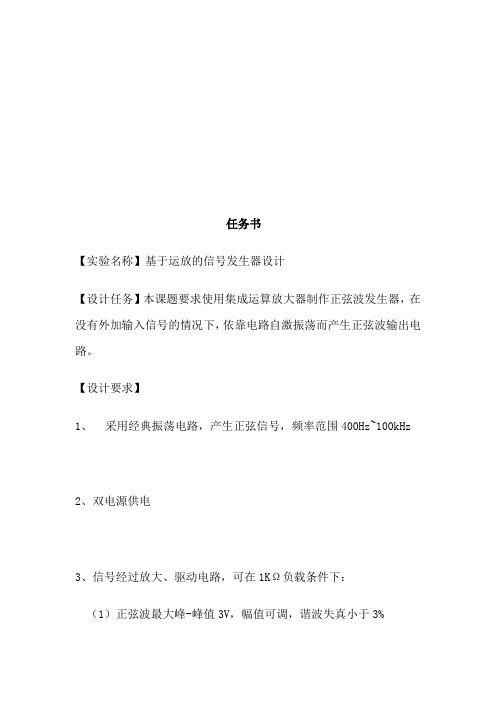

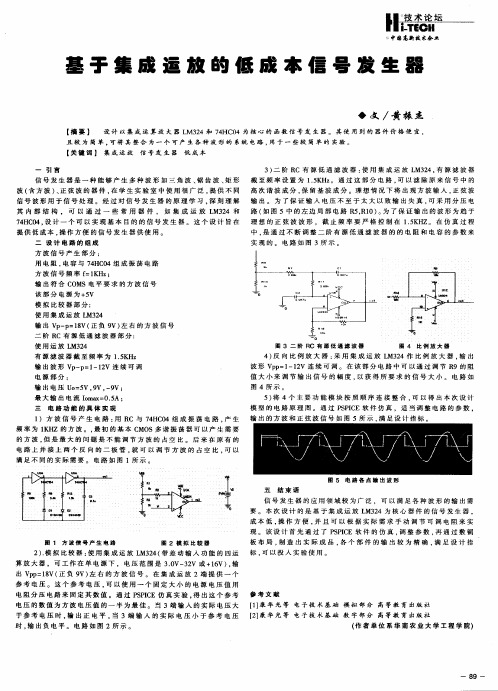

任务书【实验名称】基于运放的信号发生器设计【设计任务】本课题要求使用集成运算放大器制作正弦波发生器，在没有外加输入信号的情况下，依靠电路自激振荡而产生正弦波输出电路。
【设计要求】1、采用经典振荡电路，产生正弦信号，频率范围400Hz~100kHz2、双电源供电3、信号经过放大、驱动电路，可在1KΩ负载条件下：（1）正弦波最大峰-峰值3V，幅值可调，谐波失真小于3%【提供元器件】1、运算放大器LM3244、二极管5、电阻电容电位器同轴电位器一设计思路与解决方法模电实验报告设计要求①：采用经典振荡电路，产生正弦信号，频率范围100Hz~100kHz解决方案：使用运算放大器LM324，组成由基本放大电路，选频网络，正反馈网络构成的经典振荡电路，产生自激振荡的正弦波。
使用同轴电位器，对信号的频率范围进行调节，使其在100Hz~100kHz时可产生幅值不变的正弦波。
设计要求②：双电源供电解决方案：选取数电箱的两个15V电压输出，将第一组的+15V端接在LM324的4管脚（即运放器的Vcc端）；第一组的-15V接在第二组的+15V端，再将第二组的+15V端接地；第二组的-15V端接在LM324的11管脚（即运放器的GND端）设计要求③：信号经过放大、驱动电路，可在1KΩ负载条件下：（1）正弦波最大峰-峰值3V，幅值可调，谐波失真 3%2.1经典振荡器部分经典振荡器部分由基本放大电路，选频网络，正反馈网络组成。
其中，基本放大电路作用：使电路获得一定幅值的输出量；选频网络作用：确定电路的振荡频率，保证电路产生正弦波振荡；正反馈网络作用：在振荡电路中,当没有输入信号的情况下,输入正反馈信号作为输入信号。
一．实验原理振荡电路有RC正弦波振荡电路、桥式振荡电路、移相式振荡电路和双T网络式振荡电路等多种形式。
其中应用最广泛的是RC桥式振荡电路，电路如图1． 电路分析RC 桥式振荡电路由RC 串并联选频网络和同相放大电路组成，图中RC 选频网络形成正反馈电路，决定振荡频率0f 、1R 、f R 形成负反馈回路，决定起振的幅值条件，该电路的振荡频率，D1、D2为稳压管。

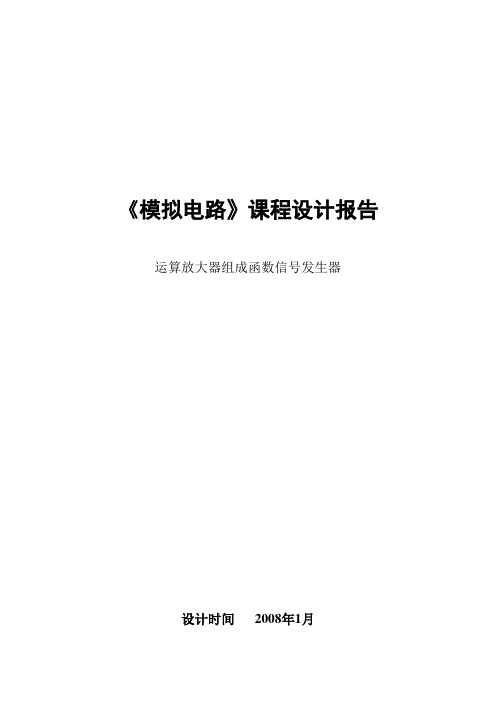

《模拟电路》课程设计报告运算放大器组成函数信号发生器设计时间2008年1月目录一、设计任务与要求 (2)二、方案设计 (3)三、各部分电路设计 (4)四、总原理图 (9)五、安装与调试 (10)六、电路的实验结果 (12)七、实验心得 (14)八、参考文献 (14)一、设计任务与要求1.1.设计目的1．掌握电子系统的一般设计方法2．掌握模拟IC器件的应用3．培养综合应用所学知识来指导实践的能力4．掌握常用元器件的识别和测试5．熟悉常用仪表，了解电路调试的基本方法1.2.设计任务运算放大器设计方波——三角波——正弦波函数信号发生器1.3.课程设计的要求及技术指标1．设计、组装、调试函数发生器2．输出波形：正弦波、方波、三角波；3．频率范围：在10－10000Hz范围内可调；4．输出电压：方波UＰ－Ｐ≤24V，三角波UＰ－Ｐ＝8V，正弦波UＰ－Ｐ>1V；二、方案设计2.1. 原理框图2.2.函数发生器的总方案函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件 (如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与晶体管差分放大器共同组成的方波—三角波—正弦波函数发生器的设计方法。
产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生三角波—方波，再将三角波变成正弦波或将方波变成正弦波等等。
本课题采用先产生方波—三角波，再将三角波变换成正弦波的电路设计方法。
本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成方波—三角波产生电路，比较器输出的方波经积分器得到三角波，三角波到正弦波的变换电路主要由差分放大器来完成。
目录第一章设计内容及要求 (1)1.1、设计要求 (1)1.2、问题分析 (1)1.3、方案假设 (1)1.4、方案分析 (1)第二章函数发生器的总方案及原理图 (2)2.1原理框图 (2)2.2函数发生器总方案 (2)第三章简易信号发生器的基本原理 (2)3.1 桥式正弦波振荡器 (2)3.2 迟滞比较器 (3)3.3 积分电路 (3)第四章电路仿真 (4)4.1 正弦波波形 (4)4.2 方波波形 (4)4.3 三角波波形 (5)第五章课程设计总结 (6)第一章设计内容及要求1.1、设计要求1.有三种输出波形2.能产生20HZ-10HZ连续可调的正弦波和三角波，峰峰值在-5-+5之间。
3.产生20HZ-10HZ连续可调的方波，输出峰峰值在0-10之间。
1.2、问题分析对于要求1，我们可以想到用单片机，555，比较器，或其他芯片来产生方波，之后用积分器和震荡电路来产生三角波和正弦波。
对于要求2，我们可以通过调节单片机的按钮和编程的设置来调节频率，555定时器可以通过调节电阻的大小和接法来调节频率，比较器通过调整电阻的大小来调整频率，或者对于其他的芯片来说我们可以用规定的方法来调节。
对于要求3，峰峰值的大小我们可以采用分压法和放大法来实现，例如，采用电阻分压接法，和三极管的基本放大电路。
1.3、方案假设方案1，用滞回比较电路产生方波，积分电路产生三角波，用RC振荡电路产生正弦波，通过调整滞回电路调整频率。
方案2，用555定时器长生连续可调方波，后接不同比例的阻容来分别产生三角波，和正弦波。
方案3，用MAX038产生波形，通过调整A0和A1来产生不同波形。
方案4，用单片机控制AD9850来产生，此过程需编程。
1.4、方案分析对于方案1，用滞回比较电路产生方波，积分电路产生三角波，用RC振荡电路产生正弦波，通过调整滞回电路调整频率。
这样的电路设计简单，成本低廉，但是对于不太稳定，出来的结果差强人意。
基于运放的方波发生器电路设计与仿真方波发生器是一种能够产生方波信号的电路，通过将输入信号转换为方波信号，广泛应用于数字通信、计算机以及其他电子设备中。
本文将介绍基于运放的方波发生器的电路设计和仿真。
首先，我们需要了解方波信号的特性。
方波信号是一种在高电平和低电平之间快速切换的信号，其具有相等的上升时间和下降时间，并具有确定的高电平和低电平的幅度。
基于运放的方波发生器电路可以使用多种设计方案，其中一种常用的方案是使用非反相比例积分器电路结合比较器实现。
下面将介绍该电路设计的步骤：1. 选择运放：首先选择合适的运放，比如常用的OP-AMP运放，根据设计需求选择供电电压范围、增益带宽等参数适合的运放。
2. 比较器设计：将运放的非反相输入端连接到一个阈值电压源，该电压源确定了方波信号的切换点。
将运放的反相输入端连接到电路输出。
通过比较器的反相输入接收方波信号，并与阈值电压进行比较，从而实现输出信号的切换。
3. 比例积分器设计：在运放的非反相输入端连接一个电阻-电容积分网络。
该网络使输入信号按照一定的比例进行积分，并将积分结果提供给比较器进行比较。
通过调整电阻和电容的值，可以控制方波信号的频率和占空比。
4. 反馈设计：为了稳定和控制运放的工作点，我们需要添加适当的反馈网络。
一个常见的方案是在运放输出和非反相输入之间连接一个电阻，以提供负反馈。
5. 电源和耦合设计：为了确保电路的稳定工作，需要为运放提供适当的电源电压。
此外，还应添加耦合电容以消除直流偏置。
完成了电路设计后，接下来进行仿真以验证电路的性能。
使用常见的电路仿真工具如LTspice，Proteus等进行仿真。
在进行仿真时，首先设置适当的运放模型，根据厂商提供的参数和电路设计进行设定。
然后，应用适当的输入信号，并观察输出信号的波形特征和频率响应。
在仿真过程中，可以调整电阻和电容的值来改变方波信号的频率和占空比。
通过观察输出波形，可以评估设计的准确性和性能。
运算放大器在信号发生器中的应用电路图运算放大器在信号发生器中的应用电路图本文主要用741集成运算放大器构成非正弦信号发生器，例如矩形波（通称方波）、三角波和锯齿波。
1、工作原理方波发生器的基本电路由带正反馈的比较器及RC组成的负反馈电路构成。
如图1所示的方波发生器是在典型的方波发生器的基础上，将单一电阻组成的回路改为两个二极管（VD1和VD2）和电阻（R1和RP1）构成的网络，使电容器C1的充放电时间常数不等，达到改变占空比的目的。
它是利用电容两端电压Vc1即运算放大器A1的2脚与3脚相比较，由此决定输出电压Vo的极性是正还是负。
Vo的极性又决定通过电容C1的电流是充电（使Vc1增定输出电压Vo的极性是正还是负。
Vo的极性又决定通过电容C1的电流是充电（使Vc1增加），还是放电（使Vc1减少）；而Vc1的大小再一次决定Vo的极性。
如此不断反复，产生了方波。
该电路方波频率为：f=1/（2R1+RP1）C1ln（1+2R2/R3）$show_page$图2的电路是在典型的三角波发生器的基础上，在两个稳压二极管VD5、VD6两端并联一个电位器RP2，使积分器的输入电压可调。
图中A2组成带正反馈的比较器，A3组成反相积分器，它们共同组成振荡电路，使A2输出方波，A3输出三角波。
电路三角波的频率为：f=R7/4R5.R9.C2 aW，式中aW为电位器RP2的分压系数。
$show_page$锯齿波发生器是在图2的基础上使积分器的充放电时间常数不等，就能得到锯齿波，如图3所示。
为此，在积分器的输入回路中，增加了一条由二极管VD9控制的输入回路，利用二极管的单向导电特性，改变电容器C3的充电与放电时间常数。
所以，积分器的输入为正时，积分时间常数为（R15/R16）C3，输入为负伤时，积分时间常数为R16C3.该电路锯齿波振荡频率为f=R13（R15+R16）/2R11.R16（R16+2R15）C3 aW，式中aW为电位器RP3的分压系数。
北京工业大学课程设计报告模电课设题目基于运放的信号发生器设计
班级：1302421
学号：13024219
姓名：吕迪
组号：7
2015年6月
一、设计题目
基于运放的信号发生器设计
二、设计任务及设计要求
（一）设计任务
本课题要求使用集成运算放大器制作正弦波发生器，在没有外加输入信号的情况下，依靠电路自激震荡而产生正弦波输出的电路。
经过波形变换可以产生同频三角波、方波信号。
（二）设计要求
基本要求：使用LM324，采用经典振荡电路，产生正弦信号，频率范围,360Hz～100kHz。
输出信号幅度可调，使用单电源供电以及增加功率。
（三）扩展要求
（1）扩大信号频率的范围；
（2）增加输出功率
（3）具有输出频率的显示功能。
三、设计方案
（一）设计框图
（二）设计方案选择思路
我们在模电课上学过几种正弦波振荡器的基本电路，包括RC串并联正弦波振荡器、电容三点式正弦波振荡器以及电感三点式正弦波振荡器。
因为题目要求设计基于运放的正弦波发生器，我们就确定将RC串并联网络正弦波振荡器作为我们设计的基础电路，因为此振荡器适用于频率在1MHz一下的低频正弦波振荡器而且频率调节方便，我们打算先通过计算搭建RC正弦波振荡电路，测试基本电路达到的频率及幅值范围，再在这一基础上进行放大，使频率及幅值与设计要求相符合，因此设计出了二级反向放大这一模块。
最后，为了提高电路的输出功率，减小电路的输出阻抗，再设计电压跟随器这一模块来完善整个电路。
由此，我们确定出三个模块：RC正弦波振荡电路，二级反向放大电路，电压跟随器，并准备从基础模块入手，分模块实现，并根据实际情况不断调整改进原先的设计方案。
（三）元器件清单
芯片：LM324*2 40106*1
二极管：1N4148*2
电容：10μF*1、10nf *4
电阻：2k*1 、10k*4 、51k*1 、82k*1 、91k*1 、100k滑动变阻器*1、220k*1
电位器：50k双联*1、10k*2、50k*1
（四）芯片资料
LM324包含四个独立的，高增益，内部频率补偿运算放大器。
4引脚接电源，11引脚接地。
3、5、10、12 引脚分别为四个运放的同相输入端，2、6、9、13 引脚分别为四个运放的反向输入端，1、7、8、14 引脚分别为四个运放的输出端。
（五）模块设计
1、RC 正弦波振荡电路
振荡电路主要由基本放大电路、选频网络及反馈网络三部分组成。
其中基本放大电路是使电路获得一定幅值的输出量。
选频网络是确定电路的振荡频率，保证电路产生正弦波振荡。
正反馈网络的作用是在振荡电路中，当没有输入信号的情况下，引入正反馈信号作
为输入信号。
下图所示为最基础的RC 正弦波振荡电路。
然而这个正弦波振荡电路易出现停振现象，不稳定，因此，引入第四部分稳幅环节进行调整。
由于U0 和Uf 具有良好的线性关系，所以为了稳定输出电压的幅度，一般在电路中加入非线性环节。
当输出电压的幅度较小时，电阻R4 两端的电压低，二极管D1、D2 截止；当输出电压的幅度增加到一定程度时，二极管D1、D2 在正负半周轮流工作，其动态电阻与R4 并联，使负反馈系数加大，电压增益下降。
输出电压的幅度越大，二极管的动态电阻越小，电压增益也越小，输出电压
的幅度保持基本稳定。
增加稳幅环节后的RC 正弦波振荡电路图如下。
其中R1、C1 和R2、C2 为串、并联选频网络，接于运算放大器的输出与同相输入端之间，构成正反馈，以产生正弦自激振荡。
R3、RW 及R4 组成负反馈网络，调节RW 可改变负反馈的反馈系数，从而调节放大电路的电压增益，使电压增益满足振荡的幅度条件。
考虑到频率较高时，幅值会达不到题目要求。
模电里学过比例放大器，因此，通过加反相比例运算电路可以达到幅值放大的目的。
反相比例运算电路满足：
可根据此公式计算出放大倍数，确定电阻阻值，完成放大电路的设计。
又因为LM324增益带宽为1MHz，二级放大可以拓宽频带，解决提高增益则带宽减小的问题。
采用两级反向放大，第一级放大倍数应小于第二级放大倍数，且第二输入电阻的选择要恰当，既不能太小，也不能太大，一般选择方法是输入电阻和反馈电阻之和为几十千欧或几百千欧。
各级运算放大器之间添加电解电容器，以达到隔直和耦合作用。
此外，振荡电路输出信号，一般不直接连在放大器上，而是使用一个电位器调节输出信号幅值，再与放大器连接，以防止放大器输入信号过大，而导致输出出现失真的情况。
3、电压跟随器
由于LM324输出电流有限，一般仅为几十毫安，在电流一定的情况下，为了提高电路的输
出功率，一种有效的做法是减小电路的输出阻抗。
因为电压跟随器的特点是输入阻抗高，输出阻抗小，可以起到阻抗变换及隔离作用，且运用LM324容易构建电压跟随器，因此输出端再加电压跟随器以提高带负载的能力。
（六）电路参考图
四、实验过程
（一）、实验仿真
我们用Multisim2013进行了电路仿真，为了弄清每一部分电路的具体作用，我们分模块进行仿真。
先是最基础的正弦波振荡电路，之后进行的整体仿真。
1、频率及幅值调节
本来以为仿真都能顺利完成，只要按照电路图把电路连接清楚，按照示波器显示的
波形，通过调整第一个模块调节电位器使正弦波起振，调节幅值大小，然后调节选频环节的同轴电位器调频率，再通过设定的二级反向比例来放大，最后通过电压跟随器输出就可以调出我们需要的正弦波。
然而实际调试却颇为周折，调试结果甚至不同于仿真结果，出现失真、频带宽度不够等问题。
2、失真处理
（1）刺突失真：
频率较低时（f<1KHz时）通常调试过程中不会出现失真，从示波器可以看到规律的正弦波。
但随着频率提高，失真也不断加剧，最常出现的是如下图所示的失真现象，即能看出输出为正弦波，但波形中有间断的地方。
我们从网上查找资料，发现这是LM324制作正弦波振荡器的常见失真：刺突失真。
解决此类失真的方法是用一只适当阻值的电阻连接在输出端与负电源之间，这样即可消除失真，使波形稳定。
调试过程中，我们按照此方法，在示波器所测输出端与电源之间加了3kΩ的电阻，果然顺利消除了刺突失真。
（2）削波失真：削波失真波形如下图所示，正弦波顶部和底部被削平，严重的波形失真近似于方波。
出现此类失真主要由反馈电阻值过大，使电路的增益过大，致使输出电压峰值太大。
因此解决方法是减小反馈电阻。
实验时，削波失真主要出现
在二级反向比例放大的输出端，为防止放大器的输入信号过大，消除削波失真，需要调节电位器使反馈电阻阻值合适。
3、调试结果
经过调试，最终频率调节范围在300Hz—80KHz之间，幅值基本在0-2V。
电路实际连线图如下：
五、心得体会
数电课设完成后，在仿真成功后本以为模电课设也能顺利得出波形，但是，实际插
线完成后才明白模电课设实现的困难之处。
模电容易出现失真，很难调试。
在实际过程中，我们需要不断的调试，在调试的过程中，一定要有足够的耐心，这对调试人员的耐心是一种极大的考验，除此之外，在调试的过程中一定要对电路调试的参数有所了解，并且在调试时尽量要做到微调，这多操作的方式和力度都是一种考验。
模电实验使我们将模电理论知识与调试实践相结合。
加深了对运算放大器各部分电路的应用的认识，也在复习了原先的正弦波振荡电路的基础上，进一步拓展了经典电路使之更为实用。
在实际应用过程中，我们也需要不断改进，得到最实用实际效果最佳的电路。
不断调试的过程锻炼了我们的耐心和毅力。
刚开始出正弦波时，我们很是喜悦，但随着调试过程中高频率正弦波总是出现失真，还时常出现停振现象，遇到各种奇怪波形，我们颇有些气馁。
但最后，我们耐心调节，尽量使之达到课设要求，完成了模电课程设计。
六、附录
参考资料：
《模拟电子技术基础》第四版童诗白华成英高等教育出版社
百度搜索。
