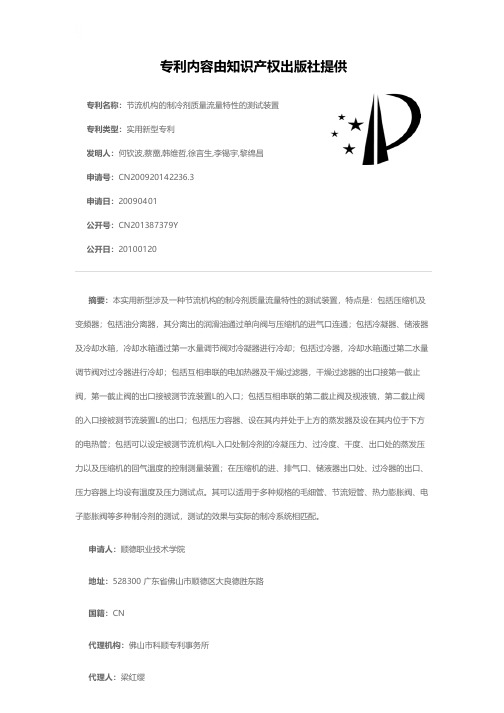

专利名称：节流机构的制冷剂质量流量特性的测试装置专利类型：实用新型专利
发明人：何钦波,蔡蔷,韩维哲,徐言生,李锡宇,黎绵昌
申请号：CN200920142236.3
申请日：20090401
公开号：CN201387379Y
公开日：
20100120
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种节流机构的制冷剂质量流量特性的测试装置，特点是：包括压缩机及变频器；包括油分离器，其分离出的润滑油通过单向阀与压缩机的进气口连通；包括冷凝器、储液器及冷却水箱，冷却水箱通过第一水量调节阀对冷凝器进行冷却；包括过冷器，冷却水箱通过第二水量调节阀对过冷器进行冷却；包括互相串联的电加热器及干燥过滤器，干燥过滤器的出口接第一截止阀，第一截止阀的出口接被测节流装置L的入口；包括互相串联的第二截止阀及视液镜，第二截止阀的入口接被测节流装置L的出口；包括压力容器、设在其内并处于上方的蒸发器及设在其内位于下方的电热管；包括可以设定被测节流机构L入口处制冷剂的冷凝压力、过冷度、干度、出口处的蒸发压力以及压缩机的回气温度的控制测量装置；在压缩机的进、排气口、储液器出口处、过冷器的出口、压力容器上均设有温度及压力测试点。
其可以适用于多种规格的毛细管、节流短管、热力膨胀阀、电子膨胀阀等多种制冷剂的测试，测试的效果与实际的制冷系统相匹配。
申请人：顺德职业技术学院
地址：528300 广东省佛山市顺德区大良德胜东路
国籍：CN
代理机构：佛山市科顺专利事务所
代理人：梁红缨
更多信息请下载全文后查看。
