2、什么叫逆变失败？逆变失败的原因是什么？答：晶闸管变流器在逆变运行时，一旦不能正常换相，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器输出的平均电压和直流电动势变成顺向串联，形成很大的短路电流，这种情况叫逆变失败，或叫逆变颠覆。
造成逆变失败的原因主要有：（2 分）触发电路工作不可靠。
例如脉冲丢失、脉冲延迟等。
晶闸管本身性能不好。
在应该阻断期间管子失去阻断能力，或在应该导通时不能导通。
交流电源故障。
例如突然断电、缺相或电压过低等。
换相的裕量角过小。
主要是对换相重叠角估计不足，使换相的裕量时间小于晶闸管的关断时间。
逆变失败后果会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件（4 分）防止逆变失败采用最小逆变角B min防止逆变失败、晶闸管实现导通的条件是什么？关断的条件及如何实现关断？答：在晶闸管阳极——阴极之间加正向电压，门极也加正向电压，产生足够的门极电流lg,则晶闸管导通，其导通过程叫触发。
关断条件：使流过晶闸管的阳极电流小于维持电流。
（3 分）实现关断的方式：1＞减小阳极电压。
2＞增大负载阻抗。
3＞加反向电压。
3、为什么半控桥的负载侧并有续流管的电路不能实现有源逆变？（ 5 分）答：由逆变可知，晶闸管半控桥式电路及具有续流二极管电路，它们不能输出负电压Ud 固不能实现有源逆变。
（5 分）2、电压型逆变电路的主要特点是什么？（8 分）（1）直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2 分）（2）输出电压为矩形波，输出电流因负载阻抗不同而不同；（3 分）（3）阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。
（3 分）3、逆变电路必须具备什么条件才能进行逆变工作？答：逆变电路必须同时具备下述两个条件才能产生有源逆变：（1）变流电路直流侧应具有能提供逆变能量的直流电源电势Ed,其极性应与晶闸管的导电电流方向一致。
（3 分）（2）变流电路输出的直流平均电压Ud 的极性必须为负（相对于整流时定义的极性） ,以保证与直流电源电势Ed 构成同极性相连,且满足Ud＜Ed 。
电力电子技术简答题 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT1.晶闸管导通和关断的条件是什么.晶闸管可否作线性放大器使用为什么要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
晶闸管不能作线性放大器使用。
因为它只有两种状态（导通和截至），没有晶体管、那样的线性工作区（放大状态）2.在有源逆变的整流系统中，逆变颠覆的原因是什么答：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
防止逆变夫败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质量，留出充足的换向裕量角 等。
逆变失败的原因：触发电路工作不可靠，不能适时、准确地给各晶闸管分配脉冲，如脉冲丢失、脉冲延时等，致使晶闸管不能正常换相。
晶闸管发生故障，该断时不断，或该通时不通。
交流电源缺相或突然消失。
换相的裕量角不足，引起换相失败。
3.谐振开关逆变技术的主要思想是什么主要解决电路中的开关损耗和开关噪声问题，使开关频率可以大幅度提高。
通过在开关过程前引入谐振，使开关开通前电压先降到零，关断前电流先降到零，就可以消除开关过程中电压、电流的重叠，降低他们的变化率，从而大大减小甚至消除开关损耗。
同时，谐振过程限制了开关过程中的电压和电流的变化率，这使得开关噪声也明显减小。
4. 简述现代电力电子技术主要研究的内容及其应用领域。
现代电力电子技术，是弱电和强电的接口，是使用电力电子器件对电能进行变换和控制的技术。
因此，其主要研究内容为：利用大功率电子器件对电能进行变换和控制，分为电力电子器件构成各种电力变换电路和对这些电路进行控制的技术，以及由这些电路构成电力电子装置和电力电子系统的技术即交流技术还有电力电子制造技术。
四种电力变换:①交流变直流（AC—DC）、②直流变交流（DC—AC）、③直流变直流（DC—DC）、④交流变交流（AC—AC）。
晶闸管的导通条件：晶闸管承受的正向电压且门极有触发电流。
晶闸管关断条件是：（1）晶闸管承受反向电压时，无论门极是否触发电流，晶闸管都不会导通；(2)当晶闸管承受正向电压时，反在门极有触发电流，晶闸管都不会导通；(3)晶闸管一旦导通，门极就是去控制作用；(4)若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值一下。
晶闸管额定电流是指：晶闸管在环境温度40和规定的冷却状态下，稳定结温时所允许流过的最大工频正弦半波电流的平均值。
晶闸管对触发电路脉冲的要求是：1）触发脉冲的宽度应保证晶闸管可靠导通 2）触发脉冲应有足够的幅度3）所提供的触发脉冲应不超过晶闸管门极电压，电流和功率额定且在门极伏安特性的可靠触发区域之内4）应有良好的抗干扰性能，温度稳定性与主电路的电气隔离。
单相桥式全控整流电路结构组成：A．纯电阻负载：α的移相范围0~180º，U d和I d的计算公式，要求能画出在α角下的U d，I d及变压器二次测电流的波形(参图3-5);B．阻感负载：R+大电感L下，α的移相范围0~90º，U d和I d计算公式要求能画出在α角下的U d,I d，U vt1及I2的波形(参图3-6);三相半波可控整流电路：α=0 º的位置是三相电源自然换相点A）纯电阻负载α的移相范围0~150 ºB）阻感负载（R＋极大电感L）①α的移相范围0~90 º②U d I d I vt计算公式③参图3-17 能画出在α角下能U d I d I vt的波形（Id电流波形可认为近似恒定）3、A）能画出三相全控电阻负载整流电路，并括出电源相序及VT器件的编号。
B）纯电阻负载α的移相范围0~120 ºC）阻感负载R＋L（极大）的移相范围0~90 ºD) U d I d I dvt I vt 的计算及晶闸管额定电流I t（AV）及额定电压U tn的确定三相桥式全控整流电路的工作特点：1）每个时刻均需要两个晶闸管同时导通，形成向负载供电的回路，其中一个晶闸管是共阴极组的，一个共阳极组的，且不能为同一相得晶闸管。
四、简答题1.晶闸管并联使用时需解决什么问题?如何解决?当晶闸管并联时就会分别因静态和动态特性参数的差异而存在电路分配不均匀的问题，均流不佳，有的器件电流不足，有的过载，有碍提高整个装置的输出，甚至造成器件和装置的损坏。
当需要同时串联和并联晶闸管时，通常采用先串后并的方法连接。
2.变压器漏感对整流电路有一些什么影响？（1）出现换相重叠角γ，整流输出电压平均值U d降低。
（2）整流电路的工作状态增多（3）晶闸管的di/dt减小，有利于晶闸管的安全开通。
有时人为串入进线电抗器以抑制晶闸管的di/dt。
（4）换相时晶闸管电压出现缺口，产生正的du/dt，可能使晶闸管误导通，为此必须加吸收电路。
（5）换相使电网电压出现缺口，成为干扰源3.交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。
交流调压电路是在交流电源的每个周期对输出电压波形进行控制。
而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。
交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。
交流调功电路常用于电炉温度这样时间常数很大的控制对象。
由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。
4.无源逆变和有源逆变电路有何不同？两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
5.说明PWM控制的基本原理。
PWM 控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
1？晶闸管导通和关断条件是什么？当晶闸管上加有正向电压的同时，在门极施加适当的触发电压，晶闸管就正向导通；当晶闸管的阳极电流小于维持电流时，就关断，只要让晶闸管两端的阳极电压减小到零或让其反向，就可以让晶闸管关断。
2、有源逆变实现的条件是什么？①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角α>π/2，使Uβ为负值；③主回路中不能有二极管存在。
3、什么是逆变失败，造成逆变失败的原因有哪些？如何防止逆变失败?答：1逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
2逆变失败的原因3防止逆变失败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质量，留出充足的换向裕量角β等。
4、电压型逆变器与电流型逆变器各有什么样的特点？答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
【电⼒电⼦技术期末考试】简答题简答题：1、晶闸管的触发电路有哪些要求？1触发电路发U的触发信号应具有⾜够⼤的功率2不该触发时，触发电路因漏电流产⽣的漏电压应⼩于控制极不触发电压UGT 3触发脉冲信号应有⾜够的宽度，4触发脉冲前沿要陡5触发脉冲应与主回路同步，且有⾜够的移相范围。
导通：正向电压、触发电流半控：晶闸管全控：门极可关断晶、电⼒晶体管、电⼒场效应管，IGBT电流控门极可关断晶、电⼒晶体管、电压控电⼒场效应管，IGBT半控型器件有SCR（晶闸管），全控型器件有GTO、GTR、MOSFET、IGBT电流驱动器件有SCR、GTO、GTR 电压型驱动器件：MOSFET、IGBT☆半控器件：⼤电压⼤电流，即⼤功率场合☆全控器件：中⼩功率2、具有变压器中⼼抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？具有变压器中⼼抽头的单相全波可控整流电路中，因为变压器⼆次测绕组中，正负半周内上下绕组内电流的⽅向相反，波形对称，其⼀个周期内的平均电流为零，故不会有直流磁化的问题（变压器变流时双向流动的就没有磁化存在磁化的：单相半波整流、三相半波整流）3、电压型逆变电路中反馈⼆极管的作⽤是什么？为什么电流型逆变电路中没有反馈⼆极管？在电压型逆变电路中,当交流侧为阻感负载时需要提供⽆功功率,直流侧电容起缓冲⽆功能量的作⽤。
为了给交流侧向直流侧反馈的⽆功能量提供通道,逆变桥各臂都并联了反馈⼆极管。
当输出交流电压和电流的极性相同时,电流经电路中的可控开关器件流通，⽽当输出电压电流极性相反时,由反馈⼆极管提供电流通道。
在电流型逆变电路中,直流电流极性是⼀定的,⽆功能量由直流侧电感来缓冲。
当需要从交流侧向直流侧反馈⽆功能量时,电流并不反向,依然经电路中的可控开关器件流通,因此不需要并联反馈⼆极管。
电压型有电容器（电源侧），电流型⼀般串联⼤电感4、绘制直流升压斩波电路原理图。
1t t T U E E E t t β+===on off o off offRU I o o =直流降压斩波电路：Mb)t t U E E E t t Tα===+on on o on off RE U I m o o -=升降压：c)1n t t U E E E t T t αα===--on on o off o off on t t I I =215、电压型逆变电路的特点。
1.晶闸管导通和关断的条件是什么？晶闸管可否作线性放大器使用？为什么？答：晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK>0且u GK>0。
晶闸管关断的条件是：利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
晶闸管不能作线性放大器使用，MOS管，在开通的一小段门极电压范围内事线性放大的，但是不稳定，因为MOS管会受到工作温度的影响，导致门极电压导通特性的微小变化，这种变化很少有人来设计反馈电路来抑制。
2.在有源逆变的整流系统中，逆变颠覆（失败）的原因是什么？答：（1）定义：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
（2）防止逆变失败的方法：采用精确可靠的触发电路；使用性能良好的晶闸管；保证交流电源的质量；留出充足的换向裕量角β等。
（3）逆变颠覆（失败）的原因：课本P85 对应第2题3.谐振开关逆变技术的主要思想是什么？P187答：主要解决电路中的开关损耗和开关噪声问题，使开关频率可以大幅度提高。
通过在开关过程前后引入谐振，使开关开通前电压线降到零，关断前电流先降到零，就可以消除开关过程中电压、电流的重叠，降低他们的变化率，从而大大减小甚至消除开关损耗。
同时，谐振过程限制了开关过程中的电压和电流的变化率，这使得开关噪声也明显减小。
4.简述现代电力电子技术主要研究的内容及其应用领域。
答：现代电力电子技术主要研究的内容：（1）电力电子器件，例如IGBT，电力MOSFET等；（2）电力电子电路，例如AC/DC，DC/DC，AC/AC，DC/AC 等。
应用领域：电力电子技术的应用范围十分广泛，它不仅用于一般工业，也广泛应用于交通运输、电力系统、通信系统、计算机系统、新能源系统等，在照明、空调等家用电器及其他领域中也有着广泛的应用。
《电力电子技术》简答题库1)描述电力整流二极管动态特性的主要参数是什么？2)一般将电力整流二极管分为那些类型？3)晶闸管由导通转为关断的条件是什么？4)晶闸管由关断转为导通的条件是什么？5)简述晶闸管门极的控制特性。
6)同一晶闸管的维持电流I H和擎住电流I L，一般那个较大？7)为什么要限制晶闸管的断态电压上升率？8)为什么要限制晶闸管的通态电流上升率？9)晶闸管主要有那几种派生器件？10)一逆导晶闸管的电流定额为100A/50A，其具体含义是什么？11)为什么称晶闸管为半控器件？12)与机械开关相比晶闸管具有哪些主要优点？13)例举四种典型的全控型电力电子器件。
14)例举GTO的主要优缺点？15)例举MOSFET的主要优缺点？16)例举GTR的主要优缺点？17)MOSFET与GTR相比，各有什么优缺点？18)MOSFET与IGBT相比，各有什么优缺点？19)IGBT与MOSFET和GTR相比，各有什么优缺点？20)IGBT是有那两种器件复合而成的？21)MOSFET和GTR的驱动电路各有什么特点？22)如何防止IGBT的擎住效应？23)限制电力半导体器件电流定额的最终因素是什么？24)各种电力电子器件中，那种器件开关速度最快，那种器件容量最大？25)26)电力电子器件的驱动电路有哪些共性的基本要求？27)为什么晶闸管的门极控制电流一般都设计为脉冲方式？28)晶闸管的触发脉冲经常设计成强触发方式，其目的是什么？29)电力电子器件的驱动隔离主要有哪些方法？30)GTO驱动电路有什么特殊要求？31)在变流电路中，每个晶闸管上一般都并联一个RC串联支路，问R和C各起什么作用?32)电力电子电路过电流保护的主要措施有哪些？33)电力电子电路过电压保护的主要措施有哪些？34)电力电子器件的缓冲电路主要起什么作用？其主要目的是什么？35)晶闸管串连时应注意解决什么问题？解决的主要办法是什么？36)晶闸管并连时应注意解决什么问题？解决的主要办法是什么？37)38)39)40)什么叫整流器？41)什么叫可控整流器？42)什么叫半控整流器？43)什么叫全控整流器？44)功率因数是如何定义的？45)非正弦电流交流电路的功率因数如何计算？46)晶闸管全控变流器逆变运行的条件是什么？47)相控变流器工作于逆变状态时，电网侧交流电源和负载侧直流电源那个输出功率，那个吸收功率？48)半控型相控整流电路可否工作于逆变状态？为什么？49)单相桥式半控整流电路可否工作于逆变状态，为什么？50)半控型相控整流电路有自然续流作用，为什么一般还要使用续流二极管？51)什么叫逆变失败？52)造成逆变失败的主要原因有哪些？53)防止逆变失败的主要措施有哪些？54)如何限制可逆变流器中的直流环流？55)如何限制可逆变流器中的脉动环流？56)如果要增大换向重叠角γ，则应如何改变交流进线电感L B，交流进线电压U2和整流输出电流I d？57)换向重叠角γ都与哪些因素有关？58)变压器漏感对相控整流电路产生什么影响？59)变压器漏感使相控整流输出电压的幅值如何变化？整流状态和逆变状态时有区别吗？60)在晶闸管相控可逆变流电路中，βmin限制的目的是什么？61)在晶闸管可逆变流器中，正反两组变流器各有那四种工作状态？62)在晶闸管可逆变流器中，什么叫待整流状态，什么叫待逆变状态？63)两组晶闸管整流电路反并联供电的直流电动机可逆调速系统，已知电动机工作于第II象限，问正反两组变流器个工作于什么状态？64)如果说“全控型相控变流器，只要α>0且没有续流二极管，就一定工作于逆变状态”，是否正确，为什么？65)单相桥式可控整流电路，RL负载，加续流二极管后会使其负载电流纹波因数增大还是减小？66)单相桥式可控整流电路，R负载，其有效移相范围是多少？67)三相半波可控整流电路，R负载，其有效移相范围是多少？68)三相桥式可控整流电路，R负载，其有效移相范围是多少？69)单相桥式不可控整流电路，串联RE负载，当反电势E多大时二极管的导通角正好是90o？70)单相桥式可控整流电路，串联RE负载，反电势E等于交流电源电压峰值的一半，问触发角多大时晶闸管的导通角正好是90o？71)单相半波可控整流电路，有续流管，串联RL∞E负载，反电势E等于交流电源电压峰值的一半，问触发角多大时晶闸管的导通角正好是90o？72)单相半波可控整流电路，有续流管，串联RL∞E负载，反电势E等于交流电源电压峰值的一半，问触发角多大时续流管的导通角正好是200o？73)单相半波可控整流电路，纯电感负载，问触发角多大时晶闸管的导通角正好是200o？74)单相半波可控整流电路，纯电感负载，问触发角α=90ο时整流输出平均电压是多少？75)三相半波不可控整流电路，串联RE负载，当反电势E多大时二极管的导通角正好是90o？76)三相半波可控整流电路，串联RE负载，反电势E等于交流电源电压峰值的一半，问触发角多大时晶闸管的导通角正好是90o？77)三相半波可控整流电路，有续流管，串联RL∞E负载，反电势E等于交流电源电压峰值的一半，问触发角多大时晶闸管的导通角正好是90o？78)三相半波可控整流电路，有续流管，串联RL∞E负载，反电势E等于交流电源电压峰值的一半，问触发角多大时续流管的导通角正好是60o？79)三相桥式可控整流电路，串联RE负载，反电势E等于交流电源电压峰值的一半，问触发角多大时晶闸管的导通角正好是30o？80)三相半波可控整流电路，有续流管，串联RL∞E负载，反电势E等于交流电源电压峰值的一半，问触发角多大时晶闸管的导通角正好是40o？81)三相半波可控整流电路，有续流管，串联RL∞E负载，反电势E等于交流电源电压峰值的一半，问触发角多大时续流管的导通角正好是20o？82)三相半波可控整流电路，A相的α=0ο点和B相的β=0ο点具有什么相位关系？83)设三相桥式可控整流电路的换向重叠角γ=30ο，该电路最多可能有几个管子同时导通？84)整流输出电压的有效值和平均值一般那个大？85)三相桥式全控整流电路，当任意一个晶闸管不能导通时，整流输出电压在一个工频周期内有几个波头？86)三相桥式全控整流电路，当任意两个晶闸管不能导通时，整流输出电压波形在一个工频周期内可能出现几种情况？分别有几个波头？87)三相桥式全控整流电路，当1#和3#两个晶闸管不能导通时，整流输出电压在一个工频周期内有几个波头？88)三相桥式全控整流电路，当1#和4#两个晶闸管不能导通时，整流输出电压在一个工频周期内有几个波头？89)三相桥式全控整流电路，当1#和6#两个晶闸管不能导通时，整流输出电压在一个工频周期内有几个波头？90)三相桥式全控整流电路，当C相电源断开时，有哪几个晶闸管不能导通，整流输出电压在一个工频周期内有几个波头？91)三相半波可控整流电路，大电感负载，有续流二极管，当α=45ο时，晶闸管的导通角和续流二极管的导通角各为多少？92)单相桥式可控整流电路，大电感负载，有续流二极管，当α=60ο时，晶闸管的导通角和续流二极管的导通角各为多少？93)三相半波可控整流电路，大电感负载，有续流二极管，晶闸管的触发角α、导通角θT、以及续流二极管的导通角θDR之间有什么关系？94)单相桥式可控整流电路，大电感负载，有续流二极管，晶闸管的触发角α、导通角θT、以及续流二极管的导通角θDR之间有什么关系？95)单相半波可控整流电路，有续流二极管，晶闸管的触发角α、导通角θT、以及续流二极管的导通角θDR之间有什么关系？96)三相半波和三相桥式全控整流电路，均为电阻性负载，当触发角α=45ο时，其输出电流各为连续还是断续？97)三相半波和三相桥式全控整流电路，触发角α相同时，那个电路的输出电压纹波因数较小？98)三相半波和三相桥式全控整流电路，RL负载相同，调节触发角α使二者的电压纹波因数相同，此时那个电路的输出电流纹波因数较小？99)三相桥式全控整流电路，其输出电压u d中最低的三个谐波频率分别是多少？100)三相半波全控整流电路，其输出电压u d中最低的三个谐波频率分别是多少？101)单相桥式全控整流电路，其输出电压u d中最低的三个谐波频率分别是多少？102)晶闸管整流供电的直流电动机系统，其机械特性在电流断续时有什么基本特征？103)三相桥式全控整流电路，晶闸管的最大导通角是多少？104)三相半波全控整流电路，晶闸管的最大导通角是多少？105)单相半波可控整流电路，怎样才能使其整流输出电流为连续？106)单相桥式全控整流电路，大电感负载，有续流二极管，什么情况下续流二极管的电流平均值大于晶闸管的电流平均值？107)三相半波全控整流电路，大电感负载，有续流二极管，什么情况下续流二极管的电流平均值大于晶闸管的电流平均值？108)三相桥式全控整流电路，大电感负载，有续流二极管，什么情况下续流二极管的电流平均值大于晶闸管的电流平均值？109)110)111)112)113)什么叫直流斩波电路？114)斩波电路有那三种基本控制方式？115)写出降压斩波电路输入电压和输出电压之间的关系式。
简答题1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK>0且u GK>0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3.多相多重斩波电路有何优点？答：多相多重斩波电路因在电源与负载间接入了多个结构相同的基本斩波电路，使得输入电源电流和输出负载电流的脉动次数增加、脉动幅度减小，对输入和输出电流滤波更容易，滤波电感减小。
此外，多相多重斩波电路还具有备用功能，各斩波单元之间互为备用，总体可靠性提高。
4．交交变频电路的最高输出频率是多少？制约输出频率提高的因素是什么？答：一般来讲，构成交交变频电路的两组变流电路的脉波数越多，最高输出频率就越高。
当交交变频电路中采用常用的6脉波三相桥式整流电路时，最高输出频率不应高于电网频率的1/3~1/2错误!未指定书签。
当电网频率为50Hz时，交交变频电路输出的上限频率为20Hz左右。
当输出频率增高时，输出电压一周期所包含的电网电压段数减少，波形畸变严重，电压波形畸变和由此引起的电流波形畸变以及电动机的转矩脉动是限制输出频率提高的主要因素。
5．试说明PWM控制的基本原理。
答：PWM控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
上述原理称为面积等效原理6.1什么是异步调制？主要特点答：载波信号和调制信号不保持同步的调制方式称为异步调制。

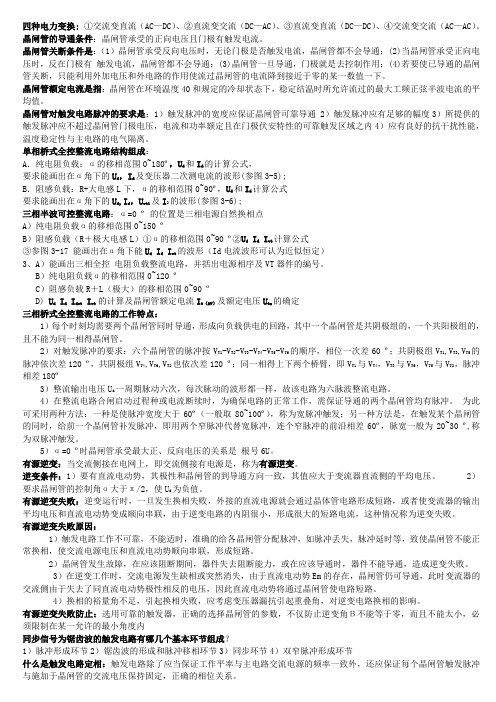

四种电力变换:①交流变直流（AC—DC）、②直流变交流（DC—AC）、③直流变直流（DC—DC）、④交流变交流（AC—AC）。
晶闸管的导通条件：晶闸管承受的正向电压且门极有触发电流。
晶闸管关断条件是：（1）晶闸管承受反向电压时，无论门极是否触发电流，晶闸管都不会导通；(2)当晶闸管承受正向电压时，反在门极有触发电流，晶闸管都不会导通；(3)晶闸管一旦导通，门极就是去控制作用；(4)若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值一下。
晶闸管额定电流是指：晶闸管在环境温度40和规定的冷却状态下，稳定结温时所允许流过的最大工频正弦半波电流的平均值。
晶闸管对触发电路脉冲的要求是：1）触发脉冲的宽度应保证晶闸管可靠导通 2）触发脉冲应有足够的幅度3）所提供的触发脉冲应不超过晶闸管门极电压，电流和功率额定且在门极伏安特性的可靠触发区域之内4）应有良好的抗干扰性能，温度稳定性与主电路的电气隔离。
单相桥式全控整流电路结构组成：A．纯电阻负载：α的移相范围0~180º，U d和I d的计算公式，要求能画出在α角下的U d，I d及变压器二次测电流的波形(参图3-5);B．阻感负载：R+大电感L下，α的移相范围0~90º，U d和I d计算公式要求能画出在α角下的U d,I d，U vt1及I2的波形(参图3-6);三相半波可控整流电路：α=0 º的位置是三相电源自然换相点A）纯电阻负载α的移相范围0~150 ºB）阻感负载（R＋极大电感L）①α的移相范围0~90 º②U d I d I vt计算公式③参图3-17 能画出在α角下能U d I d I vt的波形（Id电流波形可认为近似恒定）3、A）能画出三相全控电阻负载整流电路，并括出电源相序及VT器件的编号。
B）纯电阻负载α的移相范围0~120 ºC）阻感负载R＋L（极大）的移相范围0~90 ºD) U d I d I dvt I vt 的计算及晶闸管额定电流I t（AV）及额定电压U tn的确定三相桥式全控整流电路的工作特点：1）每个时刻均需要两个晶闸管同时导通，形成向负载供电的回路，其中一个晶闸管是共阴极组的，一个共阳极组的，且不能为同一相得晶闸管。
2）对触发脉冲的要求：六个晶闸管的脉冲按V T1-V T2-V T3-V T4-V T5-V T6的顺序，相位一次差60 º；共阴极组V T1,V T3,V T5的脉冲依次差120 º，共阴极组V T4,V T6,V T2也依次差120 º；同一相得上下两个桥臂，即V T1与V T4，V T3与V T6，V T5与V T2，脉冲相差180º3）整流输出电压U d一周期脉动六次，每次脉动的波形都一样，故该电路为六脉波整流电路。
4）在整流电路合闸启动过程种或电流断续时，为确保电路的正常工作，需保证导通的两个晶闸管均有脉冲。
为此可采用两种方法：一种是使脉冲宽度大于60º（一般取80~100º），称为宽脉冲触发；另一种方法是，在触发某个晶闸管的同时，给前一个晶闸管补发脉冲，即用两个窄脉冲代替宽脉冲，连个窄脉冲的前沿相差60º，脉宽一般为20~30 º,称为双脉冲触发。
5）α=0 º时晶闸管承受最大正、反向电压的关系是根号6Uα有源逆变：当交流侧接在电网上，即交流侧接有电源是，称为有源逆变。
逆变条件：1）要有直流电动势，其极性和晶闸管的到导通方向一致，其值应大于变流器直流侧的平均电压。
2）要求晶闸管的控制角α大于π/2，使U d为负值。
有源逆变失败：逆变运行时，一旦发生换相失败，外接的直流电源就会通过晶体管电路形成短路，或者使变流器的输出平均电压和直流电动势变成顺向串联，由于逆变电路的内阻很小，形成很大的短路电流，这种情况称为逆变失败。
有源逆变失败原因：1）触发电路工作不可靠，不能适时，准确的给各晶闸管分配脉冲，如脉冲丢失，脉冲延时等，致使晶闸管不能正常换相，使交流电源电压和直流电动势顺向串联，形成短路。
2）晶闸管发生故障，在应该阻断期间，器件失去阻断能力，或在应该导通时，器件不能导通，造成逆变失败。
3）在逆变工作时，交流电源发生缺相或突然消失，由于直流电动势Em的存在，晶闸管仍可导通，此时变流器的交流侧由于失去了同直流电动势极性相反的电压，因此直流电动势将通过晶闸管使电路短路。
4）换相的裕量角不足，引起换相失败，应考虑变压器漏抗引起重叠角，对逆变电路换相的影响。
有源逆变失败防止：选用可靠的触发器，正确的选择晶闸管的参数，不仅防止逆变角Β不能等于零，而且不能太小，必须限制在某一允许的最小角度内同步信号为锯齿波的触发电路有哪几个基本环节组成？1）脉冲形成环节2）锯齿波的形成和脉冲移相环节3）同步环节4）双窄脉冲形成环节什么是触发电路定相：触发电路除了应当保证工作平率与主电路交流电源的频率一致外，还应保证每个晶闸管触发脉冲与施加于晶闸管的交流电压保持固定，正确的相位关系。
触发电路定相的关键是：确定同步信号与晶闸管阳极电压的关系。
晶闸管整流电路其输出直流电压Ud的大小都与那些因素有关？与整流电路的结构（即整流参数）U2和α角的大小及负载性质有关。
1.与整流相对应，把直流电变成交流电称为逆变。
当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变。
逆变电路基本工作原理答：如图，当开关S1﹑S4闭合，s2﹑s3断开时，负载电压u0为正；当开关s1﹑s4断开，s2﹑s3闭合时，u0为负。
这样，就把直流电变成了交流电，改变两组开关的切换频率，即可改变输出交流电的频率。
这就是逆变电路最基本的工作原理。
电流从一个支路向另一个支路转移的过程称为换流（换相），换流方式有哪四种？答：器件换流电网换流负载换流强迫换流什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点？答：逆变电路根据直流侧电源性质的不同可分为两种：直流侧是电压源的称为电压型逆变电路；直流侧是电流源的称为电流型逆变电路。
电压型逆变电路有以下主要特点：1）直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
2）由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗的不同而不同。
3）当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路有以下主要特点：1）直流侧串联大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
2）电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
3）当交流侧为阻抗负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用直流斩波电路有哪三种控制方式？1）保持开关周期T不变，调节开关导通时间Ton，称为脉冲宽度调制或脉冲调宽型2）保持开关导通时间Ton不变，改变开关周期T，称为频率调制或调频型3）Ton和T都可调，使占空比改变，称为混合型。
单项调压电路纯电路结构组成：电阻负载，阻感负载2.单项调压电路纯电路负载α的移相范围为0≦α≦π，阻感负载α的移相范围ψ≦α≦π何为PWM脉宽调制技术？PWM控制就是对对脉冲宽度进行调制技术。
即通过这一系列脉冲的宽度进行调制，来等效地获得所需波形（含形状和幅值）PWM控制的重要理论基础是什么？面积等效原理3、通过脉宽调制控制输出的PWM波若等效正弦波，则成为SPWM控制其PWM波形成为SPWM波形，若SPWM波为双极性则这种调制方法也称为双极性SPWM调制。
什么是电力电子技术？答：用于电力领域的电子技术，即应用电力电子器件对电能进行变换和控制的技术。
电力变换通常包括那几类？答：电力变换通常分为四大类，即交流变直流（整流）、直流变交流（逆变）、直流变直流（直流斩波）和交流变交流。
其中交流变交流可以是电压或电力的变换，叫交流电力控制，也可以是和相数的变换。
什么是电力电子器件？答：电力电子器件是指直接应用于承担电能的变换或控制任务的主电路中，实现电能的变换或控制的电子器件。
目前，电力电子器件一般专指电力半导体器件。
电力电子器件如何分类？答：按照电力电子器件被控制信号所控制的程度，可分为以下三类：不可控器件、半控型器件和全控型器件（又叫自关断器件）。
根据器件内部电子和空穴两种载流子参与导电的情况，电力电子器件又可分为：单极型器件、双极型器件和混合型器件。
按照控制信号的不同，还可将电力电子器件分为电流驱动型和电压驱动型，后者又叫场控器件或场效应器件。
什么是晶闸管？它主要有哪些应用？答：晶闸管是硅晶体闸流管的简称，它包括普通晶闸管和双向、可关断、逆导、快速等晶闸管。
普通型晶闸管曾称为可控硅整流器，常用SCR表示。
在实际应用中，如果没有特殊说明，皆指普通晶闸管而言。
晶闸管主要用来组成整流、逆变、斩波、交流调压、变频等变流装置和交流开关以及家用电器实用电路等。
晶闸管是如何导通的？答：在晶闸管阳极——阴极之间加正向电压，门极也加正向电压，产生足够的门极电流Ig，则晶闸管导通，其导通过程叫触发。
晶闸管参数主要有哪些？答：晶闸管参数都和结温有关，主要的参数有：（1）电压定额。
1）断态重复峰值电压UDRM。
2）反向重复峰值电压URRM。
3）额定电压UTN。
（2）电流定额。
通态平均电流IT（A V）。
晶闸管在环境温度40℃和规定的冷却条件下，结温不超过额定结温时，所允许通过的最大工频正弦半波（不小于1700）。
门极可关断晶闸管主要参数有哪些？答：GTO的主要参数如下：（1）最大可关断阳极电流IATO。
它也是标称GTO额定电流的参数。
（2）电流关断增益off 。
（3）擎住电流IL。
绝缘栅双极晶体管有哪些主要参数？答：绝缘栅双极晶体管主要参数有：（1）最大集—射极电压UCES。
（2）最大集电极电流。
包括额定直流电流IC和1ms 脉冲最大电流ICP。
（3）最大集电极功耗PCM。
IGBT在实际应用中应采取哪些保护措施？答：IGBT在实际应用中常用的保护措施如下：（1）过流保护。
通过检测出的过电流信号切断门极信号，使IGBT关断。
（2）过压保护。
设置吸收电路可抑制过电压并限制电压上升率du/dt。
（3）过热保护。
利用温度传感器检测出IGBT的壶温，当超过允许值时令主回路跳闸。
缓冲电路有什么作用？答：缓冲电路也叫吸收电路，在电力电子器件应用技术中起着重要的作用。
