中纤板与刨花板常规参数

刨花板-国标本标准参照采取国际ISO820-1975《刨花板定义和分类》；ISO9247－1989《人造板密度的测定》；ISO9425－1989《人造板含水率的测定》。

4.1.2 厚度4.1.2.1各类刨花板的公称厚度为4、6、8、10、12、14、16、19、22、25、30mm等。

注：经供需双方协议，可生产其他厚度的刨花板。

4.1.2.2各类刨花板的任意一点厚度偏差均不得超过表1规定。

测量方法见附录A（补充件的）A1。

表１刨花板厚度允许偏差mm公称厚度A类B类优等品一等品二等品砂光未砂光砂光未砂光未砂光砂光≤13 ±0.20+1.20+0.30 ±0.30+1.20+1.20+0.30±0.30＞13～20 ±0.20+1.40+0.30 ±0.30+1.60+1.40+0.30±0.30＞20 ±0.20+1.60+0.30 ±0.30+2.00+1.60+0.30±0.304.1.3 幅面4.1.3.1 各类刨花板幅面尺寸按表2规定表2 刨花板的幅面尺寸宽度长度915 -- 1830 -- --1000 -- -- 2000 --1200 1220 -- -- 2440 注：经供需双方协议，可生产其他幅面尺寸的刨花板。

4.1.3.2 长度和宽度允许偏差为0～5mm。

测量方法见附录A（补充件）的A2。

4.1.4 刨花板边缘不直度不超过1/1000（mm/mm）。

测量方法见附录A（补充件）的A3。

4.1.5 刨花板两对角线之差允许值按表3规定。

表3 刨花板两对角线差mm板长度允许值≤1220 ≤3＞1220～1830 ≤4＞1220～1830 ≤5＞2440 ≤64.1.6 刨花板翘曲度允许值按表4规定。

测量方法见附录A（补充件）的A4。

表4 刨花翘曲度厚度mm允许值，%A类B类优等品一等品二等品＞10 ≤0.5 ≤0.5 ≤1.0 ≤0.5 ≤10 不测4.1.7 刨花板的外观质量应符合表5规定。

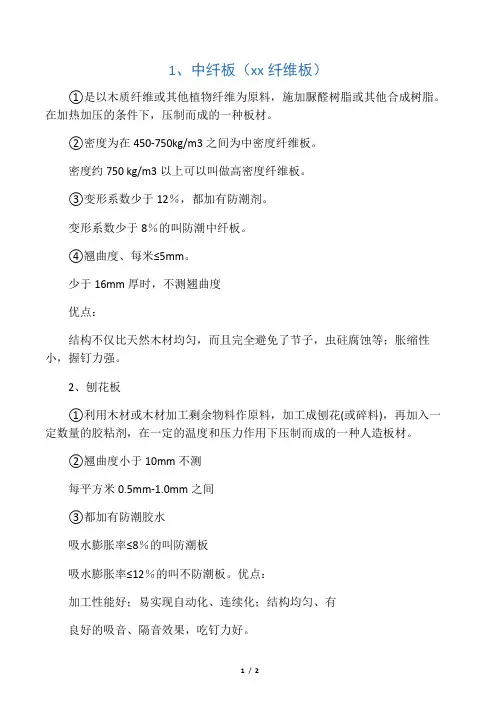

1、中纤板（xx纤维板）①是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂。

在加热加压的条件下，压制而成的一种板材。

②密度为在450-750kg/m3之间为中密度纤维板。

密度约750 kg/m3以上可以叫做高密度纤维板。

③变形系数少于12％，都加有防潮剂。

变形系数少于8％的叫防潮中纤板。

④翘曲度、每米≤5mm。

少于16mm厚时，不测翘曲度优点：结构不仅比天然木材均匀，而且完全避免了节子，虫砫腐蚀等；胀缩性小，握钉力强。

2、刨花板①利用木材或木材加工剩余物料作原料，加工成刨花(或碎料)，再加入一定数量的胶粘剂，在一定的温度和压力作用下压制而成的一种人造板材。

②翘曲度小于10mm不测每平方米0.5mm-1.0mm之间③都加有防潮胶水吸水膨胀率≤8％的叫防潮板吸水膨胀率≤12％的叫不防潮板。

优点：加工性能好；易实现自动化、连续化；结构均匀、有良好的吸音、隔音效果，吃钉力好。

缺点：密度不均匀；刨花板边缘粗糙，另外很多人将“吃钉力”和“握钉力”弄混，什么是“吃钉力”什么是“握钉力”。

1。

吃钉力：是指钉子是否容易进入板材，吃钉力好的板材容易进钉，反之亦然。

一般吃钉力好的板材，握钉力较差。

代表板材：刨花板2。

握钉力：是指钉子进入板材后，钉子是否容易固定钉孔，是否容易松动脱落。

握钉力好的板材固定力强，钉子不易松动脱落，钉孔可反复利用，反之亦然。

一般握钉力好的板材，吃钉力较差。

代表板材：xx纤维板。

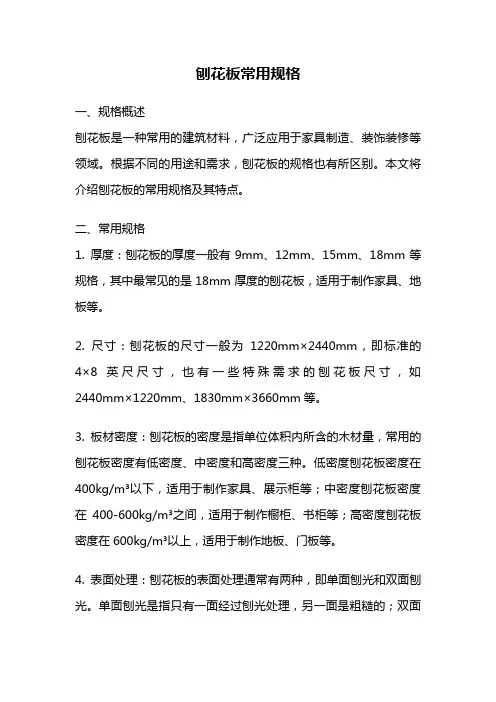

刨花板常用规格一、规格概述刨花板是一种常用的建筑材料，广泛应用于家具制造、装饰装修等领域。

根据不同的用途和需求，刨花板的规格也有所区别。

本文将介绍刨花板的常用规格及其特点。

二、常用规格1. 厚度：刨花板的厚度一般有9mm、12mm、15mm、18mm等规格，其中最常见的是18mm厚度的刨花板，适用于制作家具、地板等。

2. 尺寸：刨花板的尺寸一般为1220mm×2440mm，即标准的4×8英尺尺寸，也有一些特殊需求的刨花板尺寸，如2440mm×1220mm、1830mm×3660mm等。

3. 板材密度：刨花板的密度是指单位体积内所含的木材量，常用的刨花板密度有低密度、中密度和高密度三种。

低密度刨花板密度在400kg/m³以下，适用于制作家具、展示柜等；中密度刨花板密度在400-600kg/m³之间，适用于制作橱柜、书柜等；高密度刨花板密度在600kg/m³以上，适用于制作地板、门板等。

4. 表面处理：刨花板的表面处理通常有两种，即单面刨光和双面刨光。

单面刨光是指只有一面经过刨光处理，另一面是粗糙的；双面刨光是指两面都经过刨光处理，表面光滑平整。

5. 胶水种类：刨花板的胶水种类有三类，即酚醛胶水、脲醛胶水和酚醛脲醛胶水。

酚醛胶水具有耐水性好、胶层牢固的特点，适用于室内家具制作；脲醛胶水具有耐热性好、耐水性较差的特点，适用于室外家具制作；酚醛脲醛胶水综合了两者的优点，具有耐水性好、耐热性好的特点，适用于高要求的家具制作。

6. 颜色：刨花板的颜色多种多样，常见的有原木色、白色、黑色等。

根据不同的装修风格和需求，可以选择相应的颜色。

三、使用特点1. 刨花板具有良好的承重性能，适用于制作各种家具和建筑结构。

2. 刨花板表面平整光滑，易于加工，适合进行切割、钻孔、雕刻等工艺处理。

3. 刨花板具有一定的抗湿性能，可以在潮湿环境下使用。

4. 刨花板具有一定的隔热性能，可以在一定程度上改善室内温度。

表6 A类刨花板优等品物理力学性能指标
项目单位公称厚度，mm
≤13>13～20 >20～25 >25～32 >32
静曲强度MPa ≥16.0≥15.0≥14.0≥12.0≥10.0内结合强度MPa ≥0.40≥0.35≥0.30≥0.25≥0.20表面结合强度MPa ≥0.90
吸水厚度膨胀率% ≤8.00
含水率% 5.0～11.0
游离甲醛释放量m g/100g ≤30
密度g/cm3 0.50～0.85
密度偏差% ≤±5.0
握螺钉力垂直板面N ≥1100平行板面N ≥800
衡量密度板的性能指标有哪些？
1.密度
2.内结合强度
3.表面结合强度
4.含水率
5.吸水厚度膨胀率
6.静曲强度
7.弹性模量
8.表面吸收
9.握螺钉力10.甲醛释放量11.板内密度偏差
中密度纤维板按类型分为：普通型：GP 家具型：FN 承重型：LB 按适用条件分为：干燥型:REG 潮湿型: MR 高湿度: HMR 室外型:EXT 阻燃型:FR 抗真菌: F 防虫害: I。
