无热再生干燥器的结构和工作原理..

⽆热和微热再⽣吸附式⼲燥机的区别及优缺点⽐较编辑/技术组公众号/空压机⽹⽆热和微热再⽣吸附式⼲燥机的区别及优缺点⽐较1、⽆热再⽣式⼲燥机是通过改变运⾏⼯况，使吸附在压⼒下进⾏，再⽣在常压或在真空下进⾏，⼯作周期只有5-10min，装置体积⼩、制造简单、再⽣⽓消耗量⼤；双塔式⽆热再⽣⼲燥机因其体积⼤，所需的解吸能⼜全部来⾃成品⽓，故再⽣⽓耗量⼤，⼀般耗⽓量为15%，模块式⽆热再⽣⼲燥机采⽤模块结构，体积⼩重量轻，再⽣⽓耗相对较⼩，⼀般耗⽓量为5%左右。

⽆热再⽣吸附式⼲燥机是根据变压吸附、再⽣循环的原理，利⽤⾃热（⽆需外部热源）进⾏吸附⼲燥。

压缩空⽓交替流经两个吸附塔，当其中⼀个吸附塔在⾼分压（⼯作压⼒）的状态下，⼲燥剂吸收⼤量的⽔份，⽽另⼀吸附塔则由再⽣⽓管道通⼊⼲燥的低压⽓体，解析⼲燥剂吸收的⽔份。

优点：结构简单，维护⽅便；缺点：耗⽓量⼤、能源品位⾼，有效供⽓量⼩，⽽且有时露点不够稳定。

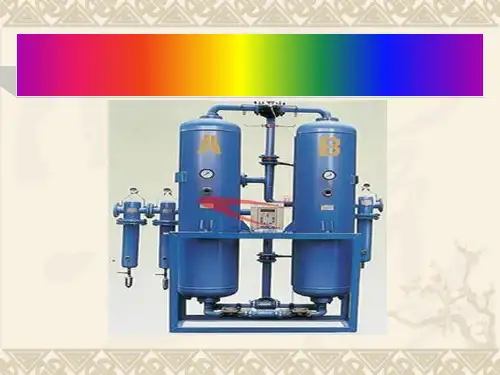

（⽆热再⽣吸附式⼲燥机）2、微热再⽣式⼲燥机，在⽆热再⽣的基础上，对再⽣⽓进⾏适当加热，提⾼再⽣温度，以减少再⽣⽓耗量，该装置再⽣耗量⼩，经济性好。

这种微热再⽣式⼲燥机，以加热器放在⼲燥机内、外⼜分为内微加热再⽣式和外微加热再⽣式⼲燥机。

内微加热再⽣式⼲燥机将加热器放置在⼲燥机内，可充分利⽤加热器的能量⼲燥吸附剂。

其再⽣⽓耗⼀般为5%左右。

微热再⽣吸附式⼲燥机是根据变压吸附、再⽣循环的原理,采⽤外部(电加热)微加热再⽣⽅式对压缩空⽓进⾏吸附⼲燥。

微热再⽣吸附式⼲燥机，综合变压吸附和变温吸附之优点，在常温⾼蒸汽分压下吸附（⼯作）；在较⾼温度，低蒸汽分压下解析（再⽣），即吸附剂在吸附过程中吸附的⽔分，在再⽣过程中依靠⾼品质再⽣⽓（⼲燥空⽓加热）的热扩散和低分压两种机理的共同作⽤⽽得以彻底清除。

优点：⼯作周期⽐较长，⽽且供⽓露点稳定；缺点：耗能仍然偏⼤，既要耗费7%的压缩空⽓，也要耗费⼀定的电能。

（微热再⽣吸附式⼲燥机）吸附式⼲燥机的选型企业可根据⽤⽓要求、能耗、再⽣⽅式、价格等⽅⾯综合考虑，选择适合企业⽣产的⼲燥机。

无热再生干燥器的结构和工作原理一、结构：1.主干燥器：无热再生干燥器的主干燥器通常由一组吸湿剂填充的容器构成，吸湿剂通常是一种具有吸湿性能的物质，如硅胶、活性炭或分子筛等。

主干燥器通常呈圆筒状，容器内外都有一层过滤网，以防止吸湿剂颗粒溢出。

2.再生器：无热再生干燥器的再生器通常由一组加热元件和一层过滤网构成。

加热元件可以是电热器、蒸汽管道或燃气燃烧器等，通过加热使得再生器内的温度升高，从而去除干燥剂中吸附的水分，使其能够再次用于干燥空气。

3.风机：无热再生干燥器通常配备有一台风机，用于将湿度较高的空气吸入主干燥器，并将经过干燥后的空气排出。

风机通常位于设备的上部或侧面，并通过管道连接到主干燥器和再生器。

二、工作原理：1.吸湿阶段：当湿度较高的空气通过风机被吸入主干燥器时，会与主干燥器内的吸湿剂接触。

吸湿剂具有吸湿性能，能够吸附空气中的水分，将其吸附到吸湿剂颗粒表面，使得空气变得干燥。

2.再生阶段：当主干燥器内的吸湿剂达到饱和状态时，需要进行再生。

此时，再生器内的加热元件开始工作，将再生器内的温度升高。

吸湿剂中吸附的水分会被加热的空气蒸发掉并排出设备，使其再次具备吸湿的能力。

3.充填阶段：在再生完成后，干燥器会再次装填新的吸湿剂，以备下一次吸湿阶段使用。

这样，无热再生干燥器可以实现连续的工作，不间断地去除空气中的湿度。

需要注意的是，无热再生干燥器并不能完全去除空气中的水分，通常只能将空气的湿度降低到一定的范围。

如果需要更低的湿度，可以将无热再生干燥器与其他干燥设备（如冷冻干燥机）结合使用。

总结起来，无热再生干燥器的结构主要包括主干燥器、再生器和风机，通过主干燥器内的吸湿剂吸附空气中的水分，再通过再生器将吸湿剂中的水分蒸发掉，实现连续的干燥过程。

无热再生干燥器在工业和商业领域中应用广泛，例如电子制造、食品加工、化工等行业。

专业方向课程设计题 目 无热再生压缩空气干燥机PLC控制系统设计 学 院 自动化学院专 业 电气工程与自动化专业班 级 07063011学 号 07063040学生姓名 李文志指导教师 吴茂刚 张卫完成日期 2010年9月19日目录一、无热再生干燥器介绍 (2)1、工作原理2、工艺流程3、时序图二、PLC控制系统设计 (5)1、系统电气控制图2、三菱顺序功能法和经验梯形图法编程3、西门子S7-200编程4、 S7-200程序软件模拟三、结论 (14)参考文献一、 无热再生干燥器1、干燥器简介干燥器是通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料的机械设备。

1.1干燥器分类干燥器可按操作过程、操作压力、加热方式湿物料运动方式或结构等不同特征分类。

按操作过程，干燥器分为间歇式(分批操作)和连续式两类；按操作压力，干燥器分为常压干燥器和真空干燥器两类按加热方式，干燥器分为对流式、传导式、辐射式、介电式等类型。

按湿物料的运动方式，干燥器可分为固定床式、搅动式、喷雾式和组合式；按结构，干燥器可分为厢式干燥器、输送机式干燥器、滚筒式干燥器、立式干燥器、机械搅拌式干燥器、回转式干燥器、气流式干燥器、振动式干燥器等多种。

1.2干燥器的未来发展方向干燥器的未来发展将在深入研究干燥机理和物料干燥特性，掌握对不同物料的最优操作条件下，开发和改进干燥器；另外，大型化、高强度、高经济性，以及改进对原料的适应性和产品质量，是干燥器发展的基本趋势；同时进一步研究和开发新型高效和适应特殊要求的干燥器，如组合式干燥器、微波干燥器和远红外干燥器等。

干燥器的发展还要重视节能和能量综合利用，如采用各种联合加热方式，移植热泵和热管技术，开发太阳能干燥器等；还要发展干燥器的自动控制技术、以保证最优操作条件的实现；另外，随着人类对环保的重视，改进干燥器的环境保护措施以减少粉尘和废气的外泄等，也将是需要深入研究的方向。

英格索兰再生式干燥机培训手册英格索兰工业系统组团（中国区）螺杆机服务支持部目录一、IR再生式干燥机整体特点简介二、IR无热再生式干燥机(IRMD / IRD)介绍三、IR有热再生式干燥机(IRED)介绍四、IR鼓风式干燥机(IRBD)介绍五、IR冷冻/再生组合式干燥机(IRCD)介绍六、IR再生式干燥剂的安装要求七、干燥剂的充填和排出八、IR再生式干燥机的开机步骤九、IR再生式干燥机的维护及保养十、故障诊断指导附件：性能参数表一、IR再生式干燥机特点简介：1. IR再生式干燥机工作原理再生式压缩空气干燥机通过自动化控制使压缩空气气流在二个充满干燥剂容器内循环流动从而能持续提供干燥的压缩空气。

当一个容器正在从输入的空气气流中吸收湿气时，另一个容器中的干燥剂同时在被一部分已干燥的空气再生着。

吸附：利用活性氧化铝颗粒自身的吸湿功能吸收压缩空气中的气态水份。

吸附的产生是由于不同的蒸汽压力，在一定压力下饱和压缩空气的高蒸汽压力与干燥剂的低蒸汽压力之差导致分子的相互吸引。

为了使干燥剂充分吸附，IR再生式干燥机在设计时对流量有所考虑，即流量速度控制在40~60英寸/分钟，接触时间大于5.5秒，压降小于3psiD。

再生：同样由于不同的蒸汽压力。

在0 psig压力下干燥压缩空气的低蒸汽压力与干燥剂上蒸汽的高蒸汽压力之差导致分子的相互吸引。

2.IR再生式干燥机的种类无热再生式干燥机有热再生式干燥机鼓风式干燥机压缩热式干燥机3.IR再生式干燥机的干燥剂IR再生式干燥剂标准型号采用A级活性氧化铝。

处理量为0.5~14M3/min的干燥剂，采用直径为3.2mm的氧化铝颗粒。

处理量大于14M3/min的干燥剂，用总量80%的直径为3.2mm的氧化铝颗粒和总量20%的直径为6.35mm的氧化铝颗粒，这样有助于压缩空气提供干燥塔时的气流分布。

4.IR再生式干燥机压力露点IR吸附式干燥机的压力露点为-40°C。

若用户有需求，压力露点可以低于-73ưC,但结构和所使用的干燥机不同。

干燥机系统培训培训大纲试卷讲解干燥机的工作原理工艺流程标准操作程序一般故障识别与处理试卷讲解一、填空1,螺杆压缩机三个工作过程分别是：（吸气压缩排气）2，真空泵润滑油有四种功能：（润滑密封降温降噪）3，空气中小于0.1的粒子主要作（扩散）运动，大于0.5的粒子主要作（惯性）运动。

4，容积式压缩机：是将一定量的（气体）限制于一个封闭的空间里，使（压力）升高。

5，我们公司的高压配电室是用（CO2）进行灭火,IT机房是用（七氟丙烷）灭火6，MAU水洗室液位在（LL位）时，水泵停止工作，电导率高时（电磁阀）会打开排水。

7，MAU水箱有四个液位，HH430mm H330mm L100mm LL(40mm)8,水汽分离器的作用是收集和除去，在冷却过程中从空气或气体中冷疑出来水的时候，能被（分离）出来9，PCW日常补水，所补充的是（RO）水WordsFromNotePagePage No.4WordsFromSlide二、选择1)洁净室的压力传感器突然波动很大，那么首先要做的是：（B）A,通知自控工程师，要求对自控系统进行更正B,去现场核实情况，并用测试仪器对其压力数值进行核对C,通知机械工程师，请其检查机械设备2)PV真空压力高可能原因（A B D E）A,空气过滤器堵塞B,进气管道太小或者有杂物堵塞C,润滑油不足D,油气分离器堵塞E,系统泄漏，轴封泄漏3)多级压缩机的优点可能有（A B C D）A,节省压缩功B,降低排气温度C,提高容积系数D,减少压缩机的吸气量4)一个物理大气压相当于（A B C D E）A，760mmHg B,10.33mH2OC,1.033kgf/cm2 D,98KpaE,0.1Mpa或0.98bar三：简述题1）干燥机的工作原理并画出工艺流程图WordsFromNotePagePage No.5WordsFromSlide干燥机的工作原理无热再生式干燥机是利用干燥剂(活性氧化铝是具有多细孔道、高强度的吸附剂)升压吸附的原理，使干燥剂在管网的压力下吸附，然后再减压膨胀至大气压，这种压力变化能使膨胀的空气变得更加干燥，然后让它流过未接通气流的需再生的干燥剂层（即已吸收足够水汽的干燥塔），干燥的再生空气吸出干燥剂里的水分，将其带出干燥机来达到脱湿干燥的目的。

无热再生干燥器使用说明-CAL-FENGHAI.-(YICAI)-Company One12．2 无热再生干燥机使用说明书ZLD系列无热再生干燥机使用说明书使用前敬请先阅读杭州正大空分设备制造有限公司目录1、概述2、基本工作原理3、技术参数4、压缩空气净化工艺流程及其净化系统的配置5、安装6、ZLD电脑控制仪的使用7、调试8、使用9、维护保养故障排除表一、概述：ZLD系列无热吸附式压缩空气干燥器是根据变压吸附原理,应用无热再生方法对压缩空气进行干燥的一种设备.由采用先进微机技术的ZLD-XG1F 电脑控制仪对空气干燥工艺自动进行控制,以达到提高空气净化效率,降低电能损耗之目的。

本系列干燥器被广泛应用于电子、食品、冶金、电力、化工、石油、医药、轻纺、烟草、仪表、自动控制等行业。

二、基本工作原理正大ZLD-XG1F系列无热吸附式压缩空气干燥器是根据变压吸附原理,对压缩空气进行干燥的一种设备.在一定的压力下,使压缩空气自下而上流经吸附剂(干燥)床层,在低温高压下,压缩空气中的水蒸气便向吸附剂表面转移,即吸附剂吸收空气中的水份至趋于平衡,使压缩空气得到干燥,这就是吸附(工作)过程.当压力下降的干燥空气(再生空气),再与吸附水份饱和的吸附剂接触时,吸附剂中的水份转向再生空气,直至平衡,使吸附剂得到干燥,这就是解吸(再生)过程.即在低温或高压下水份被吸附(工作),在高温或低压下水份被解吸(再生).本干燥器为双筒结构,筒内充填满吸附剂,当一吸附筒在进行干燥工序时,另一吸附筒在进行解吸工序.2．1工艺流程(见图1)图2无热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒、B筒作为解吸筒2．1．1 吸附工序当以A筒作为吸附（干燥）筒时；应先行关闭进气阀（常开）Z2、打开排气阀（常闭）Z4(气动薄膜切断阀或柱塞式切断阀见图2),未经干燥带水份的压缩空气由气体进口进入,流经Z1到A筒下部,湿空气在筒内自下而上流经干澡剂,湿空气中的水份被吸附,干燥的压缩空气通过止回阀H1从气体出口流出.约12%的干燥空气通过球阀Q流入B筒，以使B筒中的干燥剂解吸（再生）。

无热再生干燥机说明书1、工作原理根据变压吸附原理对压缩空气进行干燥。

在一定的压力下，压缩空气自下而上流经吸附剂(干燥)床层，在高温高压下，压缩空气中的水蒸气被吸附剂吸附，使压缩空气得到干燥;降低压力，吸附剂解吸水分得以再生，两个吸附筒循环交替使用。

2、技术参数技术参数名称技术参数值进口容积流量17 Nm3/min 进口压力＜1.0 MPa 进口温度＜50℃成品气露点(常温下) -40℃再生气耗气量13%左右安装环境室内温度低于38℃进口气含油量< 0.5mg/m3 吸附剂:5A分子筛再生方式无热再生工作方式两吸附筒交替连续工作(切换周期:5min左右,出厂调定)操作方式智能控制仪全自动控制智能控制仪耗电220V 50Hz 1P3、工艺流程a. 吸附工序当以A筒作为吸附(干燥)筒时:应先行关闭进气阀Z2、打开排气阀，未经干燥带水份的压缩空气由气体进口进入，流经Z1到A筒下部湿空气在筒内自下而上流经干燥剂，湿空气中的水份被吸附，干燥的压缩空气通过止回阀H1从气体出口流出。

约13%的干燥空气通过球阀Q流入B筒，吹走被吸附的水份，以使B筒中的干燥剂解吸(再生)。

b. 解吸工序当B筒作为解吸(再生)筒时，A筒的干燥空气通过球阀J(约13%)作为再生气无热再生干燥机流经B筒，吹走被吸附的水分，经排气阀Z4、消声器S中排出。

下半周期A筒作为解吸工序，B筒转为吸附工序，切换周期一般为10分钟(可根据需要另行设定)，切换情况由智能控制仪前面板显示。

8、日常保养/常见故障8.1经过长期运转，当干燥系统各项运行参数不变，设备工作正常，而干燥空气达不到露点要求(<-40℃)，即干燥剂已失效，需调换更新。

8.7智能控制仪内须经常清扫灰尘(注意先切断电源)并定期检后面板各插头接插是否良好，有故障及时修复。

8.8维修时，必须切断电源(包括进入控制仪的电源)以免造成不必要的伤害。

无热再生干燥机常见故障检修表序号故障故障原因排除方法1.1无电源输出、接线端松脱 1.1检查电源线及熔断器1.2输出端全部或部分无输出 1.2改正错误接线1 智能控制仪不工作1.3输出端接线错误 1.3改正错误接线1.4电压波动太大 1.4稳压电源2.1吸附剂破损严重 2.1清除破损吸附剂并补充压力降偏大(超过2.2过滤器堵塞2.2检查并清理堵塞的过滤器2进口压力的3%MPa) 2.3吸附剂超期或已过早破碎成2.3过筛或更换吸附剂粉尘状3.1吸附剂不足或破碎、失效 3.1加吸附剂或更换3.2再生气量不足 3.2调整至合理气量3.3进气温度过高 3.3调整工艺配置、提高冷却器冷却效果3 露点达不到要求 3.4进气含油量高吸附剂失效3.4提高滤油效果，更换吸附剂3.5工作压力低至使吸附能力低 3.5适当提高进气压力3.6切换阀门故障3.6修理4.1出气管径不合要求 4.1更换4.2出气管道不畅 4.2.1清理及排污 4.2.2流量损失大4.3再生气量偏大 4.3适当减少再生气量4.4管道弯头过多 4.4适当减少管道弯头再生压力不符零或 5.2.1切换阀门失灵或严重泄漏5.2.2检查并更换损坏件5.3再生气量偏大 5.3适当减少再生气量5.4再生气出气管道不畅 5.4检查出气管道、消声器等吸附干燥筒6.1先导电磁阀失灵6.2先导电磁阀损坏更换(6.2.1切换阀门损坏6.2。

吸附再生干燥机工作原理吸附式干燥机是一种常见的干燥设备，其主要工作原理是利用吸附剂吸附空气中的水分，从而达到干燥的目的。

吸附式干燥机被广泛应用于工业领域，如化学工业、电子制造、食品加工等行业。

本文将详细介绍吸附式干燥机的工作原理及作用。

一、工作原理吸附式干燥机的工作原理如下：吸附式干燥机一般采用双塔式，一塔进行吸附，另一塔进行解吸。

无热再生干燥器的实际工作过程分吸附、再生、均压三个阶段，微热与有热再生干燥器则由吸附、再生、吹冷、均压四个阶段构成一个循环。

工作室，压缩空气交替流经A、B两个充满吸附剂的塔式容器，一塔在工作压力(高水气分压)状态下吸附时，另一塔则在接近大气压(滴水气压)状态下或受热状态下解吸，然后按所设定的程序切换两塔交替工作。

吸附式干燥机是通过"压力变化"(变压吸附原理)来达到干燥效果。

由于空气容纳水汽的能力与压力成反比，其干燥后的一部分空气(称为再生气)减压膨胀至大气压，这种压力变化使膨胀空气变得更干燥，然后让它流过未接通气流的需再生的干燥剂层(即已吸收足够水汽的干燥塔)，干燥的再生气吸出干燥剂里的水份，将其带出干燥器来达到脱湿的目的。

两塔循环工作，无需热源，连续向用户用气系统提供干燥压缩空气。

压缩空气干燥机是利用吸附剂在常温下对空气中水蒸气有较大吸附量的特点制成的压缩空气干燥设备。

特点是经吸附式干燥机处理后的压缩空气露点更低，含水量更少，但耗能更多。

在实际生产中，实际能耗值有时要比理论值高得多。

例如，物料可能在干燥料斗中的停留时间过长，完成干燥所消耗的气体量较大，或者分子筛的吸附能力未充分发挥等。

具体来说，吸附式干燥机的工作过程如下：吸附塔吸附水分：湿空气进入吸附塔，吸附剂吸附其中的水分。

再生塔再生吸附剂：当吸附塔中的吸附剂饱和时，空气流切换到再生塔中。

再生塔中的热空气流过吸附剂，将其中的水分蒸发出来，从而再生吸附剂。

切换塔：当再生塔中的吸附剂再次饱和时，需要切换塔，将湿空气流入到另一个干燥塔中进行干燥。
