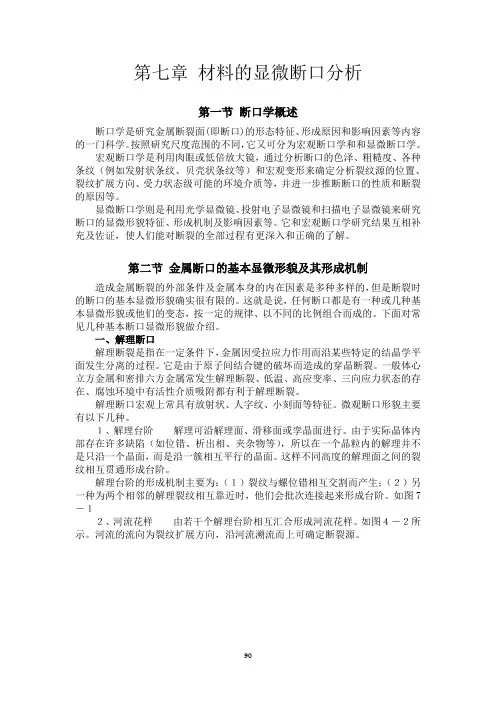

第七章_材料的显微断口分析

第七章材料的显微断口分析第一节断口学概述断口学是研究金属断裂面(即断口)的形态特征、形成原因和影响因素等内容的一门科学。

按照研究尺度范围的不同，它又可分为宏观断口学和和显微断口学。

宏观断口学是利用肉眼或低倍放大镜，通过分析断口的色泽、粗糙度、各种条纹（例如发射状条纹、贝壳状条纹等）和宏观变形来确定分析裂纹源的位置、裂纹扩展方向、受力状态级可能的环境介质等，并进一步推断断口的性质和断裂的原因等。

显微断口学则是利用光学显微镜、投射电子显微镜和扫描电子显微镜来研究断口的显微形貌特征、形成机制及影响因素等。

它和宏观断口学研究结果互相补充及佐证，使人们能对断裂的全部过程有更深入和正确的了解。

第二节金属断口的基本显微形貌及其形成机制造成金属断裂的外部条件及金属本身的内在因素是多种多样的，但是断裂时的断口的基本显微形貌确实很有限的。

这就是说，任何断口都是有一种或几种基本显微形貌或他们的变态，按一定的规律、以不同的比例组合而成的。

下面对常见几种基本断口显微形貌做介绍。

一、解理断口解理断裂是指在一定条件下，金属因受拉应力作用而沿某些特定的结晶学平面发生分离的过程。

它是由于原子间结合键的破坏而造成的穿晶断裂。

一般体心立方金属和密排六方金属常发生解理断裂、低温、高应变率、三向应力状态的存在、腐蚀环境中有活性介质吸附都有利于解理断裂。

解理断口宏观上常具有放射状、人字纹、小刻面等特征。

微观断口形貌主要有以下几种。

１、解理台阶解理可沿解理面、滑移面或孪晶面进行。

由于实际晶体内部存在许多缺陷（如位错、析出相、夹杂物等），所以在一个晶粒内的解理并不是只沿一个晶面，而是沿一簇相互平行的晶面。

这样不同高度的解理面之间的裂纹相互贯通形成台阶。

解理台阶的形成机制主要为：（１）裂纹与螺位错相互交割而产生；（２）另一种为两个相邻的解理裂纹相互靠近时，他们会批次连接起来形成台阶。

如图7－１２、河流花样由若干个解理台阶相互汇合形成河流花样。

如图４－２所示。

金属材料断口分析的步骤与方法断口分析通常是一个从宏观到微观，从定性到定量的分析过程，并且是应用多种仪器联合测试检验的结果，是综合性很强的技术分析工作。

因此需要严格的科学态度，精心地、有步骤地进行研究分析。

断口分析步骤：(1)所有试样的选择、鉴定、保存以及清洗;(2)宏观检验和分析(断裂表面、二次裂纹以及其他的表面现象);(3)微观检验和分析;(4)金相剖面的检验和分析以及化学分析;(5)断口定量分析(断裂力学方法);(6)模拟试验。

1 断裂构件的处理及断口的保存在确定了断裂的金属构件后，就要采取措施把断口保存好，尽快制定分析计划。

通常金属构件的断裂不止一个断口，有时要立即判断主断口有困难，此时应该把所有断件收集好，在收集过程中切勿把断口碰伤或对接，也不要在断口上使用防蚀涂层。

保护和清理断口是断口分析的一个重要前提。

对断口和裂纹轨迹进行充分检查后方可进行清洗。

对于不同情况下的断口应该用不同方法处理：(1)大气中的新鲜断口，应立即放入干燥器内或真空干燥器内而不必清洗。

(2)对于带有油污的断口，首先用汽油，然后用丙酮、三氯甲烷、石油醚及苯等有机溶剂溶去油污，最后用无水乙醇清洗吹干。

当浸没处理还不能去除油污时，可使用蒸汽或超声波方法进一步去除。

(3)在腐蚀环境下发生断裂的断口，通常在断口上覆盖一层腐蚀产物，这层产物对于分析断裂原因是非常有用的，但对断口形貌观察常常带来很大的麻烦。

在这种情况下，需要用综合分析的方法来考虑。

因为有许多腐蚀产物容易水解或分解，因此进行产物分析要抓紧时间，同时不要进行任何清洗和处理。

通常把带有腐蚀产物的断口试样，先用X射线、电子探针、电子扫描显微镜或俄歇能谱仪进行产物分析，得出结论后去掉产物再观察断口形貌。

去掉腐蚀产物有时可采用干剥法。

用醋酸纤维纸(称AC纸，由7%的醋酸纤维素、丙酮溶液制成厚度0.1～1mm的均匀薄膜)复型进行清理是最有效的方法之一，尤其是断口表面已经受到腐蚀的时候。
