高层住宅交通核几种布置方式

高层住宅交通核设计详解【推荐PPT文档】高层住宅的交通核设计是建筑设计中至关重要的环节，它不仅关系到居民的日常出行便捷性和安全性，还对整个建筑的空间利用、消防疏散等方面产生深远影响。

接下来，让我们详细探讨一下高层住宅交通核的设计要点。

一、交通核的定义与组成高层住宅交通核，简单来说，就是连接各楼层住户的垂直交通和水平交通的集中区域。

它通常由楼梯、电梯、电梯厅、前室、疏散通道等部分组成。

楼梯是必不可少的垂直疏散通道，在紧急情况下为居民提供安全逃生的路径。

电梯则是日常垂直交通的主要工具，方便居民快速上下楼。

电梯厅和前室是居民等候电梯和短暂停留的空间，需要有足够的面积和良好的通风采光条件。

疏散通道则要保证畅通无阻，确保在火灾等紧急情况下人员能够迅速疏散。

二、交通核的布局形式1、核心筒式布局这是高层住宅中最常见的交通核布局形式。

核心筒位于建筑的中心位置，楼梯、电梯等交通设施围绕核心筒布置。

这种布局的优点是结构稳定，交通流线简洁，各户的朝向和采光较为均匀。

但缺点是中间部分的户型可能会受到交通核的影响，采光和通风稍差。

2、外置式布局交通核位于建筑的一侧或两侧，这种布局可以使中间的户型获得更好的采光和通风条件，但可能会导致建筑外立面不够规整，结构设计也相对复杂。

3、分散式布局将交通设施分散布置在建筑的不同位置，这种布局较为灵活，但交通流线可能会较为复杂，不利于管理和疏散。

三、交通核的尺寸设计1、楼梯尺寸楼梯的宽度应根据疏散人数确定，一般不小于 11 米。

踏步的高度和宽度要符合人体工程学，踏步高度不宜大于 175 毫米，踏步宽度不宜小于 260 毫米。

楼梯的休息平台宽度也不能小于楼梯的宽度。

2、电梯尺寸电梯的轿厢尺寸应根据住户数量和使用需求确定。

一般来说，载重800 千克的电梯，轿厢尺寸约为135 米×14 米；载重1000 千克的电梯，轿厢尺寸约为 16 米×14 米。

同时，电梯井道的尺寸也要相应预留足够的空间。

高层住宅交通核设计详解在现代城市的高楼大厦中，高层住宅已经成为常见的居住形式。

而高层住宅交通核的设计，对于居民的生活便利性、安全性以及整个建筑的运行效率都有着至关重要的影响。

高层住宅交通核，简单来说，就是指高层住宅中用于垂直交通和疏散的核心部分，包括楼梯、电梯、前室、走廊等空间。

它就像是整栋建筑的“动脉”，将各个楼层的住户连接起来，并在紧急情况下保障人员的安全疏散。

首先，让我们来谈谈电梯的设计。

电梯是高层住宅交通核中最关键的部分之一。

在设计时，需要根据建筑的高度、户数以及使用人数来确定电梯的数量和载重量。

一般来说，较高的楼层和较多的户数需要配备更多的电梯，以减少居民等待的时间。

同时，电梯的速度也需要根据楼层高度进行合理选择，既要保证运行效率，又要避免速度过快带来的不适感。

除了数量和速度，电梯的布局也很重要。

常见的电梯布局有集中式和分散式。

集中式布局将多部电梯集中在一起，方便管理和维护，但可能会导致部分住户的出行距离较长；分散式布局则将电梯分布在不同的位置，减少了住户的步行距离，但可能会增加建筑成本和管理难度。

在实际设计中，需要根据具体情况进行权衡和选择。

楼梯作为紧急疏散的重要通道，其设计同样不容忽视。

楼梯的宽度、坡度和踏步高度都需要符合相关的规范要求，以确保人员能够快速、安全地疏散。

一般来说，楼梯的宽度不应小于 11 米，踏步高度不宜大于 180 毫米，坡度不宜大于 45 度。

此外，楼梯间还需要有良好的通风和照明设施，以提高疏散的安全性。

前室是连接电梯和楼梯的过渡空间，它的作用主要是防止火灾和烟雾蔓延到电梯和楼梯间。

前室的面积应根据建筑的类型和高度确定，一般不应小于45 平方米。

在前室的设计中，还需要考虑防火门的设置、正压送风系统等，以保证其防火性能。

走廊是交通核中连接各个房间和公共区域的通道，它的宽度和通行能力也需要根据建筑的使用人数进行合理设计。

一般来说，走廊的宽度不应小于 12 米，以保证两人能够并行通过。

高层住宅交通核平面设计分析摘要：本文以单元式一类高层住宅（建筑高度在54m以上住宅建筑）为研究对象，针对新版《建筑设计防火规范》（GB50016-2014）（以下简称新《建规》）实施以来存在的问题，结合高层住宅交通核的组成元素及其相关规范进行分析，提出几种典型的单元式一类高层住宅交通核平面设计案例，旨在探讨高层住宅交通核平面的合理组合形式。

关键词：单元式一类高层住宅；交通核；平面设计交通核平面设计是住宅设计的重要环节，一个成功的交通核设计，不仅要满足规范要求，节约面积，提高住户得房率，而且还应做到流线便捷，环境舒适，绿色节能等。

1新《建规》实施以来存在的问题新版《建筑设计防火规范》（GB50016-2014）从2015年5月1日实施以来，高层住宅交通核平面设计主要存在以下问题：1.1利用开敞阳台作前室图1：是典型的二梯两户交通核，利用开敞阳台作剪刀楼梯间其中一个前室，户门外公共走道作楼梯间与消防梯的合用前室，阳台常作为用户的储藏空间，且平时为常锁状态，一旦户内起火，若选择了阳台出口逃生，如果发现该楼梯进烟，要想到达楼梯另一端的安全出口，必须通过他户户内，实际上是不现实的。

1.2两个前室的安全出口水平净距小于5m图2：剪刀楼梯虽然分别设置了楼梯间前室或与消防电梯合用前室，但两个前室的安全出口水平净距不足 5.0m，甚至有的两个前室相邻布置，相邻墙上开设乙级防火门，实际上如同一个合用前室，不满足新《建规》5.5.2条：…每个住宅单元每层相邻两个安全出口以及每个房间相邻两个疏散门最近边缘之间的水平距离不应小于5m的要求。

1.3“三合一”前室没有在不同方位设置入口图3：按照新《建规》采用了三合一前室，但没有注意到5.5.28条文说明要求：…进入两部剪刀楼梯公用前室的入口应位于不同方位，不能通过同一入口进入共用前室，入口间距仍要不小 5.0m。

除此之外，还有三合一前室使用面积不足12.0m2，短边净宽不足2.4m；开敞阳台作前室时，使用面积不满足规范要求；开向同一前室的户门超过3樘等简单错误。

高层住宅交通核几种布置方式在高层住宅的设计中，交通核的布置方式是一个至关重要的环节。

它不仅影响着居民的出行便利性和安全性，还对建筑的空间利用、结构布局以及消防疏散等方面有着深远的影响。

接下来，让我们一起来探讨一下高层住宅交通核常见的几种布置方式。

一、核心筒式布置核心筒式布置是高层住宅中最为常见的交通核形式。

它将电梯、楼梯、管道井等垂直交通和设备空间集中在建筑的核心区域，形成一个相对独立的筒状结构。

这种布置方式的优点是结构稳定，能够有效地抵抗水平风力和地震力的影响。

同时，由于交通核位于核心位置，四周的房间布局较为规整，空间利用率较高。

此外，核心筒式交通核可以将电梯厅和楼梯间分隔开，提高了消防疏散的安全性。

然而，核心筒式布置也存在一些不足之处。

例如，核心筒会占据一定的建筑面积，导致户型的进深加大，采光和通风可能受到一定影响。

而且，居民在使用电梯时可能需要经过较长的走廊，增加了出行距离。

二、外置式布置外置式交通核是将电梯、楼梯等垂直交通设施设置在建筑的外侧。

外置式布置的一个显著优点是可以减少交通核对室内空间的影响，使户型更加方正，采光和通风条件得到改善。

同时，居民在乘坐电梯时可以直接到达室外，增加了与自然环境的接触。

不过，外置式交通核也存在一些问题。

由于交通核暴露在建筑外侧，需要特别考虑其保温、隔热和防水等性能，增加了建筑的施工难度和成本。

此外，外置式交通核在外观上可能会对建筑的整体造型产生一定影响，需要在设计时进行精心处理。

三、分散式布置分散式布置是将交通核分散设置在建筑的不同部位。

这种布置方式的好处是可以缩短居民的出行距离，提高交通效率。

同时，分散式交通核可以更好地适应不规则的建筑平面，使建筑空间更加灵活多样。

然而，分散式布置也带来了一些挑战。

首先，分散设置的交通核会增加结构设计的复杂性，施工难度较大。

其次，由于交通核分散，管理和维护成本可能会相应提高。

四、组合式布置组合式布置是将上述几种方式进行组合，根据建筑的具体需求和特点，灵活搭配使用。

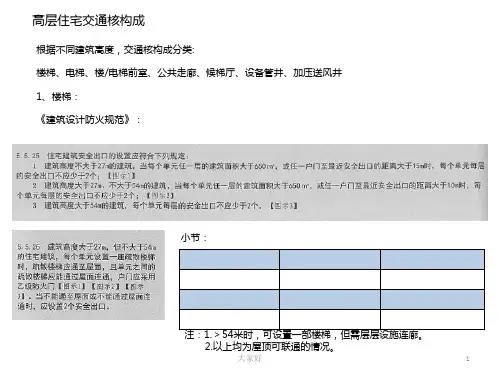

新消规后，高层住宅交通核的几种布置方式一、剪刀梯交通核构成要素剪刀梯交通核构成要素主要有：楼梯、电梯、楼/电梯前室、公共走道、候梯厅、设备管井、加压送风井等。

对于这些交通核构成要素，《建筑设计防火规范》，《住宅建筑规范》等都做了较为明确的尺寸规定。

然而新的消防规范实施之后，随着个别条文的改动和新要求的出现，交通核的布置也必然随之产生一些调整和变化。

那么问题来了：规则改变后，我们应该选择哪种交通核布置方式，以便获得一个较省的交通空间、从而得到一个较高出房率呢？下面以天津市为例，对剪刀梯交通核典型布置案例详作讨论。

二、相关规范除了改版之前的防火规范（此文不再赘述），对剪刀梯交通核各类规定之外，新版防火规范增加的设计要求有：合用前室:《防火规范》5.5.28,楼梯间的共用前室，与消防电梯合用时，短边尺寸≥2.4m；前室使用面积≥12㎡；此规定使传统剪刀梯交通核“三合一”前室的面积增加较多，下面通过案例比较，以相关规范规定最小尺寸、相同户型条件为前提，以54米以上剪刀梯交通核（两梯四户）为研究对象做详细对比说明。

注：以下统计面积均为同等条件下交通核部分的轴线面积。

三、案例比较1、传统三合一前室扩大解析：传统三合一前室侯梯厅，进深尺寸满足无障碍尺度（1.8m），其他走道尺寸满足规范（1.2m）即可。

新规范实施后，短边尺寸≥2.4m，根据三合一前室的特殊性，两部楼梯间及前室应分别设置独立的加压系统（风井）。

综上所述，单纯短边尺寸扩大导致交通面积骤增，统计上图1轴线面积73.54㎡。

（此处按照天津市规范设计，其他区域请自行修改。

）2、两部电梯单独置于一侧解析：两部电梯置于走到一侧的做法，使得侯梯厅与楼梯前室部分走道重合，从而减少了部分交通面积，与此同时，优化管井的布置可同时实现侯梯厅的采光等舒适性要求。

然而此种交通核仍旧属于三合一前室类型，即加压送风需分别设置（天津市规范要求）。

统计上图2轴线面积65.41㎡。

高层住宅交通核设计探讨随着城市化进程的加速，高层住宅在城市中越来越常见。

而交通核作为高层住宅的重要组成部分，其设计的合理性直接关系到居民的生活质量和安全。

本文将对高层住宅交通核的设计进行探讨。

一、交通核的定义与功能交通核，简单来说，是指高层住宅中用于垂直交通和疏散的核心区域，通常包括楼梯、电梯、前室、走道等部分。

它的主要功能有以下几点：1、垂直交通功能电梯是居民上下楼的主要工具，楼梯则作为紧急情况下的疏散通道。

合理配置电梯数量和速度，能够满足居民日常出行的便捷性需求，同时保证在紧急状况下人员能够快速疏散。

2、疏散功能在火灾等紧急情况下，交通核要能够确保居民安全、迅速地撤离建筑物。

这就要求疏散通道的宽度、楼梯的形式和数量等都要符合相关的防火规范。

3、管道井布置各类管道，如给排水管、通风管、电缆等，通常会集中布置在交通核区域，以方便维护和管理。

二、交通核的设计要点1、楼梯设计楼梯的宽度和踏步尺寸要符合人体工程学原理，既要保证行走舒适，又要满足疏散要求。

一般来说，楼梯宽度不应小于 11 米，踏步高度不宜大于 175 毫米，踏步宽度不应小于 260 毫米。

楼梯的形式可以选择直跑楼梯、双跑楼梯或剪刀楼梯，具体要根据建筑的平面布局和疏散要求来确定。

2、电梯设计电梯的数量要根据楼层的户数和人流量来计算。

一般来说，每部电梯服务的户数不宜超过 80 户。

电梯的速度和载重也要根据建筑物的高度和使用需求来选择。

同时，电梯的轿厢尺寸要满足担架的进出要求，以保证在紧急情况下能够运送伤病人员。

3、前室设计前室是楼梯间和电梯间与住户之间的过渡空间，具有缓冲和防火的作用。

前室的面积不应小于 45 平方米，对于合用前室，其面积不应小于 6 平方米。

前室应采用防火门与其他部位分隔，并设置正压送风系统，以防止火灾时烟雾进入。

4、走道设计走道的宽度要满足人员疏散和日常通行的要求，一般不应小于 12 米。

走道要保持畅通，不得堆放杂物。

同时，走道的装修材料应采用不燃或难燃材料，以提高防火性能。

高层住宅交通核几种布置方式在高层住宅的设计中，交通核的布置方式至关重要，它不仅关系到居民的出行便利性和安全性，还对整个建筑的结构、空间利用和成本控制产生重要影响。

下面我们就来探讨一下高层住宅交通核常见的几种布置方式。

一、中心式交通核中心式交通核是将楼梯、电梯等垂直交通设施集中布置在建筑的中心位置。

这种布置方式的优点在于交通流线简洁明了，居民从电梯出来后可以较为方便地到达各个户型。

同时，由于交通核位于中心，建筑的结构受力较为均匀，有利于结构的稳定性。

然而，中心式交通核也存在一些不足之处。

例如，它可能会导致户型的进深较大，采光和通风条件相对较差。

此外，由于交通核占据了建筑的中心位置，可能会影响到部分房间的布局和使用功能。

二、外置式交通核外置式交通核是将交通设施布置在建筑的外部，通常是在建筑的一侧或两侧。

这种布置方式的好处是可以减少交通核对户型内部空间的影响，使得户型更加规整，采光和通风条件较好。

不过，外置式交通核也有一些缺点。

比如，它可能会增加建筑的外立面面积，从而增加建筑的能耗。

而且，外置的交通核在结构上可能会相对复杂，增加建筑成本。

三、分散式交通核分散式交通核是将交通设施分散布置在建筑的不同位置。

这种布置方式可以根据户型的分布和功能需求进行灵活设置，提高交通的便利性。

但是，分散式交通核也存在一些问题。

由于交通设施分散，可能会导致交通流线较为复杂，管理和维护难度增加。

而且，在结构设计上也需要更加精细的考虑，以确保建筑的稳定性。

四、组合式交通核组合式交通核是将上述几种方式进行组合，根据建筑的具体情况和设计要求，灵活运用不同的布置方式。

这种方式可以充分发挥各种布置方式的优点，避免其缺点。

例如，可以在建筑的中心设置主要的电梯和楼梯，同时在建筑的端部或角落设置辅助的疏散楼梯，形成中心式与外置式相结合的交通核。

或者将交通核分为多个区域，分别服务不同的户型，实现分散式与集中式的组合。

在实际的高层住宅设计中，选择哪种交通核布置方式需要综合考虑多种因素。

高层住宅交通核设计探讨随着城市化进程的加速，高层住宅在城市中如雨后春笋般涌现。

高层住宅的交通核设计作为建筑设计的重要组成部分，不仅关系到居民的出行便捷与安全，还对整个建筑的使用效率、空间布局和消防安全等方面产生着深远的影响。

本文将对高层住宅交通核的设计进行探讨。

一、高层住宅交通核的组成与功能高层住宅交通核通常由楼梯、电梯、前室、走廊等部分组成。

楼梯是紧急情况下的主要疏散通道，其设计应满足安全疏散的要求，包括楼梯的宽度、坡度、踏步高度等。

同时，楼梯的位置和数量也要合理安排，以确保居民能够迅速、安全地疏散。

电梯则是居民日常出行的主要交通工具。

在设计时，要根据住宅的层数、户数以及人流量等因素，确定电梯的数量和载重量。

此外，电梯的速度、停靠楼层等也需要精心规划，以提高运行效率，减少居民等待时间。

前室是连接楼梯、电梯与住宅户门的过渡空间，具有缓冲和防火的作用。

前室的面积应符合相关规范要求，以保证人员疏散的畅通和安全。

走廊是连接各个交通设施和住宅单元的通道，其宽度要满足人员通行和消防疏散的要求，同时要注意采光和通风，营造舒适的通行环境。

二、高层住宅交通核的设计原则1、安全性原则安全是交通核设计的首要原则。

无论是楼梯还是电梯的设置，都要充分考虑在紧急情况下人员疏散的需求。

防火分区的划分、消防设施的配置等都要符合国家相关的消防规范，以确保居民的生命财产安全。

2、便捷性原则交通核的设计要方便居民出行，减少不必要的行走距离和等待时间。

电梯的布局应尽量靠近住宅的主要使用区域，楼梯的位置也要便于居民快速找到和使用。

3、舒适性原则良好的采光、通风和舒适的空间尺度能够提高居民在交通核内的感受。

合理的窗户设置、通风设备的安装以及避免狭窄压抑的空间，都有助于提升交通核的舒适性。

4、经济性原则在满足功能和安全要求的前提下，要尽量优化交通核的设计，减少建筑面积的浪费，降低建筑成本。

三、高层住宅交通核的布局形式1、核心筒式布局这是高层住宅中常见的一种布局形式，交通核位于建筑的中心位置，围绕其布置住宅单元。
