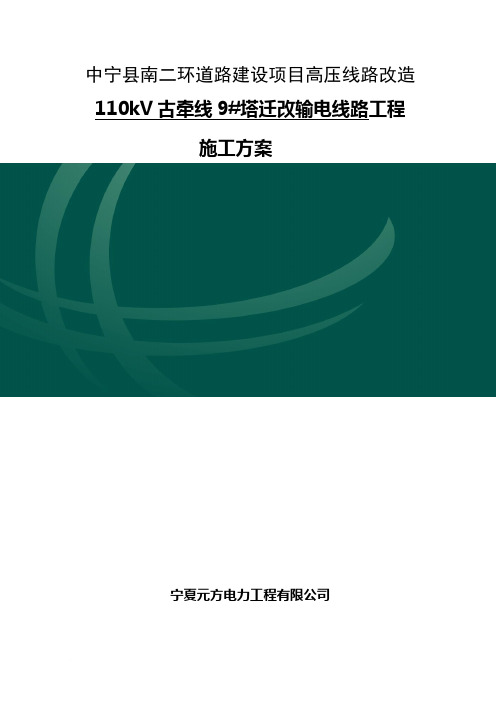

中宁县南二环道路建设项目高压线路改造110kV古牵线9#塔迁改输电线路工程施工方案宁夏元方电力工程有限公司2015年07月3日目录1、施工四措审核批准表2、施工四措审核会签表3、工程概况4、组织措施5、技术措施6、安全措施7、文明施工及环境保护管理措施第 1 页编制：审核：批准：施工四措审核会签表工程名称：110kV古牵线9#塔迁改输电线路工程工程类型：大修工程总费用：编制人员：王惠敏2015年7月日第 3 页工程（项目）责任部门：签名：年月日工程（项目）管理部门：签名：年月日生产技术部：签名：年月日安全监察部：签名：年月日备注：承包商安全施工资质审查合格证安全施工证字号施工单位：宁夏元方电力工程有限公司单位地址：宁夏银川市兴庆区凤凰花园21号商业楼4号营业房法人代表：刘世英营业执照号码：1187施工企业城建资格证号：3-4-00161-2014承装（修）电力设施许可证：有安全生产许可证：（宁）JZ安许证字（20155)施工资质范围：110kV及以下送电线路（含电缆工程）和同电压等级变电站工程、配电工程的施工有效期限：2014年01月8日至2024年01月8日长期说明：本证仅作为施工企业进入中宁县南二环道路建设项目高压输电线路改造工程现场施工安全资质审查合格证明。
一、工程概况：1、工程名称：110kV古牵线9#塔迁改输电线路工程。
2、工程简况：中宁县南二环道路建设项目高压输电线路改造工程(110KV一35KV线线路全长8.925公里)，现共改造杆塔14基,古泵线(110KV)采用LGJ-150/25型导线，古同线(110KV)采用LGJ-150/25型导线，宁古线(110KV)采用LGJ-300/20型导线，古牵线(110KV)采用2*LGJ-240/30型导线，古战线(35KV)采用LGJ-150(25型导线，第 5 页古舟线(35KV)采用LGJ-240/30型导线，古炭线(35KV)采用LGJ-150/25型导线，该线路道路建设，部分线路对地安全距离或导线强度不能满足安全运行要求。
110kV石青线N4～N44段线路迁改工程综合部分铁塔施工图说明书1.铁塔1．1．铁塔施工图设计情况根据工程的初步设计审查会议纪要和终勘定位结果，本工程直线塔采用1B1Y1-ZM1、1B1Y1-ZM21、B1Y1-ZM3，单回耐张塔采用1B1Y1-J1、1B1Y1-J2、1B1Y1-J3、1B1Y1-J4重量指标详见《杆塔型式一览图》及，图号：“JZ21/CQS-05S -A01-07”。
1．2. 关于铁塔采用防松、防盗螺栓的使用说明及接地孔说明1．2．1 铁塔塔腿（以最短腿起算）所在地面以上8m范围内的螺栓，需采用防盗螺栓。
当遇到包角钢有部分在此范围内时，整个包角钢均采用防盗螺栓。
防盗螺栓要求防盗性能良好质量上乘、经过有关部门的技术鉴定、并有一定的施工、运行维护经验。
1．2．2 除安装防盗栓（具有防松性能）外的其它铁塔单帽螺栓均需采用螺栓防松罩。
1．2．3 要求防盗螺栓级别与其设计图纸中标明的螺栓级别一致。
1．3 金属构件防腐所有铁塔构件、螺栓（含防松罩、防盗螺栓）、垫片、垫圈均须热浸镀锌防腐。
1．4. 铁塔与基础连接方式1．4. 1.铁塔与基础连接采用底脚螺栓与塔腿（脚）板连接。
1．5. 材料标准1．5. 1. 铁塔所用钢材一般为Q235（A3F）钢和Q355（16Mn）钢，其质量标准应分别符合《碳素结构钢》（GB700－2006）、《低合金高强度结构钢》（GB/T1591－2018）的要求。
1．5. 2 连接螺栓一般采用4.8级（M16）、6.8级（M20、M24）普通粗制螺栓。
其质量标准应符合《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》（DL/T 764.4-2002）的要求。
2 施工运行注意事项本工程施工应遵照《110～750kV架空送电线路施工及验收规范》（GB 50233-2014），运行应遵照《架空送电线路运行规程》（DL/T741－2016）及《电力线路防护规程》等有关规定执行。
一、工程概况1.1 工程简述：工程名称：XX线路迁移改造工程建设单位：XX供电局设计单位：XX电力勘察设计院监理单位：XX电力工程监理有限公司施工单位：XX电力工程有限公司建设地点：XX市XX区1.2 工程规模：拆除原XX线路2.5km，新架设XX线路3km，涉及高压、低压线路改造。
工程内容包括：线路拆除、新立杆塔、导线架设、接地装置安装、电缆敷设、设备安装等。
1.3 工程范围：本工程施工范围包括XX线路的迁移改造，具体工作内容如下：（1）拆除原XX线路，包括杆塔、导线、接地装置等；（2）新立杆塔，共计50基；（3）架设导线，共计3km；（4）接地装置安装；（5）电缆敷设，共计2km；（6）设备安装，包括电缆终端头、接地箱、电缆桥架等。
二、施工准备2.1 人员组织：成立工程指挥部，下设施工、技术、质量、安全、材料、财务等职能小组，明确各小组职责，确保工程顺利进行。
2.2 材料准备：根据工程设计要求，提前采购所需材料，确保材料质量合格，满足施工需求。
2.3 施工设备：提前准备施工设备，包括吊车、挖掘机、电缆敷设机、接地电阻测试仪等，确保施工过程中设备正常运行。
2.4 施工方案编制：根据工程设计图纸，结合现场实际情况，编制详细的施工方案，明确施工工序、施工方法、质量标准、安全措施等。
三、施工工序总体安排3.1 线路拆除：（1）停电：按照停电申请流程，办理停电手续，确保施工安全；（2）拆除：采用吊车、挖掘机等设备，将杆塔、导线、接地装置等拆除；（3）清理：清理现场，确保无遗留物。
3.2 新立杆塔：（1）基础施工：按照设计要求，进行杆塔基础施工；（2）杆塔安装：采用吊车将杆塔安装到位；（3）接地装置安装：按照设计要求，安装接地装置。
3.3 导线架设：（1）导线展放：按照设计要求，将导线展放到预定位置；（2）导线连接：将导线与杆塔、接地装置连接；（3）导线紧线：调整导线张力，确保导线紧线合格。
3.4 电缆敷设：（1）电缆敷设：按照设计要求，将电缆敷设到预定位置；（2）电缆终端头制作：制作电缆终端头；（3）电缆连接：将电缆与设备连接。

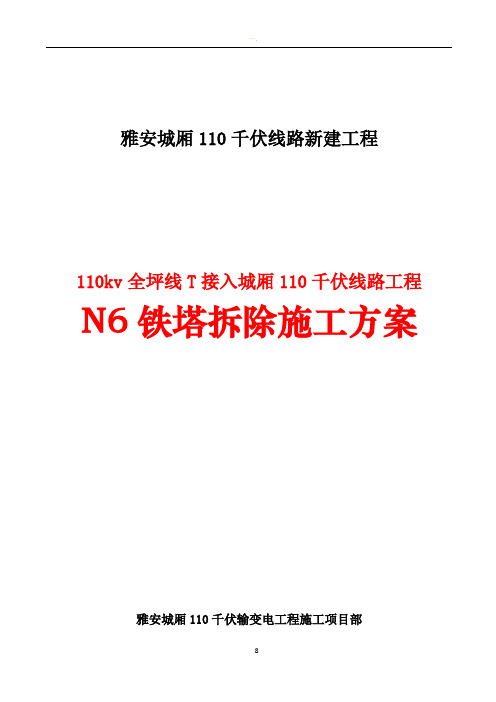

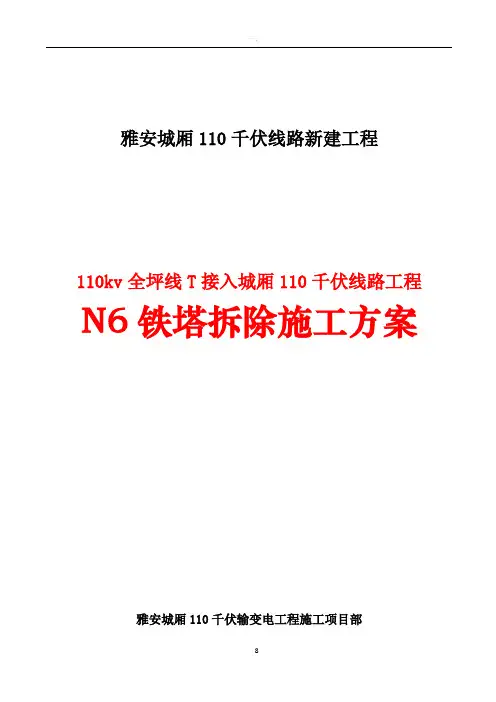

雅安城厢110千伏线路新建工程110kv全坪线T接入城厢110千伏线路工程N6铁塔拆除施工方案雅安城厢110千伏输变电工程施工项目部2015年4月批准：日期：年月日安全审核：日期：年月日技术审核：日期：年月日编写：日期：年月日关家河滩水电站110kv线路6#--9#段线路迁改铁塔拆除方案一、工程概述1．1、项目概况：1．1．1、原110kv全坪线6#-7#档因跨越110kv天干线交叉跨越距离不够，故将110kv全坪线下导线挂至同塔双回路塔顶预留侧上横担，本期工程（仅挂线）需利用全坪线同塔双回路铁塔预留侧。
故本工程还需将原110kv全坪线N6塔拆除并换一基铁塔，塔型为1D2-SZK-51，且需将原110kv全坪线耐张段（N5-N7，长度742米）旧线拆除换新导、地线。
1．1．2、本改迁段导地线型号、设计安全系数、设计气象条件的采用均与原线路设计一致，导线型号为JL\G1A-240-30，安全系数为2.5；地线一侧型号为OPGW-24B1-90，安全系数为3.2，另一侧底线型号为JLB20A-80-7，安全系数为3.5；导地线防振、绝缘子串均可利用原耐张段档内防振锤及绝缘子串。
二、范围本方案仅用于N6铁塔拆除，立塔方案见铁塔组立施工方案，本改迁段导地线展放及附件安装方案见本工程放线施工方案。
三、引用文件国网（基建/2）173-2015《国家电网公司基建安全管理规定》《架空送电线路运行规程》DL/T 741—2001国网（基建/3）176-2015《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）187-2015《国家电网公司输变电工程安全文明施工标准化管理办法》四、计划施工时间2015年5月1日至2015年5月7日，请现场施工队严格控制施工进度。
五、组织措施1、项目总负责人：XXXX（，全面负责本工程的施工安全、质量、工作进度，全面协调本项目的人员、车辆调度和管理。
2、技术总负责人：XXXX，编制施工技术方案，协助项目总负责人指导各施工队按照施工方案施工，督促检查现场施工安全和质量。
批准：工程部：技术安全编制：目录一、编制依据 ...................................................................... 错误!未定义书签。
二、工程概况 (3)三、施工组织机构 (3)四、铁塔型式 (4)五、施工质量标准 (6)六、立塔的安全注意事项 (9)七、铁塔工程主要质量控制要点 (13)八、铁塔的主要质量控制点 (15)九、文明施工............................................................................................... . (15)一：编制依据●《XX110kV改迁线路工程施工图》●《建设工程项目管理规范》（GB/T50326-2006）；●《110～750kV架空输电线路设计规范》（GB 50545-2010）；●《110～750kV架空送电线路施工及验收规范》（GB 50545-2010）；●《110～750kV架空输电线路施工图设计内容深度规定》（DL/T 5463-2012）；●《送电工程概算编制细则》电规总院1998年7月6日发布；●《电网工程建设预算编制与计算标准》(2006版)；●《架空送电线路杆塔结构设计技术规定》（DL/T 5154-2002）；●《架空送电线路基础设计技术规定》（DL/T 5219-2005）；●《电力工程气象勘测技术规程》（DL/T 5158-2012）；●《岩土工程勘擦规范》（GB500021-2001）；●《建筑结构荷载规范》（GB50009-2012）；●《交流电气装置的过电压保护盒绝缘配合》（DL/T620-1997）；●《高压架空线路和发电厂、变电所电瓷外绝缘污秽分级标准》[GB/T16434-1997]；●《输电线路对电信线路危险和干扰影响防护设计规程》（DL/T 5033-2006）；●《输电线路对无线电台影响防护设计规程》（DL/T 5040-2006）；●《电信线路遭受强电线路影响的容许值》（GB6830-86）；●《四川电网污区分布图》(2011版)●《钢结构设计规范》（GB50017-2003）；●《建筑抗震设计规范》（GB5011-2010）；●《电力设施抗震设计规范》（GB50260-96）；●《建筑地基基础设计规范》(GB50007-2011)；●《建筑地基处理技术规范》（JGJ79-2012）；●《建筑桩基技术规范》（JGJ94-2012）；●《混凝土结构设计规范》；(GB50010-2011)；●国家电网关于建设“两型三新”线路导则和相关精神；●电力设施保护条例等；●其他现行的相关国家、行业有关法律、法规和规范；●施工现场勘察资料。
35千伏输电线路施工方案***35kv架空线路迁改施工方案一、概况由于***建设需要，需改迁***35KV架空线路70米左右，移除影响***建设的原18#砼杆。
改造35KV线路全长约3.21km，拆除35KV旧线路0.07km。
导线采用LGJ-70/10(GB1179-83)钢芯铝绞线，绝缘子采用FXBW4-35/70型，金具采用国家97标准电力金具。
线路采用自立式铁塔，设计杆塔2基，基础采用现浇钢筋混凝土基础。
杆塔之间采用YJV-26/35-3*95铜芯三芯交联聚乙烯绝缘电力电缆连接。
二、电力线路拆迁方案2.1施工前的准备施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规范和质量标准，介绍施工程序、施工方法和安全技术措施，使施工班组在施工前掌握施工要求，保证施工顺利正常进行。
施工人员在施工前要熟悉施工现场，施工线路、地形条件，作到心中有数。
施工前根据需要的工具和材料进行认真检查，必须符合质量和安全要求。
2.2施工机械、设备及人员配置为确保本工程顺利进行，我单位将配备足够的施工机械及设备，并确保机械设备完好，并经过检修、检验。
具体如下表：序号名称单位数量备注1 皮卡车辆 1 自有2 面包车辆 1 自有3 轻型卡车辆 1 租赁4 吊车辆 1 租赁5 汽油发电机台 2 自有6 电锤台 1 自有7 挖掘机台 1 租赁8 对讲机对 1 新购9 液压钳套 3 自有10 放线架台 2 自有11 35KV验电仪个 1 自有12 接地棒套 2 自有13 电焊机台 1 自有14 手锤把 1 自有检测仪表配置表1 万用表块 1 自有2 兆欧表块 1 自有3 地阻仪台 1 自有人员配置表1 基础组人122 铁塔组立组人 5人153 线路架设及电缆敷设组4 电缆头制作组人 25 实验组人 32.3 旧线路拆除1 登杆前检查（三确认）：①、作业人员核对线路名称及杆号，确认无误后方可登杆。
②、作业人员必须认真观测估算电杆埋深及裂纹情况，确认绝对稳固后方可登杆，（必要时再打临时拉线）。
丰南经济开发区110KV、220KV线路迁改工程施工方案编制单位：陕西秦联电力工程有限公司2014年04月22日目录一、编制依据................................................................... - 2 -二、工程概况与工程实施条件分析................................................. - 4 -2.1 工程概述：.................................................................. - 4 - 2.2 工程设计特点及工程量........................................................ - 5 -2.3 施工实施条件及自然环境分析.................................................. - 6 -三、项目施工管理组织结构....................................................... - 7 -3.1 项目管理组织结构............................................................ - 7 - 3.2 项目管理职责................................................................ - 9 -3.3 工程主要负责人简介......................................................... - 10 -四、工期目标和施工进度计划.................................................... - 12 -4.1 工期目标................................................................... - 12 - 4.2 施工进度计划及编制说明..................................................... - 13 - 4.3 进度计划图表（见附表）..................................................... - 14 -4.4 进度计划风险分析及控制措施................................................. - 15 -五、质量管理体系 (20)5.1 质量目标及分解 (20)5.2 质量管理组织机构 (22)5.3 质量管理主要职责 (23)5.4 质量控制措施 (24)5.5 质量薄弱环节及预防措施 (32)六、安全管理体系 (33)6.1 安全目标及分解 (33)6.2 安全管理组织机构 (36)6.3 安全管理主要职责 (37)6.4 安全控制措施 (40)6.5 危险点、薄弱环节分析预测及预防措施 (41)七、环境保护与文明施工体系 (42)7.1 施工引起的环保问题及保护措施 (42)7.2 文明施工的目标、组织结构和实施方案 (46)八、工地管理和施工平面布置 (48)8.1. 施工平面布置 (48)8.2. 工地管理方案与制度 (49)8.3. 工地管理制度 (50)九、施工方法与资源需求计划 (51)9.1. 劳动力需求计划及计划投入的施工队伍 (51)9.2. 施工方法及主施工机具选择 (51)9.3. 施工机具需求计划 (131)9.4. 材料、消耗材料需求计划 (134)9.5. 资金需求计划 (136)十、施工管理与协调 (136)10.1. 技术管理及要求 (136)10.2. 物资管理及要求 (137)10.3. 资金管理及要求 (138)10.4. 作业队伍及管理人员管理及要求 (139)10.5. 协调工作（参建方、外部） (140)10.6. 分包计划与分包管理 (142)10.7. 计划、统计和信息管理 (144)10.8. 资料管理 (145)十一、主要技术经济指标 (150)11.1. 项目技术经济指标 (150)11.2. 降低成本计划与措施 (151)一、编制依据1.1本线路工程施工相关图纸。
110kVXX线/XX线15#-16#升高改造工程施工图设计说明书及材料清册供电局设计院有限公司2022年4月25日批准：审核：校核：设计：卷册总目录第一卷综合部分第一册电气部分第五卷基础施工图第二册现浇基础施工图目录1 设计依据及规模 (1)1.1设计依据 (1)1.2建设规模 (1)2 线路路径 (2)2.1路径走向 (2)2.2 交叉跨越 (2)2.3 地形地貌 (2)2.4 交通状况 (3)3 气象条件 (3)4 导线和地线型号 (3)5 绝缘配置 (5)5.1 绝缘配置原则 (5)5.2 绝缘子选择与配置 (5)5.3防雷和接地 (5)5.4空气间隙 (6)5.5金具选择 (7)5.6防振防舞动 (7)6相序布置 (7)7导线对地和交叉跨越距离 (7)8杆塔部分 (9)8.1 杆塔设计依据和原则 (9)8.2 杆塔型式选择 (9)8.3 防护措施 (9)9 基础部分 (10)9.1基础设计原则 (10)9.2地质条件 (10)9.3基础型式 (11)10 停电过渡 (11)11 电气部分施工注意事项 (12)12 环境保护 (13)13 主要设备材料清册 (14)13.1电气部分材料 (14)13.2结构部分材料 (15)1 设计依据及规模1.1设计依据1.1.1 国网湖南xx供电公司110kVXX线铁塔技改工程任务书，根据任务书要求，此次仅改造15#-16#杆塔，不涉及其他线路段改造。
1.1.2本工程设计遵循以下国家标准及规范（不限于）：✧《国家电网公司“两型三新”线路设计建设导则》✧《国家电网公司十八项电网重大反事故措施》✧《防止电力生产重大事故的二十五项重点要求》✧《110kV～750kV架空输电线路设计规范》（GB 50545-2010）✧《架空输电线路杆塔结构设计技术规定》（DL/T 5154-2012）✧《钢结构设计规范》（GB 50017-2003）✧《混凝土结构设计规范》（GB 50010-2010）✧《架空输电线路基础设计技术规程》（DL/T 5219-2014）1.2建设规模本工程将110kVXX线线15#-16#（同塔110kVxxxx线16#-17#）升高改造。
35kV线路铁塔迁改工程停电施工方案电力工程有限公司年月日批准：日期：审核：日期：编写：日期：目录一、工程概况 (1)二、停电线路及工作内容 (1)1、停电线路名称： (1)2、停电工作范围： (1)3、计划停电日期及时间： (1)4、停电前准备工作： (2)5、停电工作内容： (2)6、停电工作安排： (3)三、危险源点及控制措施 (4)四、停电作业安全预防措施 (7)五、停电施工应急预案 (10)（一）应急救援方案 (10)（二）重大事故应急预案 (12)（三）应急救援组织 (13)（四）救援小组职责 (13)六、安全组织机构 (14)七、停电施工所需工器具 (16)一、工程概况本期工程现状本工程位于滨海新区，现状35kVx城盐场支线2#塔-10#塔为双回塔单侧挂线，挂线位置位于面向大号侧方向左侧挂线，现状导线为JL/G1A-150/20钢芯铝绞线，现状地线为GJ-35钢绞线。
现状线路下方有一根24芯ADSS。
由于安阳道将进行道路施工，现状35kVx城盐场支线4#铁塔位于在建安阳道南半幅，影响道路施工，因此需进行迁移。
本工程在安阳道北侧新建铁塔1基（#N1），新建铁塔-原10#导、地线利旧，新建N1#铁塔-3kVx城盐场支线#2新设导地线，重新按原张力进行紧线。
新设导线采用JL/LB20A-150/20钢芯铝绞线，地线采用JLB20A-35。
本工程新挂导线路径长度361m。
基础型式全部采用台阶式基础。
新建线路绝缘子悬垂串、耐张串、跳线串均采用FXBW-35/70型复合绝缘子。
悬垂串采用独立双挂点双串，耐张串采用单串双联，跳线串为单串单联，外加重锤。
二、停电线路及工作内容1、停电线路名称：x城35kV线路2、停电工作范围：35kVx城盐场支线2#塔—5#塔3、计划停电日期及时间：2019年3月29日07:00 至 2019年3月29日20：00 （停电1天）4、停电前准备工作：1)施工前严格布置施工现场，施工材料、机械等运输就位；2)新N1#铁塔基础施工完成；3)将新建N1#塔地面整体组装完成，待停电后条件具备再起吊立塔；4)在35kVx城盐场支线原#5塔小号侧各埋设地锚4个，#2铁塔大号侧埋设地锚4个，新建#N1塔小号侧埋设地锚4个，（地锚埋深：米；地锚规格：5T；拉线棒规格：￠18*2500mm，拉线规格￠13mm）5)在35kVx城盐场支线跨越安阳道处，搭设跨越架完成。
K V输电线路铁塔迁改方案Company number【1089WT-1898YT-1W8CB-9UUT-92108】潮城35kV线路盐场支线04#铁塔迁改工程停电施工方案及措施天津滨电电力工程有限公司2017年 03月 08日批准：日期：审核：日期：编写：日期：目录一、工程概况本期工程现状本工程位于滨海新区，现状35kV潮城盐场支线2#塔-10#塔为双回塔单侧挂线，挂线位置位于面向大号侧方向左侧挂线，现状导线为JL/G1A-150/20钢芯铝绞线，现状地线为GJ-35钢绞线。
现状线路下方有一根24芯ADSS。
由于安阳道将进行道路施工，现状35kV潮城盐场支线4#铁塔位于在建安阳道南半幅，影响道路施工，因此需进行迁移。
本工程在安阳道北侧新建铁塔1基（#N1），新建铁塔-原10#导、地线利旧，新建N1#铁塔-3kV潮城盐场支线#2新设导地线，重新按原张力进行紧线。
新设导线采用JL/LB20A-150/20钢芯铝绞线，地线采用JLB20A-35。
本工程新挂导线路径长度361m。
基础型式全部采用台阶式基础。
新建线路绝缘子悬垂串、耐张串、跳线串均采用FXBW-35/70型复合绝缘子。
悬垂串采用独立双挂点双串，耐张串采用单串双联，跳线串为单串单联，外加重锤。
二、停电线路及工作内容1、停电线路名称：潮城35kV线路2、停电工作范围：35kV潮城盐场支线2#塔—5#塔3、计划停电日期及时间：2017年3月29日07:00 至 2017年3月29日20：00 （停电1天）4、停电前准备工作：1)施工前严格布置施工现场，施工材料、机械等运输就位；2)新N1#铁塔基础施工完成；3)将新建N1#塔地面整体组装完成，待停电后条件具备再起吊立塔；4)在35kV潮城盐场支线原#5塔小号侧各埋设地锚4个，#2铁塔大号侧埋设地锚4个，新建#N1塔小号侧埋设地锚4个，（地锚埋深：1.8米；地锚规格：5T；拉线棒规格：￠18*2500mm，拉线规格￠13mm）5)在35kV潮城盐场支线跨越安阳道处，搭设跨越架完成。
5、停电工作内容：停电内容：(1)35kV潮城盐场支线停电令后，在35kV潮城盐场支线#6塔小号侧、#2塔小号侧验电确无电压，封挂接地线2组。
(2)在现状35kV潮城盐场支线#5塔小号侧、现状#4塔大号侧打倒头拉线各4条，在#2塔大号侧打临时拉线4条；(3)用吊车将新建#N1塔由地面吊装组立完成，复紧螺栓，铁塔验收合格。
(4)在新立#N1塔小号侧用钢丝绳打倒头拉线4条，并在现状#5塔横担上用钢丝绳保护套对铁塔横担下悬垂做二次保护，防止导线脱落误碰10kV带电线路。
将新立#N1塔上将导地线打断，将现状#2塔至新立#N1塔导地线落地。
(5)现状35kV潮城盐场支线#2塔大号侧至新立#1塔重新架设导地线，新立#N1塔至现状#5塔导地线利旧架设。
(6)将原35kV潮城盐场支线#4塔倒头拉线及铁塔拆除；线路紧线，调整弧垂，在现状2#塔和新设#N1塔做引流线；(7)验收、拆除临时拉线及接地线，交令、恢复送电。
6、停电工作安排：(1)2017年3月29日07:00至08:00 35kV潮城盐场支线停电令后，在35kV潮城盐场支线#6塔小号侧、#2塔小号侧验电确无电压，封挂接地线2组；(2)2017年3月29日08:00至09:30 在现状35kV潮城盐场支线#5塔小号侧、现状#4塔大号侧打倒头拉线各4条，在#2塔大号侧打临时拉线4条；(3)2017年3月29日09:30至11:00 用吊车将新建#N1塔由地面吊装组立完成，复紧螺栓，铁塔验收合格。
(4)2017年3月29日11:00至13:30 在新立#N1塔小号侧用钢丝绳打倒头拉线4条，并在现状#5塔横担上用钢丝绳保护套对铁塔横担下悬垂做二次保护，防止导线脱落误碰10kV带电线路。
将新立#N1塔上金具固定完成，用吊车将现状导地线按相序依次放于新立#N1塔横担上，将#N1塔大号侧导地线用手扳葫芦与横担上金具固定牢固，将#N1塔小号侧导地线用卡线器将其与起线钢丝绳固定。
工作完成后，导地线打断，将现状#2塔至新立#N1塔导地线落地。
(5)2017年3月29日13:30至17:00 现状35kV潮城盐场支线#2塔大号侧至新立#1塔重新架设导地线，新立#N1塔至现状#5塔导地线利旧架设。
(6)2017年3月29日17:00至18:30 将原35kV潮城盐场支线#4塔拆除；线路紧线，调整弧垂，在现状2#塔和新设#N1塔做引流线；(7)2017年3月29日18:30至20:00 自检、验收合格后，拆除临时拉线共12条，拆除接地线2组，交令、恢复送电。
三、危险源点及控制措施四、停电作业安全预防措施1.全体施工人员在施工过程中，必须严格执行电力建设安全工作规定和电业安全工作规程（电力线路部分）的有关规定；2.停电工作前，应向全体工作人员布置停电措施，严格执行工作票制度。
明确停电线路名称、时间及工作范围。
停电、送电工作必须指定专人负责，严禁采用口头或约时停电、约时送电的方式进行任何工作。
3.在未接到停电工作命令前，严禁任何人接近带电体。
4.停电工作前必须作好周密安排，提前做好停电前的准备工作。
5.现场施工前明确组织分工及各工序施工方案，现场必须严格执行。
6.严格执行停电、验电、封地制度，两端验电封地后再下达开始工作命令。
7.铁塔作业人员必须经过培训、考试并取得合格证，无高空作业证人员严禁登高作业，进入施工现场要正确佩戴安全帽，高空作业人员应衣着灵便穿软底鞋。
8.施工现场高处作业施工人员必须系好安全带，正确使用防坠器。
安全带必须栓牢在牢固的构件上，并不得低挂高用，在展放导、地线过程中，通讯必须畅通充足。
9.现场工作负责人当面接到持票人停电许可工作令后，现场工作负责人、持票人双方办完许可工作手续后，现场工作负责人向工作班成员交代工作票上所列的安全措施及注意事项、停电范围、停电时间，要正确安全的组织工作，督促监护工作班人员，遵守电业安全工作规程（电力线路部分）对有触电危险，施工复杂，容易发生事故的工作，要设专人监护，现场工作负责人不得离开施工现场。
10.在停电线路工作地段挂接地线前要先验电，验电器选用相应电压等级专用验电器验电，验电时要逐相进行，验明却无电压后，应即在工作地段两端封地，封挂地线按操作程序进行，戴绝缘手套，设专人监护，人身不得碰接地线。
11.线路搭火过程中，要再次核对好线路相序无误后搭接。
12.吊装方案和现场布置应符合施工工艺技术措施的规定，工器具不得超载使用。
13.铁塔作业人员必须糸好安全带、安全带绳必须拴在牢固的构件上，并不得低挂高用。
施工过程中应随时检查安全带（绳）是否牢固可靠。
14.铁塔组立作业所用的工具、材料应放在工具袋内或用绳索绑牢，上下传递物件应用溜索传递，严禁抛扔。
起吊物件垂直下方严禁有人，在受力钢丝绳的内角侧严禁有人工作。
15.组塔起吊施工作业现场必设专人指挥，指挥旗号必须明确、及时、清晰。
杆塔起吊至地面后检查各个吊点部位是否完好可靠，无误后方可再次起吊。
16.组立杆塔起吊物件时，其重量必须控制在施工工艺允许范围内，严禁超重起吊。
17.铁塔作业人员在转移作业位置时不得失去保护，必须正确使用速差器，手扶的构件必须牢固。
18.起重机臂架、吊具、辅具、钢丝绳及吊物与临近10kV带电线路保持3.0米以上的安全距离，设专人监护与指挥。
19.导线、地线升空、紧线、平衡挂线通讯设备必须畅通，所使用的工具器不得以小代大使用。
绞磨机等牵引工具应接地，以防止感应电。
不得利用树木或外露岩石作牵引或制动等主要受力锚桩。
20.本工程施工线路面向大号方向左侧有一条运行中10kV导线，与施工线路距施工导线垂直距离10m，在安全施工范围内。
施工时仍然需要注意吊车起重臂与10kV电线保持安全距离范围内施工，设专人监护。
21.跨越安阳道放、撤线时，应先搭好可靠的跨越架。
放线时的通信必须迅速、清晰、畅通，严禁在无通信联络及视野不清的情况下放线。
施工时在跨越点设置专职监护员、交通协管员，设置施工标志牌及交通限速牌，对道路交通进行维护，保证安全施工。
22.在紧线过程中钢丝绳受力内侧严禁站人。
紧线时导线垂直下方严禁站人。
23.紧线、平衡挂线施工现场安规作业必须严格按照《电力安规》及施工作业指导书的有关规定进行操作，严禁违章作业。
24.附件安装施工作业现场必须严格按照电力有关规定进行操作。
25.在停电工作中，正确使用绝缘绳传递物品，严禁高空抛物，传递绳要匀速缓慢传递，物品传递过程中不可大幅晃动，地面人员要对绝缘绳加强控制，并设专人监护。
26.恢复送电前，必须进行现场全面检查，两端拆除地线后现场工作人员不准再攀登杆塔。
无误后方可交令送电，交令后无聊线路是否送电，任何人不得接近带电体。
五、停电施工应急预案（一）应急救援方案在分析施工维修识别控制措施的基础上，建立事故应急救援方案，是为了在施工中一旦发生重大事故时，能够控制事态的发展，防止事故蔓延扩大，减少人员伤亡，保障职工的生命财产安全，恢复正常的生产状态。
1、加强对职工进行事故应急救援的培训，使职工训练掌握应急救援知识，寻求紧急救援方法。
工作人员应注意以下几方面急救方法：（1）根据事故性质拨打110，120，119等电话号码寻求社会救援等；（2）触电急救方法：当发生人身触电事件后，发生事故的现场应停止一切作业，及时向事故现场应急领导小组进行简要、如实的汇报，现场伤员进入急救程序，现场指挥立即向公司应急处理指挥部报告。
迅速解脱电源发生触电事故时，首先要马上切断电源，使触电人脱离电流损害的状态。
其次，救护者是如不注意安全，同样会使抢救者触电。
所以，必须先使触电人脱离电源后，方可实施救援。
(3)高处坠落人员急救方法；首先要使伤者平卧，腿部抬高，注意保暖和安静，尽量不要搬动伤者；同时，给伤者吸氧，保持呼吸道通畅，并立即联系医生治疗。
发现伤者有严重骨折时，一定要采取正确的骨折固定方法。
固定骨折的材料可以用木棍、木板、硬纸板等，固定材料的长短要以能固定住骨折处上下两个关节或不使断骨错动为准。
对于脊柱或颈部骨折，不能搬动伤者，应快速联系医生，等待携带医疗器材的医护人员来搬动。
抬运伤者，要多人同时缓缓用力平托，运送时，必须用木板或硬材料，不能用布担架，不能用枕头。
怀疑颈椎骨折的，伤者的头要放正，两旁用沙袋夹住，不让头部晃动。
对严重出血的伤者，可使用压迫带止血法现场止血。
这种方法适用于头、颈、四肢动脉大血管出血的临时止血。
即用手或手掌用力压住比伤口靠近心脏更近部位的动脉跳动处（止血点）。
四肢大血管出血时，应采用止血带（如橡皮管、纱巾、布带、绳子等）止血。
事故中伤者发生断肢（指）的，在急救的同时，要保存好断肢（指），具体方法是：将断肢（指）用清洁纱布包好，不要用水冲洗，也不要用其他溶液浸泡，若有条件，可将包好的断肢（4）其他事故受伤人员急救方法:1、施工现场至少配备一部工程车辆。
