基于MSR路由器的3G测试方案(20090608)

MSR使用3G USB Modem上网的配置方法Q：MSR使用3G USB Modem上网，如何配置？A：1安装SIM卡将SIM卡正确放入USB Modem中，SIM卡的缺口方向一定要与卡槽的缺口方向对应上。

2安装USB Modem将已经安装好SIM卡的USB Modem插入路由器的USB接口。

3配置路由器通过Console接口登录到路由器上，或者通过telnet登录到路由器上。

登录后可以对路由器进行配置，配置步骤如下：1)打开modem的呼出权限：先查看Cellular0/0对应的TTY接口，通过命令display user-interface 可以看到Cellular0/0对应的TTY接口。

下面的举例是在MSR30-20上的执行结果，可以看到这款设备中Cellular0/0对应的接口TTY接口号是13。

<H3C>display user-interfaceIdx Type Tx/Rx Modem Privi Auth Int+ 0 CON 0 9600 - 3 N -13 TTY 13 9600 inout 0 N Cellular0/0177 AUX 0 9600 - 0 P -178 VTY 0 - 1 A -179 VTY 1 - 1 A -180 VTY 2 - 1 A -181 VTY 3 - 1 A -182 VTY 4 - 1 A -UI(s) not in async mode -or- with no hardware support:1-12 14-176+ : Current UI is active.F : Current UI is active and work in async mode.Idx : Absolute index of UIs.Type : Type and relative index of UIs.Privi: The privilege of UIs.Auth : The authentication mode of UIs.Int : The physical location of UIs.A : Authentication use AAA.L : Authentication use local database.N : Current UI need not authentication.P : Authentication use current UI's password.在tty13接口下配置Modem呼出权限：user-interface tty 13modem call-out2)配置拨号参数，对于TD-SCDMA和WCDMA拨号串是“*99#”，对于CDMA2000拨号串是“#777”，下面的配置以TD-SCDMA为例；拨号对端需要进行chap 验证，用户名：admin，密码：admin。

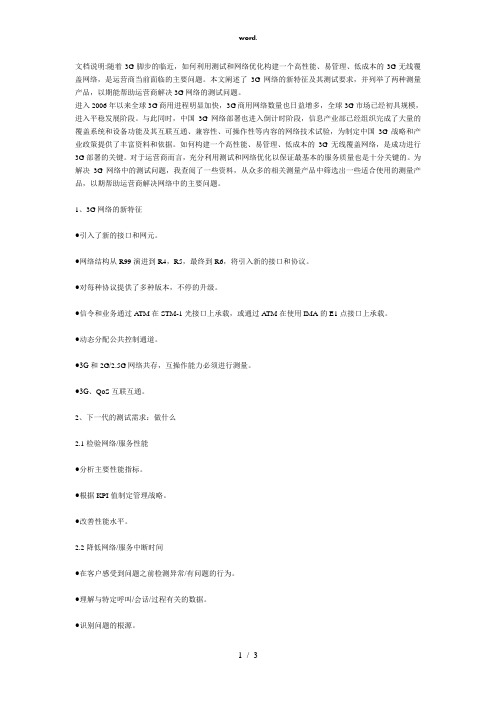

文档说明:随着3G脚步的临近，如何利用测试和网络优化构建一个高性能、易管理、低成本的3G无线覆盖网络，是运营商当前面临的主要问题。

本文阐述了3G网络的新特征及其测试要求，并列举了两种测量产品，以期能帮助运营商解决3G网络的测试问题。

进入2006年以来全球3G商用进程明显加快，3G商用网络数量也日益增多，全球3G市场已经初具规模，进入平稳发展阶段。

与此同时，中国3G网络部署也进入倒计时阶段，信息产业部已经组织完成了大量的覆盖系统和设备功能及其互联互通、兼容性、可操作性等内容的网络技术试验，为制定中国3G战略和产业政策提供了丰富资料和依据。

如何构建一个高性能、易管理、低成本的3G无线覆盖网络，是成功进行3G部署的关键。

对于运营商而言，充分利用测试和网络优化以保证最基本的服务质量也是十分关键的。

为解决3G网络中的测试问题，我查阅了一些资料，从众多的相关测量产品中筛选出一些适合使用的测量产品，以期帮助运营商解决网络中的主要问题。

1、3G网络的新特征●引入了新的接口和网元。

●网络结构从R99演进到R4，R5，最终到R6，将引入新的接口和协议。

●对每种协议提供了多种版本，不停的升级。

●信令和业务通过A TM在STM-1光接口上承载，或通过A TM在使用IMA的E1点接口上承载。

●动态分配公共控制通道。

●3G和2G/2.5G网络共存，互操作能力必须进行测量。

●3G、QoS互联互通。

2、下一代的测试需求：做什么2.1检验网络/服务性能●分析主要性能指标。

●根据KPI值制定管理战略。

●改善性能水平。

2.2降低网络/服务中断时间●在客户感受到问题之前检测异常/有问题的行为。

●理解与特定呼叫/会话/过程有关的数据。

●识别问题的根源。

●检验网元的新补丁程序/软件版本。

●理解客户投诉是否与网络问题有关。

●降低分析问题的时间和工作量。

●问题诊断程序培训。

3、下一代的测试需求：怎样做●对超高速数据进行测量。

●在多个地点同时测量，并实现时间同步。

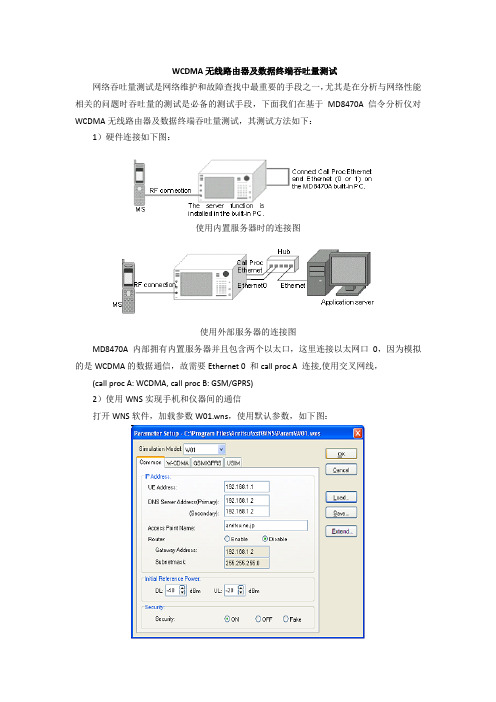

WCDMA无线路由器及数据终端吞吐量测试
网络吞吐量测试是网络维护和故障查找中最重要的手段之一，尤其是在分析与网络性能相关的问题时吞吐量的测试是必备的测试手段，下面我们在基于MD8470A信令分析仪对WCDMA无线路由器及数据终端吞吐量测试，其测试方法如下：
1）硬件连接如下图：
使用内置服务器时的连接图
使用外部服务器的连接图
MD8470A内部拥有内置服务器并且包含两个以太口，这里连接以太网口0，因为模拟的是WCDMA的数据通信，故需要Ethernet 0 和call proc A 连接,使用交叉网线，(call proc A: WCDMA, call proc B: GSM/GPRS)
2）使用WNS实现手机和仪器间的通信
打开WNS软件，加载参数W01.wns，使用默认参数，如下图：
设定其上下行数据通信速率
其最高速率为DL:14.4M / UL: 5.76M
服务器的TCP/IP设置为192.168.1.2，根据测试卡的信息设置好USIM卡的参数（MCC、MNC、IMSI、K值）。

然后开始仿真，打开手机电源等待进入Idle状态如下：
使用手机去访问http://192.168.1.2，即去访问前面提到的内置服务器Http server，WNS 如下图：
3）使用仪器内置功能函数Throughput Monitor，在手机浏览或下载服务器数据的时候，对其数据流量进行监控，并且显示其吞吐量，如下图：
使用了MD8470A建立数据通信连接后，如果使用外部服务器，则需要使用Ethereal、Chariot或其他测试软件软件测试其吞吐量。
