变频恒压供水系统价格
变频恒压供水系统价格的工作原理
变频恒压供水设备投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。变频恒压供水系统价格当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；变频恒压供水系统价格用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水变频恒压供水系统价格，造成供水罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组，供水罐可以储存并释放能量，避免了水泵频繁启动。
变频恒压供水系统价格的适用范围：
从自来水供水系统中取水的用户。例如：城市高层建筑、住宅小区的用水从地表下或水池取水的用户。例如：用深井泵或潜水泵直接从地下取水的用户供热系统锅炉变频定压补水系统。因其性能可靠、
结构简单、运转方便、投资低廉、被广泛用于工矿企业、城镇、农村等中小区域供水系统，尤其适合于水源为自备水井、地下水池及水库等场合。变频恒压供水系统价格是给水管网系统中的一种自动调节装置，既能确保供水系统中压力的需要，又有一定调节容积，它具有与水塔或高位水箱的相似功能，故又称为无塔供水压力罐。变频恒压供水系统价格利用空气的可压缩性，在用水泵直接供水的系统中，设置了一个与水泵供水管网相连接的气压罐。当用水量小于水泵出水量时，罐内水位上升，压缩其中的空气使压力上升，当压力达到压力控制器的上限值时，自动切断电源，水泵停止工作。此时气压罐中的空气继续将罐中水压入供水管网。随着罐内水位不断下降，压力下降达到压力控制器下限值时，自动重新接通电源开启水泵，给气压罐及管网供水，如此往复循环到对管网不间断地供水要求。
当水泵停止工作时，补气罐中水位下降，外界空气经吸气阀进入补气罐内，待水泵启动时压入气压罐内，达到自动补气的目的。
变频恒压供水系统价格的现场安装注意事项
调试前应该具备条件：
控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘（保护等级2），应做好各种防护工作。
电源进线要求为三相五线制，电压要求：380V（±10%），进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上；三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。
电气布线穿管必须在预制地面前，按计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。
管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。
使用临时电源调试时，现场一定砸接地极，接好地线，更换正式电源时需调手动正反转。
变频恒压供水控制系统 发表时间：2019-01-08T16:21:17.107Z 来源：《电力设备》2018年第24期作者：蒋正锋[导读] （四川理工技师学院四川成都 611130） 1、系统构成 整个系统由一台PLC，一台变频器，水泵机组（3台），一个压力传感器，低压电器及一些辅助部件构成。 2、系统硬件设计 2.1.1 PLC选型 本系统选用FX2N-32MR型PLC。 2.1.2 接线及I/O分配 2.3 变频器选型及接线 2.3.1 变频器选型 根据设计的要求，本系统选用FR-A740系列变频器。 2.3.2变频器的接线 变频器端子 PLC端子功能 STF Y7 电机正转 FU X2 增泵、减泵 OL X3 增泵、减泵 2.6系统主电路设计 系统主电路接线 3 系统的软件设计 （1）自动运行部分 LD M8002 SET M0 LD X015 CJ P0 LD M0 AND X000 RST M0 SET M2 SET M7 SET M8 1）启动1#泵 按下启动按钮，系统检测采用那种运行模式。如果按钮SB7没按，则使用自动运行模式。变频启动1#水泵。 LD M2 AND X002 RST M2 SET M1 SET M4 2）启动1#，2#泵： 接收到变频器上限信号，PLC通过这个上限信号后将1#水泵由变频运行转为工频运行，KM1断开KM0吸合，同时KM3吸合变频启动第2#水泵。 LD M1 AND M4 AND X003 RST M1 RST M4 SET M2 3）启动1#泵： 接到下限信号就关闭KM3、KM0，吸合KM1，只剩1#水泵变频运行。 LD M1 AND M3 AND M6 AND X003 RST M6 RST M3 SET M4 4）启动1#，2#泵： 输出的下限信号使PLC关闭KM5、KM2，开启KM3，2#水泵变频启动。 LD M1 AND M4 AND X003 RST M4 RST M1 SET M2 5）启动1#泵： 接到下限信号关闭KM3、KM0，吸合KM1，只剩1#水泵变频运行。
恒压变频供水控制柜说明 一、工作原理和主要功能 本恒压变频供水控制柜是为配套用户提供的性价比极高的恒压供水控制设备。可以为用户提供个性化的功能设定。控制器利用变频器内臵的PID 调节器，变频器自动处理压力信号。用户可以自由设定上下限压力，系统可以实现自动加泵、减泵、变频泵的睡眠唤醒、定时换泵运行等功能。每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入变频或工频运行。 自动/停止/手动三种工作模式切换：用户根据实际需要，选择不同的工作方式。停止时，所有水泵均不能起动。 故障泵屏蔽功能：每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入运行。若全部水泵均“检修”，则系统不动作。 低水压自动加泵：按循环运行的模式，当变频泵全速运转，管网压力仍然达不到设定压力时，则将当前变频泵切换到工频运行，变频器软起动下一台水泵。直至管网压力达到要求。 超水压自动减泵：按“先开先停”的原则，当变频泵运行在下限频率，管网压力仍然偏高，则将最早运行的工频泵退出，其它泵不变。 变频泵周期轮换：变频泵连续运行4小时，则将工作泵退出，备用泵投入变频运行。这样，基本上保持每台泵的运行时间大致相同。 休眠/苏醒功能：在无人用水或用水流量很小的情况下，变频泵低速运行，维持管网压力。当管网用水流量上升的时候，管网压力下降，变频泵自动苏醒，加大供水流量，保持管网压力稳定。
断水自动停机、来水自动开机：检测到低水位保护状态后，所有泵均立即停止运行。水位恢复正常后，变频泵自动起动，进入变频恒压调节状态。缺水保护功能在自动或手动状态下均有效。 电机过载自动换泵运行：若是工频运行时过载，则将工频泵直接退出，其他泵不受影响。若是变频运行时过载，则将当前变频泵退出，变频器起动下一台水泵。 变频器故障自动恢复：当变频器出现故障时，变频器自动复位，并重新起动变频泵。如果复位后，再次出现故障，则变频器停止运行，必须等变频器故障排除后，方可再次启动。 二、控制柜面板布臵和操作 控制柜分三行显示，由上而下，第一行是电压表和总电流表。第二行是文本显示器人机界面。第三行由左到右是：缺水声光报警、1号泵检修/手动运行选择、2号泵检修/手动运行选择、自动/停止/手动选择、压力设定。 缺水声光报警：当水位检测出现异常时，发出声光报警，自动停机。水位恢复正常后，报警自动消除，变频泵重新自动起动。 1号泵检修/手动运行选择：处于“检修”状态时，水泵不会投入运行，此状态自动和手动时均有效。处于“运行”状态时，手动模式下，水泵直接起动。自动模式下，水泵优先起动。 2号泵检修/手动运行选择：处于“检修”状态时，水泵不会投入运行，此状态自动和手动时均有效。处于“运行”状态时，手动模式下，水泵直接起动。自动模式下，水泵优先起动。
目录 1 变频器恒压供水系统简介 (1) 1.1 变频恒压供水系统理论分析 (1) 1.1.1变频恒压供水系统节能原理 (1) 1.1.2 变频恒压控制理论模型 (2) 1.2 恒压供水控制系统构成 (3) 1.3 变频器恒压供水产生的背景和意义 (3) 2 变频恒压供水系统设计 (4) 2.1 设计任务及要求 (5) 2.2 恒压供水系统主电路设计 (6) 2.3 系统工作过程 (7) 3 器件的选型及介绍 (9) 3.1 变频器简介 (9) 3.1.1 变频器的基本结构与分类 (9) 3.1.2 变频器的控制方式 (9) 3.2 变频器选型 (10) 3.2.1 变频器的控制方式 (10) 3.2.2 变频器容量的选择 (11) 3.2.3 变频器主电路外围设备选择 (13) 3.3 可编程控制器(PLC) (15) 3.3.1 PLC的定义及特点 (15) 3.3.2 PLC的工作原理 (16) 3.3.3 PLC及压力传感器的选择 (16) 4 PLC编程及变频器参数设置 (18) 4.1 PLC的I/O接线图 (18) 4.2 PLC程序 (18) 4.3 变频器参数的设置 (22) 4.3.1 参数复位 (22) 4.3.2 电机参数设置 (22) 总结 (23) 参考文献 (24)

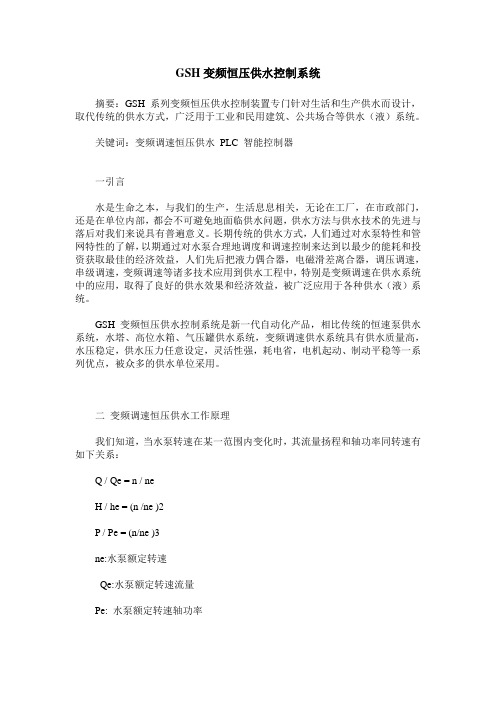

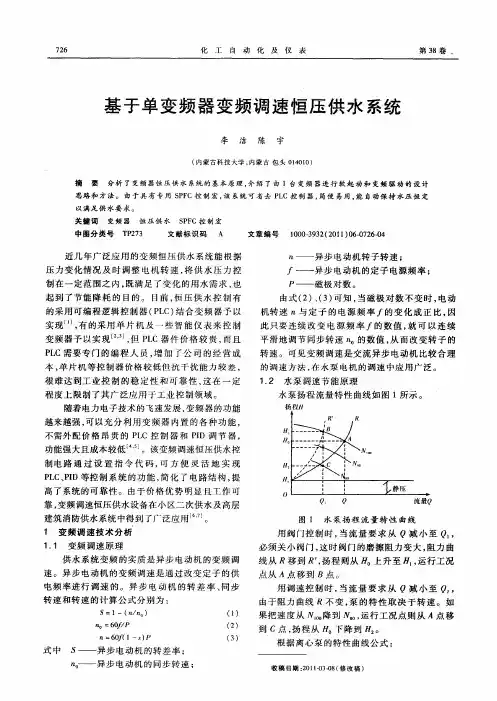

1 变频器恒压供水系统简介 1.1变频恒压供水系统理论分析 1.1.1变频恒压供水系统节能原理 供水系统的基本特性和工作点扬程特性是以供水系统管路中的阀门开度不 变为前提，表明水泵在某一转速下扬程H与流量Q之间的关系曲线f(Q)，如图1-1 所示。 图1-1供水系统的基本特征 由图可以看出，流量Q越大，扬程H越小。由于在阀门开度和水泵转速都不变的情况下，流量的大小主要取决于用户的用水情况，因此，扬程特性所反映的是扬程H与用水流量Q(u)间的关系。而管阻特性是以水泵的转速不变为前提，表明阀门在某一开度下，扬程H与流量Q之间的关系H J (Qu )。管阻特性反映了水泵的能量用来克服泵系统的水位及压力差、液体在管道中流动阻力的变化规律。由图可知，在同一阀门开度下，扬程H越大，流量Q也越大。由于阀门开度的改变，实际上是改变了在某一扬程下，供水系统向用户的供水能力。因此，管阻特性所反映的是扬程与供水流量Qc之间的关系H f (Qc )。扬程特性曲线和管阻特性曲线的交点，称为供水系统的工作点，如图中A点。在这一点，用户的用水流量Qu和供水系统的供水流量Qc处于平衡状态，供水系统既满足了扬程特性，也符合了管阻特性，系统稳定运行。图1-1为供水系统的基本特征。 变频恒压供水系统的供水部分主要由水泵、电动机、管道和阀门等构成。通
基于 PLC 和变频器控制的恒压供水系统设计 赵华军钟波 （广州铁路职业技术学院） 摘要：文章介绍一种基于三菱PLC 和变频器控制恒压供水系统，详细地介绍了硬件的构成和控制流程。系 统较好地解决高层建筑、工业等恒压供水需求。系统具有节能、工作可靠、自动控制程度高、经济易配置等优点。 关键词：变频器；PID；PLC；恒压供水 1 引言 目前，在城市供水系统中，还有很多高楼、生活 小区、边郊企业等采用高位水塔供水方式。这样，由 于用水量具有很大随机性，常常出现在用水高峰时供 水量很小甚至没有水用的问题；且采用高位水塔，很 容易造成自来水的二次污染问题。针对这一情况，本 文设计了一套基于变频器内置PID 功能的恒压供水 系统，采用了PLC 控制及交流变频调速技术对传统 水塔供水系统的技术改造。该系统根据用水量的变 化，经过压力传感器将水压变化情况反馈给系统，使 得系统能自动调节变频器输出频率，从而控制水泵转 速，调节输出数量，使得水量变化时可保持水压恒定； 可取代高位水塔或直接水泵加压供水方式，为城市供 水系统的建设提出了一条极具推广、应用的新途径[1]。 2 工作原理 本文采用的变频器是三菱FR-A540，该变频器内 置PID 控制功能；供水系统方案如图1 所示。 将通往用户供水管中的压力变化经传感器采集 到变频器，与变频器中的设定值进行比 较，根据变频器内置的PID 功能，进行数 据处理，将数据处理的结果以运行频率的 形式进行输出[2]。 当供水的压力低于设定压力，变频器 就会将运行频率升高，反之则降低，且可 根据压力变化的快慢进行差分调节。由于 本系统采取了负反馈，当压力在上升到接 近设定值时，反馈值接近设定值，偏差减小，PID 运算会自动减小执行量，从而降低变频器输 出频率的波动，进而稳定压力。 在水网中的用水量增大时，会出现“变频泵” 效率不够的情况，这时就需要增加水泵参与供水，通 过PLC 控制的交流接触器组负责水泵的切换工作； PLC 是通过检测变频器频率输出的上下限信号，来判 断变频器的工作频率，从而控制接触器组是否应该增 加或减小水泵的工作数量。
生活自动变频控制柜 使 用 说 明 书 上海东方泵业(集团)有限公司
目录 一、概述 .............................................................................................................................. 错误!未定义书签。 二、设备特点、适用范围 ............................................................................................... 错误!未定义书签。 1、功能与优点.................................................................................................................. 错误!未定义书签。 2、适用范围...................................................................................................................... 错误!未定义书签。 三、设备主要技术指标及使用条件.............................................................................. 错误!未定义书签。 1、主要技术指标.............................................................................................................. 错误!未定义书签。 2、设备使用条件.............................................................................................................. 错误!未定义书签。 四、设备型号说明 ............................................................................................................ 错误!未定义书签。 五、设备主要构成及工作原理 ...................................................................................... 错误!未定义书签。 六、变频恒压供水设备的安装接线.............................................................................. 错误!未定义书签。 1、控制柜外型.................................................................................................................. 错误!未定义书签。 2、控制柜规格.................................................................................................................. 错误!未定义书签。 3、禁止事项...................................................................................................................... 错误!未定义书签。 4、控制柜端子接线图...................................................................................................... 错误!未定义书签。 5、控制设备电气安装接线要求...................................................................................... 错误!未定义书签。 七、设备的调试与使用.................................................................................................... 错误!未定义书签。 1、设备的调试.................................................................................................................. 错误!未定义书签。 2、控制柜操作说明.......................................................................................................... 错误!未定义书签。 3、控制柜不同型号的差别 (10) 4、使用与维护 (11) 八、故障原因及对策 (11)
课程设计 课题名称变频恒压供水控制系统设计学院(部) 专业 班级 学生姓名 学号 指导教师(签字)
14 / - 1 - 一、设计概述 变频器是一种新型技术，将变频调速技术用于供水控制系统中，具有高效节能、水压恒定等优点。本课程设计为实现恒压供水功能而按照设计任务书要求完成设计任务。最终实现控制系统的自动稳定运行。 根据设计要求本系统采用西门子PLC300控制系统对变频器进行调速控制和系统输入输出信号的采集以及系统报警功能的实现。本系统内的电机调速由变频器来实现，通过PLC控制变频器和现场压力仪表检测的反馈信号来实现对电机的自动恒压控制功能。 二、设计任务 例如一楼宇供水系统，正常供水20m3/小时，最大供水量35m3/小时，扬程45m。采用变频调速技术组成一闭环调节系统，控制水泵的运行，保证用户水压恒定。当用水量增大或减小时，水泵电动机速度发生变化，改变流量，以保证水压恒定。本恒压供水系统，要求以1.0Mpa的恒定压力对用户进行供水。水泵有2台，由一台变频器驱动。PLC按照压力变送器（PIT）的信号，调节
变频器的输出，使水泵的转速变化，从而保证供水压力的恒定。两台水泵互为备份，可任意选择一台水泵处于变频模式或工频模式。控制系统原理如图1所示： 14 / - 2 - PLC 变频PIT 恒压供水变频控制系统原理图图1 系统设备选型三、 主要电气元件参数指标1，三相异步电动机水泵：35KW1.0Mpa 恒压设定点：，两线制，4-20mA电流输出压力变送器：0-1.6Mpa VVVF变频器变频器： 1）水泵（小时，35m3/根据设计要求水泵正常供水20m3/小时，最大供水量50 ，流量扬程45m扬程。参考相关资料选择型号为IS50-32-125(50m 的水泵即可满足要求。m3/小时) (2)远传压力表结合具体有数据读取表盘等优点，由于远传压力表具有价格低、14 / - 3 - 实际设计，故在此处选择其作为反馈信号。 四、系统控制要求 1、设两台水泵。一台工作，一台备用。正常工作时，始终有 一台水泵供水。当工作泵出现故障时，备用泵自投。 2、两台泵可以互换。 3、给定压力可调，压力控制点设在水泵处。 4、具有自动，手动工作方式，各种保护、报警装置。 5、用PLC为主要器件完成控制系统的设计。
供水系统方案图
变频恒压供水系统构成及工作原理 1系统的构成 图3-1 系统原理图 如图3-1所示，整个系统由三台水泵，一台变频调速器，一台PLC和一个压力传感器及若干辅助部件构成。三台水泵中每台泵的出水管均装有手动阀，以供维修和调节水量之用，三台泵协调工作以满足供水需要；变频供水系统中检测管路压力的压力传感器，
一般采用电阻式传感器(反馈0～5V电压信号)或压力变送器(反馈4～20mA电流)；变频器是供水系统的核心，通过改变电机的频率实现电机的无极调速、无波动稳压的效果和各项功能。 从原理框图，我们可以看出变频调速恒压供水系统由执行机构、信号检测、控制系统、人机界面、以及报警装置等部分组成。 (1)执行机构 执行机构是由一组水泵组成，它们用于将水供入用户管网，图2.3中的3个水泵分为二种类型: 调速泵:是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定。 恒速泵:水泵运行只在工频状态，速度恒定。它们用于在用水量增大而调速泵的最大供水能力不足时，对供水量进行定量的补充。 (2)信号检测 在系统控制过程中，需要检测的信号包括自来水出水水压信号和报警信号: ①水压信号:它反映的是用户管网的水压值，它是恒压供水控制的主要反馈信号。 ②报警信号:它反映系统是否正常运行，水泵电机是否过载、变频器是否有异常。该信号为开关量信号。 (3)控制系统 供水控制系统一般安装在供水控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。 ①供水控制器:它是整个变频恒压供水控制系统的核心。供水控制器直接对系统中的工况、压力、报警信号进行采集，对来自人机接口和通讯接口的数据信息进行分析、实施控制算法，得出对执行机构的控制方案，通过变频调速器和接触器对执行机构(即水
自动变频控制设备 上海东方泵业(集团)有限公司 目录 一、概述.................................................. 错误!未定义书签。 二、设备特点、适用范围.................................... 错误!未定义书签。 1、功能与优点............................................ 错误!未定义书签。 2、适用范围.............................................. 错误!未定义书签。 三、设备主要技术指标及使用条件............................ 错误!未定义书签。 1、主要技术指标.......................................... 错误!未定义书签。 2、设备使用条件.......................................... 错误!未定义书签。 四、设备型号说明.......................................... 错误!未定义书签。 五、设备主要构成及工作原理................................ 错误!未定义书签。
六、变频恒压供水设备的安装接线............................ 错误!未定义书签。 1、控制柜外型............................................ 错误!未定义书签。 2、控制柜规格............................................ 错误!未定义书签。 3、禁止事项.............................................. 错误!未定义书签。 4、控制柜端子接线图...................................... 错误!未定义书签。 5、控制设备电气安装接线要求.............................. 错误!未定义书签。 七、设备的调试与使用...................................... 错误!未定义书签。 1、设备的调试............................................ 错误!未定义书签。 2、控制柜操作说明........................................ 错误!未定义书签。 3、控制柜不同型号的差别 (10) 4、使用与维护 (11)
课题名称变频恒压供水控制系统设计 学院(部) 电子与控制工程学院 专业电气工程及其自动化 班级 2011320401 学生阿不都热扎克·阿不都拉 _ 学号 06 月 23 日至 06 月 27 日共 1 周 指导教师(签字) 2011年 06 月 7 日
目录 摘要 (3) 一、设计容 (4) 二、设计要求 (4) 三、设计容 1、方案的确定 (5) 2、变频调速恒压供水系统简介及工作原理 (6) 3、水泵的容量计算 (8) 4、水泵/变频器/PLC的选择 (9) 5、变频器参数设定 (10) 6、PID控制器参数选择 (10) 7、PLC外部接线图的设计 (11) 8、主电路的设计 (12) 9、系统的工作原理 (12) 四、设计图纸 (13) 五、操作使用说明书 (14) 六、设计体会 (15) 七、主要参考资料 (16) 附录一/附录二 (17) 附录三 (18) 附录四 (19)

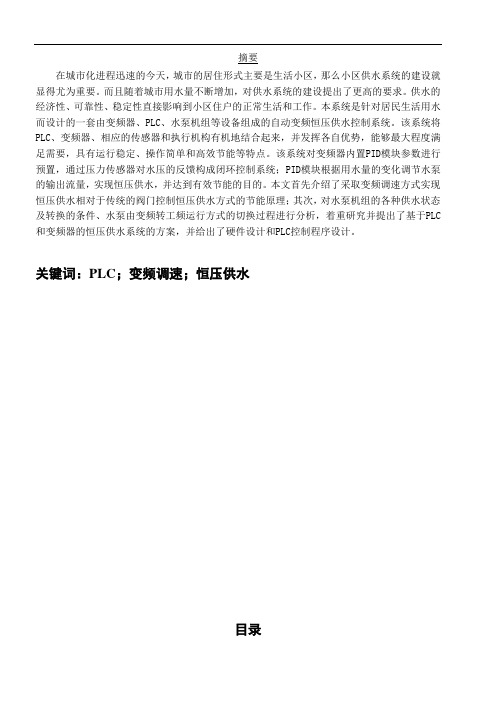

摘要 随着我国社会经济的不断发展，住房制度改革的不断深入，人民生活水平的不断提高，城区中各类小区建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求。小区供水系统的建设是其中的一个重要方面，供水的经济性、可靠性、稳定性直接影响到小区住户的正常生活与工作，也直接体现了小区物业水平的高低。传统的恒速泵加压供水、水塔高位水箱供水、气压罐供水灯供水方式普遍不通话程度的存在效率低、可靠性差、自动化不高等缺点，难以满足当前经济生活的需要。 论文分析了采用变频调速方式实现恒压供水的工作机理，通过对PID模块的参数预置，利用远传压力表的水压反馈量，构成闭环调节系统，利用变频器与水泵的配合作用实现恒压供水且有效节能。 论文论述了多种供水方案的合理性，同时也指出各种方案存在的问题，通过对比比较给出了比较适合该系统的方案——PLC控制变频恒压供水。 关键字：恒压供水变频调速 PLC
PLC与变频器控制的自动恒压供水系统 1 系统简介 为改善生产环境，沱牌公司投资清洁水技改工程并建成一座日产水2.5万顿的供水系统，分别建设了抽水泵系统、加压泵系统和高位水池。根据公司用水需求特点，从抽水泵系统过来的水一部分直接供给生产用水部门，一部分则需通过加压泵输送到高位水池，而供给生产用水部门的水压与供给高位水池的水压相差较大。同时高位水池距抽水泵房较远达十多公里，高位水池的液位高低和加压泵系统的设计以及如何与抽水泵系统“联动”也是较难解决的。 鉴于以上特点，从技术可靠 和>'https://www.doczj.com/doc/6215176743.html,/jingjilunwen/' target='_blank' class='infotextkey'>经济实用角度综合考虑，我们设计了用PLC控制与变频器控制相结合的自动恒压控制供水系统，同时通过主水管线压力传递 较>'https://www.doczj.com/doc/6215176743.html,/jingjilunwen/' target='_blank' class='infotextkey'>经济地实现了加压泵系统与抽水泵系统“远程联动”的控制目的。 2 系统方案 系统主要由三菱公司的PLC控制器、ABB公司的变频器、施耐德公司的软启动器、电机保护器、数据采集及其辅助设备组成（见图1）。 2.1 抽水泵系统 整个抽水泵系统有150KW深井泵电机四台，90KW深井泵电机两台，采用变频器循环工作方式，六台电机均可设置在变频方式下工作。采用一台 150KW和一台90KW的软起动150KW和90KW的电机。当变频器工作在50HZ，管网压力仍然低于系统设定的下限时，软起动器便自动起动一台电机投入到工频运行，当压力达到高限时，自动停掉工频运行电机。一次主电路接线示意图见图2所示。
恒压供水变频控制柜 恒压供水变频控制柜运行控制功能： 手动控制：人为操作面板开关控制设备 自动控制：设备根据传感信号自动改变其工作状态 远程监视：管理人员即便远离现场也能随时监视设备的控制状态远程控制： 管理人员即便远离现场也能随时控制设别的工作状态 温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态；当市政管网压力不能达到用户所需水压时，给水系统自动启动，进入自动给水状态； 自动软启动：设备自动开机时，有变频器或软启动器来实现软启动； 手动软启动：设备手动开机时，有软启动器来实现软启动； 恒压供水变频控制柜产品展示： 系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水
泵转速保持变频恒压供水;如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到变频恒压变量供水的要求。 恒压供水变频控制柜现场安装注意事项 调试前应该具备条件： 控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2)，应做好各种防护工作。 电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。 恒压供水变频控制柜 电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。 管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。 使用临时电源调试时，现场一定砸接地极，接好地线，更换正式电源时需调手动正反转。 恒压供水变频控制柜安装： 恒压供水变频控制柜安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃-40℃。在室外应设防雨，防雷等设施。
恒压变频给水装置 使 用 说 明 书 一、产品概述
变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。 在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。 变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。二、适用的水质范围 适用于生活饮用水、中水，水温00 C—900 C、PH值 6.5-8.5。 三、使用范围 本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合； 1、高层建筑、住宅小区、企事业等生活供水系统； 2、各类自来水厂、给水加压泵站； 3、以上旧有系统的节能、降耗改造。 四、主要性能和特点 1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%； 2、节能效果显著；
3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击； 4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命； 5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。 五、技术参数 本系列变频给水装置参数如下： 1、电源：3相5线。380V（±10%），50Hz（±5%）； 2、供水流量范围：0—3900m3/h; 3、压力调节范围：0—2.8MPa; 4、适用电机容量：0.15—315kw 5、加减速时间：0—6500秒； 6、变频器效率：85%—95% 7、产品标准：Q/0112GT001-2005 六、设备工作原理简述 以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达
变频恒压供水说明书 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》 变频恒压供水控制柜 使 用 说 明 书 江苏花都环保科技有限公司 一、概述 恒压供水系统是在传统供水系统的基础上发展起来的一种新型供水方式。该系统可广泛用于宾馆、大中型饭店、民用住宅、工矿企业、机场等场所的生产、生活用水。设备包括水泵机组、电气控制柜、底座、管道、阀门、仪表等。 二、安装 1.设备安装前请检查各部件是否齐全、完好； 2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子 等是否有松动、脱落现场，发现后应及时紧固好； 3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况； 4.将设备搬放就位、放平，然后进行二次灌浇固定，设备应平整，不应有 附加机械应力； 5.将电源线从柜体底部进线口引入，接于空气开关 L1、L2、L3端子N、PE 上。 6.将水泵电机线从柜体底部接入，按电机序号依次接线； 7.接好液位浮球、出水压力变送器信号线，信号控制线建议用RVVP2×屏 蔽电缆，屏蔽层接地； 8.根据电机功率，调整好热继电器的相应电流整定值； 三、调试（以下说明及图片都以4台泵为例） 1.向电柜送电，合上空气开关QF，检查电源电压、相序是否符合设备的 技术要求（3N～380V／220V 50HZ）；如相序故障灯亮，调换总开关出 线的2根线。 2.手动工频测试：把“手动自动”开关拨至“手动”，所有泵手动开关 拨至“关”，合上分开关，把泵手动开关拨至“开”，可工频运行泵，
变频恒压供水系统组成及工作原理变频恒压供水最简单的方式：一台变频器，一个电接点压力表。变频器是电子元件，没有机械运动；水泵总的转速还是跟水量成比例的。另外，供水系统对水压没精度要求，况且压力波动不会超过0.02MPa(设定0.3MPa时）。变频器在恒压供水系统中的应用变频恒压供水主要有分为：恒压变流量和变压变流量两大类。 一、变频恒压供水系统组成 系统为变频恒压的供水系统，分为冷水、热水两大供水系统，系统为1拖1的恒压供水，两台电机为互备，可选择使用1#泵或2#泵运行，KM3、 KM8为手动工频运行选择，作为变频的维修系统备用，KM2 ，KM3、 KM7，KM8为机械互锁的接触器，保证选择变频运行和工频运行的正确切换。 变频恒压供水的基本原理:以压力传感器和变频器组成闭环系统，根据系统管网的压力来调节电机的转速，实现高峰用户的水压恒定，和低峰时的变频的休眠功能，得到恒压供水和节能的目的。 二、系统硬件参数 热水系统： 电机参数： Pe=15kw Ue=380v Ie=26.8A Ne=1490rpm 变频器型号： 6SE64430-2AD31-8DA0 Pe=18.5kw Ie=38A 压力传感器： GYG2000 反馈信号4-20mA 供电+24V 量程0-0.5Mpa 冷水系统： 电机参数： Pe=22kw Ue=380v Ie=39.4A Ne=2940rpm 变频器型号： 6SE64430-2AD33-7EA0 Pe=30.5kw Ie=62A 压力传感器： GYG2000 反馈信号4-20mA 供电+24V 量程0-0.5MPa 三、PID闭环控制功能原理及调试方法 变频器的内置PID功能，利用装在水泵附近的主出水管上的压力传感器，感受到的压力转化为4-20mA电信号作为反馈信号。根据变频恒压的层高设定压力值作为给定值，变频器内置调节器作为压力调节器，调节器将来自压力传感器的压力反馈信号与出口压力给定值比较运算，其结果作为频率指令输送给变频器，调节水泵的转速使出口压保持一定。即当用水量增加，水压降低时，调节器使变
变频恒压供水系统文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
供水系统方案图 变频恒压供水系统构成及工作原理 1系统的构成 图3-1 系统原理图 如图3-1所示，整个系统由三台水泵，一台变频调速器，一台PLC和一个压力传感器及若干辅助部件构成。三台水泵中每台泵的出水管均装有手动阀，以供维修和调节水量之用，三台泵协调工作以满足供水需要；变频供水系统中检测管路压力的压力传感器，一般采用电阻式传感器(反馈0～5V电压信号)或压力变送器(反馈4～20mA电流)；变频器是供水系统的核心，通过改变电机的频率实现电机的无极调速、无波动稳压的效果和各项功能。 从原理框图，我们可以看出变频调速恒压供水系统由执行机构、信号检测、控制系 统、人机界面、以及报警装置等部分组成。 (1)执行机构 执行机构是由一组水泵组成，它们用于将水供入用户管网，图中的3个水泵分为二种类型: 调速泵:是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定。 恒速泵:水泵运行只在工频状态，速度恒定。它们用于在用水量增大而调速泵的最大供水能力不足时，对供水量进行定量的补充。 (2)信号检测 在系统控制过程中，需要检测的信号包括自来水出水水压信号和报警信号:
①水压信号:它反映的是用户管网的水压值，它是恒压供水控制的主要反馈信号。 ②报警信号:它反映系统是否正常运行，水泵电机是否过载、变频器是否有异常。该信号为开关量信号。 (3)控制系统 供水控制系统一般安装在供水控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。 ①供水控制器:它是整个变频恒压供水控制系统的核心。供水控制器直接对系统中的工况、压力、报警信号进行采集，对来自人机接口和通讯接口的数据信息进行分析、实施控制算法，得出对执行机构的控制方案，通过变频调速器和接触器对执行机构(即水泵)进行控制。 ②变频器:它是对水泵进行转速控制的单元。变频器跟踪供水控制器送来的控制信号改变调速泵的运行频率，完成对调速泵的转速控制。 ③电控设备:它是由一组接触器、保护继电器、转换开关等电气元件组成。用于在供水控制器的控制下完成对水泵的切换、手/自动切换等。 (4)人机界面 人机界面是人与机器进行信息交流的场所。通过人机界面，使用者可以更改设定压力，修改一些系统设定以满足不同工艺的需求，同时使用者也可以从人机界面上得知系统的一些运行情况及设备的工作状态。人机界面还可以对系统的运行过程进行监示，对报警进行显示。 (5)通讯接口
兴崛变频恒压供水系统的构成 从原理框图，我们可以看出变频调速恒压供水系统由执行机构、信号检测、控制系统、人机界面、通讯接口以及报警装置等部分组成。 1、执行机构 执行机构是由一组水泵组成，他们用于将水供入管网，图3.3中的4个水泵分为三种类型: 调速泵：是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定。 快速泵：水泵运行只在工频状态，速度恒定，它们用以在用水量增大而调速泵的最大供水能力不足时，对供水量进行定量的补充。当水泵采用循环的控制方式时，M1、M2、M3既可以做调速泵，也可以作为恒速泵，如果水泵采用固定的控制方式时，M1、M2、M3中只有一台可以调速泵，其余两台作为恒速泵。 附属小泵：它只运行于启、停两种工作状态，用以在用水量很小的情况下（例如：夜间）对管网用水量进行少量的补充。系统中使用附属小泵的原因在于变频泵暂时无法在实际使用中实现其恒压供水，尤其是夜间和管网有小流泄压现象时会出现超压或断流。 在变频调速恒压供水系统中，这样构成水泵组有下几个原因： （1）用几个小功率的水泵代替一台大功率的水泵，使水泵选型容易，同时这种结构更适合于大功率的供水系统。 （2）供水系统的增容和减容容易，不需要更换水泵，只要再增加恒速水泵即可。（3）以小功率的变频器代替大功率的变频调速器，以降低系统投入成本，增加系统运行可靠性。 （4）附属小泵的加入，使系统在用水量很低时（如：夜间）可以停止所有的主水泵，用小水泵进行补水，降低系统的运行噪音。 （5）在用水量不太大时，系统中不是所有的水泵在运行，这样可以提高水泵的运行寿命，同时降低系统的功耗，达到节能的目的。 对于多泵并联的母管制供水系统，既要保证恒压供水，又要实现经济调度，一般均采用如下的设计原则：多泵并联，大小泵结合，调速泵保证管网压力，水泵台数的增减保证流量，小泵实现小流量保压。 具体方案如下： （1）一般不用一台大泵，宁可用多台小泵，这样有利于经济调度。 （2）调速泵为主泵，流量最大，扬程要比其他水泵高出30%-50%,有利于扩大调速效果，只能在超过实际压力的富裕扬程内调节流量，大大的制约其调节范围。（3）定速泵的选择可以采用相同扬程，不同流量的泵，这样也有利于经济调度。（4）为了进行小流量的保压（例如深夜），系统中有一台小流量的泵。 （5）调速泵采用变频器调速，一备一用的固定拖动不进行切换操作。水泵检修时可采用冷切换方式暂时切换到其他泵上做调速运行。 （6）其他泵可采用一台软启动器或用PLC实现循环软启动操作。 变频器与工频电网之间的相互切换问题，使用冷切换是最简单、最安全的切换方式，但是它只能用于可以分为异步切换和同步切换两种方式。目前流行的多泵恒压供水系统变频循环软启动控制方案都采用异步切换的方式，因此就不可避免
变频恒压供水的应用方案 一、前言 随着变频调速技术的发展和人们对生活饮用水品质要求的不断提高，变频供水设备已广泛应用于多层住宅小区生活及高层建筑生活消防供水系统。变频调速供水设备一般具有设备投资少，系统运行稳定可靠，占地面积小，节电节水，自动化程度高，操作控制方便等特点。但在实际应用中若选型及控制不当，不但达不到节能目的，反而“费电”。以下结合我们多年来的实践经验，对几种变频供水系统的应用及其控制方法进行介绍，供同行及用户在设计、改造、选型时参考。 二、一拖二变频供水方式（见图1） 适用一般小区恒压供水，特点：是无需附加供水控制盒，成本低。利用变频器本身内置的恒压PID 控制功能。就能达到2 台水泵循环启停功能。 三、带小流量循环软启动变频供水设备（如3+1 供水模式，见图2） 该类型设备在实际应用中较多，系统由水泵机组、循环软启动变频柜、压力仪表、管路系统等构成。变频柜由变频调速器，供水盒（PLC+AD 模块+DA 模块），低压电器等构成。系统一般选择同型号水泵2~3 台，以3 台泵为例，系统的工作情况如下： 平时1 台泵变频供水，当1 台泵供水不足时，先开的泵切换为工频运行，变频柜再软启动第2 台泵，若流量还不够，第2 台泵切换为工频运行，变频柜再软启动第3 台泵。若用水量减少，按启泵顺序依次停止工频泵，直到最后1 台泵变频恒压供水。 另外系统具有定时换泵功能，若某台泵连续运行超过24h 变频柜可自动停止该泵切换到下一台泵继续变频运行。换泵时间由程序设
定，可按要求随时调整。这样可均衡各泵的运行时间，延长整体泵组的寿命，防止个别水泵因长时间不工作而锈死。 当变频供水系统在小流量或零流量的情况下，比如在夜间用水低谷时，系统内的用水量很小，此时水泵在低流量下运行，会造成水泵效率大大降低，不能达到节能的目的，水泵功率越大用电越多。例如对300~1000 户的多层住宅小区或600 户左右的小高层住宅楼群（12 层以内）的生活用水系统，生活主泵功率一般在15kW 左右，系统的零流量频率fo 一般为25~35Hz 故在夜间小流量时，采用主泵变频供水效率较低。 这就涉用供水系统在小流量或零流量时的节电问题，一般可以采取4 种方案：a 变频主泵+工频辅泵；b 变频主泵+工频辅泵+气压罐； c 变频主泵+气压罐； d 变频主泵+变频辅泵。从节能、投资角度看第4 种方案更为适宜，该方案即在原变频主泵基础上，再配备1~2 台小泵专用在夜间或平时小流量时变频供水，一般选择小泵流量为3~6m3/h，居民区户数越多，流量可适当选择大些。小泵功率一般为1.5~3kW，小泵的扬程按主泵的扬程或略低扬程即可。 四、深水井变频供水设备
摘要 随着改革开放的不断深入，我国中小城市的城市建设及其经济迅猛发展，人民的生活水平不断提高；同时，城市需水量日益加大，对城市供水系统提出了更高的要求。供水的可靠性、稳定性、经济节能性直接影响到城区的建设和经济的发展，也影响到城区居民的正常工作和生活。本文根据城区供水管网改造工程设计了一套由PLC、变频器、远传压力表、多台水泵机组、计算机等主要设备构成的全自动变频恒压供水及其远程监控系统，具有自动工频/变频恒压运行、可实现远程自动控制和现场手动控制等功能。论文分析了采取变频调速方式实现恒压供水相对于传统的阀门控制恒压供水方式的节能机理。通过对变频器内置PID模块参数的预置，利用远传压力表的水压反馈量，构成闭环系统，根据用水量的变化，采取PID调节方式，在全流量范围内利用变频泵的连续调节和工频泵的分级调节相结合，实现恒压供水且有效节能。论文论述了采用多泵并联供水方案的合理性，分析了多泵供水方式的各种供水状态及转换条件，分析了电机由变频转工频运行方式的切换过程及存在的问题。给出了实现有效状态循环转换控制的电气设计方案和PLC控制程序设计方案。系统有效地解决了传统供水方式中存在的问题，增强了系统的可靠性。并与计算机实现了有机的结合，提升了系统的总体性能。 关键词：PLC；变频调速；恒压供水；变频工频切换 Abstract With the continuous deepening of reforming and opening up, the construction and economy of small and medium-sized cities in China have developed rapidly. People's living standards have improved constantly. The water supply system is demanded more as city water consum ption increasing. The urban construction and economic development and also people’s daily work and life are impacted directly by the reliability, stability and the economical of energy conservation of the water supply system.An autom atic conversion and voltage constant Water Supply and remote monitoring system, which consist of the PLC, the converter, the remote transition pressure gauges, the multi-pumps unit, the computer and so on. It is of automatic line-frequency /conversion function, remote and local automatic control. In this paper, the mechanism of energy
