皮带秤的操作方法
操作方法如下：
1. 将皮带秤放置在平坦坚固的地面上，确保其稳定不会倾斜。
2. 打开电源开关，并等待一段时间，让皮带秤预热。
3. 将待称量的物体放在皮带秤的传送带上，尽量让物体平均分布在传送带上，避免重心不稳导致不准确的测量结果。
4. 如果皮带秤有显示屏，根据需要选择合适的测量单位，如千克、克等。
5. 启动皮带秤的计量功能，通常是按下开始/停止按钮。
此时，传送带将开始运转，将待称量的物体传送到秤盘上进行称重。
6. 等待一段时间，直到秤盘停止运转，传送带上的物体被完全称重后，读取显示屏上的称重结果。
7. 如果需要重复称量其他物体，可以按照以上步骤重复操作。
如果需要重新调整或校准皮带秤的零位或灵敏度，可以参考产品说明书或联系售后服务人员进行调整。
需要注意的是，在操作皮带秤时应该遵循一些常规的注意事项，如避免使用过大或过重的物体称量、避免物体溢出等，以保证称量结果的准确性和安全性。
申克配料秤仪表说明书目录第一章概述 (1)第二章控制 (4)第三章系统参数 (10)第四章第五章第六章第七章第八章通讯协议第一章概述一、FIP-403称重控制仪FIP-403是DEL/DEM定量给料机的测量和控制系统。
本说明书涉及配有传送皮带的控制系统。
1．称重给料机通过调节皮带速度来控制给料速率。
2．控制预给料机的皮带秤3．5×72ESC 中止功能。
ENT 启动功能；确认输入。
DAT 准备输入，如输入设定值。
输入参数。
输入符号和小数点。
五、符号定义I = 给料速率单位：kg/h或t/h在单位时间里从皮带上卸下的物料数量。
P = 给料速率设定值单位：kg/h或t/hZ = 给料速率单位：kg或t给料数量=给料速率×给料时间。
V = 传送皮带速度单位：m/s第二章控制一、上电上电出现故障期间·计数器读数·计数器脉冲无输出·预选项正常显示服务值等，如ON-time以上各项能持续保持。
显示。
运行信息以外的其它特殊显示：空（Empty） = 重量测量方式体积测量方式键盘控制方式V”在键盘符号出显示。
右侧：有效设定值 P =下部显示左侧：事件信息代码右侧：可选择显示计数器 Z1计数器 Z2计数器 Z3给料速率 I给料速率 Ir皮带负载 Q皮带负载 Qr皮带速度 V偏差 xd外部设定值 Pe比例设定值 Pr四、正常操作控制计数器清零输入所需清零的计数器号码，计数器3不能清零，在溢出的情况下，计数器从零开始。
确认输入删除错误字符取消输入或因不慎按下删除键造成的错误输入。
预选择下部显示确认事件信息调用其它功能退出功能菜单五、事件信息定义操作将“事件列表S2：C1：H1：H2：H3：H4：L1：L2：L3：L4：L/C Input < MINI = 给料速率v = 皮带速度L/C = 压力传感器负荷六、功能分配表通过功能分配表调用设定程序。
调用功能分配表如果没有事件，显示器将显示上次选择的功能，否则，显示功能为“DisplayEvents”进入功能。
一、准备工作(1)按CFW 点检表点检皮带秤。
(4)现场启动皮带，空皮带运转。
二、校准（1）零点调整步骤七个菜单循环显示①Display Events ②Display Check ③START/STOP Feeder ④Services Values⑤Print Counter Readings ⑥Programming ;⑦Calibration Function①Imp/Belt Circuit ②TW:Tare③Weight Check ④Set Time剩余运行时间由100%减为0%时，零点校正完成。
作 业 指 导 书申克 C.F.W 调整方法(3)中控将皮带秤控制方式打到“现场”，皮带秤速度设定为70% ，此时变频器上显示70HZ 。
说明仪表显示(2)在变频器上改设参数：F03 60HZ 70HZ ，F15 60HZ 100HZ 。
操作Display Events2、Functions 1、或Functions Calib.Functions3、Password4、按数字键输入密码07734Calib.Functions Tw: Tare6、7、等待···四个子菜单循环显示：CW: 100% 0%5、**.*%Password申克 C.F.W 调整方法8、（2）量程调整步骤四个子菜单循环显示：①Imp/Belt Circuit②TW:Tare③Weight Check ④Set Time剩余运行时间由100%减为0%如果 *.**** 的值为:14、 停止皮带,取下检棒。
三、恢复(2)运转方式由操作员打回“中控” 。
Functions Calib.Functions①0.99 ~ 1.01 ,计量正常，直接回车操作③< 0.95 或 >1.05 ,退出，现场检查 重新标定。
②0.95 ~ 1.05 ,直接回车,退出标定 后把此值赋予参数 D02；仪表显示说明SOLL/LST: *.**** 在现场将检棒放到检棒支架上，注意支架上不应该有物料，检棒中心应落在皮带中心线上。

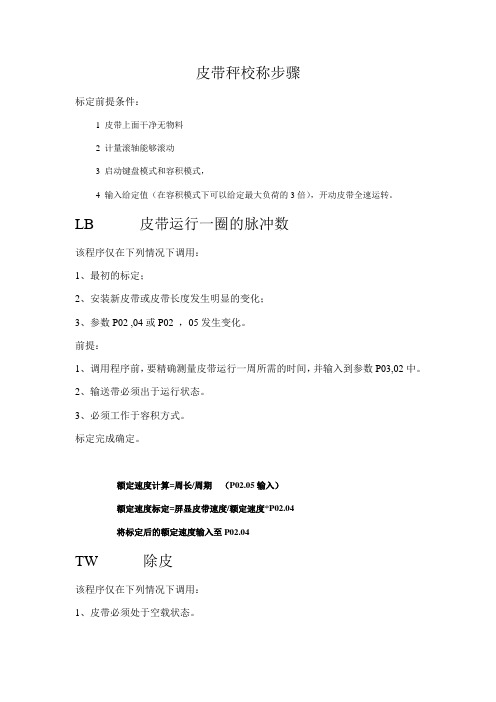

皮带秤校称步骤标定前提条件：1 皮带上面干净无物料2 计量滚轴能够滚动3 启动键盘模式和容积模式，4 输入给定值（在容积模式下可以给定最大负荷的3倍），开动皮带全速运转。
LB 皮带运行一圈的脉冲数该程序仅在下列情况下调用：1、最初的标定；2、安装新皮带或皮带长度发生明显的变化；3、参数P02 ,04或P02 ，05发生变化。
前提：1、调用程序前，要精确测量皮带运行一周所需的时间，并输入到参数P03,02中。
2、输送带必须出于运行状态。
3、必须工作于容积方式。
标定完成确定。
额定速度计算=周长/周期（P02.05输入）额定速度标定=屏显皮带速度/额定速度*P02.04将标定后的额定速度输入至P02.04TW 除皮该程序仅在下列情况下调用：1、皮带必须处于空载状态。
2、对于称量区域内的称体机械设备进行清扫。
3、称必须以容积方式运行，键盘控制，设定为额定流量值。
除皮完成后确定。
零点校准该程序仅在下列情况下调用：1、去皮程序已经结束。
校准完毕查看误差确定，直到误差在允许范围内结束零点校准。
CW 挂码校准除皮，零点校准完毕后进行挂码校准。
先将砝码重量（包括钩子的重量）输入到P03，08中。
查看标定圈数。
（一般情况为1圈）确定数据正确后开始挂砝码，将砝码挂好以后开始挂码标定，标定结束以后根据公式：挂码误差值=(皮带负荷率*皮带周长—表头累积重量）/（皮带负荷率*皮带周长）*100%估算一下误差，如果误差很小直接确认，校称结束，如果误差大，那么将P04 ,02(新）=（皮带负荷率*皮带周长）/ （表头显示的累积量）*P04，02（原）重新输入后再标定，直到误差达到允许范围。
注意：在计算时用的P04 ，02是校称前的数据，不是校称结束后表头显示的数据。
皮带负荷率=挂码重量/有效称量距离（0.25m）。
1、目录1、概述 (1)讲述皮带秤操作原理及具体情况，如“出料点供料”。
什么是INTECONT？ (1)详细资料 (1)定义 (1)计量原理 (1)控制 (2)输入和输出 (3)2、技术数据和字符 (5)本章简要介绍INTECONT 所用全部数据和所有可能发生的情况。
技术数据 (5)接口 (6)对话语言、单位 (7)显示、指示灯 (7)程序设置、标定 (8)3、程序设置 (9)程序设置功能便于以少量的运算完成秤体计量要求。
功能分配 (9)标定功能 (9)皮带环行LB (10)除皮TW (10)置零 (11)砝码检查CW (12)模拟方式 (13)时间设置.......................................... 13 4、服务值 (14)服务值信号适用外部线缆、输入、输出转换和负荷传感哭负载等检查。
另外，SPC值（生产过程控制统计）可用于喂料记录等方面。
5、参数 (15)确定设备特性，参数可满足特殊要求，甚至在停电时，他们亦能无限期的存贮。
总述 (17)调入参数 (17)装入初始参数 (18)参数概述 (19)注解参数表 (22)6、出现事件信号后错误诊断（故障信息） (45)大多数错误以及大部分操作状态均以事件信号的形式出现。
错误查询表帮助操作者迅速找出错误并及时恢复正常操作状态。
系统信息S...S9 (45)物料流量B...B9 (45)电气系统E...E5 (46)标定C1...C3 (46)最大值H1...L4 (46)最小值L1...L4 (47)信号灯 (47)7、使用 (48)全面介绍，逐步解释了应该进行的工作。
另外，你还会发现可能隐含的错误。
操作学习 (48)机械要求 (49)电器要求 (49)输入参数 (50)控制 (51)功能检查 (52)标定 (53)用砝码检查 (53)带速检查 (54)物料检查 (54)测试插座 (55)机械部分安装与调试 (55)1、概述什么是INTECONT？INTECONT PLUS是用于计量、控制、喂料设备的计量计算系统。
申克皮带秤标定方法
1. 嘿，你知道申克皮带秤咋标定吗？就好比你要给汽车校准速度表一样，得有正确的方法呀！比如说，先把秤体清理干净，这就像给运动员打扫好赛道，才能更好地发挥呀！
2. 申克皮带秤的标定，可没那么简单哦！就像开锁，得找到合适的钥匙。
比如要检查各个部件是否正常，这不就和考前检查文具一样重要嘛！
3. 哇塞，申克皮带秤标定的时候要注意好多细节呢！好比做精细的手工，稍有不慎就前功尽弃啦。
像设定参数，那可不能马虎呀！
4. 你想想，申克皮带秤标定不好会咋样？那不就像导航出错，会走冤枉路呀！所以说要严格按照步骤来，比如砝码的放置就得准确无误。
5. 哎呀呀，申克皮带秤的标定可真是个技术活呀！就如同画画，每一笔都得恰到好处。
比如调整零点，这可不是随便弄弄就行的哦！
6. 申克皮带秤标定要这么做才对呀！这好比治病，得对症下药才行。
像检查传感器，不就像给病人做检查找病因吗？
7. 哼，申克皮带秤标定可不是闹着玩的！像走钢丝一样，得小心翼翼。
就拿校准皮带速度来说，稍有差池都不行啊！
8. 哇哦，申克皮带秤的标定居然有这么多讲究！仿佛一场精彩的魔术，每个环节都不能出错。
像选择合适的标定物料，这多关键呀！
9. 申克皮带秤标定一定要认真对待呀！这就像建房子打地基，基础不稳可不行。
我的观点结论：申克皮带秤的标定是非常重要且需要严谨对待的，只有掌握正确的方法，注意每个细节，才能确保其精准度和可靠性。
电子皮带秤使用使用说明一、电子皮带秤的安装1.选址：选择一个平整、无障碍的地方进行安装，避免安装在有振动或强磁场的地方。
2.固定：使用螺栓将电子皮带秤固定在地面上，确保其稳定性和安全性。
3.连接电源：将电子皮带秤与电源连接，确保电源稳定。
二、电子皮带秤的操作步骤1.打开电源：按下电子皮带秤的电源按钮，待指示灯亮起后，即可开始使用。
2.设置参数：根据实际需要，设置皮带宽度、皮带速度、传感器灵敏度等参数。
3.校准皮带：将测试物体放在皮带上，调整皮带的位置，使其与传感器对齐，然后按下校准按钮进行校准。
4.开始测量：按下开始按钮，电子皮带秤开始工作，显示屏上将显示物体的重量。
5.结束测量：测量结束后，按下停止按钮，电子皮带秤停止工作。
6.记录数据：将测量结果记录下来，可以通过打印机或USB接口导出数据。
三、电子皮带秤的注意事项1.使用前检查：在使用电子皮带秤之前，应先检查设备是否正常，如电源是否接通，显示屏是否正常显示等。
2.避免过载：在使用电子皮带秤时，应确保物体不超过其额定载荷，以防止设备受损。
3.保持清洁：定期清洁电子皮带秤，避免灰尘和杂物进入设备，影响测量精度。
4.防止水浸：电子皮带秤是一种电子设备，应避免长时间暴露在潮湿环境中，以防止设备受潮。
5.避免震动：电子皮带秤对震动比较敏感，使用时应尽量避免设备受到外界震动。
6.定期维护：定期对电子皮带秤进行维护，包括清洁、校准、检查电源线等。
7.注意安全：在使用电子皮带秤时，应注意自身安全，避免手指被夹伤或皮带滑动导致意外。
8.遵守规定：在使用电子皮带秤时，应遵守相关规定和操作流程，确保正常使用。
1、按，进入系统设置菜单，按下键，选择“参数”选项，按左键，选择“输入参数”，按确认进入。
块1对应P01的参数，块2对应的P02的参数，依次类推。
设置P03的参数，则选择块3。
上下键切换不同的参数。
准备工作：切换皮带秤的控制模式为手动控制，给定50Hz的频率运行。
启动变频器前在皮带上做好标记，以便记录皮带运行一周的时间T（单位秒），此时间即为P03.02的设定值。
用卷尺测量皮带周长L（单位米）。
人工计算皮带最快速度（单位米/秒） L÷T=皮带最快速度值（单位米/秒）然后写入参数P02.05。
注意：写入此人工计算参数时要大于或者等于人工计算皮带最速度值，最好稍微大于一点。
2、设置参数：找到相应参数后，按进入修改状态，输入相应的值，按确认即可。
P03.01=1（默认标定周期1）P03.02=P03.03= 荷重传感器输出灵敏度（按照荷重传感器上的铭牌标识填写）P03.04= 荷重传感器量程（按照荷重传感器上的铭牌标识填写）两支传感器的和值，列如两支100kg的传感器，修改值为200kgP03.05=有效称量段长度。
默认值0.5m。
P03.06=1默认杠杆比1。
P02.01流量单位。
根据现场情况设定。
P02.02=额定产量，参照定量给料机铭牌产量填写。
P02.05P02.10=计数器单位（标定时修修改为单位:0.00kg。
正常运行时修改为0.00t），此处主要是根据精度要求，校秤时用砝码，质量小，所以选择kg为单位。
正常运行主要是以t为单位。
3、皮带秤手动模式下以50Hz运行，以键盘方式启动。
进入系统设置菜单，选择“模式”选项，按左键， Volumetric/Gravimetric (进入容积/重量方式)按确认键，进入容积模式。
按启动仪表（按仪表面板键盘），在系统设置菜单里面选择“标定”选项，按左键，选择参数LB：Imp/Belt Circuit（皮带运行一圈的脉冲数）根据提示输入密码 7353仪表会自动运行此功能，运行完成，仪表显示需要确认，按下，即完成。
