容积式流量计使用说明书Shanghai Cixi Instrument Co. Ltd概 述LC 容积式流量计，系直读累积式液体流量计，LCB 型容积式流量计，是LC 型流量计的基础上增加了发讯机构，可与本厂产品《微机流量控制仪》配套，广泛用于管道中液体流量（总量）或瞬时流量的测量和自动控制。

由于它具有量程范围大，精度高，性能稳定，能测高温，高粘度液体，安装简易，操作方便等诸多优点，适用于石油开采、炼油、化工、商业、储油库等工业部门的流体计量。

工作原理液体流量的计量是在测量室内完成的(见图1)。

在测量室内有一对椭圆齿轮，在进口和出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。

如图1（a ）所示，一对椭圆齿轮A 、B 把进口与出口分开，在齿轮A 与计量室内壁形成一个新月形空间的液体称为“一份”（图上以阴影表示）。

齿轮A 有一转动矩，而齿轮B 上总力矩等于零。

齿轮A 带动齿轮B 转动。

图1（b ）是两轮的中间位置，当移动到位置如图1（c ）所示时，齿轮A 失去了转动力矩，而齿轮B 获得了转动力矩，齿轮B 带动齿轮A 转动，如图1（d ）所示。

图1 工作原理图结 构LC 型容积式流量计主要由计量室、密封机构和计数机构组成。

1、计量室：仪表躯壳①（图2、图3、以下同）有铸铁制成，它的内腔与盖板④组成测量室。

测量室内有两根不锈钢轴②，一对椭圆齿轮③就套在轴上，靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经新月形空腔计量后送到出口处，每旋转一周，累计处四倍新月形空间的体积。

椭圆齿轮与测量室内壁的间隙很小，仅几十微米，以减少仪表的泄漏量。

2密封机构：仪表的测量室是密封的。

小口径流量计采用永久性磁性密封机构（见图２）：Shanghai Cixi Instrument Co. Ltd由隔板⑧将主动永久磁铁⑥、被动永久磁铁⑦分开。

该结构灵敏度高，密封可靠；大口径流量计采用聚四氟乙烯塑料作填料密封（见图３）：通过调节螺母⑧来改变弹簧⑦的压缩量，使密封衬垫⑥伸张，达到密封目的。

一、IC卡冷（热）水表系统产品说明(一)小口径水表产品说明（DN15-DN25）产品功能1. 自动收费：先预付费、后使用模式。

预付费模式，即先买水后用水：水表初始可用水量为零，阀门关闭。

用户到售水点开户、购水后，领取用户卡。

将卡插入对应水表，水表读取卡中可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点购水，然后将充值后的用户卡插入水表，重复第一次的过程。

后付费模式，即先用水后付费：水表初始可用水量为零，阀门状态关闭。

管理部门设置用户的最大允许先用水量，开户时预先充值到用户卡中。

用户将用户卡插入对应水表，水表读取可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点交费。

然后售水点再次为用户卡充值，重复第一次的过程。

2. 可自动实现阶梯水价水表内配备时钟，并可存储12个月的用水量。

用户卡插入水表时，水表会将每个月的用水量写入用户卡。

用户每次买水时，系统会从用户卡中自动读取每个月的用水量并根据阶梯水价计算多出的水费，在用户购水时补交。

3. 补卡、回收转移功能用户卡一次购水只能与对应水表成功交易一次,若卡丢失，可以根据软件数据库管理功能进行补卡，水量不会损失或重复。

当水表需要更换时，将回收转移卡插入表内，读出表内数据，插入新表后，旧表信息进入新表。

4. 机械与电子两种模式显示IC卡水表保留了机械水表的字轮和指针显示，同时增加了液晶显示。

即使电子部分出现故障，也可以根据机械字轮的显示读取累计用水量。

5. 水表采样具备滴水计量功能计量数据采样采用特制霍尔元件作为发讯装置来触动，计量准确抗干扰性强，软件对采集数据进行容错分析，保证水计量电子计量精度与机械计量精度一致。

表中累计用水量采用递加方式，剩余值采用递减方式，具备滴水计量功能。

产品特点1. 卡座防水设计，整表可实现喷淋防水，即在水表外壳淋水时（时间不超过2小时），不影响IC卡水表工作；2. 先导阀门，不受水垢影响，不受水压影响，更加安全可靠（专利号 ZL00 2 05851）一般IC卡水表采用球阀，阀门开关易受水垢、水压的影响。

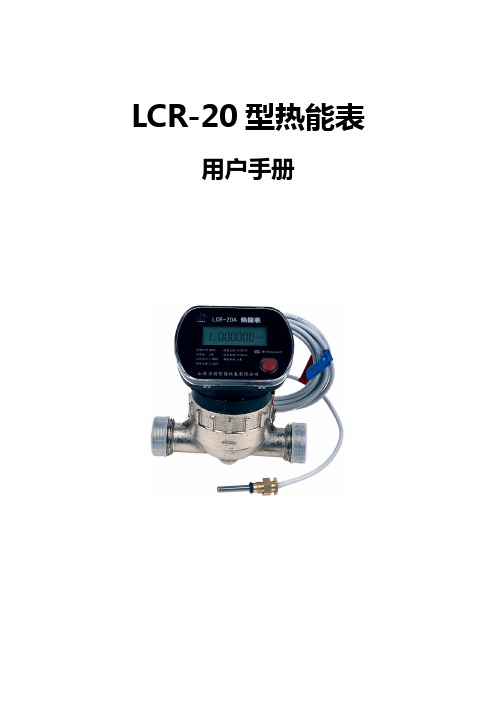

LCR-20型热能表用户手册山东力创智能仪表有限公司目录一、LCR-20型热能表概述二、LCR-20型热能表原理、基本组成及特点介绍三、LCR-20型热能表主要技术参数四、LCR-20型热能表安装使用说明五、保修条款六、产品配臵清单七、产品选型说明一、LCR-20型热能表概述力创LCR-20 型户用热能表为机电一体化智能型热能计量装臵，该产品克服了国内大多数热量表使用有磁流量传感器的种种弊端，采用无磁、多流流量传感技术，实现对热量的精确计量。

该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、安全可靠、经济实用等特点，可广泛应用于集中供热、分户计量的采暖设施中。

二、LCR-20型热能表的原理、基本组成及特点介绍1、原理及组成LCR-20型热能表用于热水作为传热媒介的户用采暖系统，计量热水通过进水管和回水管所释放的热量的计量器具。

该产品主要有配对温度传感器、无磁流量传感器和计算器组成。

配对温度传感器测量进水与回水的温度，无磁流量传感器测量流经管道的热水的体积，此两项数据被采集后送至计算器计算出用户使用的热量，并显示出来。

2、主要特点●无磁流量计采用非磁性材料的无磁流量传感器，不受外界磁场干扰，亦不会吸附管道内铁锈和杂质，保证长期使用计量准确；●采用螺旋导流多流束方式，推动叶轮的切向流束均匀，有效克服单流束叶轮一个方向受力导致单边的大量磨损，保证了较宽的流量测量范围和较高的计量精度；不需加直管段调整水流，提高了安装的灵活性；●壳体采用优质黄铜，经硬模铸造、锻造、数控机床和组合机床加工，机械强度好，尺寸精度稳定一致。

轴承部位是唯一的磨损部位，硬质合金轴和人造宝石轴承只能通过特殊工艺才能加工出来，保证了产品长期运行的稳定性和准确性；●配对温度传感器采用德国 Pt1000高精度铂电阻，并臵精密测温电路，保证了高精度的温度测量；●选用了先进的多功能、超低功耗微处理器。

从软、硬件设计两方面采用优化措施，保证计算器长寿命低功耗稳定进行，并有很强的抗电磁干扰能力；●具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据；●具有脉冲式、RS485、M-BUS、以太网和电话线等多种通讯功能（选配），可实现数据远传、集中控制；●内臵进口环保高能锂电池，工作寿命6年以上（理论计算大于8年）；●一体式结构，外形美观，显示器可水平旋转、垂直翻盖，读数方便；单键设计，操作简便；●安装、维护方便，具有防尘、防潮、防水、防拆卸，防止人为破坏等功能。

一、热量表的选用关于热量表的选型问题，主要从三个方面来考虑，即使用寿命、精确度和便于安装与维护。

在选购热量表时，应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区，那就是根据热量表的公称口径来选择热量表，正确方法是，根据热量表的额定流量来选用。

热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求，最低一档常用流量为0.6m3/h。

常用流量与最小流量之比应为10、25、50或100。

公称直径≤40mm的热量表，其常用流量与最小流量之比必须采用50或100。

2、要考虑到安装位置与安装形式根据不同的工程项目，有的热量表是安装在进水端，而有的是被安装在回水端，还有的是被设计成竖式安装。

这样就需要在采购热量表时，首先要了解清楚感兴趣的产品是否能满足上述要求。

如前文所述，有的热量表是采用K系数法计算热量，这样的热量表对安装位置是有要求的，而有的热量表是不能竖式安装的。

3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈，使用寿命，计量精度，抗杂质程度等方面的表现有很大的差别，下面详细介绍不同的热量表在这些方面的区别：1)叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作，它的耐磨性能非常重要。

单流束流量计的热量表，流量计的水流是从单一方向直接冲击叶轮的，形成叶轮单向受力，在经过一年到两年的连续工作后，叶轮轴套很快就会被磨坏，导致流量计无法工作或精度下降。

但是单流束流量计也有优点，它初期运行时的候灵敏度很高，样品检测的时候容易过通过，而且外观体积小，视觉上容易使人接受。

多流束流量计热表，工作时水是被分成多股从四周均衡地推动叶轮转动，从而大大地延长了流量计的使用寿命，至少可以用5-6年，不过，这只适用于无磁式热量表，如果是其它原理的热量表，还要考虑电池、干簧管的寿命，以及磁铁吸附杂质等因素。

2)磁传动装置的影响：在机械式热量表中除了无磁式热量表以外，其它的热量表中叶轮上都必须安装一个磁环，那么： A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等，并形成堆积。

超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。

该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。

整体式超声波热量表没有活动零部件，机械寿命长。

超低功耗设计，采用一次性锂电池供电可以达到6年以上。

解决了机械式热量表在寿命和性能方面的不足。

二、结构与外形尺寸图2.1结构图20～40口径结构图50～200口径结构图2.2外形尺寸图20～40口径外形尺寸流量代号口径DN(mm) 流量传感器接口尺寸表体高度H(mm) 表体宽度W(mm)无接管长L（mm）接口螺纹D(inch)N0.6 20 130 G1B 101 102 N1.0 20 130 G1B 101 102 N1.5 20 130 G1B 101 102 N2.5 20 130 G1B 101 102 N3.5 25 160 G11/4B 106 102 N6 32 180 G11/2B 113 102 N10 40 200 G2B 121 10250～200口径外形尺寸流量代号口径DN(mm) 高度H(mm)法兰外径D(mm)长度L（mm）螺栓孔中心圆直径D1单边螺栓数与孔径n-φkN15 50 175 165 300 125 4-φ19 N25 65 196 185 300 145 4-φ19 N40 80 216 200 350 160 8-φ19 N60 100 233 220 350 180 8-φ19 N100 125 264 250 350 210 8-φ19 N150 150 291 285 500 240 8-φ23 N250 200 347 340 500 295 12-φ23流量代号N0.3 N0.6 N1.0 N1.5 N2.5 N3.5 N6.0 N10.0 口径DN(mm) 20 20 20 20 20 25 32 40过载流量qmax (m3/h) 0.6 1.2 2.0 3.0 5.0 7.0 12.0 20.0常用流量qp (m3/h) 0.3 0.6 1.0 1.5 2.5 3.5 6.0 10.0最小流量qmin (L/h) 6 6/12 10/20 15/30 25/50 35/70 60/120 100/200 流量代号N15 N25 N40 N60 N100 N150 N250口径DN(mm) 50 65 80 100 125 150 200过载流量qmax (m3/h) 30 50 80 120 200 300 500常用流量qp (m3/h) 15 25 40 60 100 150 250最小流量qmin (m3/h) 0.15/0.3 0.25/0.5 0.4/0.8 0.6/1.2 1/2 1.5/3.0 2.5/52.23流量范围三、主要参数及技术指标口径20～200mm环境温度0～+55℃储存温度-20～+70℃环境湿度<80%RH环境等级EN1434／CJ128 A级准确度等级EN1434／CJ128 2级电子计算器外壳防护等级IP65压力损失<25kPa/qp最大工作压力 1.6MPa启始计量温差0.25K(出厂默认值：0.3K)温度范围2～95℃温差范围2～75K温度分辨率0.01℃工作电压 3.65VDC电池寿命6年以上安装方式水平或垂直安装（详见安装说明）热（冷）载体水超声波传感器的距离65mm温度传感器PT1000铂电阻直管段前直管段长度＞10D ，后直管段长度＞5D （D为管径的公称通径）通信接口M-BUS和光电读头（定货时说明）四、显示功能4.1 LCD可显示内容见下图:图形字符LCD（M60557）4.2 显示内容连续按下按键时间超过1秒，显示会在当前值、分月值和其它信息之间跳转。
