DWDM试题与答案
DWDM试题1．对于160×10Gbit/s的DWDM来说，波道的通道间隔为 AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
2．下面关于波分复用系统保护的说法中错误的是 CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
3．那种情况可能导致光监控信号无法从上游站点向下游传递 CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
9．对于前向纠错功能描述正确的是 AA．前向纠错功能只可能纠正由传输引起的错码，如果发送端信号本身存在误码的话，前向纠错功能是无法纠正误码的；B．检查前向纠错OTU盘是否故障，可以对单盘自环后查看是否误码来实现；C．TM端站使用的前向纠错OTU盘的收发端速率一致；D．都不正确。
10．某波分设备出现脱网管的情况，不会引起脱管现象的是 DA．线路光缆断；B．该网元的网元管理（EMU）盘故障；C．光监控信道（OSC）盘出现OSC_LOS告警；D．光功放盘（OBA）盘不上电。
11．在一个波分复用系统中，不会出现的波道数是下列哪一个：（ C ）A．2 B．4 C．7 D．3212．目前的波分复用系统是在下列哪种波长附近开发的：（ B ）A．1310nm B．1550nm C．1510nm D．670nm13．在下列选项中不是波分复用系统特点的是：（ D）A．充分利用光纤带宽 B．节约光纤，降低成本C．实现多速率、多业务混合传输 D．采用同步复用方式和灵活的复用映射14．在我公司的32（40）×10Gbit/s的波分系统中光通道间隔是下列哪一种：（ D ）A．20GHz B．40GHz C．50GHz D．100GHz16．在密集波分系统中，监控通道的工作波长是下列哪一种：（ A ）A．1510nm B．1310nm C．1550nm D．1560.61nm18．下列不是影响光传输的光纤参数是：（ D ）A．光纤的衰减 B．光纤的色散 C．光纤的非线性效应 D．光纤的表皮颜色二、多项选择题：2．为了达到系统扩容的目的，我们一般会采用下面哪些方式： ABCA．重新铺设光缆；B．将现有SDH设备升级，提高传输速率；C．新增DWDM设备；D．增加电中继站。
DWDM题及答案
DWDM题及答案密集波分复用（dwdm）传输原理题一、填空1、dwdm系统是指波长间隔相对较小，波长复用相对密集，各信道共用光纤一个（低损耗）窗口，在传输过程中共享光纤放大器的高容量wdm系统。
2、dwdm系统的工作方式主要存有双纤单向传输和（单纤双向传输）。
3、g．652光纤存有两个应用领域窗口，即1310nm和1550nm，前者每公里的典型衰耗值0．34db，后者为（0．2db）。
4、g．653光纤又称做色散位移光纤是通过改变折射率的分布将1310nm附近的零色散点，位移到（1550）nm附近，从而使光纤的低损耗窗口与零色散窗口重合的一种光纤。
5、g．655在1530－1565nm之间光纤的典型参数为：膨胀6．克尔效应也称作折射率效应，也就是光纤的折射率n随着光强的变化而变化的（非线性）现象。
7、在多波长光纤通信系统中，克尔效应可以引致信号的增益受到其它通路功率的（调制），这种现象表示交叉增益调制。
8、当多个具有一定强度的光波在光纤中混合时，光纤的（非线性）会导致产生其它新的波长，就是四波混频效应。
9、光纤通信中激光器间接调制，就是在光源的输入通路上另加调制器对光波展开调制，此调制器实际起著一个（控制器）的促进作用。
10、恒定光源是一个连续发送固定波长和功率的（高稳定）光源。
11、电光效应是指电场引起晶体（折射率）变化的现象，能够产生电光效应的晶体称为电光晶体。
12、光耦合器的促进作用就是将信号光和泵浦光合在一起，通常使用（波分F83E43Se）器去同时实现。
13、光栅型波分复用器属于角色散型器件，是利用（角色散）元件来分离和合并不同波长的光信号。
14、dwdm系统中λ1中心波长就是（1548．51nm）。
15、dwdm系统中λ1中心频率就是（193．5thz）。
二、单选1、光纤wdm中的光纤通信2．5gbit/ssdh系统，tdm数字技术，每路电话（b）kbit/s。
a、32b、64c、128d、2562、g．652光纤可以将2．5gbit/s速率的信号无电再造中继传输至少（c）公里左右。
DWDM试题与答案详解(优选.)
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。
2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。
3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。
4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。
5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。
WDM试题含答案
二、判断题：（3 分，每题 0.5 分） 1、 设备掉电后，正常的加电顺序是：首先是将单板置浮插状态，然后使用万用表测试输
入电压是否正常，闭合头柜的空开，闭合设备架顶的空开，闭合设备子架的空开，检 查风扇的运行状态是否正常，将单板插入。（正确） 2、 中兴公司的 DWDM 设备提供的 OA 增益可调范围为-7～1dB。（错误，应该是－3～3） 3、 中兴 DWDM 产品通过 B1、J0 字节的检测，可以准确定位故障发生位置，区分 SDH 段 和 DWDM 段的故障。（正确） 4、 考虑城域网的传输特点，SDMT 可以替代 OBA 使用，SDMT 合 OBA 不同的地方就是 增加了 1510 和 1550 的分光器。（错误，差异在于 SDMT 没有 EDFA，OBA 和 SDMT 都有 1510 和 1550 的分光器） 5、 OBA/OPA/OLA 只能配置在 OA 子架，OTUT/OTUR/OTUG 只能配置在 OTU 子架。 （错误，对于中兴波分传输产品，限制槽位的单板只有 NCP/OW/OSC） 6、 ZXWM-32 采用 FEC 技术，可以实现超长跨距的传输；可等效提高信噪比 5~6dB，可 以在不改变系统节点站位置，使 2.5Gb/s DWDM 系统平滑升级到 10Gb/s 系统。（正确）
OPA2217 的单波输出光功率在 +1 到 +2 dBm），OAD 的输出光功率（要求
OAD 的 OUT 口单波输出光功率在 -5 到 -6 dBm），OTUR 的输入光功率（要
求 APD 接收机的 OTUR 输入光功率在 -15 到 -14 dBm，PIN 接收机的 OTUR
输入光功率在 -9 到 -8 dBm，）。
中心频率为 192.1THz。
6、密集波分系统有几大基本构件，它们是 合波器 OMU 、分波器 ODU 、光放 OA 、光

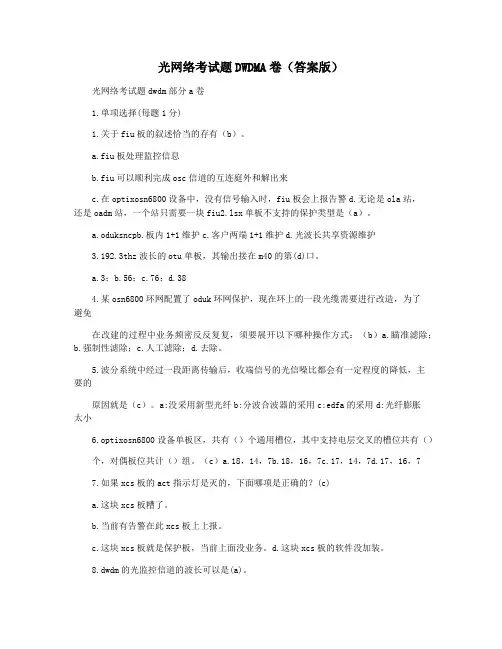

光网络考试题DWDMA卷(答案版)
光网络考试题DWDMA卷（答案版）光网络考试题dwdm部分a卷1.单项选择(每题1分)1.关于fiu板的叙述恰当的存有（b）。
a.fiu板处理监控信息b.fiu可以顺利完成osc信道的互连庭外和解出来c.在optixosn6800设备中，没有信号输入时，fiu板会上报告警d.无论是ola站，还是oadm站，一个站只需要一块fiu2.lsx单板不支持的保护类型是（a）。
a.oduksncpb.板内1+1维护c.客户两端1+1维护d.光波长共享资源维护3.192.3thz波长的otu单板，其输出接在m40的第(d)口。
a.3；b.56；c.76；d.384.某osn6800环网配置了oduk环网保护，现在环上的一段光缆需要进行改造，为了避免在改建的过程中业务频密反反复复，须要展开以下哪种操作方式：（b）a.瞄准滤除；b.强制性滤除；c.人工滤除；d.去除。
5.波分系统中经过一段距离传输后，收端信号的光信噪比都会有一定程度的降低，主要的原因就是（c）。
a:没采用新型光纤b:分波合波器的采用c:edfa的采用d:光纤膨胀太小6.optixosn6800设备单板区，共有（）个通用槽位，其中支持电层交叉的槽位共有（）个，对偶板位共计（）组。
（c）a.18，14，7b.18，16，7c.17，14，7d.17，16，77.如果xcs板的act指示灯是灭的，下面哪项是正确的？(c)a.这块xcs板糟了。
b.当前有告警在此xcs板上上报。
c.这块xcs板就是保护板，当前上面没业务。
d.这块xcs板的软件没加装。
8.dwdm的光监控信道的波长可以是(a)。
a.1510nmb.1550nmc.1310nmd.1650nm9.lsx单板不积极支持的维护类型就是（a）。
a.oduksncpb.板内1+1保护c.客户侧1+1保护d.光波长共享保护10.optixosn8800设备单板区，共计（a）个通用型槽位，其中积极支持电层交叉的槽位共计（）个.a.36，32b.36，30c.35，32d.35，3011.智能功率调节ipa的功能同时实现不牵涉的单板就是：（d）a.oau1;b.ns2;c.sc2;d.fiu12.下列关于从子架scc功能描述不正确的是：（c）a.从子架单板状态管理b.dcn消息留言c.本子架的保护倒换协议处理d.开销的处理13.otn的帧结构就是在哪个itu-t建议中被定义的?(d)a.g.694b.g.652c.g.975d.g.70914.关于fec/afec功能描述，下列说法错误的是（a.fec功能合乎itu-tg.975协议标准b.afec功能合乎itu-tg.975.1协议标准c.拎fec功能的lsxDD10拎afec的lsx交会d.fec功能可以由网管设置CX600X或严禁15.关于fec/afec功能描述，下列说法错误的是（a.fec功能合乎itu-tg.975协议标准b.afec功能合乎itu-tg.975.1协议标准c.拎fec功能的lsxDD10拎afec的lsx交会c）。
DWDM原理(答案)
DWDM原理与硬件测验(共100分)一、单选题（每题2分,共34分）1. 关于放大器测试的描述不正确的是：A. 对于放大增益的测试，最好采用光谱分析仪进行。
B. 放大器的输出、输入光功率之差即为放大器增益。
C. 在测试中选取1310nm波长光源，直接输入放大器，再测试放大器的输出即可计算出放大增益。
D. 测试输入光功率范围时，必须确保在所测范围内，放大器可以完成正常的放大功能。
正确答案：C答案解析：无2. 关于TWF说法正确的是：A. 将符合G.691标准的信号转化符合G.692标准的信号B. 将符合G.692标准的信号转化为符合G.691标准的信号C. 将符合G.957标准的信号转化为符合G.692标准的信号D. G.691标准的信号转化为符合G.957标准的信号正确答案：A答案解析：无3. 在我国大面积敷设的光缆是（）型的光纤。
A. G.652B. G.653C. G.654D. G.655正确答案：A答案解析：无4. 考虑色散距离时，这里的距离应该是：A. 相邻站点距离B. 整个组网的总距离C. 电再生段距离D. 以上皆错正确答案：C答案解析：无5. 下列光纤中在1550nm窗口处，四波混频现象最为严重的是：A. G.652B. G.653C. G.654D. G.655正确答案：B答案解析：无6. G.652光纤的零色散点位于（）处，在此波长处，其色散最小，但衰耗较大。
A. 1550nmB. 1310nmC. 850nm正确答案：B答案解析：无7. G.652光纤在（）处其衰耗最小，但色散较大。
A. 1550nmB. 1310nmC. 850nm正确答案：A8. 下面哪些区间属于光放大器能保持放大增益性能的工作波长区间？A. 1548nm～1561nmB. 1500nm～1540nmC. 1500nm～1560nmD. 1548nm～1580nm正确答案：A答案解析：无9. 下面关于几个基本概念的说法不正确的是：A. DWDM的中文意思是密级波分复用B. EDFA的中文意思是掺铒光纤放大器C. SMSR的中文意思是消光比D. ASE是指放大的自发辐射正确答案：C答案解析：无10. 波长数目下面描述中限制更多波长使用的最大制约因素应该是：A. EDFA的波长使用区间B. 分波器的限制C. 合波器的限制D. OTU的限制正确答案：A答案解析：无11. 有关波长转换器的说法不正确的是：A. TWC是把符合G.975标准的光信号转换为符合G.692标准的光信号B. TWF是把符合G.691标准的光信号转换为符合标准的光信号C. TWC和RWC都具有B1检测的功能D. TWF具有再生、整形和定时的功能正确答案：A答案解析：无12. 关于OptiX BWS 320G系统使用的波长频率范围的说法错误的是：A. 32通道系统使用波长范围为1535.82～1560.61nmB. 16通道系统优先使用蓝带波长C. 32通道系统的波长间隔约为0.8nmD. 32通道系统使用频率范围为192.1～195.2THz正确答案：B答案解析：无13. OptiX BWS 320G设备采用的光监控信道的中心波长是：A. 1480nm±10nmB. 1310nmC. EDFA增益带内的OSCD. 1510nm±10nm答案解析：无14. WBA（固定增益23dB）的单波长输入光功率为-18dBm，那么当所上波长数为4波时，WBA的输入光功率为：A. -16dBmB. -12dBmC. -10dBmD. -15dBm正确答案：B15. OptiX BWS 320G设备监控信道处理板的灵敏度可以达到：A. -25dBmB. -48dBmC. -28dBmD. -35dBm正确答案：B答案解析：无16. WPA单板固定增益为23dBm，单波输入功率为-28dBm，接入八波业务时候下面哪一个数值最接近WPA的实际输出光功率：A. 4.2dBmB. 1.5dBmC. 5.5dBmD. 6.5dBm正确答案：A答案解析：无17. 当32×2.5Gb/s系统在G.652光纤上的色散容限值为12800ps/nm时，可传送的最大目标距离是：A. 640KmB. 360KmC. 720KmD. 500Km正确答案：A答案解析：无二、多选题（每题3分,共48分）1. 应用中的波分复用器件可以是：A. 干涉滤光器型B. 光纤耦合器型C. 光栅型DWDM器件D. 阵列波导光栅（AWG）型器件正确答案：A,B,C,D答案解析：无2. DWDM系统对光源的基本要求是：A. 输出波长比较稳定B. 应该采用直接调制的方法C. 色散容纳度比较高D. 使用LED正确答案：A,C答案解析：无3. 波分复用系统传输受限因素包括哪些方面？A. 衰減B. 光源的色散特性C. 非线性效应D. 信噪比的大小正确答案：A,B,C,D答案解析：无4. DWDM设备的主要的网元形式包括？A. OTMB. OADMC. OLAD. REG正确答案：A,B,C,D答案解析：无5. 对于发送端波长转换器的输出光源需要进行的测试项目有：A. 发送光功率B. 中心波长C. SMSRD. 插损E. -20dB谱宽正确答案：A,B,C,E答案解析：无6. 有关插损的说法正确的是：A. 每通道插损即每通道光信号经过光复用器件相应通道后输出光功率的损耗B. 插损是分波器或合波器的单个物理通道指标C. 在一般的插损测试中，分波器的所有通道的插损值应该完全相等，所以只需对其中某一个通道测试即可D. 对于分波器的插损测试，可以利用仪表发光，然后输入分波器的输入端口并测试输入光功率，再逐个测试分波器的输出端口的光功率，所对应的光功率差值即为个通道插损正确答案：A,B答案解析：无7. 在组网设计中，以下说法正确的是：A. G.652光纤的色散系数一般取值为20ps/nm.km。

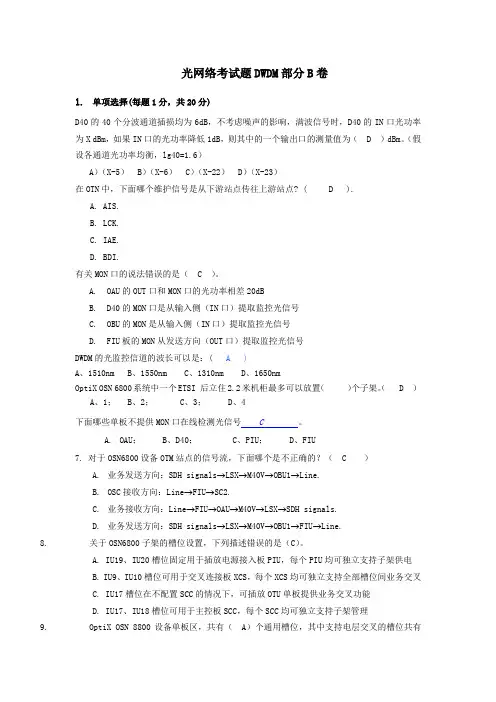

光网络考试题DWDMB卷(答案版)
光网络考试题DWDM部分B卷1.单项选择(每题1分，共20分)D40的40个分波通道插损均为6dB，不考虑噪声的影响，满波信号时，D40的IN口光功率为X dBm，如果IN口的光功率降低1dB，则其中的一个输出口的测量值为（ D ）dBm。
（假设各通道光功率均衡，lg40=1.6）A）（X-5） B）（X-6） C）（X-22） D）（X-23）在OTN中，下面哪个维护信号是从下游站点传往上游站点? ( D ).A. AIS.B. LCK.C. IAE.D. BDI.有关MON口的说法错误的是（ C ）。
A. OAU的OUT口和MON口的光功率相差20dBB. D40的MON口是从输入侧（IN口）提取监控光信号C. OBU的MON是从输入侧（IN口）提取监控光信号D. FIU板的MON从发送方向（OUT口）提取监控光信号DWDM的光监控信道的波长可以是：( A )A、1510nmB、1550nmC、1310nmD、1650nmOptiX OSN 6800系统中一个ETSI 后立住2.2米机柜最多可以放置（）个子架。
（ D ）A、1；B、2；C、3；D、4下面哪些单板不提供MON口在线检测光信号 C 。
A.OAU；B、D40；C、PIU； D、FIU7. 对于OSN6800设备OTM站点的信号流，下面哪个是不正确的？（ C ）A.业务发送方向：SDH signals→LSX→M40V→OBU1→Line.B.OSC接收方向：Line→FIU→SC2.C.业务接收方向：Line→FIU→OAU→M40V→LSX→SDH signals.D.业务发送方向：SDH signals→LSX→M40V→OBU1→FIU→Line.8.关于OSN6800子架的槽位设置，下列描述错误的是（C）。
A. IU19、IU20槽位固定用于插放电源接入板PIU，每个PIU均可独立支持子架供电B. IU9、IU10槽位可用于交叉连接板XCS，每个XCS均可独立支持全部槽位间业务交叉C. IU17槽位在不配置SCC的情况下，可插放OTU单板提供业务交叉功能D. IU17、IU18槽位可用于主控板SCC，每个SCC均可独立支持子架管理9.OptiX OSN 8800设备单板区，共有（ A）个通用槽位，其中支持电层交叉的槽位共有（）个.A.36，32B.36，30C.35，32D.35，3010.如果要在网管上建立GE级别的业务路径，下面哪一个不是必需的？（ D ）A. 完整的Och路径B. 完整的ODU1路径C. 完整的OMS路径D. 完整的OSC路径11.如果T2000V2启动了客户端接入控制，并定义了某个网管用户的允许客户端接入的起始地址为129.9.6.1，结束地址为129.9.6.10，子网掩码为255.255.0.0，则该用户无法通过以下地址接入：（ B ）A: 129.9.6.2/255.255.255.224B: 192.168.6.3/255.255.255.0C: 129.9.6.4/255.255.0.0D: 129.9.6.5/255.255.255.012.下面哪些单板不具有ODU2业务的调度功能？（ A ）A. LOGB. TDXC. TQXD. NS313 . 在信号流中，MVOA要求在DCM}前是因为:(A)A、抑制DCM的非线性效应 B,使色散补偿史准确;C、有利于光功率调测: D,没有什么影响，只是统一规范要求14 , OptiX BWS1600GII工型的组网设计是6.652的光纤，因客户误使用了同距离的6.655光纤，收端OTU会产生误码是因为那个因素改变所致:〔B〕A,衰减; B,色散; C,信噪比: D,非线性15.插拔单板需要带防静电手腕，主要是为了：（D ）A.机房统一管理B.保护维护人员，不要被触电C.保护机柜D.保护单板16． D40的40个分波通道插损均为5dB，不考虑噪声的影响，满波信号时，D40的IN口光功率为XdBm，如果IN口的光功率降低1dB，则其中的一个输出口的测量值为 dBm。

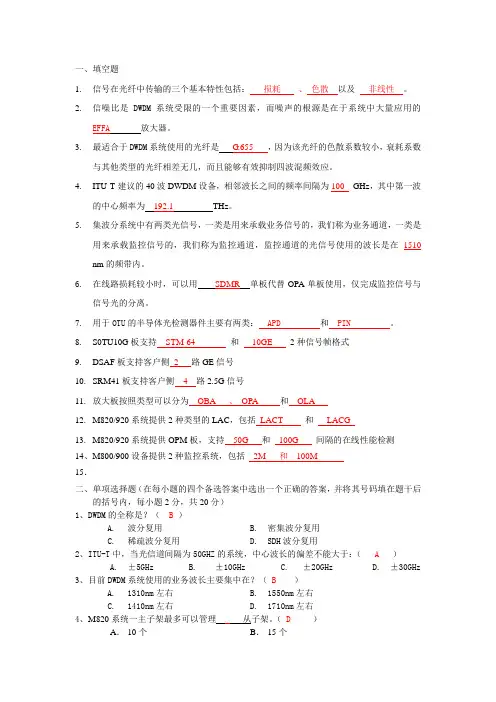

DWDM 试题样例及答案
一、填空题1.信号在光纤中传输的三个基本特性包括：损耗、色散以及非线性。
2.信噪比是DWDM系统受限的一个重要因素，而噪声的根源是在于系统中大量应用的EFFA放大器。
3.最适合于DWDM系统使用的光纤是G.655 ，因为该光纤的色散系数较小，衰耗系数与其他类型的光纤相差无几，而且能够有效抑制四波混频效应。
4.ITU-T建议的40波DWDM设备，相邻波长之间的频率间隔为100 GHz，其中第一波的中心频率为192.1THz。
5.集波分系统中有两类光信号，一类是用来承载业务信号的，我们称为业务通道，一类是用来承载监控信号的，我们称为监控通道，监控通道的光信号使用的波长是在1510 nm的频带内。
6.在线路损耗较小时，可以用SDMR单板代替OPA单板使用，仅完成监控信号与信号光的分离。
7.用于OTU的半导体光检测器件主要有两类： APD 和PIN 。
8.S0TU10G板支持STM-64 和10GE 2种信号帧格式9.DSAF板支持客户侧2 路GE信号10.SRM41板支持客户侧 4 路2.5G信号11.放大板按照类型可以分为OBA 、OPA 和OLA12.M820/920系统提供2种类型的LAC，包括LACT 和LACG13.M820/920系统提供OPM板，支持50G 和100G 间隔的在线性能检测14、M800/900设备提供2种监控系统，包括2M 和100M15．二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将其号码填在题干后的括号内，每小题2分，共20分）1、DWDM的全称是？（ B ）A. 波分复用B. 密集波分复用C. 稀疏波分复用D. SDH波分复用2、ITU-T中，当光信道间隔为50GHZ的系统，中心波长的偏差不能大于：（ A ）A. ±5GHzB. ±10GHzC. ±20GHzD. ±30GHz3、目前DWDM系统使用的业务波长主要集中在？（ B）A. 1310nm左右B. 1550nm左右C. 1410nm左右D. 1710nm左右4、M820系统一主子架最多可以管理从子架。

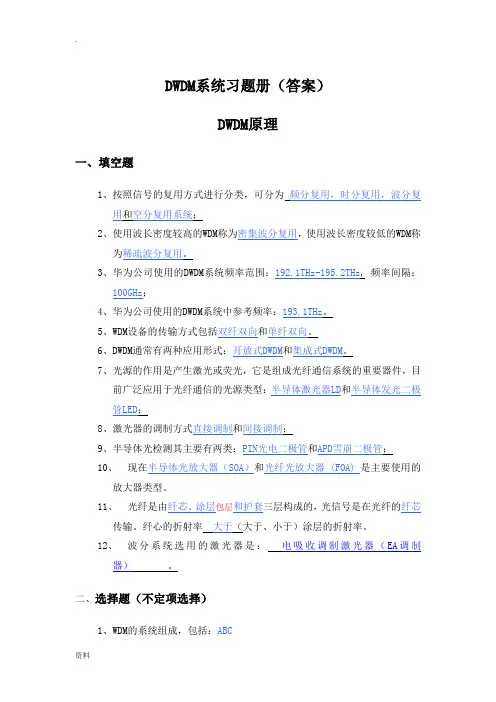

DWDM系统设计习题册答案教师用
DWDM系统习题册（答案）DWDM原理一、填空题1、按照信号的复用方式进行分类，可分为频分复用，时分复用，波分复用和空分复用系统；2、使用波长密度较高的WDM称为密集波分复用，使用波长密度较低的WDM称为稀疏波分复用。
3、华为公司使用的DWDM系统频率范围：192.1THz-195.2THz, 频率间隔：100GHz；4、华为公司使用的DWDM系统中参考频率：193.1THz。
5、WDM设备的传输方式包括双纤双向和单纤双向。
6、DWDM通常有两种应用形式：开放式DWDM和集成式DWDM。
7、光源的作用是产生激光或荧光，它是组成光纤通信系统的重要器件，目前广泛应用于光纤通信的光源类型：半导体激光器LD和半导体发光二极管LED；8、激光器的调制方式直接调制和间接调制；9、半导体光检测其主要有两类：PIN光电二极管和APD雪崩二极管；10、现在半导体光放大器（SOA）和光纤光放大器 (FOA) 是主要使用的放大器类型。
11、光纤是由纤芯、涂层包层和护套三层构成的，光信号是在光纤的纤芯传输。
纤心的折射率大于（大于、小于）涂层的折射率。
12、波分系统选用的激光器是：电吸收调制激光器（EA调制器）。
二、选择题（不定项选择）1、WDM的系统组成，包括：ABCA、OTUB、OMUC、OSCD、OPU2、WDM的优势：ABCDEA、超大容量；B、对数据的“透明”传输；C、系统升级时能最大限度地保护已有投资；D、高度的组网灵活性，经济性和可靠性；E、可兼容全光交换3、DWDM系统的光源的突出特点：BCA，经济可靠B，比较大的色散容纳值C，标准而稳定的波长D，波长可以更改，利于维护；4、常用的外调制器有ABCA、光电调制器；B、声光调测器；C、波导调制器；D、电吸收调制器5、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：BA、±10GHzB、±20GHzC、±30GHzD、±40GHz6、由于从光纤传送过来的光信号一般是非常微弱的，因此对光检测器提出了非常高的要求：ABCDEA、在工作波长范围内有足够高的响应度。
DWDM试题与答案详解(优选.)
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。
2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。
3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。
4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。
5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。
6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。
7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。
8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DWDM系统习题册（答案）DWDM原理一、填空题1、按照信号的复用方式进行分类，可分为频分复用，时分复用，波分复用和空分复用系统；2、使用波长密度较高的WDM称为密集波分复用，使用波长密度较低的WDM称为稀疏波分复用。
3、华为公司使用的DWDM系统频率范围：频率间隔：100GHz；4、华为公司使用的DWDM系统中参考频率：。
5、WDM设备的传输方式包括双纤双向和单纤双向。
6、DWDM通常有两种应用形式：开放式DWDM和集成式DWDM。
7、光源的作用是产生激光或荧光，它是组成光纤通信系统的重要器件，目前广泛应用于光纤通信的光源类型：半导体激光器LD和半导体发光二极管LED；8、激光器的调制方式直接调制和间接调制；9、半导体光检测其主要有两类：PIN光电二极管和APD雪崩二极管；10、现在半导体光放大器（SOA）和光纤光放大器 (FOA) 是主要使用的放大器类型。
11、光纤是由纤芯、涂层包层和护套三层构成的，光信号是在光纤的纤芯传输。
纤心的折射率大于（大于、小于）涂层的折射率。
12、波分系统选用的激光器是：电吸收调制激光器（EA调制器）。
二、选择题（不定项选择）1、WDM的系统组成，包括：ABCA、OTUB、OMUC、OSCD、OPU2、WDM的优势：ABCDEA、超大容量；B、对数据的“透明”传输；C、系统升级时能最大限度地保护已有投资；D、高度的组网灵活性，经济性和可靠性；E、可兼容全光交换3、DWDM系统的光源的突出特点：BCA，经济可靠B，比较大的色散容纳值C，标准而稳定的波长D，波长可以更改，利于维护；4、常用的外调制器有ABCA、光电调制器；B、声光调测器；C、波导调制器；D、电吸收调制器5、ITU-T中，当光信道间隔为的系统，中心波长的偏差不能大于：BA、±10GHzB、±20GHzC、±30GHzD、±40GHz6、由于从光纤传送过来的光信号一般是非常微弱的，因此对光检测器提出了非常高的要求：ABCDEA、在工作波长范围内有足够高的响应度。
B、在完成光电变换的过程中，引入的附加噪声应尽可能小。
C、响应速度快。
线性好及频带宽，使信号失真尽量小。
D、工作稳定可靠。
有较好的稳定性及较长的工作寿命。
E、体积小，使用简便。
7、光复用器和解复用器种类包括：ABCDA、干涉滤光器型B、光纤耦合型C、光栅型D、阵列波导光栅型8、DWDM对光监控信道有如下要求：ABCDA、光监控信道不限制光放大器的泵浦波长；B、光监控信道不限制两个线路放大器之间的距离；C、光监控通道不限制未来在1310波长的业务；D、线路放大器失效时光监控通道仍然可用；9、DWDM的光监控信道的波长可以是：AA、1510nmB、1550nmC、1310nmD、1650nm10、DWDM的光监控信道的速率为：CA、155Mb/sB、2MHz/sC、2Mb/sD、8Mb/s三、简答题1、什么是WDM，DWDM，CWDM答：WDM波分复用是利用单模光纤低损耗区的巨大带宽，将不同速率（波长）的光混合在一起进行传输，这些不同波长的光信号所承载的数字信号可以是相同速率、相同数据格式，也可以是不同速率、不同数据格式。
可以通过增加新的波长特性，按用户的要求确定网络容量。
对于s以下的速率的WDM,目前的技术可以完全克服由于光纤的色散和光纤非线性效应带来的限制，满足对传输容量和传输距离的各种需求。
WDM扩容方案的缺点是需要较多的光纤器件，增加失效和故障的概率。
DWDM技术是利用单模光纤的带宽以及低损耗的特性，采用多个波长作为载波，允许各载波信道在光纤内同时传输。
与通用的单信道系统相比，密集WDM （DWDM）不仅极大地提高了网络系统的通信容量，充分利用了光纤的带宽，而且它具有扩容简单和性能可靠等诸多优点，特别是它可以直接接入多种业务更使得它的应用前景十分光明。
稀疏波分复用CWDM，顾名思义，是密集波分复用的近亲，它们的区别有两点：（1）CWDM载波通道间距较宽，因此一根光纤上只能复用2到16个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；（2）CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光，它需要冷却技术来稳定波长，实现起来难度很大，成本也很高。
CWDM避开了这一难点，CWDM系统采用的DFB激光器不需要冷却，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。
2、请简要描述掺铒光纤放大器的优缺点答：1.掺铒光纤放大器的主要优点：i.工作波长与单模光纤的最小衰减窗口一致。
ii.耦合效率高。
由于是光纤放大器，易与传输光纤耦合连接。
iii.能量转换效率高。
掺铒光纤EDF的纤芯比传输光纤小，信号光和泵浦光同时在掺铒光纤EDF 中传播，光能量非常集中。
这使得光与增益介质Er离子的作用非常充分，加之适当长度的掺铒光纤，因而光能量的转换效率高。
iv.增益高、噪声指数较低、输出功率大，串话很小。
v.增益特性稳定：EDFA对温度不敏感，增益与偏振无关。
vi.增益特性与系统比特率和数据格式无关。
2.掺铒光纤放大器的主要缺点：I.增益波长范围固定：Er离子的能级之间的能级差决定了EDFA的工作波长范围是固定的，只能在1550nm窗口。
这也是掺稀土离子光纤放大器的局限性，又例如，掺镨光纤放大器只能工作在1310nm窗口。
II.增益带宽不平坦：EDFA的增益带宽很宽，但EFDA本身的增益谱不平坦。
在WDM系统中应用时必须采取特殊的技术使其增益平坦。
III.光浪涌问题：采用EDFA可使输入光功率迅速增大，但由于EDFA的动态增益变化较慢，在输入信号能量跳变的瞬间，将产生光浪涌，即输出光功率出现尖峰，尤其是当EDFA级联时，光浪涌现象更为明显。
峰值光功率可以达到几瓦，有可能造成O/E变换器和光连接器端面的损坏。
3、请简要描述Raman放大器的特点答：a、其增益波长由泵浦光波长决定，只要泵浦源的波长适当，理论上可得到任意波长的信号放大，如图2-12，其中虚线为三个泵浦源产生的增益谱。
拉曼光纤放大器的这一特点使拉曼光纤放大器可以放大EDFA所不能放大的波段，使用多个泵源还可得到比EDFA宽得多的增益带宽（后者由于能级跃迁机制所限，增益带宽只有80nm），因此，对于开发光纤的整个低损耗区1270nm-1670nm具有无可替代的作用。
b、其增益介质为传输光纤本身；这使拉曼光纤放大器可以对光信号进行在线放大，构成分布式放大，实现长距离的无中继传输和远程泵浦，尤其适用于海底光缆通信等不方便设立中继器的场合，而且因为放大是沿光纤分布而不是集中作用，光纤中各处的信号光功率都比较小，从而可降低非线性效应尤其是四波混频（FWM）效应的干扰。
c、噪声指数低，这使其与常规EDFA混合使用时可大大降低系统的噪声指数，增加传输跨距。
4、请简要描述LD和LED之间的区别答：LD和LED相比，其主要区别在于，前者发出的是激光，后者发出的是荧光，因此，LED的谱线宽度较宽，调制效率低，与光纤的耦合效率也低；但它的输出特性曲线线性好，使用寿命长，成本低，适用于短距离、小容量的传输系统。
而LD一般适用于长距离、大容量的传输系统，在高速率的PDH和SDH设备上被广泛采用。
5、ITU-T对于激光器有那两个基本要求答：高色散容纳度，高稳定度6、请简述EDFA放大的基本原理。
（提高题）答：掺铒光纤是光纤放大器的核心，它是一种内部掺有一定浓度Er3+的光纤，当用高能量的泵浦激光器来激励掺铒光纤时，可以使铒离子的束缚电子从基态能级大量激发到高能级E3上。
然而，高能级是不稳定的，因而铒离子很快会经历无辐射衰减（即不释放光子）落入亚稳态能级E2。
而E2能级是一个亚稳态的能带，在该能级上，粒子的存活寿命较长，受到泵浦光激励的粒子，以非辐射跃迁的形式不断地向该能级汇集，从而实现粒子数反转分布。
当具有1550nm波长的光信号通过这段掺饵光纤时，亚稳态的粒子以受激辐射的形式跃迁到基态，并产生出和入射信号光中的光子一模一样的光子，从而大大增加了信号光中的光子数量，即实现了信号光在掺饵光纤传输过程中的不断被放大的功能。
DWDM系统组网与应用4、请列举DWDM系统中的设备类型答：A.光终端复用设备(OTM)B.光线路放大设备(OLA)C.光分插复用设备(OADM)D.电中继设备(REG)5、请分别列举DWDM系统中光终端复用设备，光线路放大设备按功能单元划分主要包括哪几部分答：光终端复用设备：E.光波长转换单元（只用于开放式设备）F.光复用单元G.光放大单元H.光解复用单元I.光纤线路接口单元J.光监控信道处理单元（或光监控信道及时钟传送单元）K.系统控制与通信单元光线路放大设备A.光放大单元B.光纤线路接口单元C.光监控信道处理单元（或光监控信道及时钟传送单元）D.系统控制与通信单元3、OADM主要分为串行OADM和并行OADM4、DWDM系统中根据组网能力分为哪几种点到点组网链形组网环行组网6、请列举WDM组网考虑的因素答：A.色散受限距离B.功率预算C.光信噪比(OSNR)D.非线性效应及其他7、光通道保护分为哪几种请简要描述这几种光通道保护的原理答：板间通道保护和板内通道保护板内通道保护：部分波长转换板具有双发选收功能（如LWM、LWX、LDG、LQS、LGS），可以实现光通道保护。
这种方式的优点是成本低，缺点是如果波长转换板自身损坏则无法提供保护。
双发选收波长转换板主用通道备用通道客户侧设备板间通道保护：对于采取保护的波长，在发送端利用一块SCS单板将客户端的业务分做两路，分别送入主/备用波长转换板，在接收端利用另一块SCS单板将主/备用波长转换板的业务送往客户端。
这种方式的优点是可以保护波长转换板自身损坏，缺点是多用一倍的波长转换板，成本较高。
DWDM信号流1、请画出由M32和D32组成的OTM。
（1600G）2、简要画出由4×MB2/MR2组成的OTM信号流（Metro 6100）3、由4×MB2/MR2组成的串行OADM信号流（Metro 6100）4、请画出4×MR2组成的信号流（1600G）5、请画出1600G-I和1600G-III设备的OTM信号流（1600G）Metro 6100设备硬件一、单项选择填空1.单板正常运行的状态为：BA. 红灯与绿灯一起闪烁，每秒一次。
B. 绿灯慢闪，每秒一次，红灯灭。
C. 绿灯灭，红灯慢闪，每秒一次。
D. 红灯和绿灯一起灭。
2.有关波长转换器的说法不正确的是：AA. LWM是把符合标准的光信号转换为符合标准的光信号；（）B. TWF是把符合标准的光信号转换为符合标准的光信号；C. LWM和LWF都具有B1检测的功能；D. TWF具有再生、整形和定时的功能。
