反应釜温控系统课程设计一、课程目标知识目标：1. 学生能理解反应釜的基本原理和温度控制的重要性。
2. 学生能掌握反应釜温度控制系统的组成、工作原理及各部分功能。
3. 学生能了解温度传感器、控制器、执行器等关键部件的类型及选用原则。
技能目标：1. 学生能运用所学知识分析反应釜温度控制系统的故障原因并进行排查。
2. 学生能设计简单的反应釜温度控制方案，包括参数设置、设备选型等。
3. 学生能通过实验操作，验证温度控制系统的稳定性和可靠性。
情感态度价值观目标：1. 学生培养对化学反应过程的兴趣，增强对化学工程领域的认识。
2. 学生树立安全意识，认识到温度控制在化学反应过程中的重要性。
3. 学生培养团队协作精神，提高沟通与表达能力，为未来从事相关工作奠定基础。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生在理解反应釜温控系统基本原理的基础上，掌握实际操作和设计能力，同时培养安全意识、团队协作和沟通能力，为未来从事化学工程及相关领域工作打下坚实基础。
通过本课程的学习，学生将能够具备解决实际问题的能力，为我国化学工业的发展贡献力量。
二、教学内容1. 反应釜基本原理及温度控制概述- 介绍反应釜的作用、类型及在化工生产中的应用。
- 阐述温度控制在反应釜操作中的重要性。
2. 反应釜温度控制系统组成与工作原理- 分析温度控制系统的组成部分，包括温度传感器、控制器、执行器等。
- 讲解各部分的工作原理及相互关系。
3. 温度传感器及其选用- 介绍常见温度传感器的类型、特点及应用场景。
- 分析温度传感器的选用原则，包括精度、响应时间等方面。
4. 温度控制器原理与操作- 阐述温度控制器的原理，包括PID控制算法。
- 指导学生操作温度控制器，实现反应釜温度的精确控制。
5. 反应釜温度控制方案设计- 分析反应釜温度控制方案的设计原则，包括设备选型、参数设置等。
- 指导学生设计简单的反应釜温度控制方案。
6. 实验操作与故障排查- 安排实验操作环节，让学生动手验证温度控制系统的稳定性和可靠性。
反应釜温控方案要搞定反应釜的温控，咱得这么来。
一、了解反应釜和温度要求。
首先得把咱这个反应釜摸透咯。
就像了解自己的宠物一样，知道它啥习性。
得知道这个反应釜是干啥用的，里面进行的反应是喜欢热乎点还是凉快些，能承受的最高温和最低温是多少。
比如说有些反应像个急性子，温度稍微不对就容易出乱子；有些就像慢性子，温度有点波动还能凑合。
这时候就得找资料或者问问之前用过这反应釜的老手，把准确的温度范围确定好。
二、温控设备的选择。
1. 加热设备。
如果反应釜需要加热，那选择可不少。
像电加热棒就像个小火炉，往反应釜里一放，电能转化成热能，简单直接。
不过要注意功率得选合适的，功率小了像小火苗给大象取暖，半天没效果；功率大了，又容易一下把反应釜给热过头，就像火太大把饭烧焦了。
还有蒸汽加热，这就像是给反应釜蒸桑拿。
蒸汽通过管道进去，热量就慢慢传进去了。
但是得保证蒸汽的供应稳定，要是一会儿有一会儿没有，反应釜里的反应就像坐过山车，忽冷忽热的。
2. 冷却设备。
要是反应过程中会产生热量需要冷却，那冷却水管就像给反应釜冲凉水澡。
不过要注意水流速度，水流慢了，冷却效果不好，就像夏天用涓涓细流洗脸，不凉快；水流太快了，又可能对反应釜造成一些冲击啥的，就像拿高压水枪去冲娇嫩的花朵。
还有些制冷机组，那可是个大空调，专门给反应釜制冷的。
不过这玩意儿成本比较高，就像买个豪车，得考虑自己的钱包能不能承受得住。
三、温度监测。
1. 温度计。
普通的玻璃温度计就像个老实巴交的小兵，便宜又简单。
但是读数不太方便，得凑近了看，而且容易碎，就像个脆弱的小瓷人。
热电偶温度计就高级一些，能把温度信号变成电信号，然后传输到控制系统那里。
就像个小间谍，偷偷把温度情报送出去。
它的精度也比较高，不过也得定期检查校准，不然小间谍也可能传递错误情报呢。
2. 温度传感器。
除了热电偶，还有热电阻传感器之类的。
这些传感器就像一群小侦探，分布在反应釜的各个关键位置，把不同地方的温度都监测到。

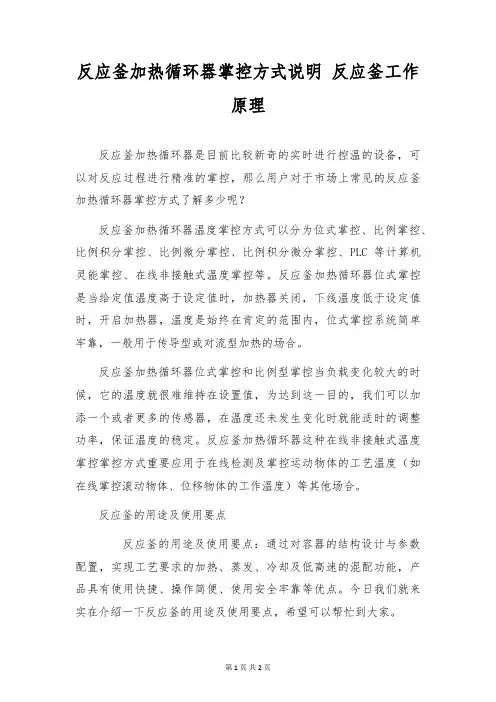

反应釜加热循环器掌控方式说明反应釜工作原理反应釜加热循环器是目前比较新奇的实时进行控温的设备，可以对反应过程进行精准的掌控，那么用户对于市场上常见的反应釜加热循环器掌控方式了解多少呢？反应釜加热循环器温度掌控方式可以分为位式掌控、比例掌控、比例积分掌控、比例微分掌控、比例积分微分掌控、PLC等计算机灵能掌控、在线非接触式温度掌控等。
反应釜加热循环器位式掌控是当给定值温度高于设定值时，加热器关闭，下线温度低于设定值时，开启加热器，温度是始终在肯定的范围内，位式掌控系统简单牢靠，一般用于传导型或对流型加热的场合。
反应釜加热循环器位式掌控和比例型掌控当负载变化较大的时候，它的温度就很难维持在设置值，为达到这一目的，我们可以加添一个或者更多的传感器，在温度还未发生变化时就能适时的调整功率，保证温度的稳定。
反应釜加热循环器这种在线非接触式温度掌控掌控方式重要应用于在线检测及掌控运动物体的工艺温度（如在线掌控滚动物体、位移物体的工作温度）等其他场合。
反应釜的用途及使用要点反应釜的用途及使用要点：通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能，产品具有使用快捷、操作简便、使用安全牢靠等优点。
今日我们就来实在介绍一下反应釜的用途及使用要点，希望可以帮忙到大家。
反应釜的用途：反应釜材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔）合金及其它复合材料。
反应釜可采纳SUS304、SUS316L等不锈钢材料制造。
搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采纳摆线针轮减速机、无级变速减速机或变频调速等，可充足各种物料的特别反应要求。
密封装置可采纳机械密封、填料密封等密封结构。
加热、冷却可采纳夹套、半管、盘管、米勒板等结构，加热方式有：蒸汽、电加热、导热油，以充足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。
而且可依据用户工艺要求进行设计、制造。
反应釜的使用要点：反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等构成。

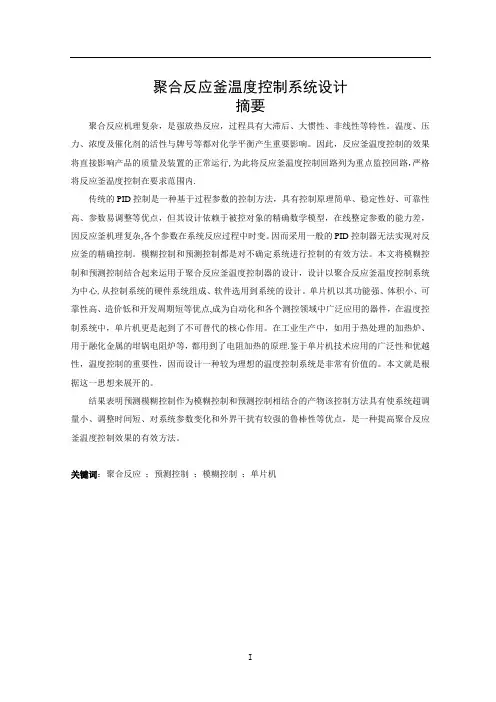

聚合反应釜温度控制系统设计摘要聚合反应机理复杂，是强放热反应，过程具有大滞后、大惯性、非线性等特性。
温度、压力、浓度及催化剂的活性与牌号等都对化学平衡产生重要影响。
因此，反应釜温度控制的效果将直接影响产品的质量及装置的正常运行,为此将反应釜温度控制回路列为重点监控回路，严格将反应釜温度控制在要求范围内.传统的PID控制是一种基于过程参数的控制方法，具有控制原理简单、稳定性好、可靠性高、参数易调整等优点，但其设计依赖于被控对象的精确数学模型，在线整定参数的能力差，因反应釜机理复杂,各个参数在系统反应过程中时变。
因而采用一般的PID控制器无法实现对反应釜的精确控制。
模糊控制和预测控制都是对不确定系统进行控制的有效方法。
本文将模糊控制和预测控制结合起来运用于聚合反应釜温度控制器的设计，设计以聚合反应釜温度控制系统为中心,从控制系统的硬件系统组成、软件选用到系统的设计。
单片机以其功能强、体积小、可靠性高、造价低和开发周期短等优点,成为自动化和各个测控领域中广泛应用的器件，在温度控制系统中，单片机更是起到了不可替代的核心作用。
在工业生产中，如用于热处理的加热炉、用于融化金属的坩锅电阻炉等，都用到了电阻加热的原理.鉴于单片机技术应用的广泛性和优越性，温度控制的重要性，因而设计一种较为理想的温度控制系统是非常有价值的。
本文就是根据这一思想来展开的。
结果表明预测模糊控制作为模糊控制和预测控制相结合的产物该控制方法具有使系统超调量小、调整时间短、对系统参数变化和外界干扰有较强的鲁棒性等优点，是一种提高聚合反应釜温度控制效果的有效方法。
关键词：聚合反应；预测控制；模糊控制；单片机Summary of polymerization Kettle temperature controlsystem designABSTRACTPolymerization reaction mechanism for complex，is a strong exothermic reaction, process with large time delays, large inertia, nonlinear and other features. Temperature，pressure, density and chemical equilibrium catalyst activity and grades, and so on have a major impact. Therefore，the effect of the temperature control of reactors will directly affect the normal operation of the quality of the products and equipment，for which the reactor temperature control circuit as a key monitoring circuit，strictly within the reactor temperature control requirements。

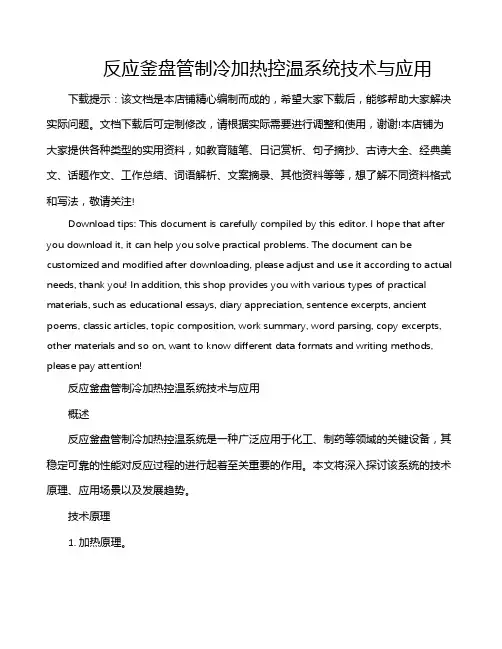

反应釜盘管制冷加热控温系统技术与应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!反应釜盘管制冷加热控温系统技术与应用概述反应釜盘管制冷加热控温系统是一种广泛应用于化工、制药等领域的关键设备，其稳定可靠的性能对反应过程的进行起着至关重要的作用。

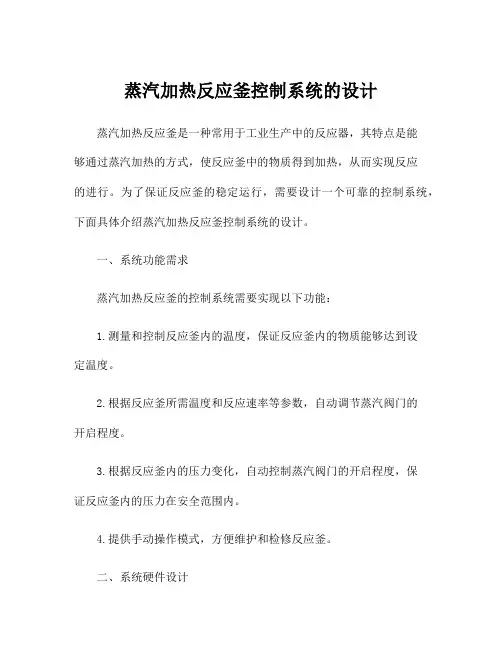

蒸汽加热反应釜控制系统的设计蒸汽加热反应釜是一种常用于工业生产中的反应器，其特点是能够通过蒸汽加热的方式，使反应釜中的物质得到加热，从而实现反应的进行。
为了保证反应釜的稳定运行，需要设计一个可靠的控制系统，下面具体介绍蒸汽加热反应釜控制系统的设计。
一、系统功能需求蒸汽加热反应釜的控制系统需要实现以下功能：1.测量和控制反应釜内的温度，保证反应釜内的物质能够达到设定温度。
2.根据反应釜所需温度和反应速率等参数，自动调节蒸汽阀门的开启程度。
3.根据反应釜内的压力变化，自动控制蒸汽阀门的开启程度，保证反应釜内的压力在安全范围内。
4.提供手动操作模式，方便维护和检修反应釜。
二、系统硬件设计1.硬件组成蒸汽加热反应釜的控制系统由下列硬件组成：①温度传感器：用于探测反应釜内的温度变化。
②控制器：接收温度传感器的信号，计算蒸汽阀门的开度，并控制蒸汽阀门的开合。
③蒸汽阀门：控制蒸汽的流量，实现加热反应釜内的物质。
④压力传感器：用于探测反应釜内的压力变化。
2.控制器选型选择适合的控制器对于系统的稳定性和可靠性至关重要。
蒸汽加热反应釜控制系统可以采用PID控制器或者高级控制器。
PID控制器是较为经济实用的控制器，适用于工业控制领域的大多数应用场合。
高级控制器性能更加强大，能够调整更多的工艺参数，但是价格较高。
三、系统软件设计蒸汽加热反应釜的控制系统需要一个可靠的软件来实现温度和压力的监控和调节。
1.温度检测和控制温度传感器将反应釜内的温度变化转换为电信号，并经过处理后传给控制器。
控制器计算出蒸汽阀门的开度，并将蒸汽信号发送给蒸汽阀门，实现对反应釜内温度的控制。
在软件设计中，可以通过调节PID参数来实现温度控制。
需要注意的是，这些参数需要根据具体工艺来进行调整，以实现最佳的温度控制效果。
2.压力检测和控制压力传感器将反应釜内的压力变化转换为电信号，并经过处理后传给控制器。
控制器通过比较实际压力和预设压力的大小，调节蒸汽阀门的开合程度，以保证反应釜内的压力变化在安全范围内。
《化工反应釜温度控制系统的研究与设计》篇一一、引言在化工生产过程中，反应釜是关键的设备之一，而其温度控制系统的设计与实施则是确保生产过程顺利进行和产品质量的重要保障。
本文旨在研究并设计一套高效、稳定的化工反应釜温度控制系统，以提高生产效率和产品质量。
二、研究背景与意义随着化工行业的快速发展，对反应釜温度控制系统的要求也越来越高。
传统的温度控制系统往往存在响应速度慢、控制精度低等问题，导致生产效率低下和产品质量不稳定。
因此，研究并设计一套先进的化工反应釜温度控制系统，对于提高生产效率和产品质量具有重要意义。
三、系统设计1. 系统架构设计本系统采用分布式控制系统架构，主要由上位机监控系统和下位机控制系统组成。
上位机监控系统负责实时监测反应釜的温度、压力等参数，并通过人机界面展示给操作人员。
下位机控制系统则负责根据上位机的指令，控制加热、冷却等执行机构，以实现对反应釜温度的精确控制。
2. 温度传感器与执行机构选择温度传感器选用高精度的热电偶或热电阻传感器，具有响应速度快、精度高等特点。
执行机构包括加热器和冷却器，选用具有快速响应、稳定可靠的设备，以确保温度控制的准确性和稳定性。
3. 控制策略设计本系统采用模糊PID控制算法，结合专家系统，实现对反应釜温度的精确控制。
模糊PID控制算法能够根据实际温度与设定温度的偏差，自动调整PID参数，提高系统的响应速度和稳定性。
专家系统则根据历史数据和工艺要求，为控制策略提供参考依据。
四、系统实现1. 硬件实现硬件部分主要包括上位机监控系统和下位机控制系统。
上位机监控系统采用工业控制计算机或PLC（可编程逻辑控制器），具有强大的数据处理能力和友好的人机界面。
下位机控制系统则采用PLC或DCS（分布式控制系统）实现，具有高可靠性和稳定性。
2. 软件实现软件部分主要包括上位机监控软件和下位机控制软件。
上位机监控软件采用组态软件或自主开发的监控软件，具有实时数据采集、处理、存储和展示等功能。

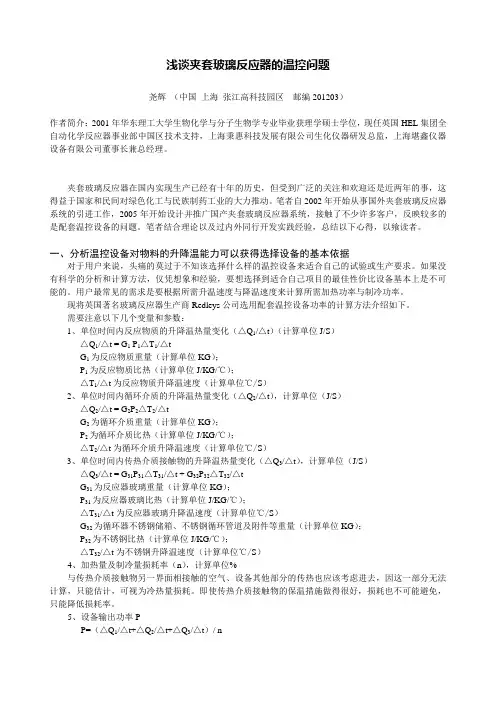

浅谈夹套玻璃反应器的温控问题尧辉（中国上海张江高科技园区邮编201203）作者简介：2001年华东理工大学生物化学与分子生物学专业毕业获理学硕士学位，现任英国HEL集团全自动化学反应器事业部中国区技术支持，上海秉惠科技发展有限公司生化仪器研发总监，上海堪鑫仪器设备有限公司董事长兼总经理。
夹套玻璃反应器在国内实现生产已经有十年的历史，但受到广泛的关注和欢迎还是近两年的事，这得益于国家和民间对绿色化工与民族制药工业的大力推动。
笔者自2002年开始从事国外夹套玻璃反应器系统的引进工作，2005年开始设计并推广国产夹套玻璃反应器系统，接触了不少许多客户，反映较多的是配套温控设备的问题。
笔者结合理论以及过内外同行开发实践经验，总结以下心得，以飨读者。
一、分析温控设备对物料的升降温能力可以获得选择设备的基本依据对于用户来说，头痛的莫过于不知该选择什么样的温控设备来适合自己的试验或生产要求。
如果没有科学的分析和计算方法，仅凭想象和经验，要想选择到适合自己项目的最佳性价比设备基本上是不可能的。
用户最常见的需求是要根据所需升温速度与降温速度来计算所需加热功率与制冷功率。
现将英国著名玻璃反应器生产商Redleys公司选用配套温控设备功率的计算方法介绍如下。
需要注意以下几个变量和参数：1、单位时间内反应物质的升降温热量变化（△Q1/△t）（计算单位J/S）△Q1/△t = G1 P1△T1/△tG1为反应物质重量（计算单位KG）；P1为反应物质比热（计算单位J/KG/℃）；△T1/△t为反应物质升降温速度（计算单位℃/S）2、单位时间内循环介质的升降温热量变化（△Q2/△t），计算单位（J/S）△Q2/△t = G2P2△T2/△tG2为循环介质重量（计算单位KG）；P2为循环介质比热（计算单位J/KG/℃）；△T2/△t为循环介质升降温速度（计算单位℃/S）3、单位时间内传热介质接触物的升降温热量变化（△Q3/△t），计算单位（J/S）△Q3/△t = G31P31△T31/△t + G32P32△T32/△tG31为反应器玻璃重量（计算单位KG）；P31为反应器玻璃比热（计算单位J/KG/℃）；△T31/△t为反应器玻璃升降温速度（计算单位℃/S）G32为循环器不锈钢储箱、不锈钢循环管道及附件等重量（计算单位KG）；P32为不锈钢比热（计算单位J/KG/℃）；△T32/△t为不锈钢升降温速度（计算单位℃/S）4、加热量及制冷量损耗率（n），计算单位%与传热介质接触物另一界面相接触的空气、设备其他部分的传热也应该考虑进去，因这一部分无法计算，只能估计，可视为冷热量损耗。

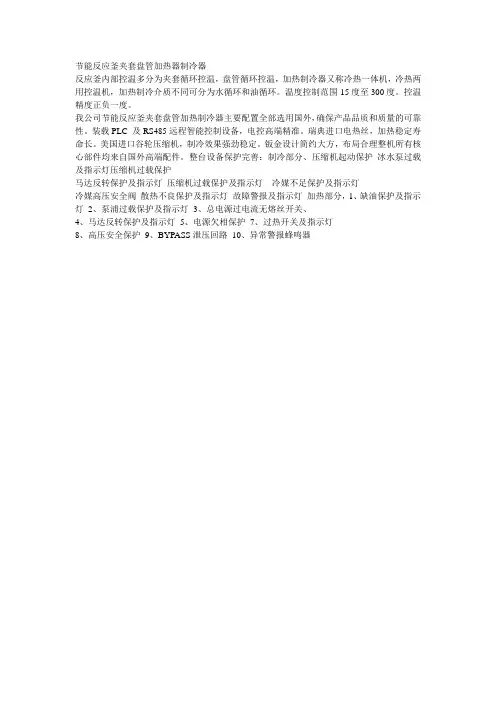

节能反应釜夹套盘管加热器制冷器
反应釜内部控温多分为夹套循环控温，盘管循环控温，加热制冷器又称冷热一体机，冷热两用控温机，加热制冷介质不同可分为水循环和油循环。
温度控制范围-15度至300度。
控温精度正负一度。
我公司节能反应釜夹套盘管加热制冷器主要配置全部选用国外，确保产品品质和质量的可靠性。
装载PLC 及RS485远程智能控制设备，电控高端精准。
瑞典进口电热丝，加热稳定寿命长。
美国进口谷轮压缩机，制冷效果强劲稳定。
钣金设计简约大方，布局合理整机所有核心部件均来自国外高端配件。
整台设备保护完善：制冷部分、压缩机起动保护冰水泵过载及指示灯压缩机过载保护
马达反转保护及指示灯压缩机过载保护及指示灯冷媒不足保护及指示灯
冷媒高压安全阀散热不良保护及指示灯故障警报及指示灯加热部分，1、缺油保护及指示灯2、泵浦过载保护及指示灯3、总电源过电流无熔丝开关、
4、马达反转保护及指示灯
5、电源欠相保护7、过热开关及指示灯
8、高压安全保护9、BYPASS泄压回路10、异常警报蜂鸣器。
【反应釜高低温循环控温系统的基本原理和作用】反应釜高低温循环控温系统是实验室中常见的一种设备，它的基本原理和作用对于化学实验以及药物制造等领域至关重要。
在本文中，我们将深入探讨这一系统的原理和作用，帮助读者更好地理解其运行机制和应用价值。
一、基本原理1. 热力学原理反应釜高低温循环控温系统的基本原理是基于热力学原理的。
通过控制循环流体（通常是液体）的温度，系统可以实现对反应釜内物体或溶液的温度进行精确调控，确保在一定温度范围内进行化学反应或物质溶解过程。
2. 温度传导原理该系统通过循环流体将热量或冷量传导到反应釜内部，实现对反应环境温度的调节。
通过传感器捕捉反应釜内部温度变化，并通过控制单元实时调节循环流体的温度，从而实现对反应温度的精确控制。
3. 压力平衡原理在高温高压反应条件下，系统需要同时实现对温度和压力的精确控制。
反应釜高低温循环控温系统还必须考虑到压力平衡原理，通过调节循环流体的流动速度和压力来实现对反应环境的压力控制。
二、作用1. 温度控制反应釜高低温循环控温系统的最基本作用是实现对反应环境温度的控制。
它可以将反应环境快速升温或降温至设定温度，精确控制在一定温度范围内，满足不同实验或生产过程的温度要求。
2. 反应加速通过控制反应环境的温度，系统可以加速化学反应的进行。
在高温下，反应物的分子活动增强，反应速率加快；而低温下，反应速率减缓，从而实现对反应速度的调节。
3. 产品纯度控制在某些化学反应或物质分离过程中，需要对产品的纯度进行精确控制。
反应釜高低温循环控温系统可以通过温度控制，促进有机物质的结晶或凝固，提高产品的纯度。
4. 能源节约该系统可以通过反馈控制循环流体的温度和流速，实现能源的有效利用。
在高温高压条件下，能够减少反应釜内部温度波动，降低温度控制系统对能源的消耗。
5. 安全保障反应釜高低温循环控温系统在高温高压条件下，可以为反应釜提供安全保障。
通过实时监测和调节反应环境的温度和压力，确保反应过程稳定进行，避免因温度或压力突变而导致的意外情况。
反应釜工艺制冷加热温控方案反应釜是一种常见的化工设备，广泛应用于化工、制药、食品等行业。
在反应釜的生产过程中，常常需要进行制冷和加热操作，并对温度进行控制，以保证反应釜内的反应能够顺利进行。
制冷是指降低反应釜内部温度的过程。
在某些反应中，需要在低温条件下进行，以提高反应速率或控制反应的方向性。
常见的制冷方式有两种：机械制冷和液氮制冷。
机械制冷是通过压缩机、冷凝器、蒸发器等设备来实现的。
制冷剂在蒸发器中蒸发吸热，使得蒸发器内的温度降低，然后通过压缩机压缩，使得制冷剂的温度升高，然后通过冷凝器散热，使得制冷剂的温度降低，再次回到蒸发器中进行循环。
这样就可以实现反应釜内部温度的降低。
液氮制冷是通过将液氮注入反应釜中实现的。
液氮的沸点非常低，约为-196℃，因此可以在短时间内迅速将反应釜内部温度降低到较低的温度。
液氮制冷的优点是操作简单，但需要定期补充液氮。
加热是指提高反应釜内部温度的过程。
在某些反应中，需要在高温条件下进行，以提高反应速率或控制反应的方向性。
常见的加热方式有两种：电加热和蒸汽加热。
电加热是通过在反应釜外部加热器中通电来实现的。
加热器中的电阻丝会发热，将热量传导给反应釜，从而提高反应釜内部的温度。
电加热的优点是加热速度快，温度控制精度高，但需要注意安全问题。
蒸汽加热是通过将蒸汽送入反应釜的夹套中实现的。
蒸汽的热量可以通过夹套传导给反应釜，从而提高反应釜内部的温度。
蒸汽加热的优点是加热效率高，但需要注意蒸汽的供应和控制。
温控是指对反应釜内部温度进行控制的过程。
温度的控制可以通过控制制冷和加热操作的开关和参数来实现。
常见的温控方式有两种：PID控制和PLC控制。
PID控制是一种常见的温控方式，通过调节制冷和加热操作的开关和参数，使得反应釜内部的温度稳定在设定的值附近。
PID控制根据温度的偏差、偏差的变化率和偏差的累积值来计算控制量，从而实现温度的控制。
PLC控制是一种更高级的温控方式，通过使用可编程逻辑控制器（PLC）来实现温度的控制。
反应釜温度控制机控温的工作原理反应釜温度控制机是用来控制反应釜的温度的一种机械设备，主要用于实验室和工业生产中。
反应釜温度控制机可以帮助保持反应釜内的物质温度稳定，从而更精确地控制反应釜内各种化学物质的反应过程，达到预期的生产效果。
工作原理反应釜温度控制机内部主要由加热器、温度传感器和PID控制器三部分组成，他们共同完成了反应釜中物质的精确控温。
加热器反应釜温度控制机主要的加热方式是通过电加热器。
这种方法可以快速加热温度，并且可以精确处理微小的温度变化。
加热器沿反应釜外壁均匀分布，可以直接将热量传递到反应釜中的化学物质上。
温度传感器温度传感器可以测量反应釜内部物质的温度。
反应釜温度控制机使用两种不同类型的传感器来测量温度。
第一种是电阻温度计，它能够在物质温度发生变化时，反馈给PID控制器一个精确的信号；第二种是热电偶，它可以检测到微小的温度变化，并将这些变化转化为电信号，再转换为PID控制器所需的温度信号。
PID控制器PID控制器是反应釜温度控制机的核心部件。
当温度传感器检测到反应釜内化学物质温度超过或低于设定的温度范围时，传感器会向PID控制器发送一个信号，PID控制器会根据该信号计算出必要增加或减少的加热功率。
PID控制器定期更新其计算的加热功率，并在反应釜内保持恒定的温度。
PID控制器的运作原理可以简单描述为三个步骤：1.比例：当温度变化时，比例机制通过乘以一个比例系数来增加或减少加热功率。
2.积分：积分机制用于处理反应釜内物质温度变化率非常慢的情况，目标在尽量消除静态误差。
3.微分：微分机制用于处理反应釜内物质温度变化率非常快的情况，目标在预测可能存在于未来的快速温度变化。
总体来说，PID控制器会不断地检测和调整反应釜内的加热功率，以保持反应釜内化学物质温度稳定在一个理想范围内。
应用领域反应釜温度控制机主要应用于化学、药品、食品、医药、生物制药等行业，可以用于控制酸碱度、温度、分散状态等多种反应条件。
反应釜高温冷热一体机设备工艺原理前言反应釜是一种重要的实验设备，广泛应用于化学、医学、食品、冶金等多个领域。
随着科技的不断进步和工艺的日新月异，出现了采用高温冷热一体机进行反应过程的仪器——反应釜高温冷热一体机。
本文将从反应釜高温冷热一体机设备工艺原理角度对其进行介绍。
反应釜高温冷热一体机简介反应釜高温冷热一体机是一种能够自主控制反应物料温度及过程的实验设备。
其能够根据实验需要进行温度的调整，从而满足多种反应工艺的要求。
该设备结构简单，易于操作，同时能够升温迅速、温度均匀，具有较高的精度及稳定性。
设备工艺原理设备构成反应釜高温冷热一体机通常由反应釜、温控系统、搅拌系统等部分组成。
反应釜反应釜是设备最重要的部分。
其主要由进料口、排气孔、压力表、温度探头、液位计等部分组成。
反应釜主要是用于承载反应物化学反应发生的部位，它的大小、形状和材质会影响到反应釜的使用。
温控系统温控系统是反应釜高温冷热一体机的核心部分。
它可以根据设定的温度范围对反应物进行加热或冷却处理，实现对反应物温度的控制。
温控系统通常由加热器、温度探头、冷却系统等组成，能够自动调整反应温度，控制反应物精度。
搅拌系统搅拌系统是反应釜高温冷热一体机的重要组成部分，它能够将反应物混合均匀，加强反应体系间交换作用，提高反应速率。
搅拌系统通常由电动机、减速器、搅拌器等组成，能够实现反应物的混合。
工艺原理反应釜高温冷热一体机根据不同的反应物需求，可分为众多反应模式，如水浴加热模式、油浴加热模式、空气对流加热模式等等。
下面将根据加热模式对反应机的工艺原理进行详细介绍。
水浴加热模式水浴加热模式是常用的一种加热方式。
它是将反应釜放到温度控制水槽里面，在水槽中放入所需的冷、热水实现加热模式。
水浴加热模式具有操作简单、维护费用极低、启动快速、消耗功率少等优点。
但是该模式下的温度上下限受动水槽的温度范围限制，而且散热效果不是很好。
油浴加热模式油浴加热模式是一种优点多于缺点的加热方式。
反应釜温度掌控机控温的工作原理反应釜工作原理循环泵浦将电能转化为机械能促使导热油进行液相循环，并将热量传递给反应釜，导热油与反应釜内的物料进行热交换后再重新回到油加热器内部，并在泵浦的压力下再次被加热进入下一次的循环。
经过周而复始的循环往复，实现热量的传递和输送，加热、冷却或保持反应釜的温度，从而达到生产工艺所需的温度要求。
反应釜温度掌控机控温的工作原理：一般反应釜传热通过掌控反应釜夹套或盘管温度,来间接掌控反应釜内部反应物料温度,其原理或目的都是一样,间接传热给物料来达到掌控物料（介质）的温度物料（介质）在反应的过程中一般有几种情况:物料（介质）在反应的过程中会不断的放热，在反应过程中不断的吸热.在反应的过程中在吸热,某个温度段会猛烈的放热.有的物料（介质）在反应釜的过程中需要加热也同时需要冷却,所以反应釜中的物料（介质）在反应的过程中对温度的掌控是至关紧要的。
高压反应釜的安全操作事项高压反应釜广泛应用于化工、制药、染料、食品及生物化工等各类化工企业。
由于设备归于高温高压商品，所以风险性较大、简单发生泄漏和火灾爆破事端。
下面就讲讲高压反应釜的安全操作事项有哪？1、容器查看守时查看各项容器，反应设备，假如发觉破损，有必要适时替换，不然，在不知情的情况下进行试验，形成的结果是不可思议的。
2、压力选择必定要明白试验所恳求的认真的压力值巨细，而且选用专业的压力计，在压力容许的范围内进行试验，不然，压力小了，达不到试验反应釜的恳求，压力值大了，就特别有或许形成风险。
3、试验地址物理和化学反应不是马马虎虎就可以进行的，尤其是高压下的反应，对试验地址的恳求更高，所以，在进行试验的进程傍边，必定要依照试验的恳求选择试验地址。
4、清洗留意高压反应釜内的清洗，每次试验结束以后，必定要整理干净，里面有杂质的时分，切勿私行开端进行试验。
5、温度计操作时，温度计必定要以精准的方法放置到反应容器中，不然，不仅测出的温度不精准，还有或许致使试验失利。
专利名称：一个适用于多用户釜式反应器的精准温度控制系统专利类型：实用新型专利
发明人：吴壮志,庞海舰,左洪亮,谢美妮,曾显淦,简立权,邓东琴,叶富强,曾辉云
申请号：CN201820602981.0
申请日：20180426
公开号：CN208156524U
公开日：
20181127
专利内容由知识产权出版社提供
摘要：一个适用于多用户釜式反应器的精准温度控制系统，包括导热油罐、导热油加热器、导热油冷却器和至少二个釜式反应器，所述导热油罐的导热油出口经导热油输送泵后，一路经第一阀门接所述导热油加热器的导热油进口，另一路经第二阀门接所述导热油冷却器的导热油进口，所述导热油加热器的热导热油出口和所述导热油冷却器的冷导热油出口分别经热导热油调节阀和冷导热油调节阀后再经第三阀门分别接对应的所述釜式反应器。
本实用新型能根据反应类型特点灵活调节与反应器的换热温差，使一个热源能够同时满足多个在不同温度要求条件下都能实现温度精准自动控制的釜式反应器用户。
申请人：广东新华粤石化集团股份公司
地址：525000 广东省茂名市油城四路18号
国籍：CN
代理机构：茂名市穗海专利事务所
代理人：高锡珍
更多信息请下载全文后查看。
多台反应釜制冷加热控温系统
率最大可到200kW
一、系统优点与功能
多台反应釜制冷加热控温系统
二、制冷加热控温系统结构设计
1、系统结构
每台反应釜测温反馈点基本是一致的
A 、采用全密闭管道式设计，采用高效板式热交换器，降低导热液需求量的同时，提高系统的热量利用率，达到快速升降温度。
B 、导热介质在一个密闭系统中，带有膨胀容器，膨胀容器中的导热介质不参与循环。
C 、膨胀容器带有自动冷却恒温系统，即使循环系统中的导热介质升温到250度，部分导热介质膨胀到膨胀容器中，热量也能带走，使膨胀
容器的温度始终维持在室温左右。
可以降低导热介质在运行中吸收水分和挥发、氧化褐化的风险。
提高导热介质的使用寿命。
2、载冷剂控制单元
A、控制主机低温导热介质或高温导热介质进入反应釜流量。
B、分配从反应釜出来的导热介质返回到制冷主机系统还是加热主机系统。
C、判别测量进出液口回馈温度信号
D、根据系统PLC给的指令打开电动调节阀的角度，控制高温液体或低温
液体进入反应釜的流量，同时控制回路液体的分配，从而达到节能高效。
这个过程反馈的一切信号都是以温度为基准的。
E、确保系统的安全操作，电动阀均可以手动完全打开。
3、一拖多系统不仅是可以控制反应釜，同时低温主机可以分配
低温冷冻介质供给反应釜冷凝器冷却。
1号反应釜升温恒温控制 ：主机加热输出，加热主管路循环泵工作，载冷剂控制单元中的加热电动调节比例阀打开供应高温导热介质进入 1号反应釜夹套，同时载流剂控制单元中的回主管路的电动调节阀打开，这个时候检测进出反应釜夹套的温度和反应釜物料的温度，通过我们专有的算法调节加热电动比例阀打开角度，从而控制进入反应釜夹套高温液体的流量。
实现控制反应釜物料温度。
1号反应釜在恒温时放热反应控制：当放热时，物料中的传感器马上就会检测到温度上升，根据我们特有的算法，快速的进行响应，根据温度打开载流剂控制单元中的冷却电动调节比例阀角度。
三、温度过程控制原理（控制反应釜物料温度）
1、改变控制设定值的方法，能够尽快的响应过程中的系统滞后，得到最小的系统过冲。
控制由两组PID（每组PID是可变的）控制回路构成，这两组控制回路称为：主回路和从回路，主回路的控制输出作为从回路的设定值。
系统采用带有前馈PV，主控回路的PID运行结果的输出与前馈PV信号复合后作为从控制回路的设定值，通过这样对温度变化梯度控制，保证系统控温精度。
（一般抗滞后串级控制）
2、专门设计的滞后预估器（无模型自建树算法）产生一个代替过程变量y（t）的动态信号yc（t）来作为反馈信号。
对控制器产生一个e（t）信号，使控制器预判控制作用没有大的滞后，这样控制器总是能够产生一个合适的控制信号。
也就是说，即使存在大滞后，这个动态信号yc（t）也能保持反馈回路正常工作，而用一般PID来控制具有显著时间滞后的过程，则控制器输出在滞后时间内由于得不到合适的反馈信号保持增长，从而导致系统响应超调大甚至使系统失控。
3、通过三点采样（物料温度点、温控系统出口温度、温控系统进口温度），通过我们公司自创无模型自建树算法和一般抗滞后串级算法相结合。
四、显示功能
清晰的温度曲线显示
Excel格式
五、设备图片
运用于生产设备每个模块均是独立的，置在反应釜旁边
六、制冷主机选型见冷冻机技术参数
七、因为多台反应釜制冷加热控制系统是根据实际情况生产的，没有标 准的型号，请您在选购时提供以下表格所需要资料。
